双面操作SXBJ-16双动力头钢板铣边机

SXBJ-16这部分的两个头部钢板边缘铣床都安装了铣削单元。因此，我们将其命名为“双侧”末端铣床。

1。     双侧边缘铣床的结构和应用:

1）       附件显示了一组此类设计SXBJ-16边缘斜角设备的机器。只要瞥了一眼其横截面，我们就可以得出结论，它是一台双面的边缘铣床 - 对称性，双方都有地板底座旅行槽，用于铣削摩托车。

2）       在“产品部分”XBJ-9标准单头边缘铣床”，我们介绍了对于常规边缘倒角机，一侧是为工件加载/卸载，而对方则用于安装铣削头和操作员的工作。这是边缘铣床领域的一般实践。

3）       同时，在某些情况下，客户要求将末端的倒角机的两面与铣头组装在一起，以便操作员可以站在边缘铣床的两侧，以生产焊接凹槽；

4）        有几种应用这种钣金倒角机结构的方法:

一个）       双方的铣削头分别在不同工件上分别在不同工件上进行铣削。

b）       双方的铣削头搭配起来，在狭窄而长的工件上磨碎磨坊，同时在工件的两侧进行焊接凹槽。

C）       边缘铣床两侧的操作员依次使用板端铣削和卸载（更好的工作平衡）；

5）        板边缘倒角设备的这种设计的缺点是:

一个）       没有用于安装1〜3m宽度前扩展架用于加载/卸载的空间。因此，如何将工件加载到边缘铣床中并将其放下是客户要考虑的问题；

b）       操作的每一侧都是单个铣削头。这意味着，只能在工件上制作顶部的山羊角/斜角和直边。如果有必要具有铣削的板的底部边缘，则需要从边缘铣床上取下工件，颠倒过来，然后再次装入端铣床，就像单头边缘斜角设备一样；

6）       因此，在这种边缘铣床结构中处理的最典范的工件是长度长的带状板（宽度更好，而不是1m），该板与批量切割裁剪机.

2。     SXBJ-16边缘铣床的操作:

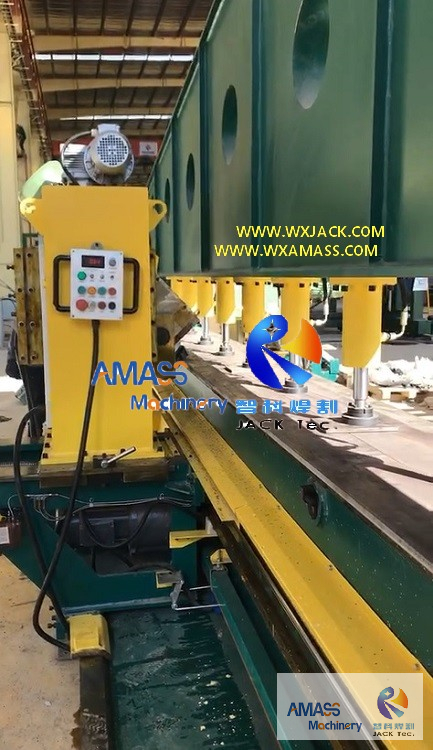

1）       请查看所附图片。为了轻松方便地运行边缘倒角机，每个铣刀都有操作面板，要么以悬挂式吊坠的形式，要么集成到铣马的后侧。所附图片显示了两种类型的布置。客户可以指定自己喜欢的方式；

2）       为了在边缘铣床工作之前调整铣头的工作位置，正确的序列首先是其摆动角度，第二个垂直位置，最后是水平进料。

3。     技术参数:

对于这款双侧SXBJ-16，两头钢板边缘铣床：

模型 技术的 范围	双侧SXBJ-16两个铣削头钢板边缘铣削 机器
最大限度。板边铣削长度 （毫米）	16,000
铣削头电源和rpm	7.5 kW，1440 rpm（可用的较高功率）
边缘铣头的主轴rpm	75〜420 r/min。，手轮6年级
液压电动机	5.5 kW
铣削端端的锥孔	ISO 50（7:24）
纺锤冲程	100毫米
铣削头数量	2套
板厚度 钣金倒角	6〜80毫米（ON 客户需求）
顶部铣削单元的铣削角度	0°至 +45°
铣削单元的铣削角度	-45°至0°
边缘铣削速度	150〜1000毫米/分钟。 毫无根据
高速闲置	4000毫米/分钟。
适用的 面板的直径	d = Ø125〜ø320mm（Ø200用于交付）
数量 液压千斤顶	24件
数量 液压千斤顶螺钉	4套，间歇安装
可工作的宽度	550毫米
可工作的高度	1050毫米
