Welding Rotator

以最安全和可靠的方式操作Wuxi Jack Welding Rotator!

\“使用中的焊接旋转器”的导航栏

使用焊接管旋转器:

1.焊接旋转器执行周向焊接在所有带有圆形横截面的工件上,或者您可以称其为枪管工作部件;
2.在工件的所有常见和罕见的直径中:从250mm到10000毫米,厚度为几毫米到超过80毫米……这些都在适用的焊接管旋转器的适用范围内;
3.使用焊接操纵器,不仅可以在焊接旋转器上实现内部圆周焊接,而且内部圆周焊接:从上面的大照片中可以找到,借助80吨加载能力焊接辊床和LHZ5X5焊接操纵器之间的团队合作,直径超过2m且厚度高于30mm的储罐可以大量制造。

焊接旋转器操作的工作步骤:

图1焊接旋转器 - 草图-HLK-22
上面的粗略草图给出了焊接旋转器的结构,其焊接辊床及其工作方式的插图:


1.焊接旋转器的结构:

1)在任何一组焊接管旋转器中,都有一组带有电动机的焊接辊床,还有1到3组的追随者版本(或惰轮)焊接辊床;
2)追随者版本焊接床的数量取决于工作部件的长度:零件越长,所需的惰轮焊接床越多;
3)在每组焊接辊床中,都有2或4块焊接滚动卷,具体取决于它是HGZ自我调节焊接旋转器还是HGK Leadscrew可调节焊接旋转器或HLK螺栓可调节焊接旋转器;
4)在上面的草图中是一组HLK螺栓可调焊接管旋转器;

2.焊接管旋转器操作的一般步骤:

1)在启动焊接旋转器工作时,圆形的工作零件是在驾驶版本和追随者版本焊接辊床上铺设的,与焊接转滚筒直接接触;
2)在A.C. A.C.驾驶版本焊接辊床的驱动器下,其焊接滚筒旋转。通过摩擦力,工件相应地旋转;
3)追随者版本的旋转焊接床是由旋转工件启用的;

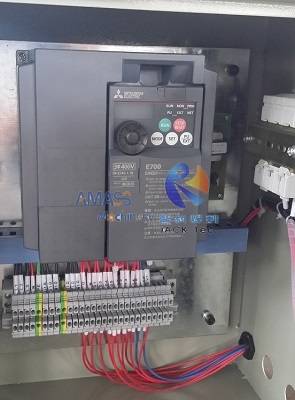

4)因此,在焊接管旋转器中,周向焊接速度是其焊接转盘的线性速度,即用逆变器实现的VFD(可变频率驱动),并在焊接滚筒桌的操作吊坠上实时显示,如如下所示。
图2焊接管旋转器 FIG3焊接辊床

Wuxi Jack生产的焊接管旋转器的品种

Wuxi Jack Welding Rotator的出色特征

1。作为成熟产品焊接旋转器的著名专业生产商,Wuxi Jack积累了完整的流程控制系统,以便将焊​​接旋转器的交付圈子交付,并在整个过程中充分嵌入了优势,并为客户提供了焊接辊床;
2。从不同角度的角度来看,在焊接管旋转器的乘积及其焊接辊床和焊接转盘的产品中,讨论了这些焊接管旋转器的强调。在这里,我们选择其中一个符合此页面的主题:使用以下内容使用焊接旋转器;
3。有关Wuxi Jack交付的焊接管旋转器的其他优点,请检查焊接旋转器,常规标准焊接旋转器,特殊制作的焊接旋转器, 和裁缝制成的焊接旋转器.

Wuxi Jack Welding Rotator的完整安全可靠的工作:

要使用焊接管旋转器的第1名前提条件是什么?

1.为什么安全和可靠性对于运行焊接辊床和焊接转盘如此重要?

1)作为具有重载吨位的机械仪器,安全始终是引入焊接管旋转器,其焊接辊床和焊接转盘的第一个因素。

2)在这里,安全对焊接管旋转器具有三个影响:

a)首先是焊接旋转器工作人员及其周围工作地点的安全性,对他们没有伤害;
b)第二个是指焊接旋转器本身的可靠且耐用的运行,尤其是其机械焊接辊桌的机械主体,以及焊接转盘的执行单元;
c)第三方面是对工件零件的完全保护,防止其从焊接床上掉下来,然后撞到车间地面;

3)焊接旋转器操作的隐藏风险:

a)如您所知,焊接管旋转器的工作部分具有各个长度的圆形横截面;
b)因此,如果焊接转弯的旋转不可能;
c)或制动焊接转盘失败;
可能会带来隐藏的圆柱零件掉落或滚出的风险,这可能会对人造成伤害,并通过焊接管旋转器以及圆柱形工件本身造成伤害和仪器。


2.焊接辊床和Wuxi Jack焊接管旋转器的焊接滚动卷中采取了哪些措施?

1)Wuxi Jack焊接旋转器具有高安全系数,可用于焊接辊床和焊接滚筒的整个结构;
2)对于机械强度和刚性的整个焊接管旋转器的整个结构,其工件具有足够的负载能力;
3)焊接旋转器中的传输和制动系统是两组,应在耐用性和结构上强调:
Wuxi Jack焊接旋转器的驾驶和传输机制具有较大的转动扭矩和负载能力,确保焊接辊床和焊接转盘的平稳且一致地运行;
4)仔细考虑其材料,组合方式和过程技术的焊接转盘。对于此主题,我们在页面上进行了讨论焊接旋转器.

3.请检查产品介绍中层加载能力HGZ系列自调整焊接旋转器.

焊接管旋转器的选择指南

1.焊接旋转器的类别:

在选择哪种焊接管旋转器适合您的选择之前,首先让我们查看焊接辊床的分类:
1)焊接旋转器可以分为两个标准的常规焊接辊床的两个分支,以及特殊或裁缝制成的焊接辊桌;
2)深处,标准的常规焊接管旋转器可以进一步分为3 类型HGZ自调焊接辊床;HGK Leadscrew可调焊接辊床, 和HLK螺栓可调焊接辊床。标准焊接旋转器的这个分支在应用中占多数条件;
3)此外,还有相当数量的特殊或量身定制的焊接旋转器,通过引入指定功能,例如旅行,反漂移,倾斜,集成
进入焊接床,到为客户提供更强大和或特定的专注于焊接管旋转器的产品;
4)在焊接旋转器,常规标准焊接旋转器,特殊制作的焊接旋转器, 和裁缝制成的焊接旋转器,我们详细介绍了所有这些类型的焊接辊床。

2.选择焊接管旋转器之前要采取的因素:

在决定哪种焊接旋转器适合您的选择之前,应考虑一系列方面。在这些因素中,其中五个至关重要:

1)工件重量的范围用于焊接转盘:

a)这决定了最大。焊接辊床的装载能力;
b)例如,HGZ80是指HGZ80自动调节焊接旋转器中80吨的最大负载能力;

2)焊接辊床的工件直径范围:

a)这表明工件的最大直径可以在焊接管道旋转器的焊接卷中保存;
b)例如,在参考参数表之后,我们知道HGZ80自动调节焊接旋转器的最大可用工件是1720mm;

3)用于焊接旋转器的工件长度范围:

a)这确定了焊接旋转器中惰轮焊接表的数量;
b)一般来说,一个驾驶一个惰轮焊接辊床的配置可以焊接工件,长度高达10米,这可以满足多数焊接管道旋转器的需求;

4)工件的范围焊接辊床的厚度:

这决定了哪种焊接旋转器适用于使用:是HGZ自我调节焊接辊床还是HGK Leadscrew可调节焊接辊床,还是HLK螺栓可调式焊接辊床;

5)焊接旋转器的工件的预期完成效果:

这决定了常规的标准焊接辊床是否可以满足客户的需求,或者应考虑特殊的焊接管旋转器。

3.每种类型的焊接旋转器上的适用应用范围:

在实际的业务情况下,我们需要与客户详细讨论他们的具体需求。以下只是一个快速的指南:

1)HGZ系列自调焊接旋转器:

a)其焊接辊床适用于厚度桶的工作部件,并具有某些固定的直径物种。在这里厚度厚度为12mm,更少。
b)焊接转盘的合适工件是从负责到中等责任:直径最高3m,最重的负载能力为250吨;

2)HGK系列铅螺丝可调式焊接管旋转器:

a)它的焊接床床适用于直径总是变化的工件上的焊接,但可能每直径少;
b)其焊接转盘的合适工件基本上是轻型责任:高达60吨的标准型号焊接旋转器;

3)HLK系列螺栓可调焊接旋转器:

a)其焊接辊床适用于大型厚度工件焊接:从20mm到80mm,全部可用于其焊接转盘;
b)工件的直径应仅限于几个年级,但直径的每个等级都可以大。
c)焊接转滚筒的拟合工件的范围是最宽的:从2顿的轻型责任到标准型号焊接管旋转器中的1000吨重,以及2000吨特殊制造的焊接旋转器。

1. HGZ自调焊接旋转器的详细技术参数:

注意:提供焊接辊床和焊接转盘的特殊规范。
HGZ焊接旋转器规范

2. HGK Leadscrew可调焊接管旋转器的详细技术参数:

注意:提供有关焊接辊床和焊接转板辊的特殊规范。
HGK焊接旋转器规格

3. HLK螺栓可调焊接管旋转器的详细技术参数:

注意:提供有关焊接辊床和焊接转板辊的特殊规范。
HLK焊接旋转器规范
焊接管旋转器
01

焊接辊床
02

焊接旋转器
03

焊接旋转器的应用范围:

1.行业看到的最广泛,最大的焊接管旋转器是:风塔,油箱,锅炉,化学工业,海洋工程等;
2.大多数焊接旋转器应用都用于焊接操纵器;
3.焊接旋转器的支撑设备是边缘铣床, 和盘接头焊接机,对于输出大型钢板,然后将其放入管道之前;
4.大多数情况下,用焊接旋转器在这些管道上循环焊接后,梁端面铣削机器用于抛光管道的末端;
5.具有反向过程技术反对焊接旋转器的设备是CNC管道切割机,切断管道而不是焊接。

使用Wuxi Jack Welding Pipe Rotator

1. Wuxi Jack焊接旋转器的现场安装:

1)与大型设备不同,例如H梁制造机,这需要某些日子才能进行基础制作和安装,焊接旋转器的运输和设置,其焊接辊床和焊接转盘相对简单,节省时间;
2)但是,简单不等于忽视。肯定需要考虑几个点,以便在引入焊接管旋转器时进行准备;

3)关注焊接旋转器的关注很重要:

a)在解开焊接旋转器后,检查焊接辊床和焊接滚动卷的清洁条件。并在必要时清洁整套焊接旋转器;
b)强烈建议将焊接床固定在车间地面上,而不仅仅是将其放在地面上。这可以确保整个焊接管旋转器的可靠和稳定工作;
c)确保确保驾驶和追随者焊接辊桌的并行性。如果没有实现这一点,则在焊接旋转器的工作期间将有工件打滑。


2.焊接旋转器的日常使用和服务:

1)许多客户购买焊接管旋转器,以弥补其现有的焊接旋转器,具有不同的负载能力和 /或构造。因此,在使用新购买的焊接辊床之前,将焊接卷纳入当前的焊接旋转器系统,从而使所有焊接辊床都一致地工作;
2)焊接滚筒是焊接管旋转器的关键和核心工作元素。无论其材料和做工如何,客户都需要制定严格的服务计划并仔细执行该计划。这可以保证焊接旋转器的最佳性能和最长的使用寿命;
3)每天在焊接管旋转器的正式工作之前,先在焊接辊床上进行闲置试用,然后首先焊接滚动滚筒。这可以消除工件损坏的隐藏风险。

焊接管旋转器的工作视频:

Wuxi Jack Welding Rotator,总有一个合适的适合您!
