3 Integrated Function H Beam Welding machine 49

来自Wuxi Jack的积分功能H光束焊接机,这是为客户生产焊接结构成员的理想解决方案!

“积分功能H光束焊接机”上的导航栏

整体功能H光束焊接机的使用和巨大进展

1.从积分功能H梁焊接机传递的成品:

1)在钢结构工业中,最重要的原材料是焊接H梁(或称为I梁)及其在T梁过程中的半整合工作。这些结构成员的高度范围(网络尺寸)为200mm到2000mm,相应的焊接接缝高度从6mm到12mm,典型尺寸为8mm;
2)PHJ系列和ZHJ系列积分功能H光束焊接机是用于生产上述原材料的专用设备,具有质量,生产率和成本的最佳组合。请检查下面的工作地点照片和积分功能H光束焊接机的输出;

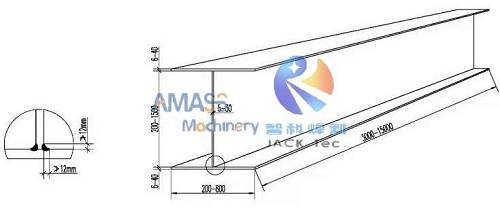

WUXI插孔功能H梁h梁焊接机的焊接h光束:

图1集成功能H光束焊接机37

Wuxi Jack积分功能H梁焊接机的焊接t梁:

FIG2积分功能H光束焊接机32
3)在钢结构行业中,积分功能H梁焊接机有许多相同的名称。常用的二手物是但不限于:H梁组件焊接矫直整体机器, 或者三合一H梁焊接机, 或者H梁制造机,或自动H束生产机,或垂直H梁焊机……等等。都指的是相同的设备。

2.为什么客户需要积分功能H光束焊接机?

1)积分功能H光束焊接机带来了基本和革命性的变化以及钢结构工业制造设备的改进,在生产管理的几乎整体方面使客户受益:P(人),Q(质量),V(速度),C(成本);
2)从10年前的中国市场(2009年)开始,整体功能H光束焊接机是配备钢结构行业设施的高级新一代自动H梁生产机,并在过去的几十年中看到了爆炸性的开发在中国和海外市场;
3)与积分功能H光束焊接机一起带来的基本变化是,在生产光到中税焊接H光束的领域,原始的三种自动H梁生产机组成了H束生产线:H梁组件和粘贴焊接机的组合,H光束浸入弧形焊接机,和H梁伸直机可以用一组自动H光束生产机替换。这就是为什么有时人们将此积分功能H梁焊接机称为三分之一的H梁组件焊接矫直整体机的原因;
4)有关更多分析,请检查“phj ZHJ三合一一组函数h光束焊接机”。

Wuxi Jack积分功能H光束焊接机在客户站点工作

在wuxi jack的积分功能H梁焊接机上订购精益生产的工程

积分功能H光束焊接机如何工作?

1 Integrated Function H Beam Welding Machine 29
2 Integral Function H Beam Welding Machine 105
3 Three in One H Beam Welding Machine 20
4 Three in one H Beam Fabrication Machine 6
5 H Beam Assembly Welding Straightening Integral Machine 14
6 H Beam Assembly Weld Straighten Integral Machine 60

积分功能H光束焊接机中的焊接工作

更多 »

是否想检查Wuxi Jack积分功能H光束焊接机及其成品H梁和T梁的工作矩?请检查Lefthand滚动照片

积分功能H光束焊接机的工作风格和功能:

积分函数H梁焊接机中的平坦焊接位置:

图1集成功能H光束焊接机

1.从上面的草图中可以找到,由于将三个组装,焊接和拉直的功能整合到一个设备中,因此该拟合的全H梁制造机中的工件垂直方向,因此焊接是在平坦的位置进行的,而不是45°圆角焊接单一目的H光束焊接机;
2.这也是整体函数H梁焊接机不能用于生产重型H梁(焊接接缝以上12mm)的原因,而是专注于生产光到中等功能H梁(焊接接缝8〜12mm)。这也是这款自动H光束生产机具有垂直H光束焊机的另一个名称的原因。
3.积分功能H梁焊接机的第二个功能是,工件是从钢板制成的工作部件通过机器的经过,第一次制成T梁,然后制成H梁。这就是为什么机器具有拉动H光束焊机的另一个名称的原因。

Wuxi Jack积分功能H光束焊接机的领先技术优势

作为具有最长历史和最大市场份额的整体功能H光束焊接机的供应商,Wuxi Jack在我们公司的这一旗舰产品上积累了一系列技术优势。

1)下面我们讨论了积分函数H梁焊接机的两个强点:焊接火炬的精确位置控制, 和技术的示例知道如何垂直H梁焊机;
2)主题业务视图中的最佳解决方案涵盖质量/成本/服务/交付时间,请访问“产品页面”H梁制造机”;
3)对于精确组装整体功能H光束焊接机中的工件,请访问“产品”页面。H梁组件焊接矫直整体机器”;
4)高级焊接技术, 和强大的拉直能力, 和巧妙的机械结构机器的精致组件,请访问“产品页面”三合一H梁焊接机”。

1. Wuxi Jack积分功能H光束焊接机中的焊接焊接的所有方向位置控制:

为什么您需要在积分功能H梁焊接机中围绕位置管理的焊接焊接的功能?

1)作为三分之三的领先生产商,一h梁组件的焊接矫直整体机,多年来,Wuxi Jack努力持续改进该积分功能H光束焊接机的功能,并且在焊接焊缝的所有方向变化方面的能力是一个他们
2)正如我们所知,从整体函数H梁焊接机产生的工件t梁H梁的尺寸始终在Web高度,法兰宽度以及法兰和Web厚度方面变化;
3)以及在积分函数H光束焊接机中获取合格焊接接缝质量的前提条件之一是您可以从上面的照片中检查,为了确保焊接火炬的前端应旨在焊接接缝,以适应工件的任何尺寸。因此,在整体函数H梁焊接机中,需要在焊接式焊接位置的柔性调制螺弹调制方面的能力;
4)此外,在工件喂入整体功能H梁焊接机的中心工作区域期间,应移开两组焊接火炬以留出足够的空间,以免与垂直H的工件相撞梁焊机;
5)那么,Wuxi Jack积分功能H光束焊接机的焊接位置变化的详细可用性是什么?您可以从上面的照片中检查,焊接火炬不仅可以以垂直和水平方式上下调整,向后和向后调整,而且还可以在运动驱动下的45°倾斜轴上滑动。对于三分之一的H束组件焊接伸直机器,此功能确实很重要,而且很少见。
6)有关更多详细信息,请访问产品ZHJ8015积分功能H光束焊接机, 和ZHJ8020装配全H梁制造机, 和PHJ18高精度三分之一一h梁制造机.

2.技术上的示例知道Wuxi Jack积分功能H光束焊接机:

这对三个H梁制造机的令人满意的运行意味着什么?

这体现了产品设计和制造的细度,以及作为积分功能H光束焊接机的生产商而获得的经验。在过去的十年中,通过与数百名客户合作并专注于对我们的产品的持续改进,我们嵌入了独特而巧妙的技术,了解Wuxi Jack Integral功能H Beam Welding Machine的每个细节。例如,对于可能遇到不同种类原材料的组装单元:

Wuxi Jack积分功能H梁焊接机中长而薄的工件的检测和抬高单元:

1)在安装长长的网和法兰期间,如果这些原材料的厚度仅为5〜6mm(通常是在实际使用中出现的),则这些长的薄零件很容易下降,因为它的柔软度是在喂入穿过H梁焊机,这将导致不准确的安装到T梁和 /或H梁中;
2)为了防止在积分函数H光束焊接机中发生此问题,从上面的1中可以找到。英石和2nd相片,我们为这种法兰和网络引入了精致的检测和振奋单元,保证了Wuxi Jack在Wuxi Jack中的各种工件上的精确对齐和组装。
3)有关详细介绍,请检查PHJ18积分功能H光束焊接机ZHJ8020积分功能H光束焊接机.

Wuxi Jack积分功能H光束焊接机的工作视频

浸入T梁上的弧形焊接在Wuxi JackZHJ8015积分功能H光束焊接机;

设施调试工作流程Wuxi JackPHJ15积分功能H光束焊接机

co2GMAW焊接在Wuxi Jack的T梁上ZHJ5010积分功能H光束焊接机;

调试装配单元的对齐辊Wuxi JackZHJ8018积分功能H光束焊接机;

h光束浸入弧焊接在Wuxi JackPHJ18积分功能H光束焊接机;

上级浸入弧焊接质量从Wuxi Jack积分功能H光束焊接机交付

Wuxi Jack积分功能H光束焊接机的分类

Wuxi Jack提供了各种标准和特殊制造的积分功能H光束焊接机,以及垂直H梁焊机中焊接模式的灵活组合:

1。PHJ系列积分功能H光束焊接机:用于产生对称和不对称的焊接T梁,H梁,I梁;
2。ZHJ系列积分功能H光束焊接机:用于产生对称焊接T梁,H梁,仅束;
3。轻型ZHJ系列积分功能H光束焊接机:用于产生轻型对称焊接T梁,H梁,I梁。

“积分功能H光束焊接机”上的导航栏

1. PHJ系列功能H光束焊接机

更多 »

1. PHJ系列功能的大纲H光束焊接机:

1)从PHJ系列积分功能H光束焊接机交付的工件:

a)您可以从下面的草图中检查,PHJ和ZHJ积分函数H梁焊接机之间的差异是成品T梁H梁的横截面形状:两者都不对的H梁;

fig1三合一h梁焊接机

b)PHJ三分之二的特征的第二点是,与ZHJ型号积分函数H光束焊接机相比,由其产生的T梁H束具有更大的尺寸,因此重量更重。请检查以下PHJ和ZHJ积分功能H光束焊接机的技术参数以进行比较;

2)PHJ系列积分功能H光束焊接机中采用的焊接模式:

PHJ和ZHJ积分函数H梁焊接机均采用淹没的弧形焊接;

3)PHJ系列积分功能H光束焊接机中的组装方式:

PHJ系列中的组装方式三分组为H束制造机是一侧液压缸驱动器,而对方的侧手转动铅螺丝。这与ZHJ系列垂直H光束焊机不同。

4)PHJ系列功能的标准模型H光束焊接机:

根据T梁和H光束的完成的Web高度,PHJ系列积分功能H梁焊接机具有三个标准型号PHJ15, 和PHJ18, 和PHJ20垂直H梁焊机。

2. PHJ系列积分功能H光束焊接机的技术参数:

标准模型
积分功能H光束
焊接机
PHJ15/ PHJ18/ PHJ20
t梁的横截面
h光束,我光束
对称和不对称
T光束的网络高度范围
h光束,我光束
200〜1500 / 1800/2000毫米
网络厚度范围
t束H梁,我梁
5〜30毫米
法兰宽度范围
t束H梁,我梁
200〜800毫米
法兰厚度范围
t束H梁,我梁
6〜40毫米
t束h的长度范围
光束,我束
3000〜15000毫米
焊接模式 单弧或双弧锯
适用的焊接速度 200〜1200 mm/min。
焊接接缝的单通道 6〜12毫米
输入的长度和形式
输出传送带
11m长,每个长3
细分市场
液压系统规范 4.4千瓦油泵电动机,
6〜8 MPA工作压力

2. ZHJ系列积分功能H光束焊接机

更多 »

1. ZHJ系列积分函数H光束焊接机:

1)从ZHJ系列积分功能H光束焊接机交付的工件:

a)如上一个段中所引入的,由ZHJ系列积分函数H梁焊接机产生的焊接T梁H光束的类型为:对称横截面只要;

图1积分功能H光束焊接机

b)与PHJ系列功能H光束焊接机相比,从ZHJ系列垂直H梁焊机传递的焊接T梁H束为稍小,更轻。请检查以下ZHJ型号积分功能H光束焊接机的技术参数;

2)ZHJ系列积分函数H光束焊接机中采用的焊接模式:

ZHJ系列积分函数H光束焊接机还将浸入式弧形焊接以平坦的位置作为其焊接样式。

3)ZHJ系列积分功能H梁焊接机中的组装方式:

与PHJ模型不同,ZHJ系列中的法兰和Web拟合完整的H束制造机的实现方式:自动在相位拟合中,用液压缸驱动;

4)ZHJ系列积分功能H光束焊接机的标准模型:

同样基于成品焊接T梁和H光束的网络高度,ZHJ系列积分功能H梁焊接机具有三种标准型号ZHJ8015, 和ZHJ8018, 和ZHJ8020穿过H光束焊机。

2. ZHJ系列积分功能H光束焊接机的技术参数:

标准型号
积分函数H光束
焊接机
ZHJ8015/ ZHJ8018/ ZHJ8020
t梁的横截面
h光束,我光束
仅对称横截面
T光束的网络高度范围
h光束,我光束
200〜1500 / 1800/2000毫米
网络厚度范围
t束H梁,我梁
6〜32毫米
法兰宽度范围
t束H梁,我梁
150〜750毫米
法兰厚度范围
t束H梁,我梁
6〜40毫米
t束h的长度范围
光束,我束
3000〜15000毫米
焊接模式 单弧或双弧锯
适用的焊接速度 200〜1200 mm/min。
焊接接缝的单通道 6〜12毫米
输入的长度和形式
输出传送带
总数11m,
每个部分中的每个
液压系统
规格
4.4千瓦油泵电动机,
6〜8 MPA工作压力

3.轻型积分功能H光束焊接机

更多 »

1.轻型整体功能的轮廓H光束焊接机:

1)从积分功能H梁焊接机传递的工件:

a)下面的草图给出了一个示例之一,其中一个由轻型积分功能H梁焊接机产生的工作部件:它的横截面尺寸比PHJ和ZHJ积分功能H光束焊接机的工作零件,包括Web和法兰厚度,Web高度和法兰宽度;

无花果轻型积分功能H光束焊接机

b)在实际应用钢结构成员时,小尺寸范围的百分比相当百分比,我们将其组合在一起,特别是轻型积分功能H梁焊接机;

2)轻型积分功能H光束焊接机中采用的焊接模式:

a)这是轻型和PHJ/ ZHJ系列中的最根本的区别,其中三合一函数h光束焊接机:它采用小型电流公司2气屏蔽的GMAW焊接;
b)背后的原因是,传统的锯具有太大的焊接电流,无法在这台轻型自动H梁生产机中制造6〜14mm的厚度为6〜14mm;

3)在轻型积分功能H光束焊接机中组装方式:

a)轻型积分功能H光束焊接机可以看作是ZHJ积分功能H光束焊接机的同级产品:法兰和Web拟合也处于工作模式:双方同步自动液压驱动器和铅螺钉推动;
b)由于工件的尺寸较小,与ZHJ和PHJ垂直H梁焊机相比,总体尺寸,尤其是轻型积分功能H光束焊接机的高度:两种类型之间存在约500毫米大约500mm机器;

4)标准的轻型积分功能H光束焊接机:

最经常看到的模型轻型是ZHJ5010三分之三的h梁制造机.

2.轻型积分功能的技术参数H光束焊接机:

光模型示例
占空比积分函数h
梁焊接机
ZHJ5010
t梁的横截面
h光束,我光束
仅对称横截面
网络高度范围
t束H梁,我梁
160〜1000毫米
网络厚度范围
t束H梁,我梁
6〜16毫米
法兰宽度范围
t束H梁,我梁
80〜500毫米
法兰厚度范围
t束H梁,我梁
6〜20毫米
t束h的长度范围
光束,我束
3000〜20000毫米
焊接模式 co2Gmaw
适用的焊接速度 200〜2000 mm/min。
输入的长度和形式
和输出传送带
总长16m
每个部分中分别
液压系统
规格
4.4千瓦油泵电动机,
6〜8 MPA工作压力

Wuxi Jack积分功能H光束焊接机的应用和相关设备

1.积分功能H光束焊接机(三分之三的H梁制造机)是钢结构行业的专业设备。它与H光束生产线, 和T束生产线,以及一组自动H光束生产机:H光束组装机, 和H光束焊接机, 和H梁伸直机, 和60°/90°/180°翻转架子;
2. PHJ和ZHJ积分功能H光束焊接机的原材料法兰和网络是由CNC脱衣板切割机;
3. PHJ和ZHJ积分功能H光束焊接机的设备是梁端面铣削机器.
