PHJ20 通用三合一工字钢成型机

状态:
数量:

附件是一组PHJ20通用目的三,一组I梁制造机在现场工作



1。    用法并在现场投入PHJ20 h光束制造机:

1)     PHJ20 I光束组件焊接直立的整体机产生焊接H束/ I光束/ T束对称和非对称截面形状结构构件,具有最大。高度高达2m。下面的草图显示了用PHJ机制造的工件的说明。它采用锯的焊接模式---淹没的电弧焊接。由于其广泛的多功能性,它被广泛用于钢结构设施。

H光束焊接机

2)     从1可以看出英石照片,有一堆原材料(从CNC脱衣板切割机)在这台自动H梁制造机的输入输送机旁边累积。并放在输入输送机上,将一块脱衣舞板放在工件的法兰上。

3)     该H梁焊接设备的操作站位于其主体的右手,请检查2nd照片。它由机器的操作面板和锯电源的2个控制控制台组成。在控制控制台上,可以在工作前调整锯H梁焊接设备的焊接电流/电压/电线馈电速度,并在工作过程中观察;

4)     机器的焊接支撑装置:通量恢复单元/通量料斗/电线馈线/焊接线轴,安装在机器主体上。有时,客户将电线线轴放在地面上,如3所示照片。自动锯H梁焊接机(I光束焊接机)的功能单元,包括控制板/泵站/锯焊电源,将其放在机器主体附近的车间接地上。如1所示英石照片。



2。    PHJ20自动锯H梁焊接机的技术视图:

1)     4Th照片显示了梁焊接机的中央工作区域。它是在组装一侧(侧面流动的工件)。按安装顺序,PHJ15 I光束组件的组装单元/焊接单元/拉直单元焊接焊接整体机;

2)     组装单元用于将法兰和网络拟合到“┷”(制作t梁时)或“工”(制作H梁/ I梁时)的形状,并通过完全6对滚筒夹紧它--- 3对夹板夹板(高)和3对夹紧法兰(低位置)的对。这些滚筒在H梁焊接设备中的驾驶,如4Th照片是用引导支架和衬套制成的,对于法兰对准辊,左侧是用手动铅螺丝驱动的,右侧由液压缸驱动;网络对齐辊的驱动方式与法兰对齐辊的驾驶方式相反;

3)     两组锯焊缝是H光束焊接机(I Beam焊接机)中焊接操作的执行机制,该机制由其关键参数焊接电流和电压的关键参数,并辅助助力恢复单元单位和电线馈线。可以通过交叉滑动和45°滑动支架精确管理焊接火炬的位置,以旨在焊接过程中始终焊接接缝;

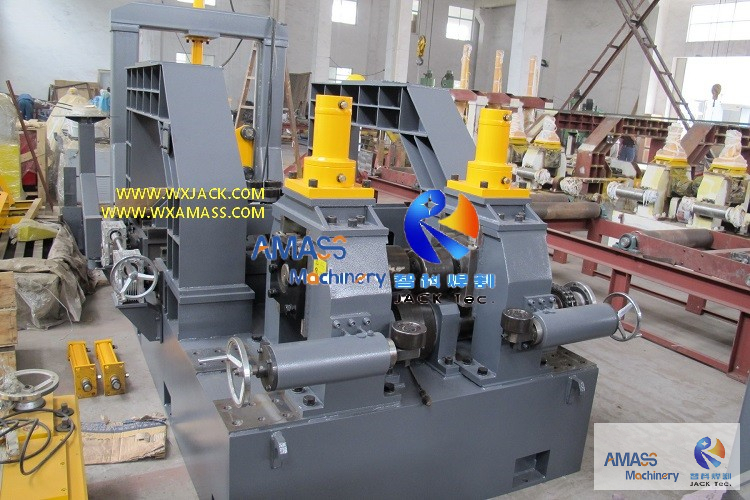

4)     可以在5中检查锯H梁焊接设备的拉直单元Th照片。它利用了三点平方的原理,该原理在通过H束/ T梁的过程中,通过两个向下拉直的滚筒(用液压缸驱动)将力施加在法兰上,从而使工件寄出了这款自动H梁制造机的直表。为了适应工件的不同法兰宽度,可以通过手轮调整两个拉直辊的跨度,这在5中显示Th照片;

5)     6Th照片显示Wuxi Jack的WIP(工程工作)区域。由于其广泛的适用性和较大的销售量,PHJ15 SAW H梁焊接设备总是在数量生产中制造。


0B- PHJ H光束焊接机

3。    技术参数:

对于此PHJ20自动锯H梁焊接机(I梁焊接机):

技术参数

phj20通用三分之一i光束 制造机(H梁制造机)

网络尺寸

高度: 0.2〜2 m;厚度:5〜 30毫米

法兰尺寸

宽度: 0.2〜0.8 m;厚度:6 〜40毫米

工件 (焊接H梁)长度

3〜15 m(可以量身定制)

在职的 组装速度/焊接拉直

0.2〜1.2 m/min。工作速度500〜700mm/min。 (无步,可变 (频率驱动))

焊接 接缝

单通道 最大尺寸8〜12毫米

工件

对称 和不对称的横截面形状

焊接 h光束/ i梁/ T梁

机器 总体尺寸(l×w×h)

28m×4m×5.1m

输入 和输出传送带

10〜11m 每个3个部分的长度;一个有电动机,两个追随者;输入输送机 3组液压拉杆盒

驾驶 模式

集会/ 拉直/

输出 传送带高程:液压缸

焊接 模式

单身的 弧形或双电弧在圆角平坦位置

操作员 对于这台机器

1 退伍军人,或一名助理运营商
