ZHJ5010 特殊设计生产小型钢用H型钢组焊矫一体机

背景：附图为无锡智科2021 年7月为俄罗斯车里雅宾斯克客户出口的一台ZHJ5010特殊设计轻型全自动H型钢组焊矫一体机。

一、客户对于ZHJ5010焊接H型钢组焊矫一体机的要求：

1）ZHJ5010H型钢组焊矫的工件规格：

a) 用途及产出：客户计划使用该定制H型钢拼焊矫一体机生产体积小、重量轻的焊接H型钢/工字钢/T型钢，对焊缝IK值要求较高；

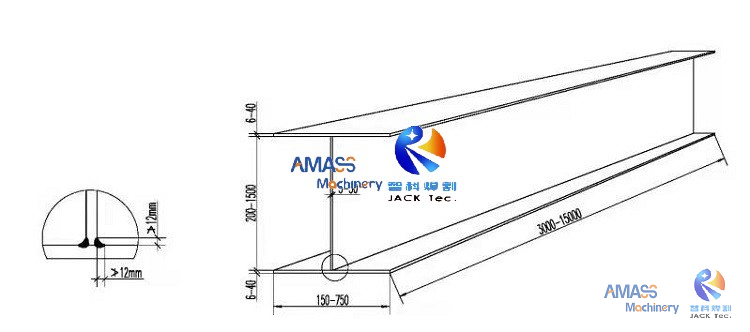

b) ZHJ5010 H型钢拼焊矫产出的成品工件规格：

(1) H型钢翼板宽度范围：80~500mm（相比之下，“标准”工件：150~750mm）；

(2) H型钢翼板厚度范围：6~20mm（相比之下，“标准”工件：6~40mm）；

(3) H型钢腹板高度范围：160~1000mm（相比之下，“标准”工件：200~1500mm）；

(4) H型钢翼板厚度范围：6~16mm（相比之下，“标准”工件：6~40mm）；

(5) H型钢长度范围：3,000~ 20,000 mm（相比之下，“标准”工件：3,000~ 15,000 mm）；

c) 因此，与标准型号（ZHJ8015/ ZHJ8018/ ZHJ8020）三合一H型钢焊接机产出的工件相比，这款定制的自动 H型钢组焊矫生产的工件，尺寸要小得多；

2）特制ZHJ5010H型钢拼焊矫一体机可采用的焊接方式：

a) 两种焊接方式：由于焊接小厚度腹板翼板（小于5~6mm）工件的比例相当大，且对焊缝刚性要求较高，这台定制H型钢组焊矫同时配置传统SAW（埋弧焊）及CO₂气体保护焊：SAW用于焊接中厚度翼板腹板工件（6~20mm），而CO₂用于焊接小厚度工件（≤6mm）；

b) 因此，ZHJ5010 H型钢组焊矫一体机具备上述两种焊接方式的能力。

二、无锡智科ZHJ5010自动H型钢拼焊矫一体机的技术方案：

无锡智科的领先地位：作为生产H型钢制造设备的领跑者，无锡智科数十年来在设计和制造H型钢拼焊矫，以满足客户需求方面积累了丰富的经验。根据客户要求，这台ZHJ5010自动H型钢组焊矫应为：

1）ZHJ5010H型钢组焊矫的机械主体：

a) H型钢拼焊矫的外形尺寸：通过指定规格工件重新设计计算：

标准型号ZHJ8015的外形尺寸：4000mm宽×4200mm高×28000mm长；

ZHJ5010自动H型钢拼焊矫一体机的外形尺寸：4000mm宽×3600mm高×40000mm长；

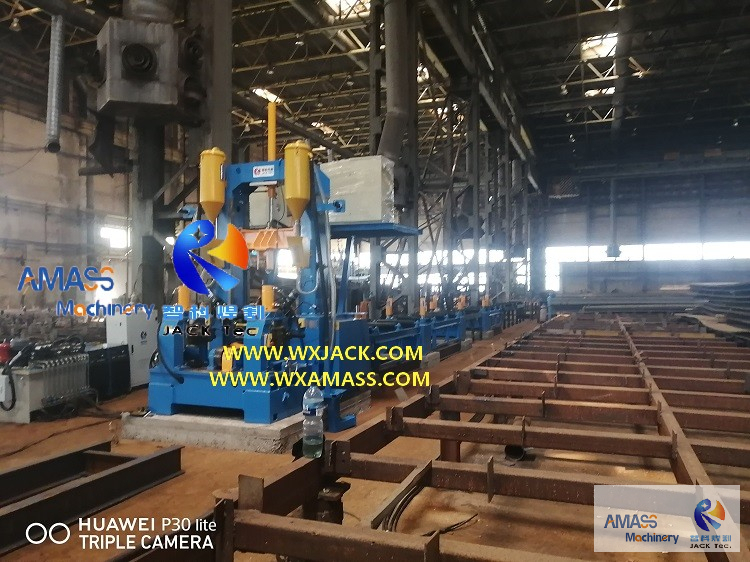

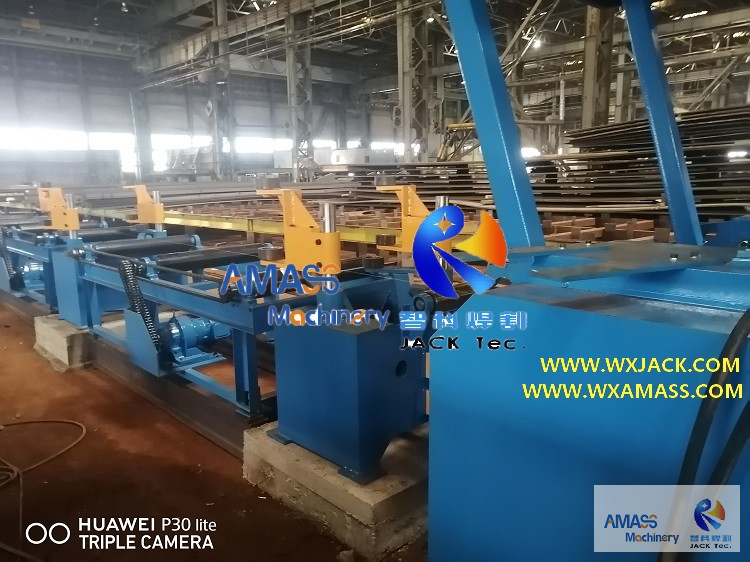

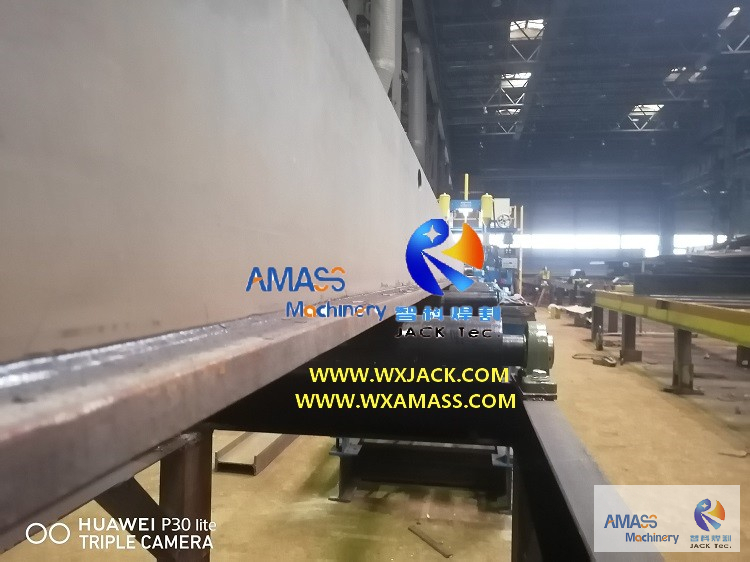

b) 机械部件的尺寸相应减小：整台ZHJ5010H型钢拼焊矫在俄罗斯客户现场的外观照片参见附图；附图第二张照片为该H型钢组焊矫的输入辊道；

2）ZHJ5010H型钢拼焊矫的焊接系统：

a) 两种焊接模式：ZHJ5010三合一H型钢焊接机配备SAW和CO₂两种焊接系统，以SAW为主焊接方式，CO2 MIG/MAG为辅助焊接方式；

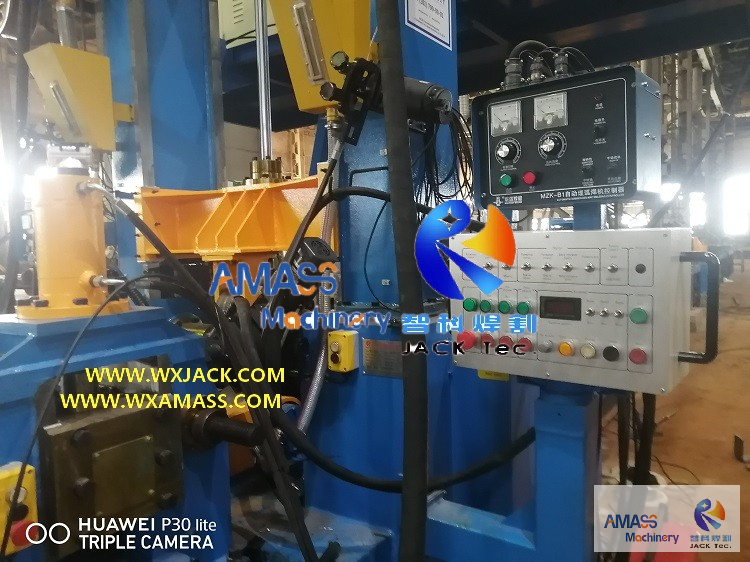

b) 焊接操作面板：参见附图第三张照片。埋弧焊电源控制面板（黑色，顶部）与该H型钢组焊矫的操作面板安装在机器主机体右立柱，CO₂ MIG/MAG控制面板安装在左立柱（非如图所示）。这是应客户要求设计的；

c) 交货前100%验证：为了确保这款量身定制的自动H型钢组焊矫一体机的CO₂气体保护焊接质量令人满意，无锡智科反复验证了这种焊接模式，直到100%确保没有问题。参见随附的无锡智科车间验证过程视频。

三、ZHJ5010 特殊设计H型钢拼焊矫的技术参数：

以下是这台ZHJ5010 综合功能H型钢拼焊矫一体机的技术规格：
