单工作台电动特制带卡盘焊接变位机

1。      特殊制造焊接定位器的特征:

在务实的使用中，有时需要根据常规或标准单桌类型焊接定位器;这些量身定制的特殊制造的旋转焊接定位器可以汇总到：

1）     这种特殊的焊接定位器是由满足特定客户需求而设计和生产的；

2）     这种定制的特殊制作焊接转盘是一个客户的设计：个性化的焊接定位设备；

3）     这种特殊的焊接定位器具有与通用单桌顶焊接定位器相似的基本结构和工作原理。

4）     这些特殊制作的焊接转盘的独特和专业通常与采用焊接固定装置和外围单位。

2。      在特殊制造的焊接定位器上的一个典型示例:

个性化的特殊制造焊接定位设备因情况而异。让我们探索我们为来自精密电气设备公司的客户设计和制定的解决方案：

1）     特殊制造焊接定位器的焊接固定装置：

一个）     使用此目的设计的工件焊接特殊制造的焊接定位器具有长度和圆形横截面；

b）     因此，焊接转盘表面上的两组V截面括号用于支撑和固定工件以及纤维缎带。 （请参阅附件及以上图片）；

2）     特殊制造的旋转焊接定位器的焊接转盘：

一个）     此外，要适应此特殊制造的焊接定位器中使用的长圆柱零件，焊接转盘不是传统的圆形形状。

b）     相反，它是2000×3000mm面积的矩形焊接转盘；

3）     特殊制造的焊接定位器的基础：

一个）     如“产品”部分的介绍单焊接转盘焊接定位器，这种焊接定位设备通常不需要地基：只需用锚螺栓将其固定在地板上；

b）     相比之下，在量身定制的特殊制造焊接定位器的特定情况下，由于工件的长度长，相应的焊接转盘直径也很大。

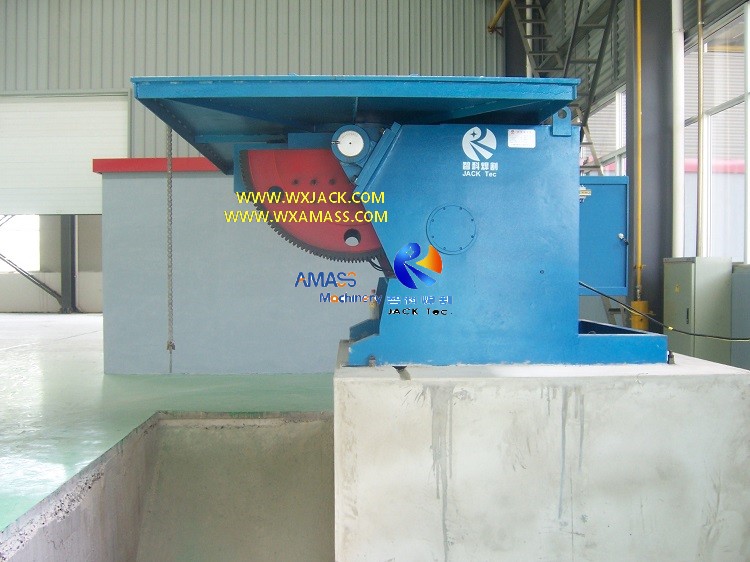

C）     因此，在特殊制造的焊接定位器的工作期间，当长长的工件向下转到90°时，将对地面进行干扰。因此，在此特殊制造的焊接定位器的工作地点挖了一定尺寸和深度的坑（请参阅图片和下面的图片）。

3。      该特殊制作的焊接定位设备的控制逻辑:

1）     出于相同的原因，当设计该特殊制作的焊接定位器的控制系统时，焊接转盘的动作顺序应像这样：只有当焊接转盘与地面平行时，才能将焊接转盘倾斜；

2）     只有当焊接转盘标题为90°时，才能旋转；

3）     通过这种方式，这个特殊的焊接定位器的长长工件不会与周围物体发生冲突。

4。      特殊制造焊接定位器的机械系统:

1）     特殊制造的焊接定位设备的机器床：

一个）     为了确保在这个定制的特殊制作的焊接定位器中对长度工件的坚实支撑，焊接定位设备的主体被设计成左右两侧的双床样式；

b）     特殊的焊接定位器床由结构成员制成，并用轮廓和部分钢焊接成形状，并通过退火过程，以保持焊接定位设备的高强度；

C）     这两个焊接定位器床通过两块盒梁连接到一个整体体中。

d）     这种设计和过程技术确保了此特殊制作的焊接定位器的稳定性和耐用性；

2）     特殊制造的焊接转盘的旋转电动机降低器清除：

在技​​术建议中，我们提出了17 ARC MINUTE的螺旋齿轮降低器，以进行此目的，特殊制造的焊接定位器。

5。      特殊制造焊接定位器的技术参数:

这取决于特殊制造的焊接定位设备的特定应用。对于这套特殊制作的焊接定位器，技术规范是：

特殊制作的焊接 定位器（焊接转盘）
不。	范围	额定值	笔记
1	适用的最大工件的重量	2吨
2	适用的最大工件的直径	Ø820mm
3	焊接转盘的大小	2000×3000mm	正方形
4	焊接转盘上的V块数量	2组
5	焊接转盘的旋转速度	0.05〜0.3 rpm
6	法兰直径范围	Ø300mm〜 Ø600mm
7	清除旋转还原器	17分钟
8	最大限度。焊接转盘的怪异	300mm
9	最大限度。倾斜重力距离	400mm
10	倾斜角范围	0〜90º
11	焊接速度 转盘	0.10rpm	持续的
12	最大限度。焊接电流	1500a
