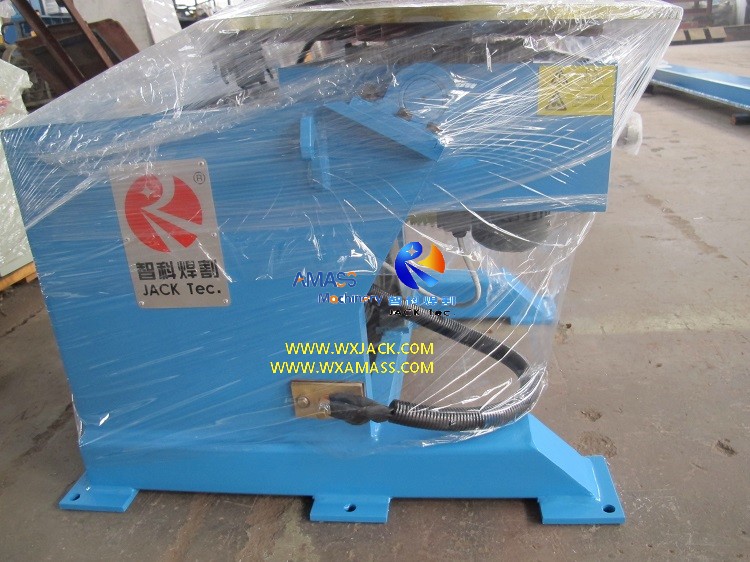

1) 附件的照片显示了具有轻载容量的小焊接定位器的几个示例。这些小的旋转焊接桌是实际使用中最轻的。
2) 这组焊接定位器的标准载荷能力为100公斤,300公斤和600公斤。相应地,旋转焊接定位器的这些吨位的模型分别为HB1,HB3,HB6。
3) 此外,还可以从中选择小型焊接定位器的其他特殊规格。例如,下面的图5)显示了200公斤加载吨位HB2单个工作表焊接定位器。
这些轻便的焊接定位器通常用于焊接少量工件:管道,管,法兰等;经常看到的另一个应用是用于实验室的使用;
一个) 建议使用工作台: 如同轻型焊接旋转器,由于其高度较小,比成人操作员短得多,以帮助操作员在焊接过程中舒适地操作小型焊接定位器,因此很多时候这些便携式HB系列单桌顶焊接定位器位于一组工作台上,以便该操作员可以方便地管理小型焊接定位器的工作过程;
b) 紧紧固定到安装表面:轻型焊接定位器的机器体积小且相对轻巧,这很难稳定地保持,尤其是在旋转焊接桌上的焊接阶段。因此,要使小焊接定位器的设备主体牢固地站立,应通过4块脚板和螺栓将其旋转焊接桌固定在车间地板中。
旋转焊接桌及其安装底座的尺寸很小,该单个工作表的主框架小焊接定位器与中等税和剩余的较大吨位一样坚固和坚固重型焊接定位器;
一个) 由于其在轻型焊接定位器中的旋转焊接台较小,有时需要一个助理单元来帮助夹紧长度的工件。

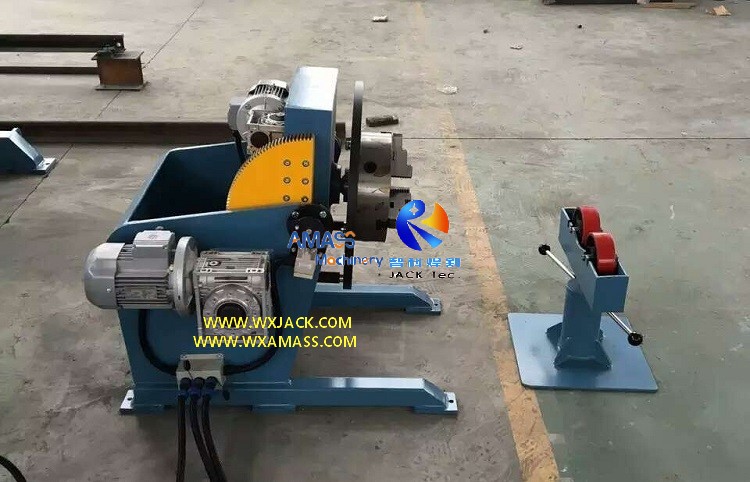

b) 例如,下图显示了一组200公斤的装载能力单个工作表焊接定位器:我们可以看到,旋转焊接桌的表面上有一块3爪Chuck,用于固定工件。同时,使用2件红色辊的拆分类型支撑架被用作该便携式焊接定位器中的工件单位。在这方面,小焊接定位器中的固定单元扮演的规则与焊接固定装置;
一个) 旋转焊接台的旋转扭矩和倾斜扭矩的扭矩设计是最重要的技术主题,对于HB型号单台台式焊接定位器而言;
b) 例如,600公斤加载吨位的旋转焊接台的扭矩设计小焊接定位器,请检查下面的设计草图。
1) 轻型旋转焊接台的操作面板已集成到控制板的顶部盖中,并将其放在便携式焊接定位器的旁边;
2) 与其他类型的单个工作表焊接定位器相同,旋转焊接表的旋转速度(即工件上的焊接速度)可通过VFD(可变频率驱动器)进行调节。对于客户来说,他们可以使用焊接定位器的吊坠控制旋转焊接台的旋转速度。
以下是标准型号HB系列单桌顶焊接定位器(旋转焊接表)的加载能力范围的技术规格:
标准 HB系列轻型小焊接定位器的模型 | |||
模型 | HB1 | HB3 | HB6 |
加载 容量(公斤) | 100 | 300 | 600 |
旋转 焊接表旋转速度(RPM) | 0.1-1 | 0.2-2 | 0.1-1.1 |
旋转 焊接桌倾斜速度(RPM) | 2 | ≈0.9 | ≈0.8 |
旋转 焊接桌直径(mm) | φ400 | φ600 | φ800 |
最大限度。 偏心(MM) | 100 | 150 | 150 |
最大限度。 重力中心距离(mm) | 150 | 200 | 250 |
旋转 焊接桌倾斜范围 | 0°-120° | ||
围绕 直径。 900毫米 | ≤600 | ≤1000 | ≤1500 |
速度 调整焊接定位器 | 围绕 速度为VFD。倾斜速度是恒定的(普通制动电机) |
1) 附件的照片显示了具有轻载容量的小焊接定位器的几个示例。这些小的旋转焊接桌是实际使用中最轻的。
2) 这组焊接定位器的标准载荷能力为100公斤,300公斤和600公斤。相应地,旋转焊接定位器的这些吨位的模型分别为HB1,HB3,HB6。
3) 此外,还可以从中选择小型焊接定位器的其他特殊规格。例如,下面的图5)显示了200公斤加载吨位HB2单个工作表焊接定位器。
这些轻便的焊接定位器通常用于焊接少量工件:管道,管,法兰等;经常看到的另一个应用是用于实验室的使用;
一个) 建议使用工作台: 如同轻型焊接旋转器,由于其高度较小,比成人操作员短得多,以帮助操作员在焊接过程中舒适地操作小型焊接定位器,因此很多时候这些便携式HB系列单桌顶焊接定位器位于一组工作台上,以便该操作员可以方便地管理小型焊接定位器的工作过程;
b) 紧紧固定到安装表面:轻型焊接定位器的机器体积小且相对轻巧,这很难稳定地保持,尤其是在旋转焊接桌上的焊接阶段。因此,要使小焊接定位器的设备主体牢固地站立,应通过4块脚板和螺栓将其旋转焊接桌固定在车间地板中。
旋转焊接桌及其安装底座的尺寸很小,该单个工作表的主框架小焊接定位器与中等税和剩余的较大吨位一样坚固和坚固重型焊接定位器;
一个) 由于其在轻型焊接定位器中的旋转焊接台较小,有时需要一个助理单元来帮助夹紧长度的工件。
b) 例如,下图显示了一组200公斤的装载能力单个工作表焊接定位器:我们可以看到,旋转焊接桌的表面上有一块3爪Chuck,用于固定工件。同时,使用2件红色辊的拆分类型支撑架被用作该便携式焊接定位器中的工件单位。在这方面,小焊接定位器中的固定单元扮演的规则与焊接固定装置;
一个) 旋转焊接台的旋转扭矩和倾斜扭矩的扭矩设计是最重要的技术主题,对于HB型号单台台式焊接定位器而言;
b) 例如,600公斤加载吨位的旋转焊接台的扭矩设计小焊接定位器,请检查下面的设计草图。
1) 轻型旋转焊接台的操作面板已集成到控制板的顶部盖中,并将其放在便携式焊接定位器的旁边;
2) 与其他类型的单个工作表焊接定位器相同,旋转焊接表的旋转速度(即工件上的焊接速度)可通过VFD(可变频率驱动器)进行调节。对于客户来说,他们可以使用焊接定位器的吊坠控制旋转焊接台的旋转速度。
以下是标准型号HB系列单桌顶焊接定位器(旋转焊接表)的加载能力范围的技术规格:
标准 HB系列轻型小焊接定位器的模型 | |||
模型 | HB1 | HB3 | HB6 |
加载 容量(公斤) | 100 | 300 | 600 |
旋转 焊接表旋转速度(RPM) | 0.1-1 | 0.2-2 | 0.1-1.1 |
旋转 焊接桌倾斜速度(RPM) | 2 | ≈0.9 | ≈0.8 |
旋转 焊接桌直径(mm) | φ400 | φ600 | φ800 |
最大限度。 偏心(MM) | 100 | 150 | 150 |
最大限度。 重力中心距离(mm) | 150 | 200 | 250 |
旋转 焊接桌倾斜范围 | 0°-120° | ||
围绕 直径。 900毫米 | ≤600 | ≤1000 | ≤1500 |
速度 调整焊接定位器 | 围绕 速度为VFD。倾斜速度是恒定的(普通制动电机) |
