MP20板接头焊接机具有拆分主体,如第一张照片所示,该照片是在Wuxi Jack组装车间拍摄的。
MP20板对接接头焊接机生产用于制造设施的原材料:整体较长和或更宽的金属板。关节原始板的最大宽度是2000mm。它是反向设备裁剪机,将金属板切成狭窄的条纹金属板。使用这两种类型的设备,您可以获得任何大小的金属板,以便您的必要性。
1) MP系列板平板焊接机在熔融焊接的焊接模式下 - 单侧焊接和双侧形成。工作原理是将2块金属板焊接到具有较大电流的金属板 - 用于锯(浸入弧形焊接),焊接电源的规格为ZD1250,额定输出电流为1250a;
2) 在MP系列板对接接头机的工作期间,有铜垫机构牢固地固定金属板。这些铜垫有助于形成焊接接缝,并在完全穿透焊接过程中冷却水。因此,“水凉锯板枪管接头焊接机”的产品名称从中获取。请检查2nd在设备中的锯子焊接接缝上的照片。
一个) 如第一张照片所示,板对接接头焊接机的焊接工作表具有固体底座。在其顶部的V-Slot上清晰的视图以进行熔融焊接,请参阅3路照片。上述铜垫位于V-Slot的底部。您可以识别上面有一排压块,并具有推入和夹紧工件的间隙(关节金属板);
b) 黑色扁平地面接地电缆与每两块相邻的压块之间连接,形成对接焊接电路,具有良好的电导率和良好的焊接接缝;
C) 考虑到平坦的对接焊接机中金属板的厚度变化,铜垫机构正在抬高类型,并用蠕虫齿轮降低器驱动,这在第一张照片中可以确定,该照片位于熔体焊接工作台的底部;
一个) 焊接工作台后面的龙门平台在其顶部有广泛的宽度,该平台用于固定焊接电源/通量回收机/焊接侧焊接机的焊接火炬组,在焊接侧的板接头焊接机,以及在另一侧的三重切割系统龙门

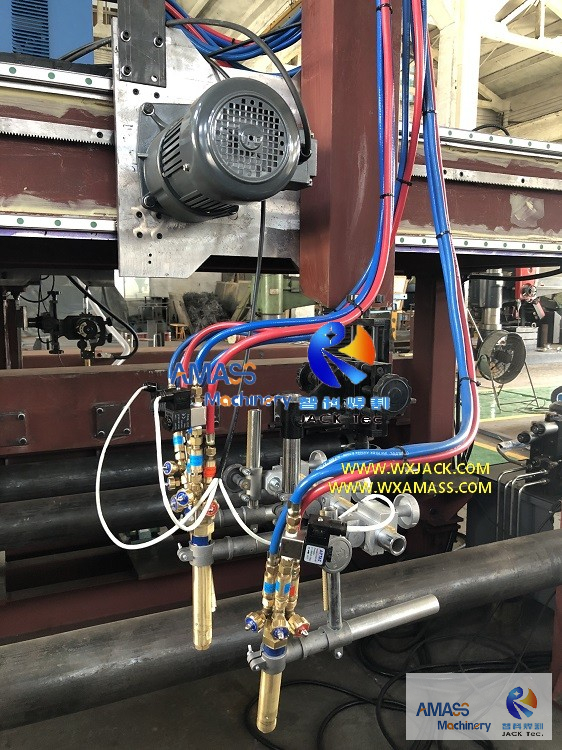

b) 三重切割火炬及其工作过程,请检查4Th和5Th照片和随附的视频。这是MP系列板对接接头机中的可选配置,用于在焊接前制作U/V/X斜角,以获得更广泛,更深的焊接融合和完全渗透焊接。它的工作方式与三火切割机;用机械方式制作倾斜的另一种设备是滚刀;
一个) 电源电缆和控制电缆在板对接接头机中通过拖曳链施加,并在龙门梁的侧面进行接线盒;
b) 操作面板已集成到控制板的顶部封面上,该控制板与机器的龙门机身旁边放置;
C) 黑色接地电缆:请检查6Th照片。
以下是水冷锯MP20板对接接头焊接机的技术参数:
不。 | 范围 | 水冷锯MP20板接头焊接机 (盘接头机) |
1 | 合适的最大金属宽度 关节板 (最大接头焊接的长度 接缝) | 2000毫米 |
2 | 金属板的厚度和材料 对于关节 | 厚度:锯6〜40mm,CO 2〜6mm2焊接 材料:低碳钢,不锈钢 钢或艾尔合金 |
3 | 笔直的边缘焊接厚度 没有斜面 | 6〜15毫米 |
4 | 可选的火焰三重切割 速度 | 连续调整100〜800mm/min之内。 A.C.逆变器 |
5 | 通过技术融化 对接焊接速度 | 连续调整200〜1000mm/min。 A.C.逆变器 |
6 | 金属板喂养速度 | 2500毫米/分钟。 |
7 | 焊接风格 | 完全穿透焊接浸入弧焊接 / gmaw对接焊接 |
8 | 单件工件长度 关节之前 | 9000〜15000毫米(可以是特殊的) |
