在安装/调试和绘画后,第一张照片中的MP40板接头焊接机的龙门平台是在Wuxi Jack Ready-toship上拍摄的。
1) MP40中最长的焊接接缝长度为4000mm或4m。因此,它可用于宽度为4000mm的任何两块金属板,也可以将其用于长度为4000mm的任何带状板;
2) 您是否担心这个平坦的屁股焊机的关节板强度? ---不用担心,MP系列板接头焊接机的技术规范提供了规定,关节板的强度比其碱金属具有更高的强度。---那么,如何实现这个目标?
3) 它是通过焊接技术熔化的,或一侧焊接两个侧形成的:在MP系列板对接接头焊接机中,大电流(通常用于浸没的弧焊接500〜1000A,CO 350〜500A)2焊接)对接焊接在金属板的顶部实施;在底部,部署了紧密的铜垫,形成了用于焊接通量的“床”,并防止这些焊接通量下降。因此,可以在金属板的两侧形成良好融合和大盖的焊接接缝,从而完成MP系列板对接接头焊接机的板接头任务;

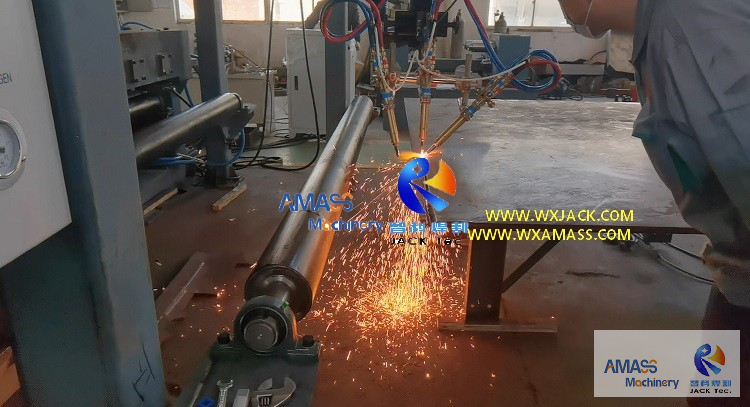

4) 为了获得完美的盘子连接条件,应制作焊接凹槽,并在此平坦的对接焊机中通过焊接进行上述熔体之前。为此,在龙门平台的进料侧有火焰板三重切割火炬。请检查2nd照片。它以与专用的方式相同的方式工作板火焰三重切割机.
Gantry平台是机器的骨干,并在输入和输出之间连接连接,以及该平坦对接焊机中的斜角和焊接。请检查第一张有关其外观和结构的照片。在MP系列板对接接头焊接机中,它具有四个功能:
您会发现龙门的下部有黑色横向辊,其高度与板接头焊接机的输入和输出输送机相同,并且可以用作输入和输出传送带之间的过渡,从而在机器中建立工件通道;
龙门的顶部是一个广泛的平台(在MP40板对接连接机中,平台的侧宽度为2m)。机器的主要功能单元,包括焊接电源/焊接通量回收机构,以及两侧的电缆阻力链(用于对接焊接和板接头焊接机中的三重切割),都放在该平台上;
一个) 请检查3路照片。对接焊接火炬机构的行进运输沿着龙门平台的后部横梁安装,沿着两块精确的指南,并在两个平行指导邮件之间的中间带架子传输。平坦的枪托焊机的对接焊接火炬及其支撑装置(电线喂养线轴/抬起电动机/通量输送和回收管)安装在这款行进的马车上,深入到V-Slot焊接台深处;
b) 朝这个方向运动通过板对接接头焊接机中的焊接进行熔融,该焊接机在200〜1200 mm/min的范围内由A.C.逆变器控制。
C) 您可以从第一张照片中找到,在火炬旅行的两端都有黄色机械限制开关。
请检查4Th照片。这类似于上述的对接焊接火炬系统。三重切割系统安装在龙门平台的前梁上;
5) 对于设备的工艺技术,请查看“产品部分”MP25板对接接头焊接机”;对于整个设备的主要单元,请检查“产品部分”MP30板接头焊接机”;完成的对接焊接接缝请检查5Th照片。
以下是MP40板对接接头焊接机的技术参数(平底对接焊机):
不。 | 范围 | MP40板扁平接头臀部焊接 机器 (板接头焊接机) |
1 | 最大限度。金属板的宽度 对接关节 (最长的对接接头焊接 接缝) | 4000毫米 |
2 | 金属板的厚度和材料 对于接头 | 在所有模型中相同: 厚度:锯6〜40mm,CO 2〜6mm2焊接 材料:低碳钢, 不锈钢或艾尔合金 |
3 | 直边的厚度范围 臀部焊接没有凹槽 | 在所有模型中相同: 6〜15毫米 |
4 | 火焰的工作速度三重 切割焊接凹槽 | 在所有模型中相同: 无阶段调整,A.C.逆变器控制100〜800mm/min。 |
5 | 通过焊接的熔体工作速度 | 在所有模型中相同: 无梯度调整,A.C.逆变器控制200〜1000mm/min。 |
6 | 闲置的三重切割速度 火炬和屁股焊接火炬 | 2400毫米/分钟。 |
7 | 金属板喂养速度 机器 | 恒定速度为2500 mm/min。 |
8 | 焊接类型 | 通过焊接融化:浸没的电弧焊接 / CO2气体 屏蔽 |
9 | 一块金属板 关节长度范围之前 | 9000〜15000毫米(可以是特殊的) |
