正如您可能从附带的第一张照片中观察到的那样,在MP20板接头焊接机的对接焊接台之前,有一个400L水箱。作为机器的补充单元,它在成功运行平坦对接焊机方面起着关键作用。
1) MP20是MP系列板对接接头机的经典模型。正视图和设计的侧视图,请检查2nd和3路草图。机器的目的是通过在平坦的对接焊机中焊接到臀部两块金属板。
2) 这意味着,在许多大型项目中,可以将2张2m宽和15m长的钢板分成2m的宽度和30m长的钢板 - 例如大型直径的纵向锯管,该管道应用于天然气运输中,钢板的原材料需要这么长的时间才能弯曲到大管道中。

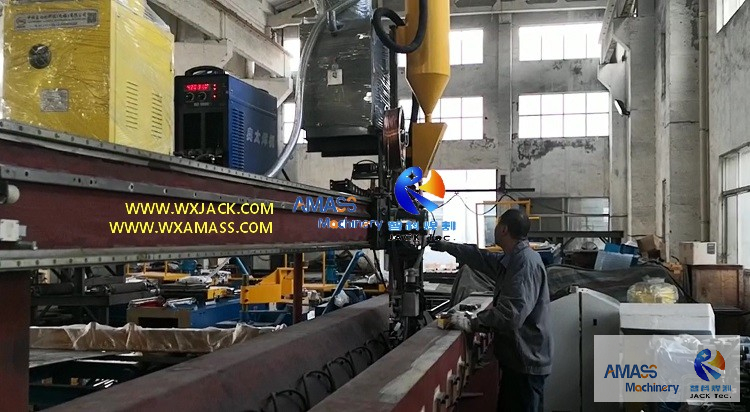

主框架是MP系列板接头焊接机的核心部分。它具有龙门式平台和对接焊接桌的两个主要部分。这两个部分是分裂的类型,未组装在一起。有关Gantry平台的结构和主要功能,请查看“MP40板对接焊接机”。在这里,让我们探索对接焊接桌,这是平坦对接焊机的“核心”:
一个) 请检查3路和4Th照片:焊接桌的设计草图和物理照片。在MP系列板对接接头机中,它具有两个主要功能,可以用作工件固定装置,以及通过技术(单侧焊接双侧形成)的熔体工作点;
一世。 两块梯形横截面形状全长盖,彼此面对面;
ii。 铜垫单元,其高程驱动单元和水冷却系统;
iii。 固体基础床;
一个) 您可以观察它的外观和4个内部结构Th照片和3路素描分别。在一组MP系列板对接焊接机中,有两块如此的全长盖,它们的面对面排列,形成枪托桌子的顶部;
b) 在平坦的屁股焊机的工作中,两块全长盖在两块金属板上的夹紧力:您可以从3中检查路草图,有几块液压油缸安装在全长盖内的水平位置,它们在压块上施加力。
C) 油缸的数量取决于MP系列板接头焊接机的有效中风(最长的焊接接缝):每300〜350mm安排每300〜350mm。因此,对于最大宽度2000mm的MP20板接头焊接机,必要的油缸应为:2000 mm/ 300mm = 6中的全长盖,或一组平坦的对接焊机中的12件;
一个) 好的,让我们回到本产品部分的开始主题:400L水箱。它如何通过技术焊接在MP系列板接头机中与熔体连接? ---这是铜垫单元,该单元在5中显示Th照片。您会发现从铜垫的端面孔的孔中有两个螺纹 - 这些是冷却水的通道:蓝色软管直接连接在铜垫和水箱之间,从而形成冷却水路环路屁股焊机;
b) 对于通过技术融化和在此过程中使用铜垫的使用情况,请查看“产品部分”MP35板接头臀部焊接机”;有关机器的详细工作步骤,请查看“ MP30板接头焊接机”的产品部分。
以下是MP20板对接机的技术参数:
不。 | 范围 | MP20板接头焊接机 (平坦的对接焊机) |
1 | 对接接头的金属板。 宽度 (对接接头焊接接缝最长 长度) | 2000毫米 |
2 | 金属板的枪口关节厚度 和材料 | 所有模型都相同: 厚度:锯6〜40mm,CO 2〜6mm2焊接 材料:低碳钢, 不锈钢或艾尔合金 |
3 | 直接臀部焊接无 凹槽厚度范围 | 所有模型都相同: 6〜15毫米 |
4 | 火焰三重切割用于制作 焊接凹槽的工作速度 | 所有模型都相同: 无阶段调整,A.C.逆变器控制100〜800mm/min。 |
5 | 通过焊接工作融化 速度 | 所有模型都相同: 无梯度调整,A.C.逆变器控制200〜1000mm/min。 |
6 | 闲置的三重切割速度 火炬和屁股焊接火炬 | 恒定速度为2400 mm/min。 |
7 | 金属板旅行速度 沿着整个机器 | 恒定速度为3000毫米/分钟。 |
8 | 焊接模式 | 淹没的电弧焊接 / CO2气屏蔽 通过焊接融化 |
9 | 一件长度范围 金属板 | 9000〜15000毫米(可以是特殊的) |
