Z18中型 半自动H型钢组立机

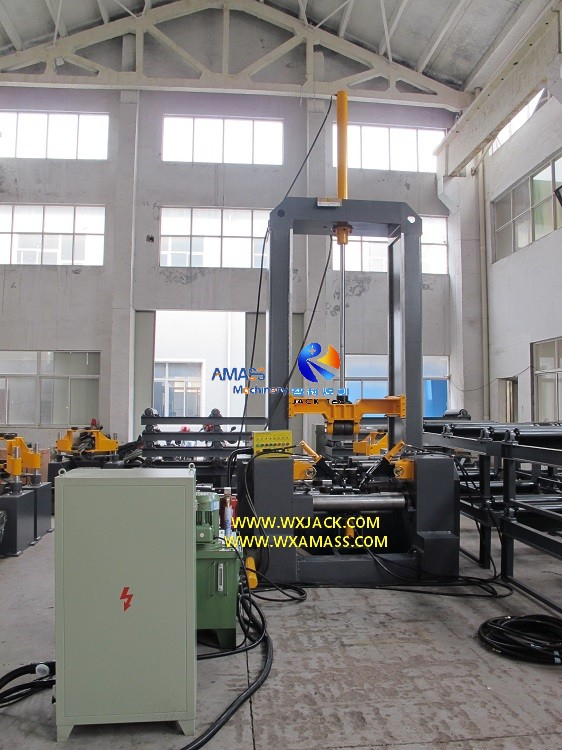

背景：附图中第一张照片中的 Z18 自动对中H型钢组立点焊机正在无锡智科工厂进行安装和调试。

一、Z18自动对中手动点焊H型钢组立点焊机的使用方法及工作步骤概述：

1) Z18工字钢组立机的成品工件：H型钢腹板高度可达1800mm：

工字钢组立机生产的成品H型钢：（图1）

2) H型钢组焊机的后续H型钢生产设备：

工字钢组焊机产出的成品H型钢工件并不是可供客户直接使用的最终H型钢成品。接下来，对于组立并点焊的 H 型钢需要：

a) 采用H型钢埋弧焊机进行埋弧焊；

b) 然后在H型钢矫正机中进行矫正；

3）相关机型：Z15、Z18、Z20H型钢组立机这三种型号的工作步骤与前面“Z15自动对中自动焊接H型钢组焊机”型号类似。

二、应用手动点焊的H型钢组立机的优缺点：

1）手动点焊工字钢组立机的优点：

a) 手动CO₂点焊相对于自动焊接的优势，首先是该H型钢组立点焊机设备的购置投资相对较低：

无锡智科 Z18 H型钢组立点焊机的作业现场：（图2）

b) 其次是减少了H型钢组焊机的维护和维修工作：由于去除了全自动H型钢组立机中的PLC、变频器和相应的辅助机械单元，因此潜在的故障点减少了；

2）同时，H型钢组立机中的手工CO₂点焊工作方式也有其缺点：

a) 对操作人员的要求：需要两名操作人员同时进行焊接（他们应站在H型钢组立机的两侧，同时焊接工件两侧的两条焊缝），而不是全自动H型钢组立机中只有一名操作人员；

工字钢组立机产出的对称H型钢截面图：（图3）

b) 焊接质量：与H型钢组立机中自动CO₂定位焊保证的一致性焊缝相比，手动CO2定位焊通常焊接出的H型钢偏差明显更大，这对焊接过程质量控制提出了很大的挑战；

c) 操作人员技能：在这方面，手动CO2点焊工字钢组立机的操作人员应具有相当熟练的焊接技能；

3）自动与手动CO₂点焊H型钢组立机在市场上的应用：

a) 国内客户偏好：一般来说，在中国，目前在购买自动对中H型钢组立机时，手动CO₂点焊型号比自动CO₂点焊H型钢组立机选的更多；

b) 海外客户偏好：而对于出口Z系列H型钢组立机，自动CO₂点焊型号应用较多。

三、Z系列手工点焊H型钢组焊机的投入使用：

1) H型钢组立机的辅助实用程序：

从自动对中手工焊接工字钢组焊机的工作过程中可以看出，在其一段焊缝的完整作业周期中，H型钢工件需要经过H型钢组立机两次:

a) 第一次组焊成⊥型（T型钢），完成第一、二条焊缝焊接：

H型钢组立点焊机生产的 T 型钢：（图 4）

b) 第二次组焊成工字钢，完成焊接第三、四条焊缝：

H型钢组焊机的成品H型钢示意图：（图5）

c) 物流单元：在此过程中，行车用于将⊥形工件翻转并送回H型钢组立机的输入侧。为此，Z系列H型钢组立点焊机需要安装在有行车的车间位置；

2）H型钢组焊机配置的CO₂焊接电源：

a) 合适型号：对于工字钢组立机应用的CO₂焊接电源，自动焊接型号我们配备国产或日本品牌的350A电流焊接电源型号：

配置于H型钢组立点焊机的CO₂焊接电源：（图6）

b) 手工焊接型号，通常由客户自备电源。所以，有时是350A规格，有时是500A规格，这两种选择在使用H型钢组立机时都是可行的。

四、 Z18 自动对中手工焊接H型钢组焊机的技术参数：

以下是Z18 自动对中手工焊接工字钢组立机（工字钢组焊机）的技术规格:

型号	Z18 自动对中手工焊接H型钢组立机 （H型钢组立点焊机）
H型钢腹板高度 (mm)	200 ~ 1800
H型钢腹板厚度 (mm)	6∽32
H型钢翼板宽度 (mm)	200∽800
H型钢翼板厚度 (mm)	6∽40
H型钢长度 (mm)	4000∽12000
H型钢最大重量	20 吨
H型钢组立机 输入、输出辊道长度	3 x 2600 mm each
H型钢组立机 输入、输出辊道电机功率	1.1 kW x 2
主电机功率	5.5 kW
H型钢翼板、腹板对中装配方式	自动对中夹紧
H型钢组焊机 点焊模式	操作人员手工CO2 点焊
