Z15 自动H型钢组立点焊机

Z15 H型钢组立机的用途及工作场地：

背景：附图第一张照片中的Z15型自动H型钢组焊机是在无锡智科生产的出口东欧自动H型钢生产线上拍摄的。

一、Z15自动H型钢组立点焊机的用途：

1）用途：Z15自动H型钢组立机是H型钢生产线中基础的、不可或缺的、应用最广泛的H型钢生产设备之一；

2）工艺步骤：该H型钢组立机实施焊接H型钢生产过程的第一步：

Z15自动H型钢组立机的工艺技术路线：（图1）



a) T 型钢组立：将一块翼板和一块腹板组立点焊成“┷”型梁，或倒 T 型梁；

b) 组立成H型钢：将组装好的T型钢翻转180°，组装第二块翼板，使工件成为一块H型钢；

3) H型钢组立点焊机中复杂的电气逻辑控制：

H型钢生产线的三台基本H型钢生产设备中：

a) Z系列 H型钢组立机；

b) LHC/LHA/LHT 系列 H型钢埋弧焊机（H型钢龙门焊）；

c) HYJ/ YTJ 系列H型钢翼板矫正机，

H型钢组立点焊机是H型钢生产设备工作步骤逻辑控制最复杂的一种，它采用PLC（可编程逻辑控制器）作为核心控制单元；

4）H型钢组立机的T型钢、H型钢装配方式：

正如Z系列H型钢组立机产品类别中介绍的那样，从腹板与翼板的对中方式（本质上是H型钢组立机的装配方式）来看，有两种：

a) 自动对准H型钢组立机：自动控制；

b) 手动对中H型钢组立机；

5）Z15 H型钢组立机的特点：

Z15自动控制可以被视为H型钢组立机的“标准”型号，因为以下两个因素：

a) H 型钢腹板的最大高度：Z15自动H型钢组立机生产的H型钢腹板高度允许尺寸为1500mm，是钢结构行业最流行的H型钢生产线的工件尺寸；

b) 控制方式：第二个原因是自动组装和自动CO2点焊的工作模式是客户最喜欢的H型钢组立机配置。

二、Z15自动H型钢组立机的工作工艺特点：

1）H型钢生产线Z15自动H型钢组立机的设计示意图：（图2）

2）在Z15自动对准H型钢组立点焊机中精确组立焊接H型钢：（图3）

3）装配方式：Z15 H型钢组立点焊机自动焊接时，当H型钢被液压油缸驱动的对称布置的偏心轮夹紧时，两台CO2焊接电源在H型钢两侧同时进行点焊：

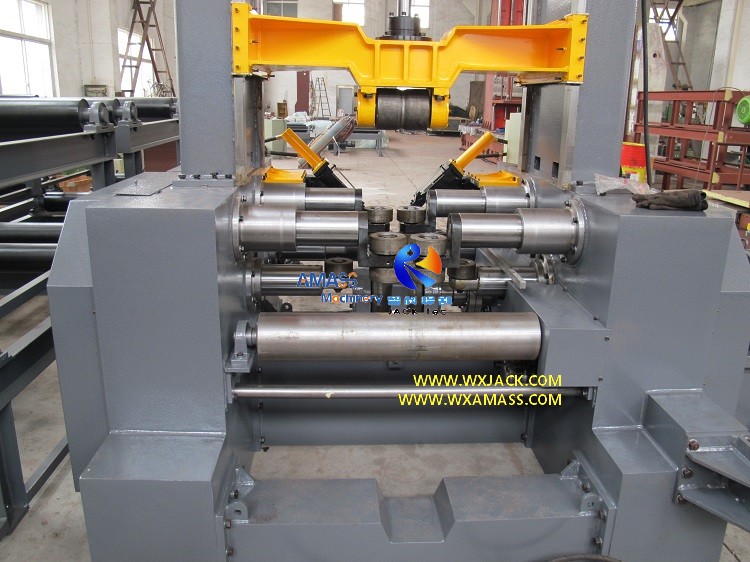

H型钢组立点焊机的核心工作单元：（图4）

H型钢组立点焊机配置的CO₂焊接电源：（图5）

4）PLC控制：Z15H型钢组立机电控系统中工件送料、装配、点焊全过程均由PLC控制，精度好、自动化程度高：

H型钢组立机中焊枪运动由PLC控制：（图6）

5）工艺参数：另外，H型钢组立机的工艺控制参数，如CO2焊缝各段长度、焊接速度等，可根据实际工作现场，通过PLC编辑程序进行调节。

三、Z15 自动H型钢组立机的技术参数：

以下是 Z15 自动H型钢组立点焊机的技术参数:

型号	Z15 自动H型钢组立机 （自动H型钢组立点焊机）
H型钢腹板高度 (mm)	200 ~ 1500
H型钢腹板厚度 (mm)	6∽32
H型钢翼板宽度 (mm)	200∽800
H型钢翼板厚度 (mm)	6∽40
H型钢长度 (mm)	4000∽12000
H型钢最大重量	20 Ton.
H型钢组立机组立速度 (m / min.)	0.5 ~ 6
H型钢翼板、腹板对中方式	自动对中，PLC控制
H型钢组立机输入辊道长度 (mm)	2600 x 3
H型钢组立机输出辊道长度  (mm)	2600 x 3
点焊方式	自动 CO2点焊，PLC控制
