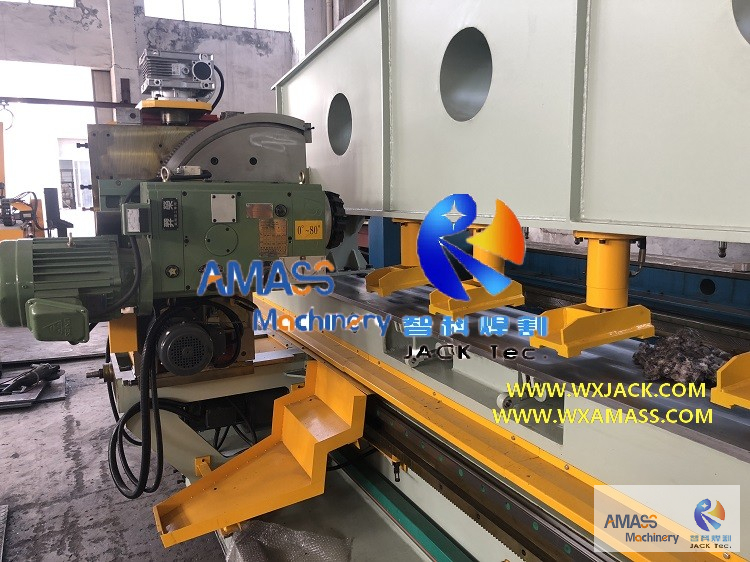

SXBJ-8双铣头自动板斜面机是一种定制的中型大尺寸的板刃铣床,配有2个铣头。
1)SXBJ-8板边缘铣床用于在具有最大类型的金属板(通常钢板)上的焊接槽。有效行程为8米;
2)2套边缘铣削单元可以在一块大型工件上一起工作,用于顶部和底部斜面,以进行一次操作,或者分开用于两块单个钣金边缘铣削。
1)在边缘铣床工作中使用Guiderails引导2组铣头; Guiderail在保证金属板边缘铣床的精确和稳定运行方面起着重要作用;
2)在板边缘铣床的龙门框架上,它安装在顶部和底部导轨上,目的是在加工焊接槽的过程中引导铣削车厢;
3)顶部导轨是精确的线性导轨,底部导轨由45#钢制成,通过螺栓和销通过锻造,归一化,加工和安装在机床床上的机床床上加工;
4)在钣金边缘铣床上安装指导方式是悬挂式和卧式式的组合;
5)底部指导方式用自润滑轴承润滑,而顶部指导方式需要通过润滑泵手动润滑。
1)XBJ和SXBJ板边缘铣床的维护对于平稳运行设备非常重要。适当的TPM(总预防性维护)应在日常使用期间设立和严格实施;
2)从机械结构的角度下,我们在手动书中提供了对这种自动钣金边缘铣床的建议。客户可以将其整合到他们的TPM中。
以下是SXBJ-8自动双头自动板边缘铣床的规格:
模型 技术参数 | SXBJ-8双铣头 板材斜面机 |
最大限度。板斜长度(mm) | 8,000 |
铣头的电源和RPM | 7.5 kW,1440 rpm |
边缘铣头的主轴RPM | 75〜420 r / min。,6等级通过手轮 |
液压动力电机 | 5.5 kW. |
铣头数量 | 2套 |
板材倒板的板厚度 | 6〜50毫米 |
顶部铣削单元的铣削角度 | 0°至+ 45° |
铣削角度的铣削角度 | -45°至0° |
边缘铣削速度 | 130~1000 mm / min。 (VFD,逆变器控制) |
闲暇速度高 | 4000毫米/分钟。 |
适用的脸部直径 | D =Ø125〜Ø320mm(Ø200供货) |
液压千斤顶的数量 | 12件 |
液压额定压力 | 5.5 MPA. |
液压工作压力 | 3.5 MPa. |
液压系统流量 | 47 L / min。 |
工作宽度 | 450毫米 |
