工件便捷上下料SXBJ-8双动力头钣金铣边机

一、工件便捷上下料SXBJ-8钣金双动力头铣边机的功能：

1、SXBJ-8板材高级配置铣边机的适用工件：

1）规格：长度至8000mm，宽度至2500mm，厚度6mm至100mm的金属板；

2）材质及应用场合：铣边机工件大部分为碳钢板，应用于锅炉、电厂、造船等行业；

2、SXBJ-8钣金焊接坡口加工设备的功能：

1）XBJ、SXBJ系列钣金铣边机是重要的焊接坡口加工设备：将工件钢板的边缘加工成直端面，或上、下斜边；

2）SXBJ-8板材双动力头铣边机加工直、上、下斜坡口示意图：（图1）

3）无锡智科 SXBJ-8钣金铣边机生产的直边端面：（图2）

4）无锡智科 SXBJ-8钣金高级配置铣边机在碳钢板上加工出的下斜边坡口：（图3）

5）SXBJ-8型高级配置铣边机配备专用端面刀片，还可加工U型圆端面坡口：（图4）

二、工件便捷上下料SXBJ-8高级配置铣边机的优点：

1、XBJ系列钣金铣边机操作过程中可能存在的风险：

1）功能：如前所述，XBJ、SXBJ系列钣金铣边机是一种大型焊接坡口加工设备，加工大尺寸重钢板；

2）工作方式：铣边前将钢板装入铣边机，铣边后取出的传统方式是采用手动推拉的方式；

3）操作隐患：可以想象，这是相当危险和不安的，不仅考虑到钢板的尺寸和重量，而且钢板的锋利边缘可能会对铣边机的操作人员造成伤害；

2、无锡智科独家配置：顾名思义，该工件便捷上下料铣边机是通过液压驱动装卸系统，将工件钢板自动装入和取出铣边机。这是无锡智科高级配置铣边机独有的功能；

3、无锡智科专利液压驱动钢板自动上料支架，配备铣边机：（图5）

4、铣边机液压自动钢板上料系统工作原理：

1）结构：从上图可以看出，该铣边机自动系统由若干个支架组成，其顶面安装有排列的滚轮；

2）工作方式：铣边机准备期间，在液压油缸的驱动下，滚压辊旋转，带动钢板前进；

3）钢板搬运：钢板被送到铣边机工作台适当位置后，液压搬运系统停止运行，通过支架上的插塞将钢板定位；

5、性质：配备该液压自动搬运系统的铣边机可以定义为高级配置铣边机；

6、该高级配置铣边机的液压加载系统的运行情况请查看本产品部分所附视频。

三、工件便捷装卸SXBJ-8钣金双动力头铣边机的其他技术特点：

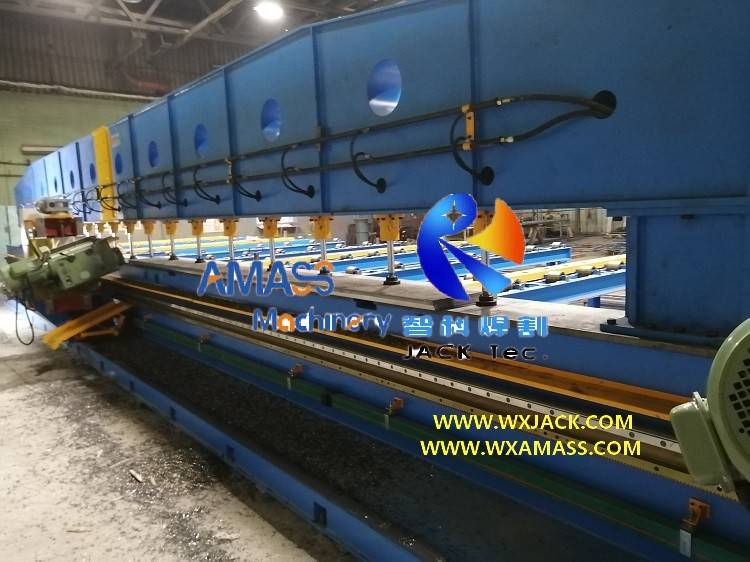

1、从附图第一张及下图可以看出SXBJ-8板料高级配置铣边机整套设备的现场安装及布置：（图6）

2、这张照片是在SXBJ-8 双动力头铣边机的背面或操作侧拍摄的。让我们一一回顾一下：

1）液压驱动工件钢板装载系统：SXBJ-8钢板铣边机上图中黄色框；

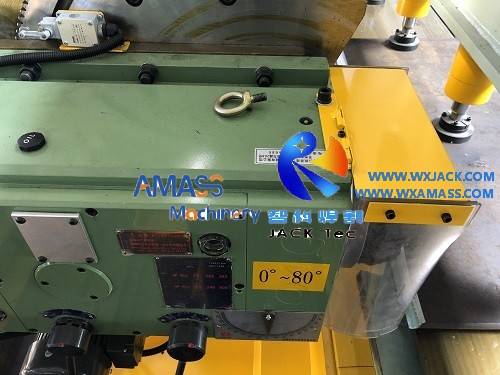

2）2组铣削动力头及其移动拖板：SXBJ-8钣金铣边机上图中橙色框：

a) 从其安装方向来看，左侧一组铣削单元用于进行下边缘倒角铣削，右侧一组铣削单元用于进行直边和上边缘铣削；

b) 双动力头铣边机的底边坡口安装方向：（图7）

3）负责铣削单元拖板水平运动的引导精密直线导轨和传动齿条：SXBJ-8板料端面倒角机上图中浅绿色框；

4）液压油管管路：SXBJ-8板料铣边机上图中浅紫色框。

四、工件便捷上下料SXBJ-8钣金铣边机技术参数：

SXBJ-8型双动力头铣边机的技术参数如下：

型号 技术参数	SXBJ-8 工件自动上下料双动力头铣边机
板料最大长度	8000 mm
板料最大宽度	2500 mm
双动力头铣边机 铣削角度	直边及上坡口：0°~ 80° 下坡口： -45°~ 0°
铣削动力头的功率及转速	7.5 kW, 1440 rpm
铣削动力头主轴转速	75 ~ 420 r/min., 6 级， 手动调速
液压电机功率	5.5 kW
铣削动力头数量	2 台
板料厚度	6∼100 mm
铣削速度	130∼1000 mm/min.   （变频调速）
动力头空载速度	4000 mm/min.
刀盘直径	D=Ø125 ~ Ø320mm (铣边机发货时配置一套 Ø200mm)
液压系统压力	5.5 MPa
液压工作压力	3.5 MPa
液压系统流量	47 L/min.
铣边机工作台宽度	450 mm
铣边机工作台高度	1050 mm
