三坐标工作ZHJ&PHJ H型钢组焊矫正一体机

1。     关于ZHJ和PHJ的新观点，三h梁制造机:

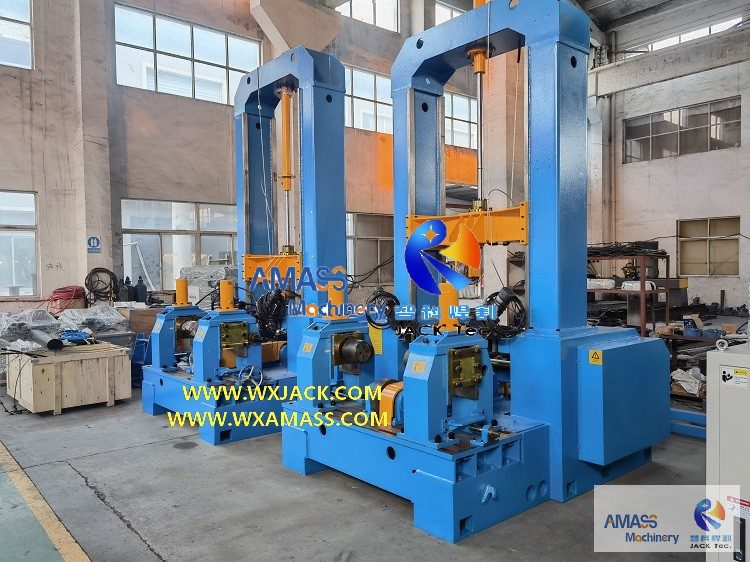

1）       ZHJ8015 i光束组件的两组主帧焊接焊接整数机器站在Wuxi Jack Workshop的一角进行演示，

没有安装：

一个）        功能单元：液压泵站/电动板/锯电源；

b）       焊接支撑单元：焊接通量料斗/回收单元/电线馈线；

C）        运营站：锯电源/小吊坠的操作面板/控制台；

2）       这为我们提供了关于空间视图中中央工作单元（组装/焊接/拉直）的新观点，这可以帮助我们更好地了解这三合一合一的I梁制造机的工作原理。

2。     ZHJ和PHJ集成自动H梁焊接机中的三个坐标系统下的中央工作空间:

1）       在这里，我们使用PHJ集成的自动锯H梁焊接设备的基础框架进行解释。 2^nd和3^路照片在其中央工作区（侧视图与前视图）在不同的生产阶段（调试与准备发货）中给出了不同的视觉角度，在PHJ集成锯H梁焊接机的订单转换循环中；

2）        让我们将其放入三坐标系统并进行观察:

站在材料入口点（3中的中间底部^路照片），并将其作为坐标来源。与3的摄影师完全相同^路照片;

可以设置三坐标系统：

一个）       使材料流向拉直单位作为X轴的正面。考虑一下：这也是机器操作的时间轴；

b）       您的手向右和向左为Y轴的正面和负面的一面；

C）       您的手向上和向下是Z轴的正面和负面的一面；

3）        因此，三坐标系统中机器工作单元的位置是什么?

一个）        x的时间轴:

          一世。             ZHJ和PHJ自动H梁焊接设备的组装和焊接机制在X轴沿着相同的坐标位置。这意味着，组装和焊接同时进行。

       ii。             伸直单元沿X轴处于较大的正位置。因此，矫直工作是在组装和焊接旁边完成的；

b）       z轴的工件长度方向:

          一世。             焊接单元沿Z轴比组装单元具有更高的正位置 - 因此，在ZHJ&PHJ I Beam组件组件的物理空间中，两个同时执行的作业不会相互冲突；

       ii。             组装单元在沿z轴的拉直单元中具有相同的位置---因为这两种机制用于在不同的时间点纵向和着装工件的纵向方向；

C）        Z轴的工件横截面:

组装/焊接/拉直的三个单元在对称中沿y轴具有相同的正和负对称位置---肯定，Y轴确定了Zhj&phj在Zhj&phj中的工件h梁/ i梁/ t梁的横截面效应，一台I光束制造机，应以对称样式处理；

4）        插图:

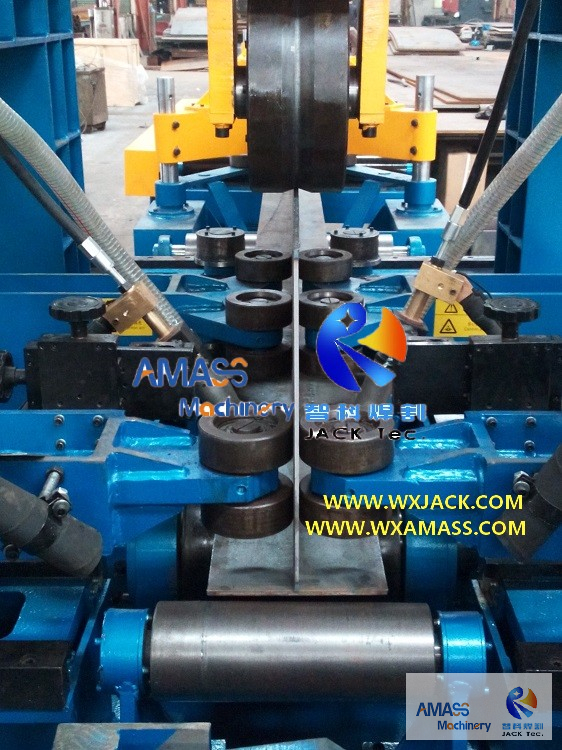

一个）       4^Th照片，带有一块T光束制作，可以在这款集成的SAW H梁焊接机中合作地合作组装和焊接单元。拉直单元在屏幕外，看不到；

b）       5^Th和6^Th照片显示了拆卸状态（绘画后）和组装状态（在绘画之前）分别具有顶级龙门。

5）        结论:

在ZHJ&PHJ自动集成的SAW H梁焊接设备的精致而巧妙的设计设备中，需要考虑并仔细计算所有元素的尺寸/位置。功能单元的操作，请参阅产品部分PHJ15 i光束组件焊接直立的整体机器.

3。     技术参数:

对于这款ZHJ和PHJ积分功能自动锯H梁焊接机：
