HB1500高效自动焊接H型钢生产线

HB1500 H型钢生产线背景：

1）附图第一张照片是在无锡智科生产的HB1500自动H型钢生产线埋弧焊工位拍摄的；

2）从照片中可以看到，LHC H型钢龙门焊机的45°钢结构翻转设备上正在焊接一块焊接H型钢。

一、HB1500自动焊接H型钢生产线的应用：

1）功能：HB1500埋弧焊自动H型钢生产线是生产中型焊接H型钢的流水线全自动H型钢生产线：最大腹板高度1500mm。已发货H型钢详细规格请查看H型钢生产线模型部分末尾参数：

H型钢生产线焊接成品H型钢截面图：（图1）

2）别名：根据不同国家和地区当地的习惯名称，H型钢又有H型钢的别称；相应地，H型钢生产线也有工字钢生产线的同义词。

二、HB1500自动焊接H型钢生产线生产的成品工件：

1）重要材料：在钢结构行业中，H型钢/工字钢是各种工程建设中最常用的原材料，尺寸范围广泛；

2）H型钢主要2种：根据其制造工艺，H型钢分为热轧型和焊接型两大类。热轧H型钢尺寸通常较小，而焊接H型钢尺寸通常较大：

H型钢生产线生产的焊接H型钢一般尺寸：（图2）

3）HB1500全自动H型钢生产线生产的焊接H型钢尺寸为：

a) 最大腹板高度1500mm；

b) 翼板宽度200～800mm；

c) 翼板和腹板厚度分别从5mm到32mm/40mm；

d) 长度在4m～12m。

三、HB系列自动焊接H型钢生产线工艺技术：

全自动H型钢生产线生产流程主要包括以下主要步骤：

1）自动H型钢生产线板条切割工位：

a) 本工位用于将碳钢板切割成窄长条板，作为焊接H型钢的翼板和腹板：

带板作为H型钢的翼板和腹板：（图3）

b) 配套H型钢生产设备为CNC-CG4000数控带材板材切割机；

2）自动H型钢生产线的组立和点焊步骤：

a) 任务：本工位是将翼板和腹板先组立成T型钢，再组装成H型钢，同时进行CO2点焊，以固化焊接H型钢的结构：

用H型钢组装机组立点焊H型钢：（图4）

b) 所采用的相关H型钢生产机为Z15 H型钢组立机。请检查第二张照片；

3）自动H型钢生产线埋弧焊站：

a) 功能：本工位用于对上一步H型钢组立机送来的半成品焊接H型钢进行45°角焊缝埋弧焊：

2台LHC H型钢龙门焊机对称工作：（图5）

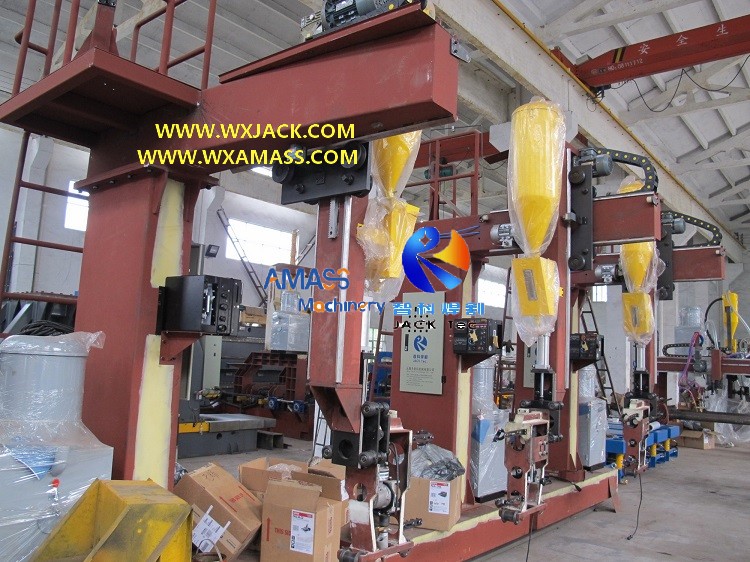

b) 配套H型钢生产设备为LHC型H型钢龙门焊机。请检查第三张照片；

4）自动H型钢生产线H型钢翼板矫直工位：

a) 作用：本工位用于矫直埋弧焊后变形翼板，H型钢龙门焊机上一工位：

H型钢矫直机矫正H型钢翼板变形：（图6）

b) 配套H型钢生产机采用HYJ-40或HYJ-800机械式H型钢矫直机。请检查第四张照片。

四、自动焊接H型钢生产线技术特点：

1）核心设备：无论是全自动还是半自动H型钢生产线，焊接H型钢的所有工艺技术都离不开上述四台H型钢生产机；

2）自动和半自动H型钢生产线的区别在于是否采用钢结构翻转设备在工位之间移动工件。请检查第五张照片：

钢结构翻转设备应用于自动焊接H型钢生产线：（图7）

3）全自动化：自动化H型钢生产线，采用钢结构翻转设备，包括翻转装置和输送机，减少焊接H型钢生产所需的操作人员，整条自动化H型钢生产线的特点是：自动化程度高，运行平稳。

五、HB1500全自动H型钢生产线技术参数：

HB1500高效自动焊接H型钢生产线技术参数如下：

HB1500型自动焊接

H型钢生产线

H型钢腹板最大宽度 1500 mm

H型钢腹板厚度6∽32 mm

H型钢翼板宽度200∽800mm

H型钢翼板厚度6∽40mm

H型钢长度4000∽12000mm

H型钢最大重量20吨

H型钢组立机 Z15 H型钢点焊装配机，

CO2点焊

H型钢埋弧焊生产机 LHC H型钢龙门焊机
