J20加强筋板元矫直机端口机

J20加强板单元矫直机为港口机械是该产品组中最常用的模型，可以满足大截面梁生产的最大份额。

1。在本节中，我们将讨论结构和主要组件J系列（包括J20）

罗纹板单元矫直机:

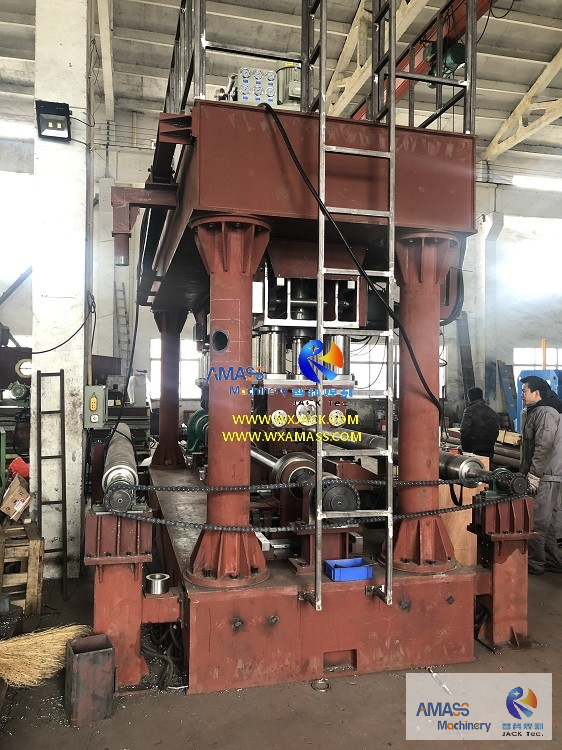

1）主体：从附图中可以看出，机器的主体是龙门架，固体床

和架空平台;

2）龙门框架主体的柱： 有四个圆柱在龙门的四个角落

框架。这些列是无缝厚的圆形管道用法兰焊接，并组装到龙门

框架通过螺栓通过法兰;

3）龙门框架主体圆柱的优点：使用这种圆形无缝管

加强板元件矫直机有两个优点：一个是圆柱的负载最大

能够承受加强板矫直工艺冲击的能力;另一个是圆柱

在该肋平板单元矫直机的整个设备上提供最佳外观;

4）床和平台：龙门架的床和平台由高强度件钢制成

钢板，具有足够的刚性和刚度，确保长期使用该肋板矫直机;

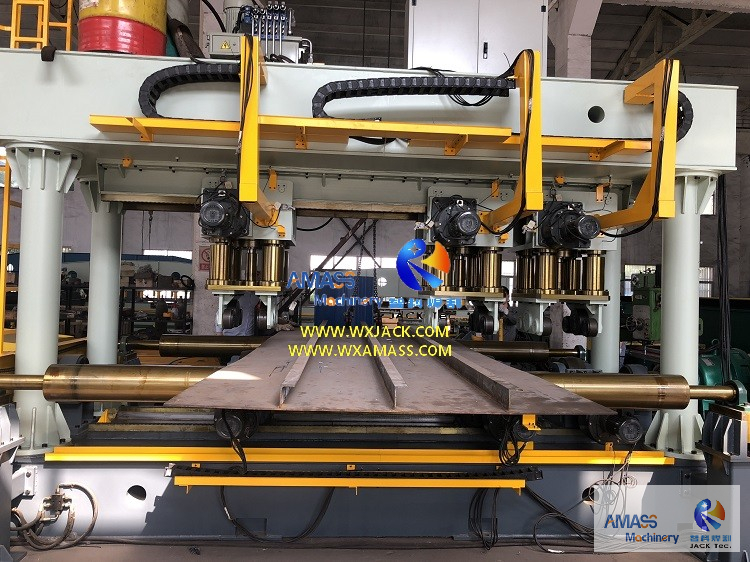

5）矫直单位：在龙门的进入侧面有三套矫直单元

框架;

6）矫直单元的配置：对于每组矫直单元，它由两件组成

顶部矫直辊与其横向驱动电机组装在一起，进入组装单元，一个

一块底部矫直辊（无形，在附接，由工件隐藏在工件和支撑辊上）。这

顶辊和底部辊保持同相和同轴.这意味着每组

矫直单元，其顶辊和底部辊移动并在一直同步地移动并停止;

7）横向运动的横向运动：这些矫直单元可以向左和向右移动

沿着加强板​​元件矫直机的顶部水平轨道，适应各种各样的

加强圈的跨度在它的板材元素的。运动是电机减速机驱动;

8）Detection：为了精确定位矫直单元，安装了用于检测的旋转编码器

矫直单元的实际位置，确保J20加强板矫直机总是

准确工作;

9）冲程管理：此外，还有电动限位开关和橡胶硬盘安装双

矫直单元横向运动的保险，确保加强板单元矫直

机器总是安全起作用;

10）按轴承：顶部矫直辊的按压轴承是正常的关键部件

钢板单元矫直机的操作。它具有足够的承载力，合理

润滑系统;

11）支撑滚筒：前后侧有一块前后支撑辊

龙门架。请检查附图。其旋转的传输与底部的旋转相连

通过链条和链轮矫直辊;

2。J20加强板单元矫直机的参数，或J20罗纹板单元矫直

机器:
