制药行业高精度光筒GMAW自动焊接中心

状态:
数量:

本段的焊接中心作为其名称暗示,用于焊接具有GMAW的不锈钢圆柱形部件,用于制药厂中使用的密封圆柱体。

抽象的在这种自动焊接中心:

1)该焊接集成站用于焊接不锈钢管厚度高达10毫米;

2)该焊接集成系统由组成一套LHZ3030焊接机械手,一套2顿

铅螺丝调节焊接旋转器,以及一套松下500gl5焊接电源

带丝网送料器;

3)焊丝在该焊接配合物中使用,可以是φ1.2mm/φ1.4mm/

φ1.6mm;

4)由于单个工作站,这种自动焊接中心的焊接机械手是静止的

手动操作列旋转。为了使未来的便利性考虑了旋转

调整焊接旋转器位置;

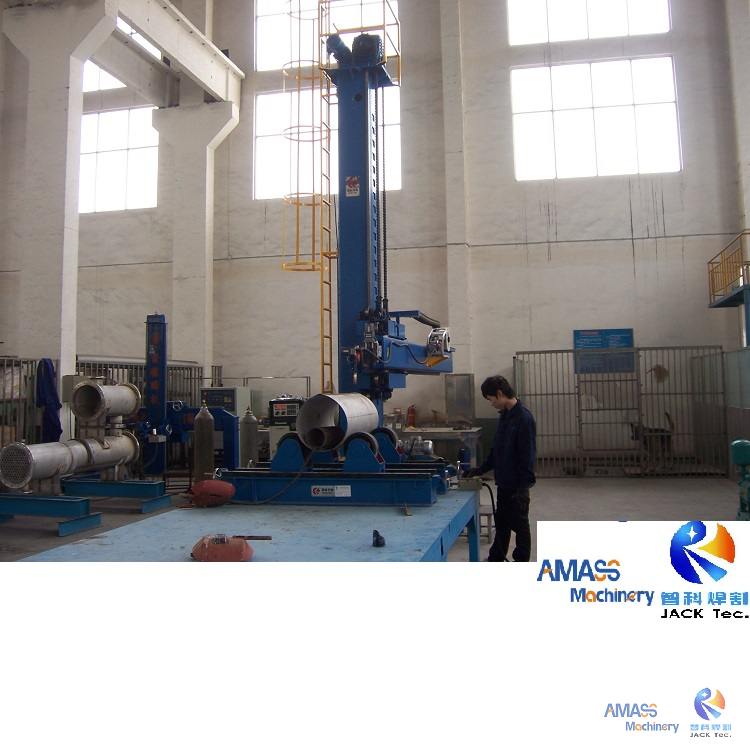

5)如在附图中可以看出,该焊接中心的2TON铅螺丝可调焊接旋转转子是

放在工作台上。这是为了宗旨人体工程学---操作员可以舒适

管理焊接过程的位置;

6)不锈钢工件内的较小和较厚的管道用作镇流器适用于此焊接中心

手术;

7)GMAW或气体屏蔽焊接过程发射弧光这对人们的眼睛造成伤害。这是

即使在该焊接集成站的自动焊接中使用焊接面罩也是如此。运营商

需要操纵和监控不锈钢工件的焊接过程;

8)W埃尔丁火炬 在这种自动焊接中心的前端安装在繁荣的前端;焊接旋转器

用作固定装置和工件的旋转;

9)缝追踪单元 通常用于控制厚工件的焊接过程(厚度高于12mm)

这涉及多次焊接。在这种焊接复合物中,薄工件(最大10mm),哪个

仅需要1〜2次焊接,缝追踪单元是没有必要;

10)这套方便的焊接中心可用于内部焊接 还。为此目的,蓬勃发展

焊接机械手需要将其降低到与工件的中心相同的水平,并扩展

进入工件以进行焊接过程;

11)这种自动焊接中心的不锈钢材料和薄厚度的工件呼唤更严格

对此的需求精密控制。除了这种焊接机械系统的设计和制造

集成系统,应用的焊接电源也有几种技术特征,以满足需求。

例如,脉冲恒定电弧长度控制--- ALC(弧长一致) 如下:

FIG1弧长 FIG2焊缝

这意味着延伸长度的变化延伸长度(在10〜30mm的范围内),弧长保持在

该高精度焊接中心的焊接过程中的恒定值。它与脉冲实现

焊接电源参数,提高动态特性和电弧稳定性大

转动该精确焊接中心的焊接质量,以最大程度降低焊接

缺陷到最低水平;

12)操作和维护在这种自动焊接中心仅涉及一个操作员。为自动

焊接中心本身,我们在控制板和远程吊坠上有操作面板(见附件

图片);对于GMAW焊接电源,它配有控制台进行管理。

图3控制台
