1 Edge Rounding Machine

Wuxi Jack的边缘圆形机,为客户提供了最好的尖端!

“边缘圆形机”上的导航栏

边缘圆形机的使用和应用领域

客户何时需要板边缘圆形机?


1.边缘圆形机的目的是什么?

1)边缘圆形机将工作零件的边缘边缘边缘分为高效率2〜2.5mm半径的圆角。舍入速度最多可达7000mm/min;
2)在操作过程中,在这台高效的端板修剪机中,工件两侧的顶部和底部边缘可以同时舍入;
3)在此过程中,不仅工作部位的边缘从尖锐的角度转变为圆角,而且边缘也获得了抛光和剥削的良好效果;

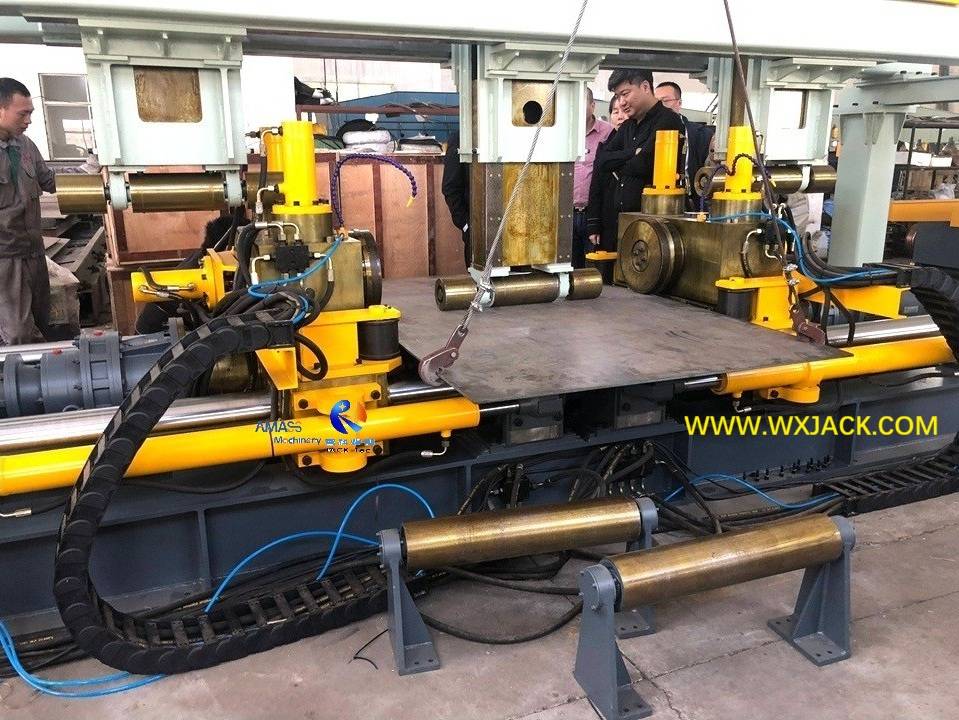

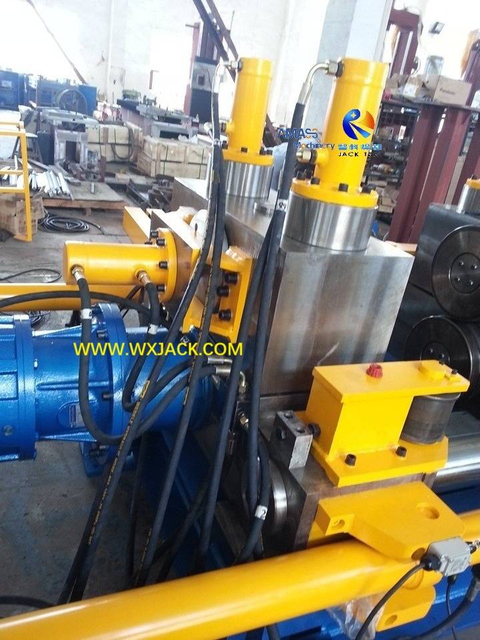

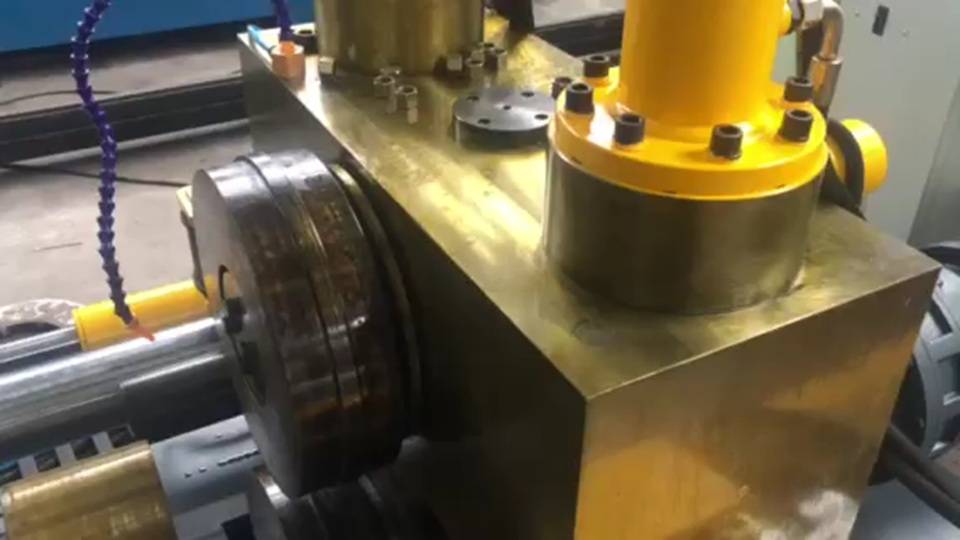

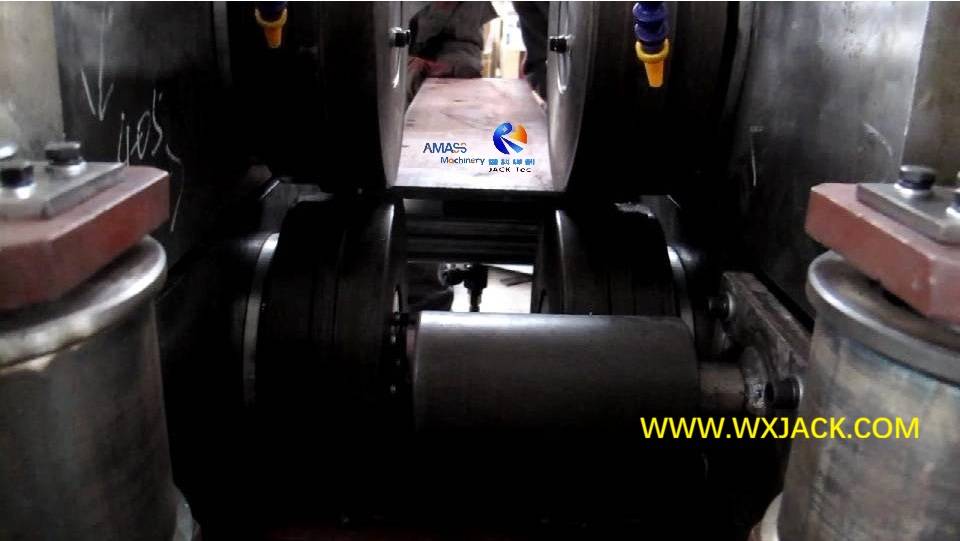

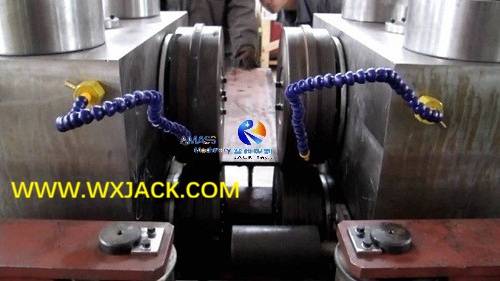

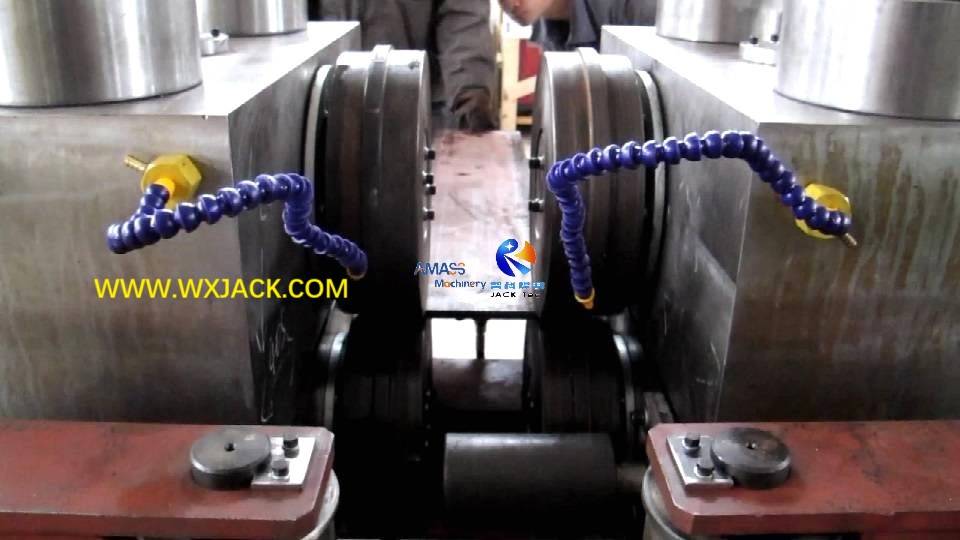

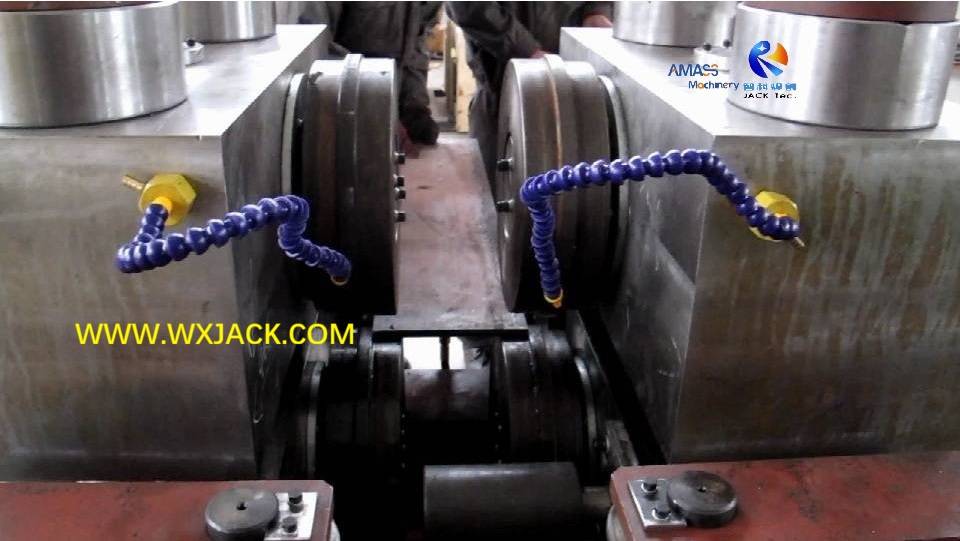

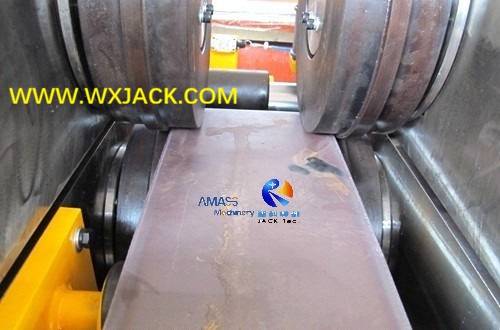

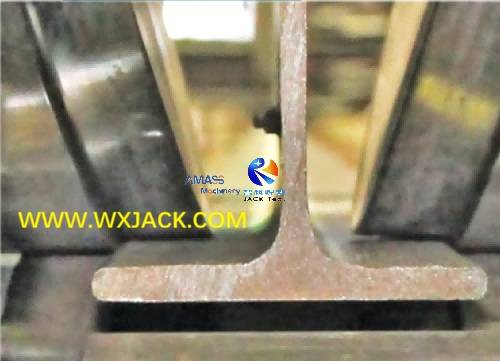

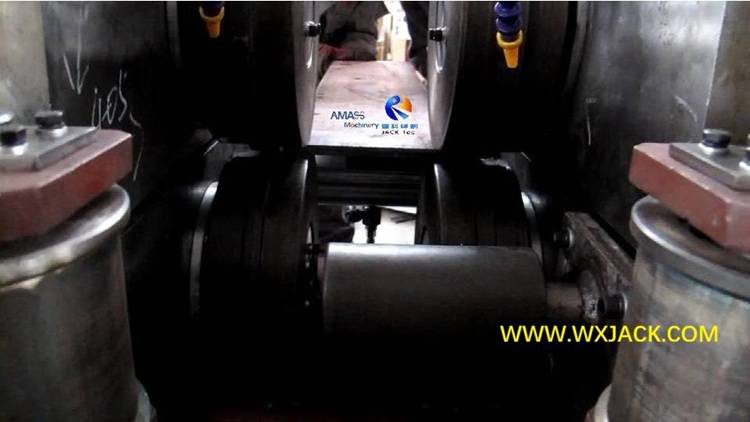

4)以下是边缘毛刺和圆形机的工作时刻的本地特写镜头

fig1边缘圆形机IMG_6479


2. Edge Deburring和Founding Machine的应用程序字段:

1)边缘舍入和修剪机是造船,港口机械和离岸钻井平台等行业中的基本和必要的设备。这些机械的共同点是它们的工作环境:海边或海上。因此,每天都被海水侵蚀,这将对涂层和绘画表面造成极大的伤害;
2)通过边缘修剪和圆形机,钢板的圆形可以大大提高其涂漆的粘附力,然后制造成最终的完成机器;并帮助保持海洋环境中最佳的绘画质量和耐用性;

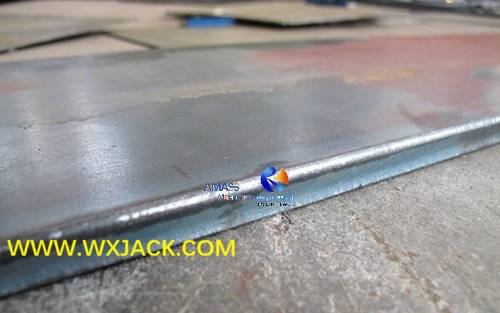

3)下面显示了从边缘圆形机传递的一件成品工作零件:

FIG2边缘圆形机器

4)此外,钢板的圆形边缘更安全,更方便地处理,并在机械制成品上更好地外观。这是引入边缘圆形和修剪机的另一个好处。
5)同样,所有其他类似于造船和港口机械类似的机器,它们在周围的水分大量水分中起作用,将在引入这种边缘毛刺和圆形机器时看到巨大的好处。

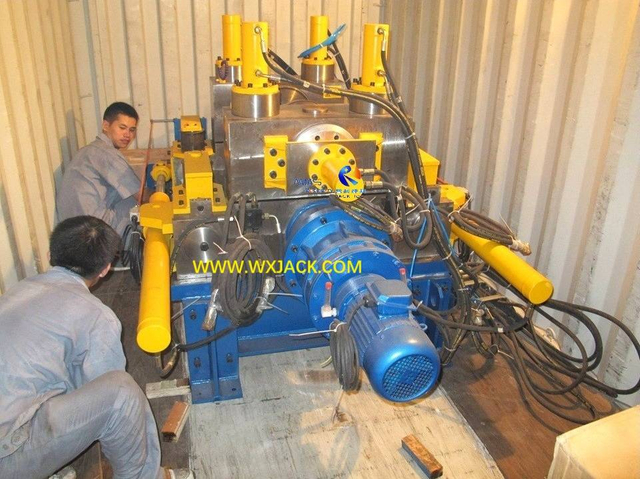

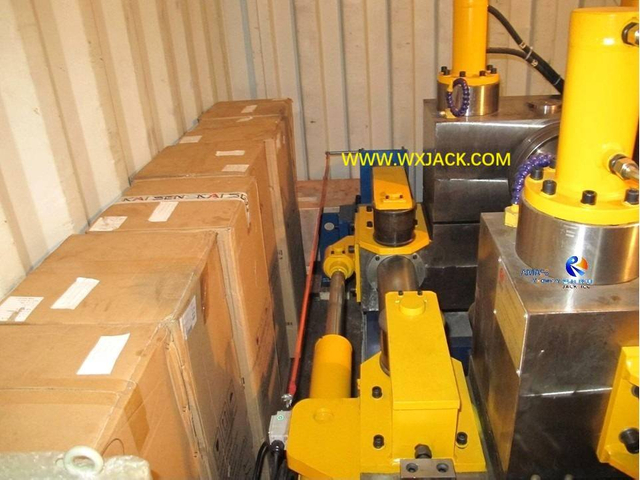

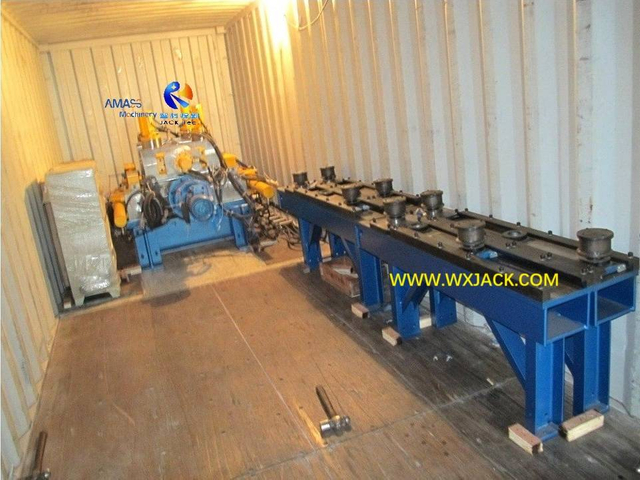

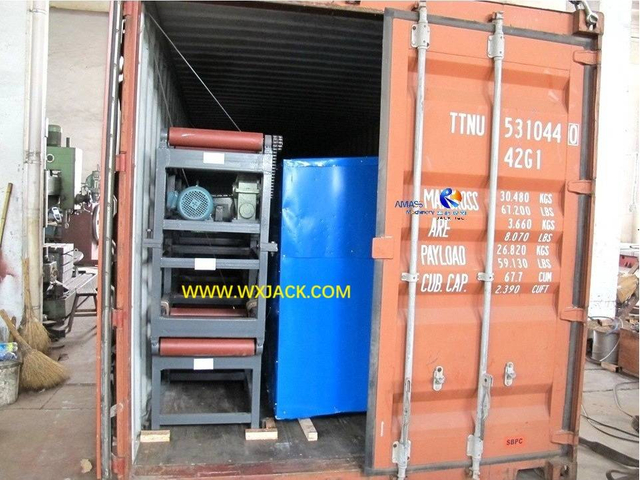

为了在Wuxi Jack的边缘圆形机交付

从Wuxi Jack传递的边缘圆形机的优势

造船和港口机械大楼是Wuxi Jack Render Service的工业之一。随着多年的探索,我们积累了丰富的系统技术知识,即如何开发我们的产品,包括RH系列边缘毛刺和圆形机。在这里,我们只是选择其中的三个为例。有关更多信息,请参阅产品页面带边缘圆形机板边圆形机:

1.找到边缘圆形机的最适用结构:

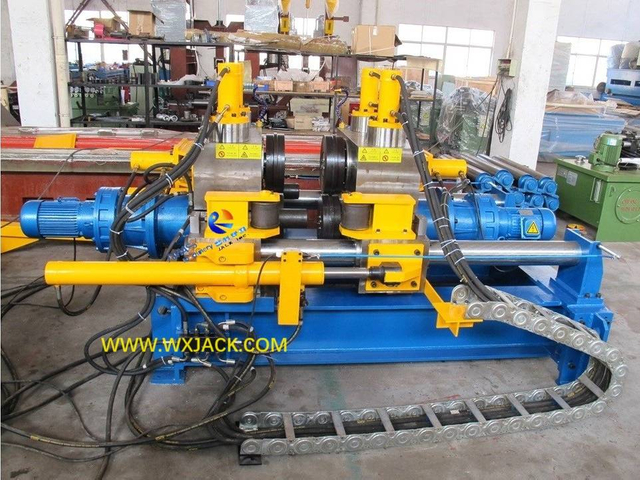

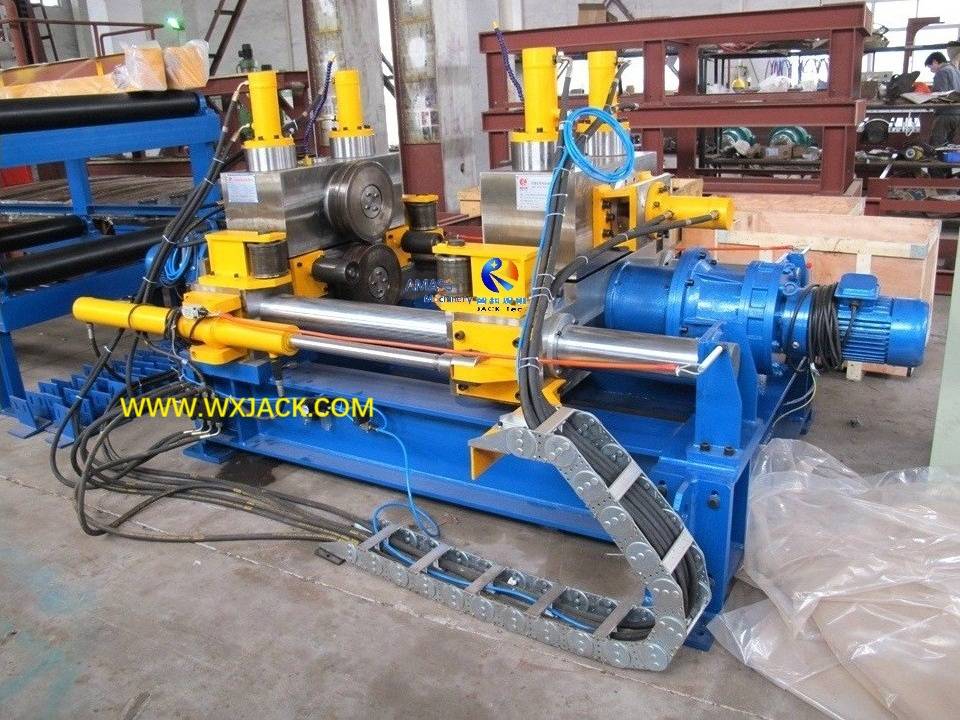

1) Different Structures for Narrow and Wide Plate Edge Rounding Machine: As you can check from the above 2 photos, the mechanical frame of small models (RH800/ RH1000) and large models (RH1000/ RH1500/ RH2000 / RH3000) of Edge Rounding Machine are different;

2) Specialty of Wide Plate Edge Rounding Machine:

a) There is “Bulge Up” issue with edge trimming and rounding on large width sheet metal, in the End Plate Trimming Machine:
b) When width of sheet metal exceeds certain level, during operation, the both ends of sheet metal will be squeezed, causing middle section to bulge up;

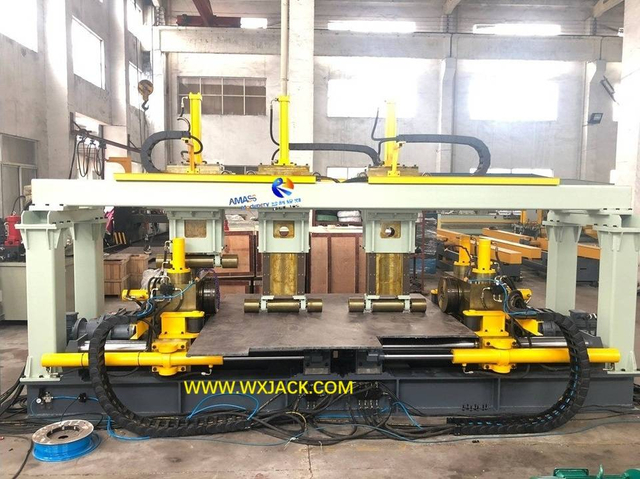

c) To counteract such negative effect of steel plate being squeezed upward, we introduce downward pressing rollers. Shown as below:

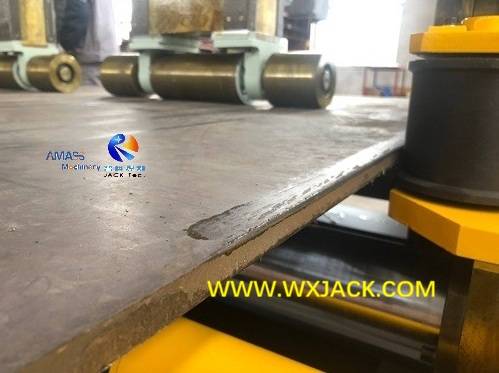

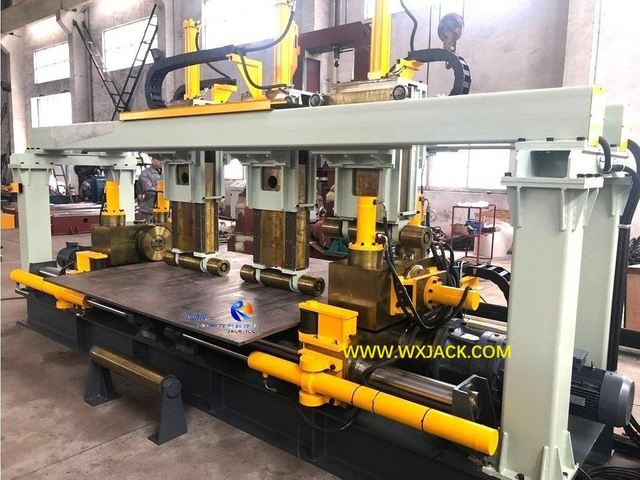

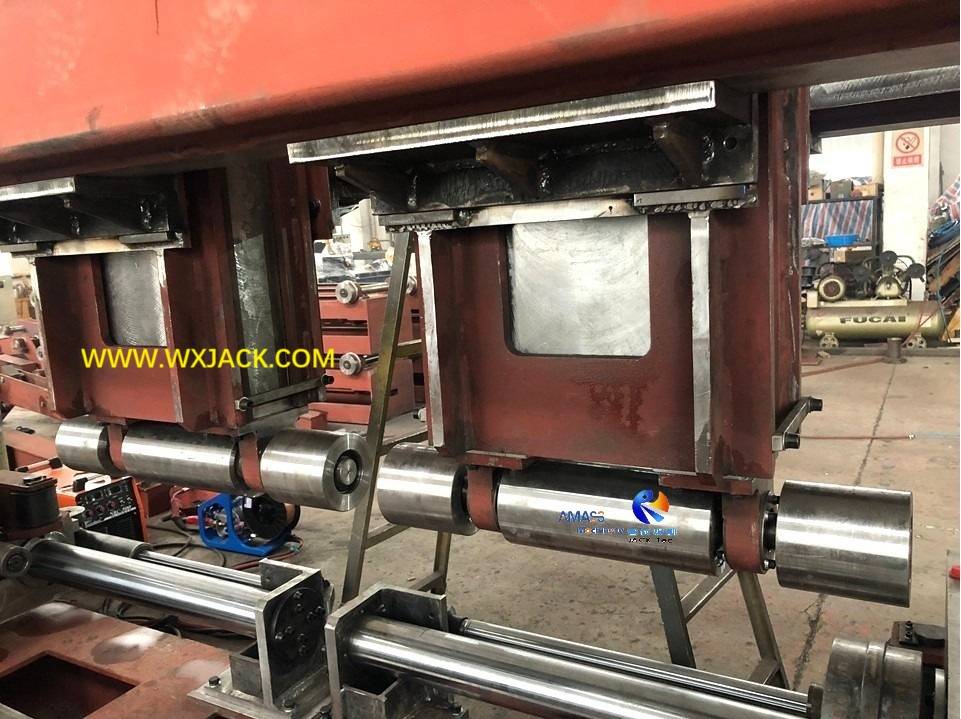

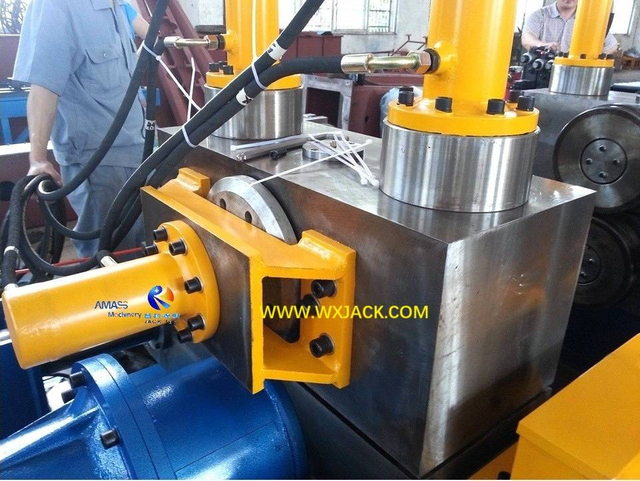

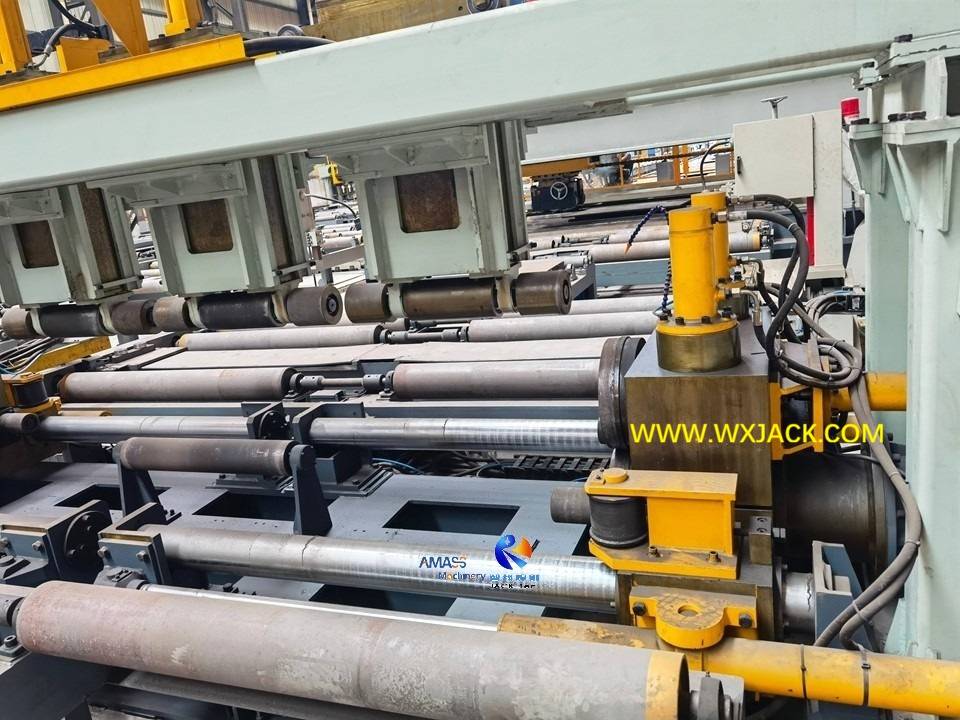

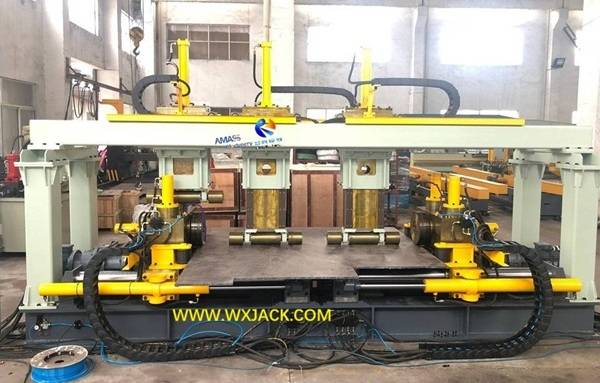

d) Down pressing roller in Wuxi JACK Edge Deburring and Rounding Machine: (Fig.9)




3) This is the principle Wuxi JACK engineering team develop our products, including RH series Edge Rounding Machine: From the unique specialty of workpiece and how to get the most ideal performance;
4) Mechanical characteristic of wide plate model is introduced in Heavy Duty 3m Width Edge Deburring and Rounding Machine;

2.集成的驱动力为边缘圆形机的运行提供适当可靠的能量:

1)RH系列边缘圆形和Deburring Machine具有复杂的工作逻辑,涉及发送的工作零件,对齐,舍入和毛刺操作,废清洁,发出...
2)我们为在端板修剪机中的每个工作步骤中选择最合适的驱动力提供精致的设计,包括重型液压油缸的主要类型空气…将这些工作单元协调成边缘毛刺和圆形机的一种设备;

3)有关详细信息,请检查产品框架结构RH1500边缘毛刺和圆形机器;

3. Edge Founding和Deburring Machine操作员的直观用户友好操作:

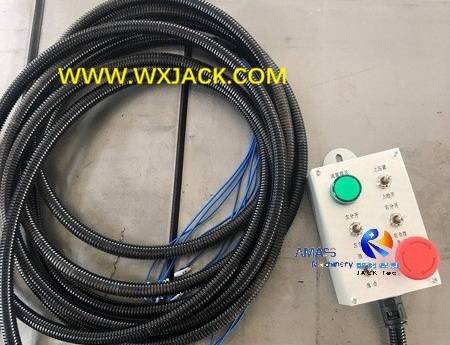

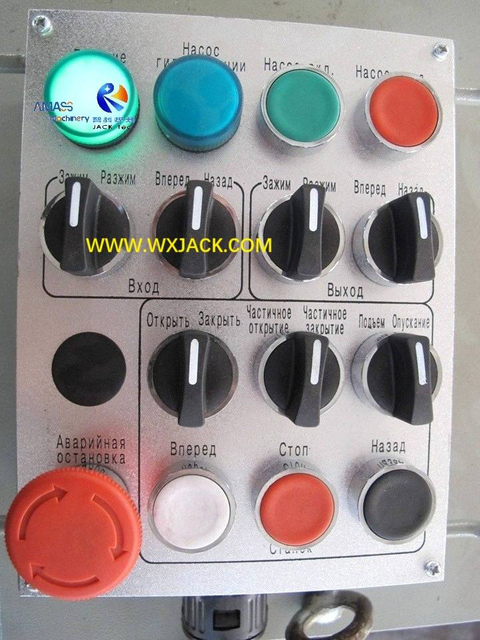

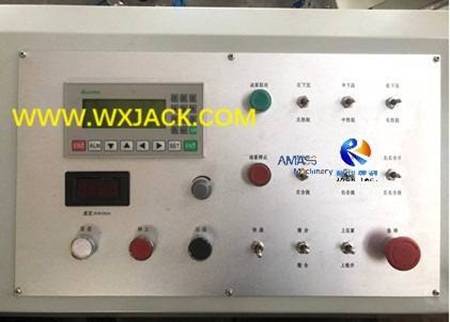

1)从上面的草图中可以找到,我们将HMI ---人体机器接口用于端板修剪机的电气控制系统;
2)这使边缘圆形机的操作员不仅可以简单地键入目标圆形半径的操作,而且还提供了有关边缘圆形机当前状态的第一手数据,包括其现有的工作时间,一起具有预期的工作生活。这些都是边缘毛刺圆形机操作的所有关键过程参数;

3)有关详细信息,请检查产品RH-2000自动板边缘圆形机器.

Wuxi Jack Edge圆形机的工作视频

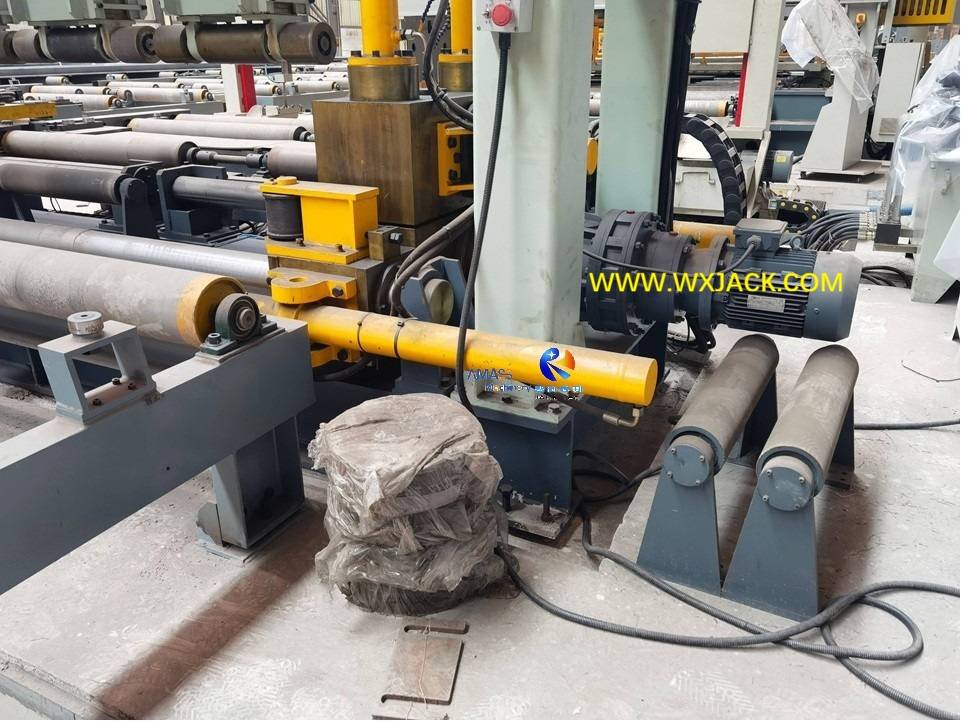

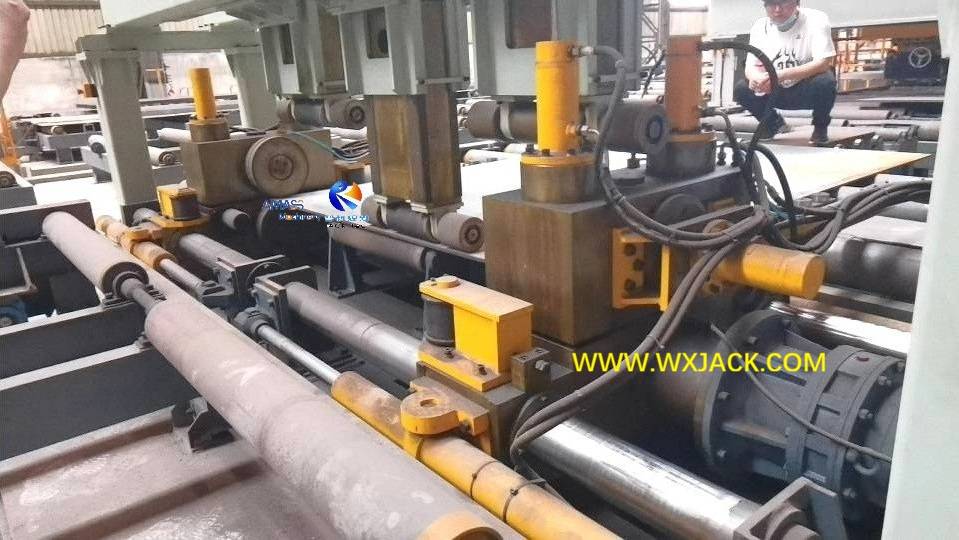

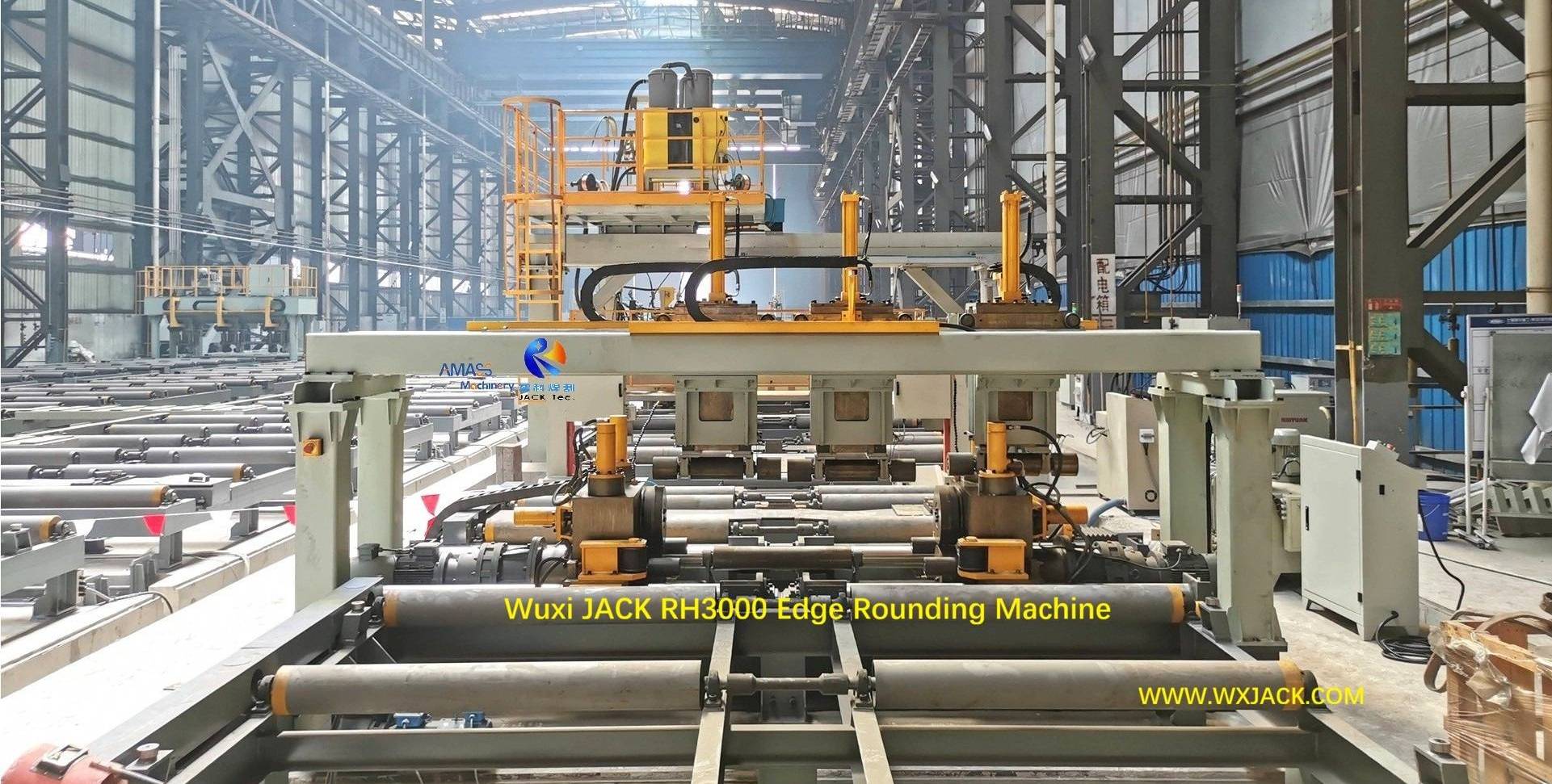

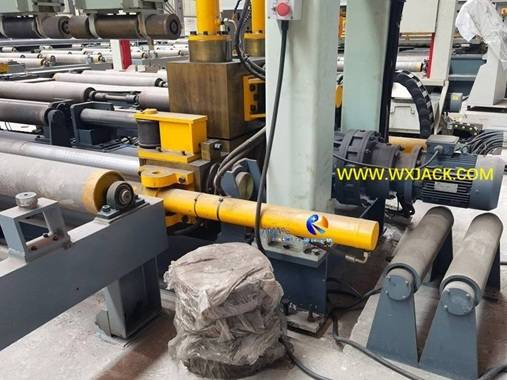

Wuxi JackRH3000边缘圆形机器客户网站的工作状况

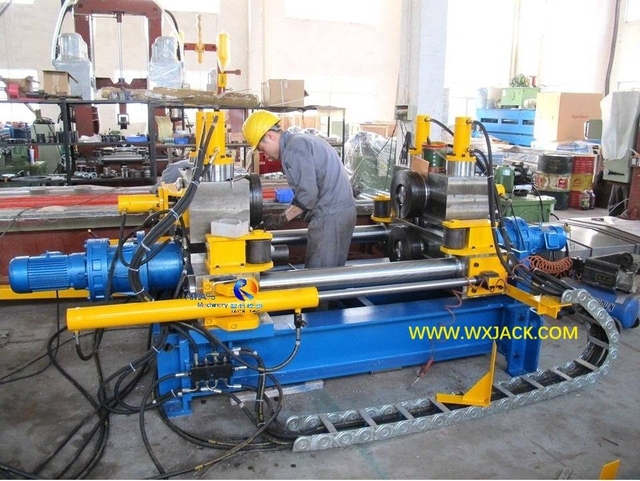

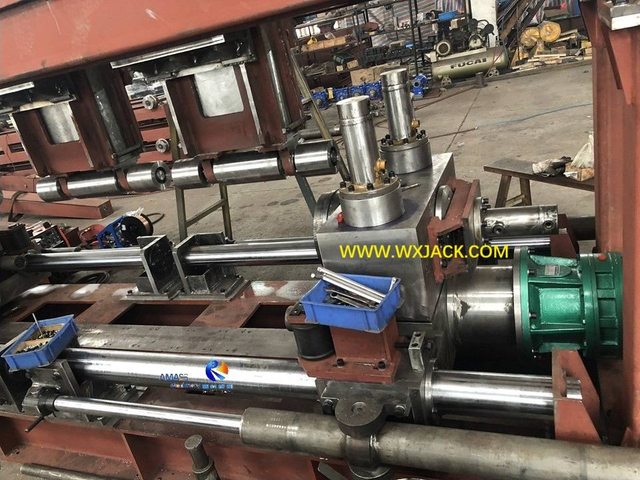

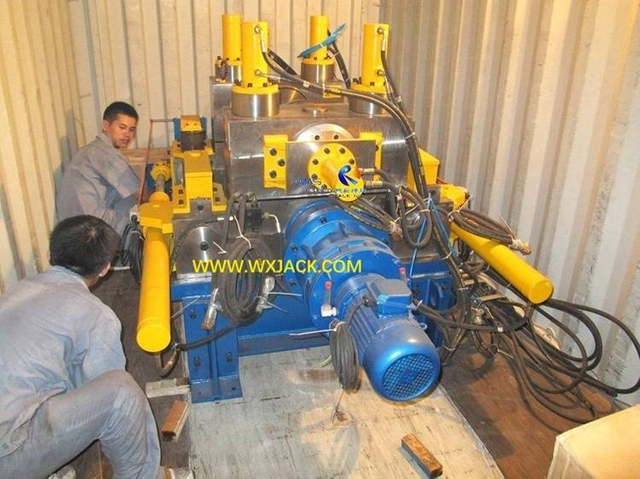

调试RH1000带状圆形机器在Wuxi Jack设施

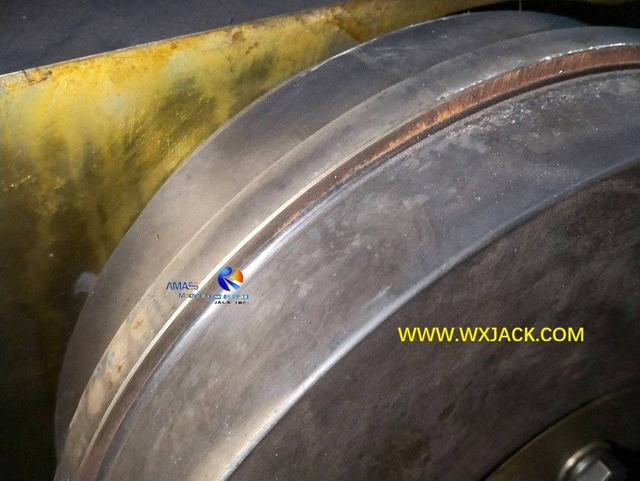

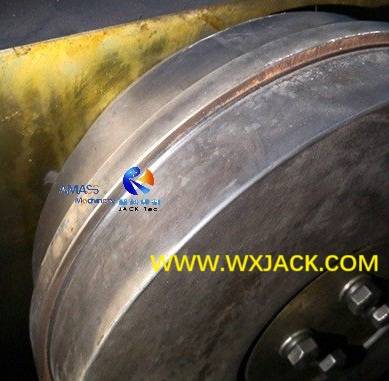

测试圆形滚筒床Wuxi Jack Edge Deburring和Found Machine

边缘圆形机上的分类

如前所述,在此页面中,RH系列边缘毛刺和圆形机有两种类型:RH800和RH1000边缘圆形机的较小型号,以及RH1500,RH2000,RH3000边缘圆形机器,可以彼此区分乍一看它们的外表:

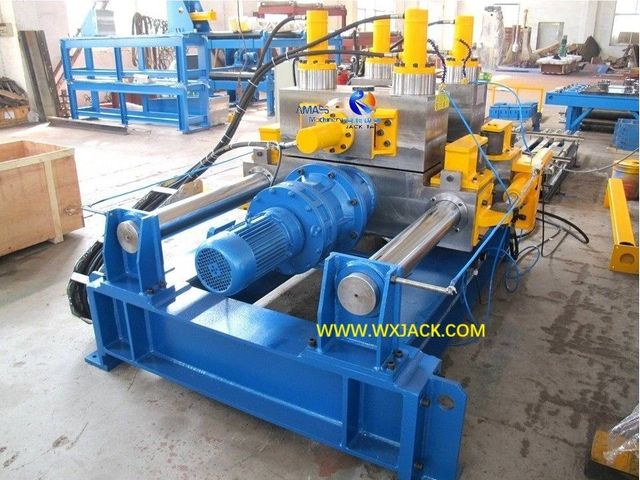

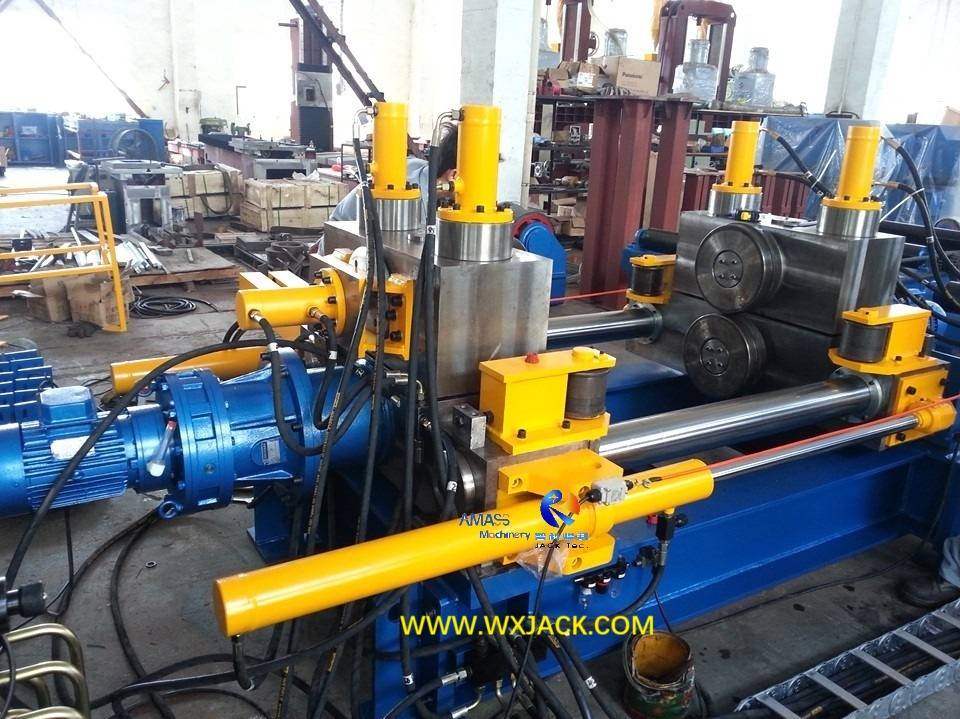

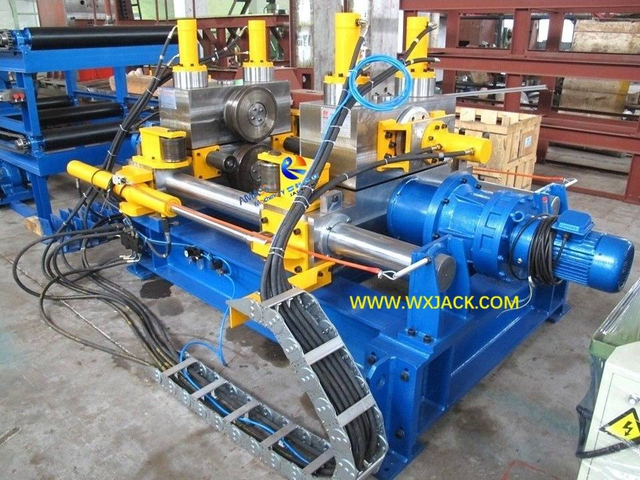

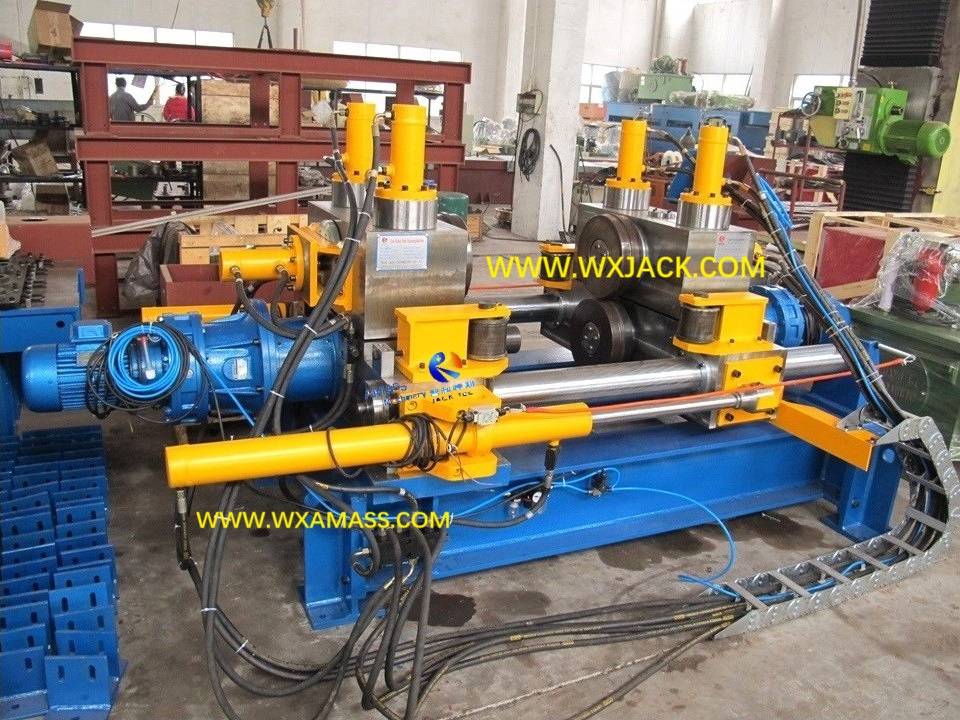

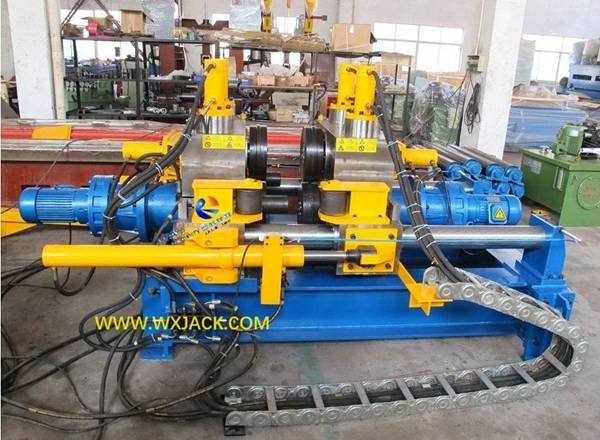

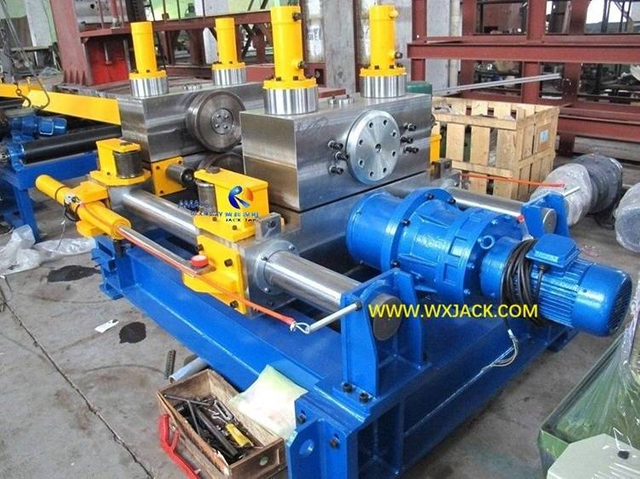

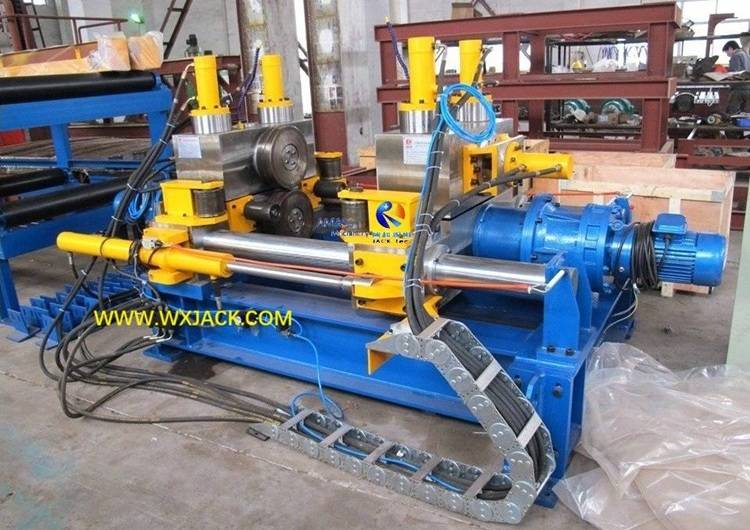

1.开放结构小尺寸边缘修剪和圆形机器;

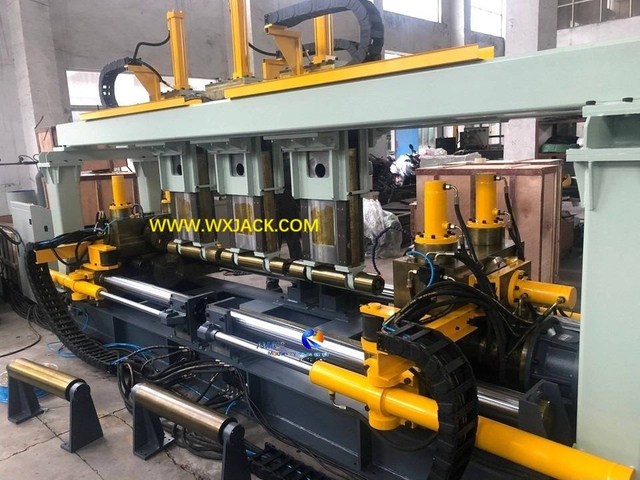

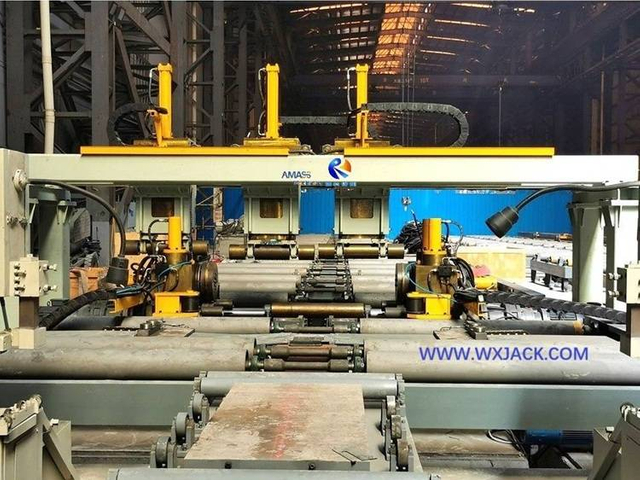

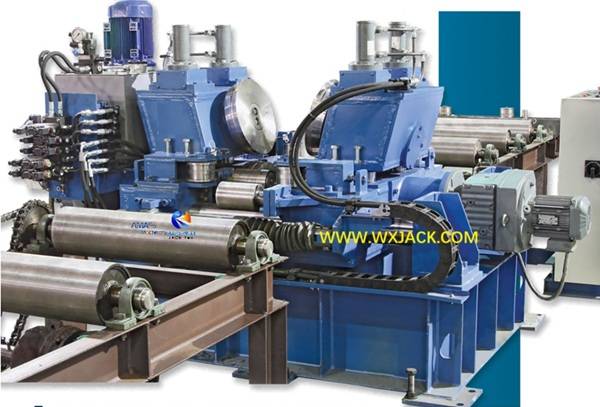

2.框架结构大尺寸边缘修剪和圆形机;


让我们一一回顾上述两类边缘圆形和修剪机。

“边缘圆形机”上的导航栏

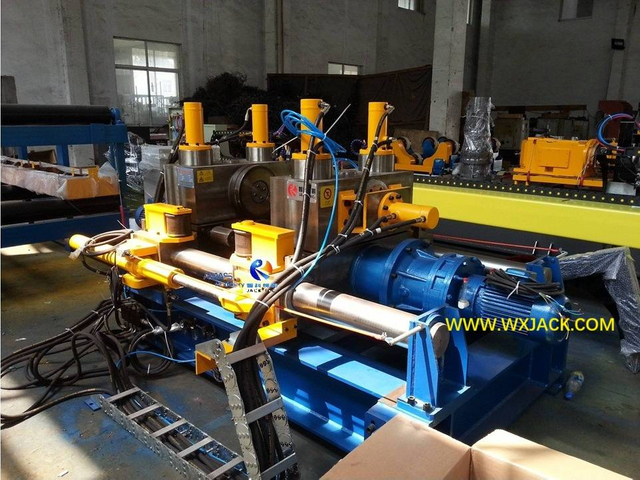

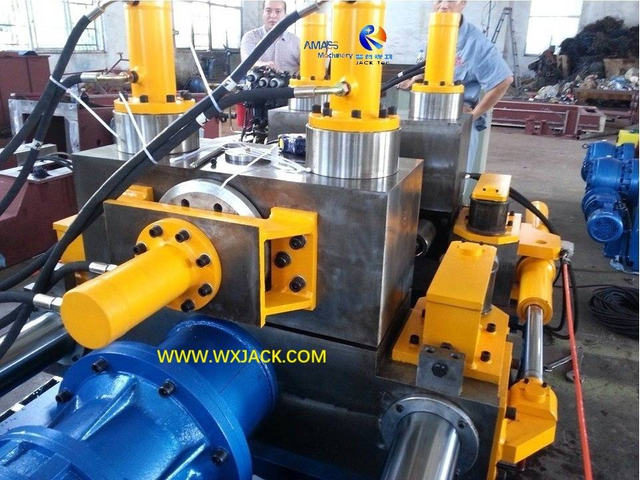

1.开放结构小尺寸边缘毛刺和圆形机器:

更多 »

1. RH系列条带圆形和毛刺机器的适用工件:

边缘圆形机的该分支的工作部件是宽度狭窄的带状钢板:适用的长度为1m至12m,宽度为0.15m至0.8m或1m,厚度为10mm至40mm。请检查下面的照片。

fig1边缘圆形机DSC_0438

2. RH系列脱带的技术视图Deburring和圆形机:

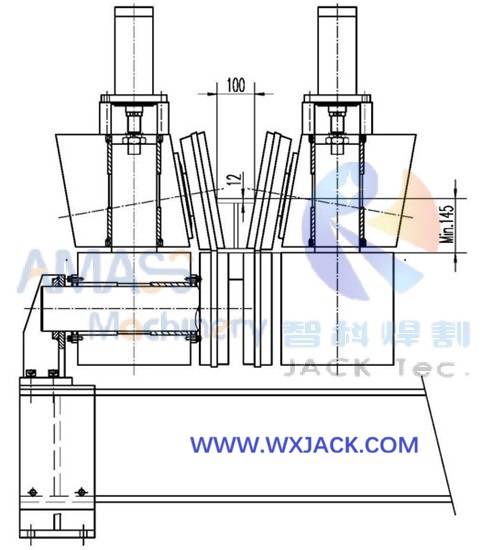

1)RH系列端板修剪机中的工作原理如下:

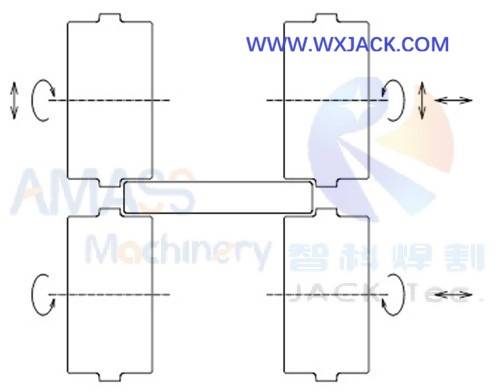

FIG2边缘圆形机工作原理

2)因此,我们可以得出结论,即在边缘舍入过程中,小型带状圆形圆形圆形圆形机的工作部件可以保持平整,而无需外部支撑;
3)这就是原因是,剥离式圆形机在机械开放式结构中有一次经过工件的工作风格。类似于H梁伸直机;
4)最常见的带状边缘圆形修剪机的模型是RH1000。有时RH800。

3. RH系列条带圆形和Deburring机器的技术参数:

以下是RH1000端板修剪机的技术规格。

RH1000边缘圆形机器

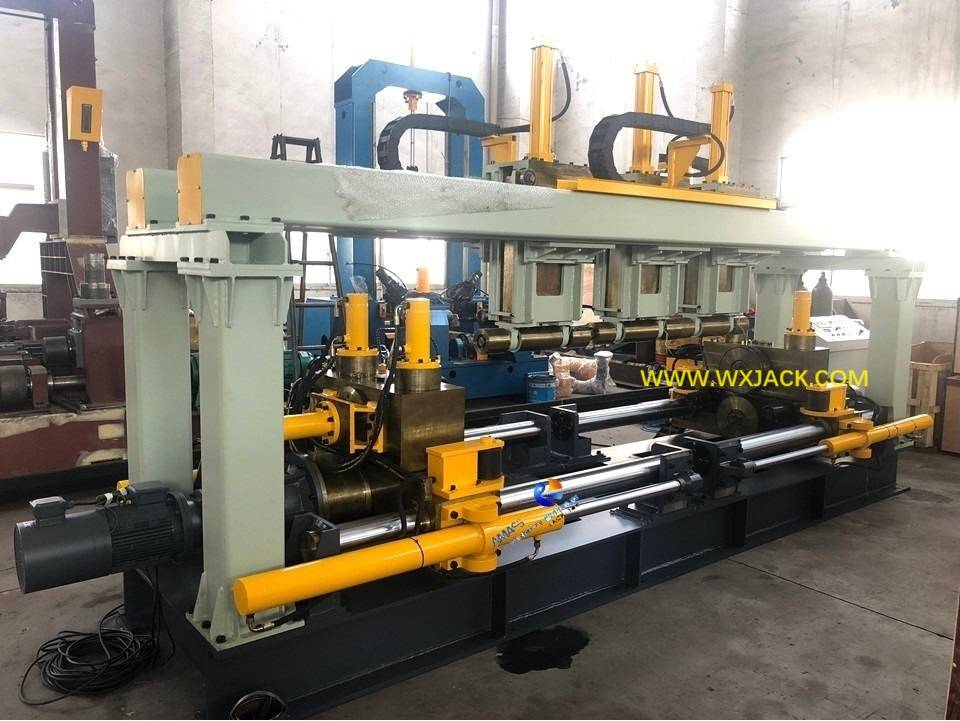

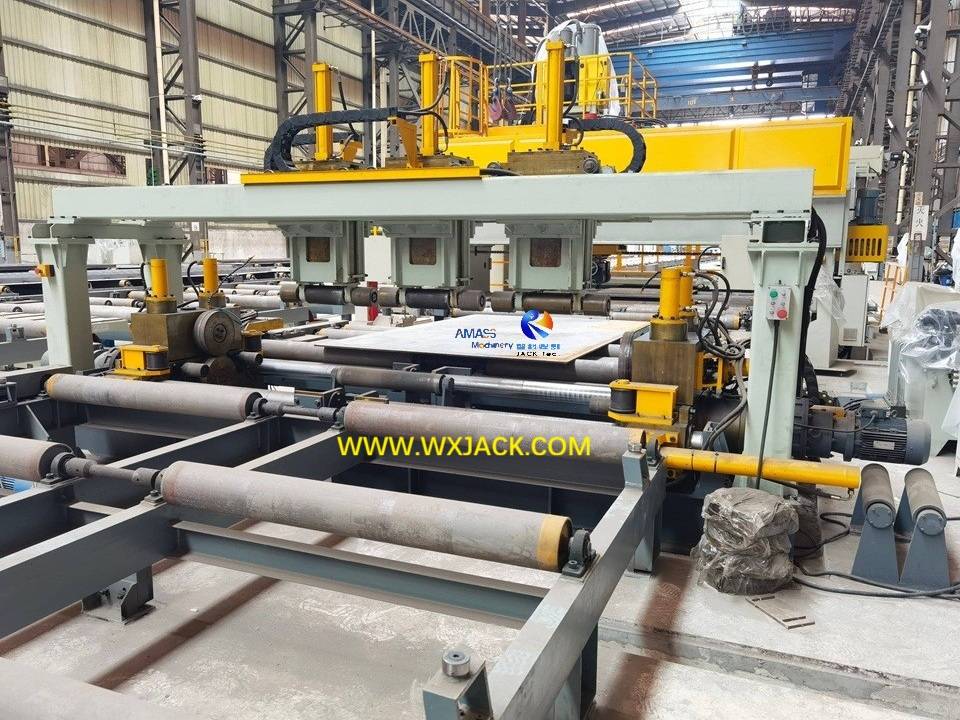

2.框架结构大尺寸边缘圆形和修剪机:

更多 »

1. RH系列板边缘的适用工件Deburring和Founding Machine:

边缘圆形机的该分支的工作部件是宽度较大的钢板:正如您可以找到下面的照片,所有其他工件的所有其他规范范围都与条带边缘圆形机的范围相同,除了不同的宽度范围:从150mm到3000mm,具体取决于边缘圆形机的特定型号。请在下面检查。

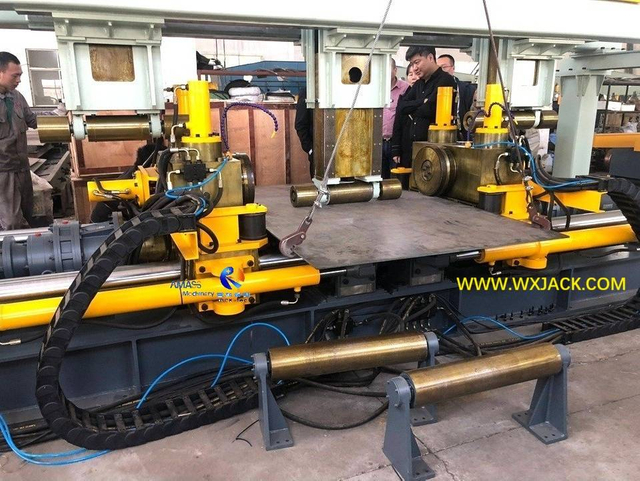

FIG3边缘圆形机IMG_3299

2. RH系列板边缘圆形和修剪机的技术视图:

1)在边缘圆形机的较大宽度中的工作原理与上面提到的边缘圆形机的狭窄模型相同;
2)由于您可以从上面的照片中观察到的工作部件宽度较大,因此在此范围的板边缘圆形修剪机中的工作部件需要将其固定在其中心位置的固定位置一到三块压制辊;
3)边缘圆形机中的相应其他工作步骤还涉及一系列对工作元素的复杂控制,包括在端板修剪机的中央工作区域的支持和对齐工件。这就是为什么这种板边缘圆形机具有与窄条边缘圆形机具有完全不同的结构的原因;
4)RH系列边缘圆形修剪机的这一系列具有三种标准型号RH1500,RH2000, 和RH3000.

3. RH系列板边缘修剪和圆形机的技术参数:

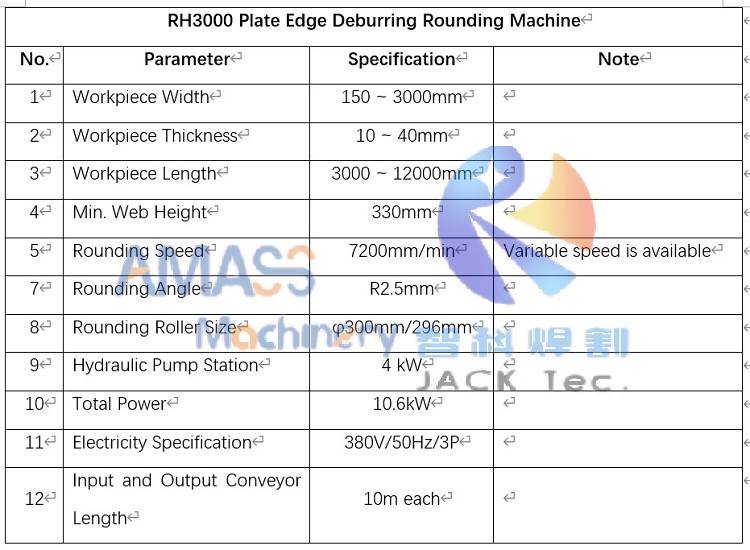

以下是RH1500,RH2000和RH3000端板修剪机的技术规格。

4边舍入和毛刺机器

边缘毛刺和圆形机的应用和相关设备

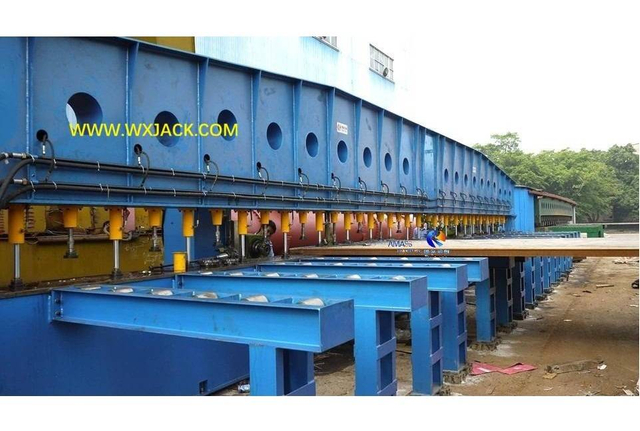

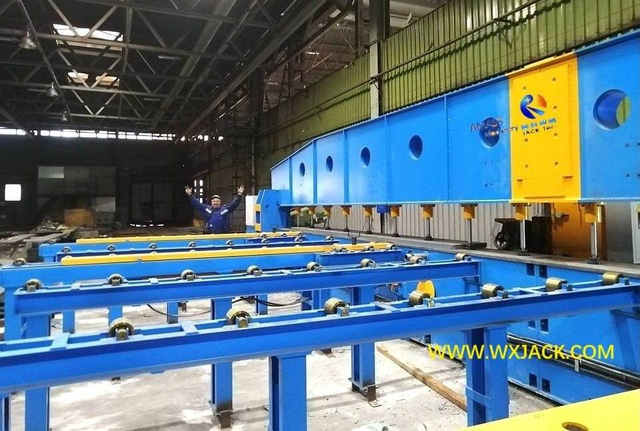

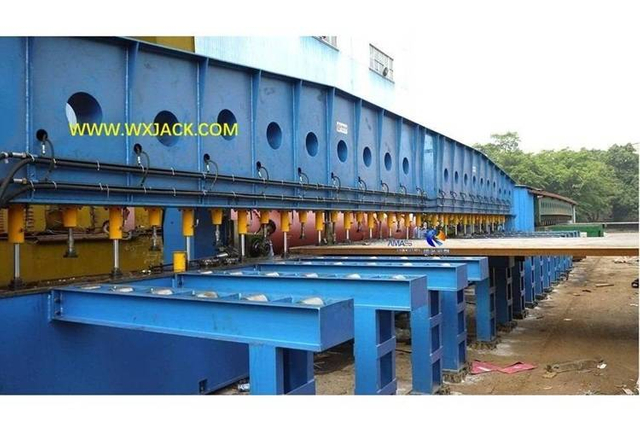

1.作为金属板边缘上的一种预处理设备,尤其是碳钢板,其具有类似且连接的功能边缘铣床,RH系列边缘圆形机主要部署到各种类型的生产线上:

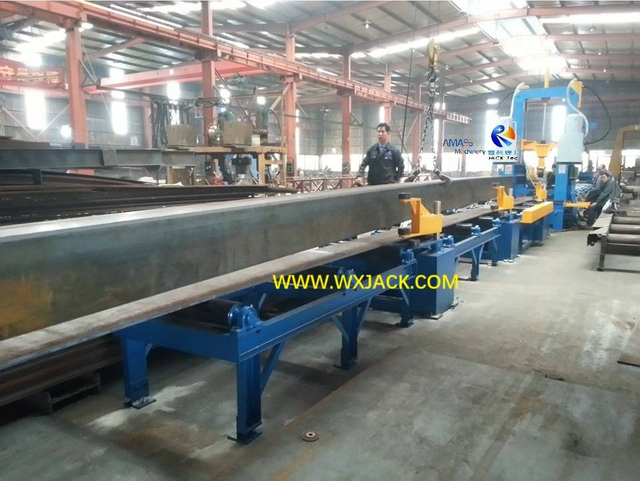

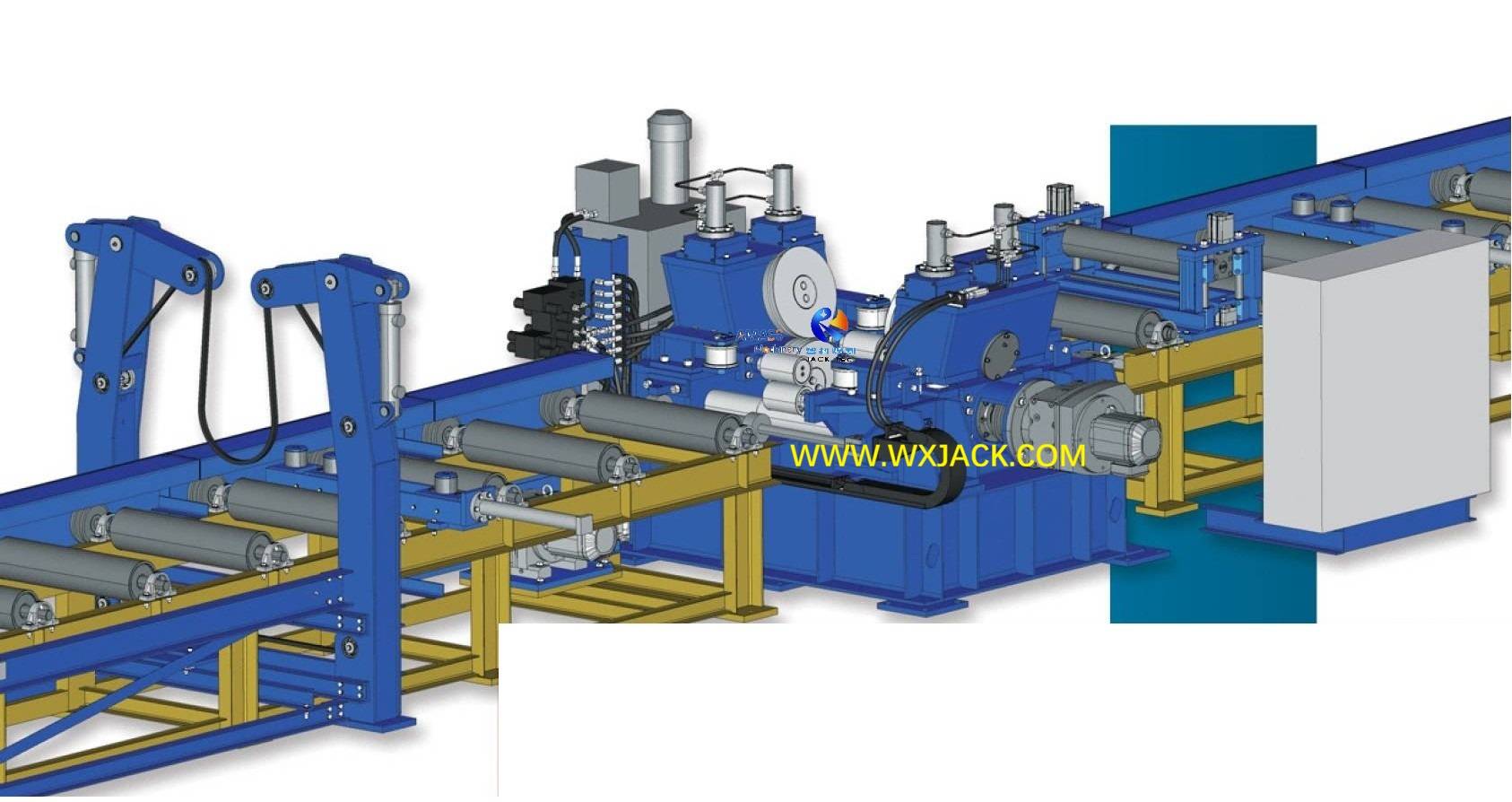

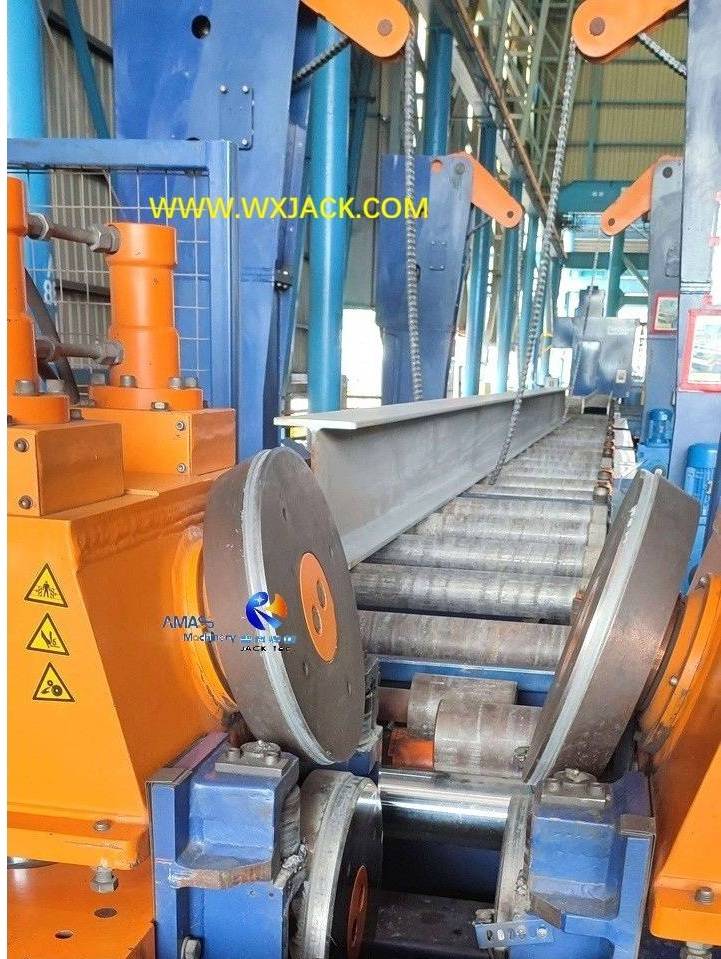

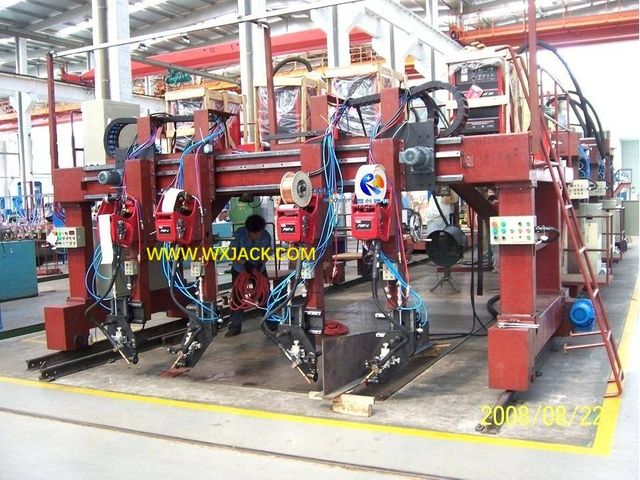

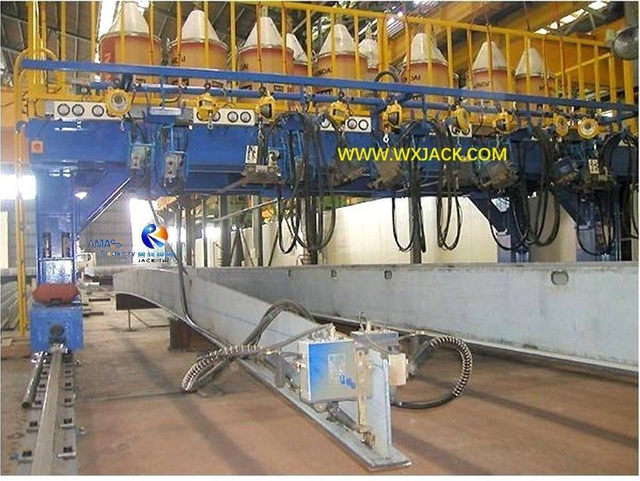

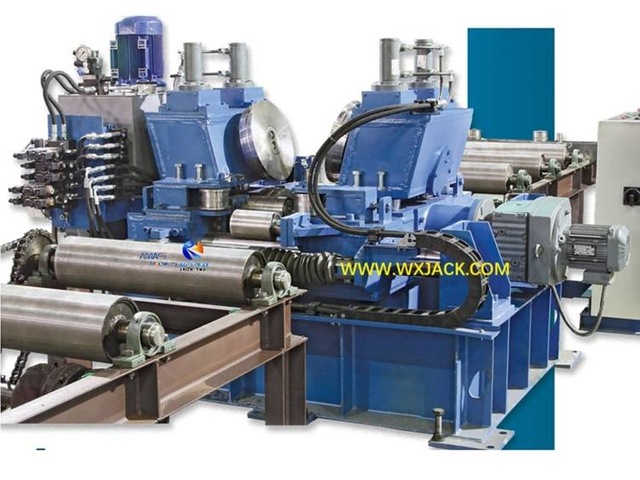

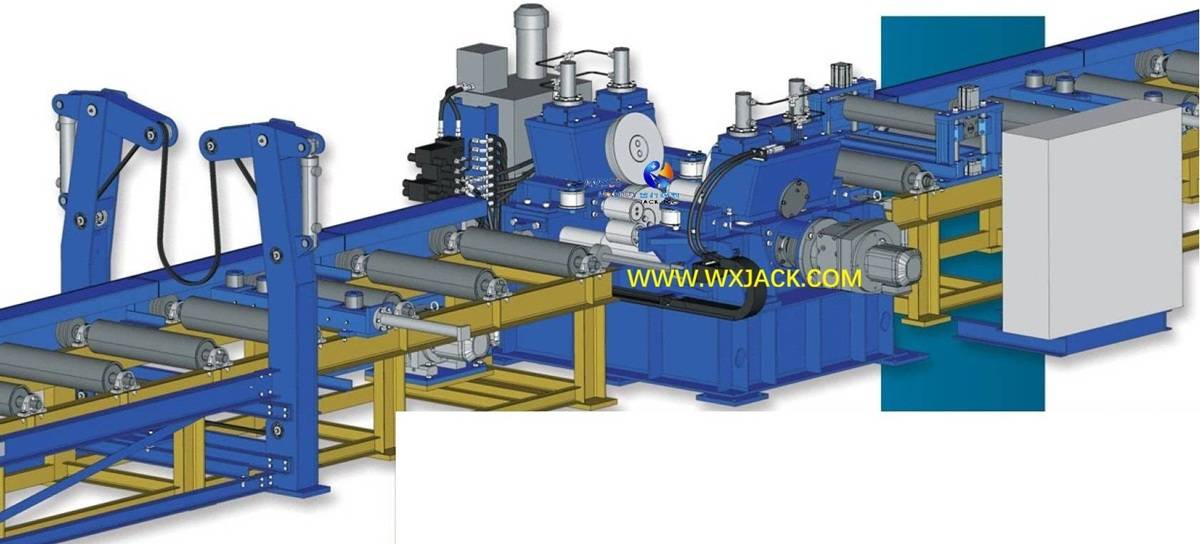

2. RH1000和RH800带状边缘的毛刺和圆形机在启动工作站T束生产线,H光束生产线,或者盒束生产线;

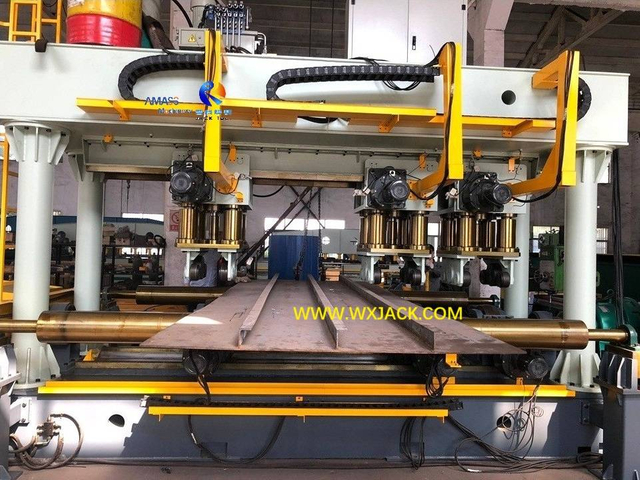

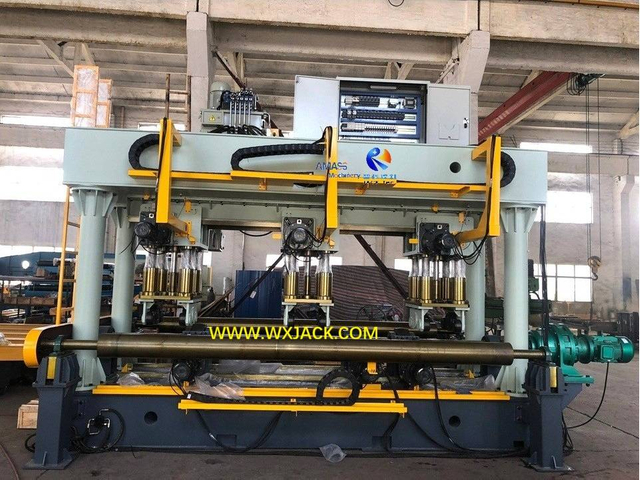

3. RH1500,RH2000和RH3000板边缘圆形和Deburring机器通常在船舶建筑物,港口机械生产线上布置,并与其他设备(例如加强板元件矫正机)一起工作。

端板修剪机
01

边缘圆形机
02

边缘圆形机
03

How to Use Edge Deburring and Rounding Machine?

Critical Control Index in Using of End Plate Trimming Machine:



No matter whatever models of Edge Deburring and Rounding Machine: RH1000, RH800, RH1500, RH2000, RH3000, below several points are critical for eligible delivery from the machine:

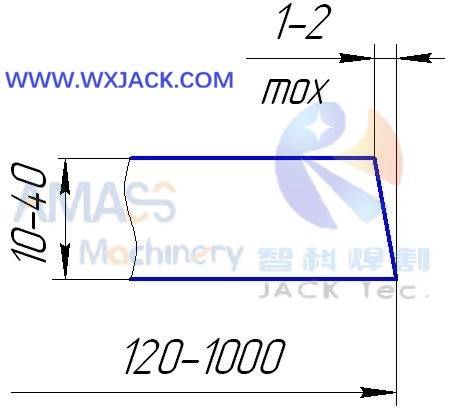

1. Make sure edge obliqueness of working parts should conform to requirement;

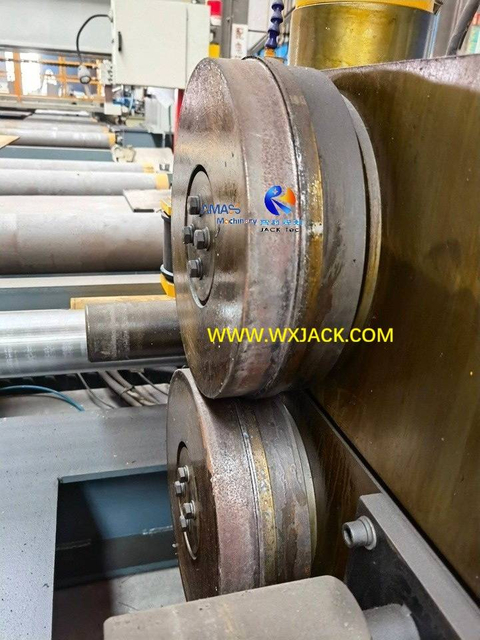

2. Check rounding rollers of the Edge Rounding Machine are in normal state, and within expected working life;
3. Confirm normal condition of security mechanisms in the Edge Deburring and Rounding Machine;
4. Check hydraulic system, motor reducer, and compressed air circuit in the Edge Rounding Machine;
5. Finally, make absolute alignment of edges of working parts by means of the horizontal and vertical alignment units in the Edge Deburring and Rounding Machine.

Web Page Link with Other Wuxi JACK Products besides Edge Rounding Machine

除边缘圆形机以外,我们还拥有其他系列产品

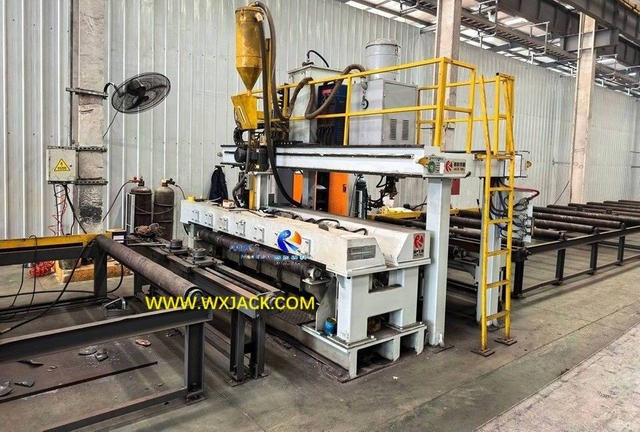

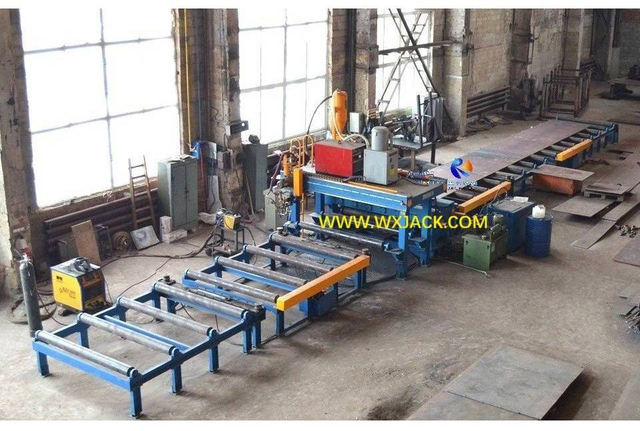

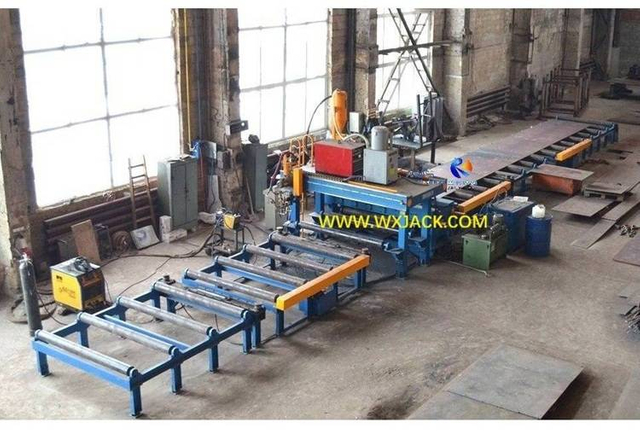

1、MP20全自动板对接接头钢板拼接焊接机的应用:
