1- LHA H Beam Gantry Welding Machine

H光束龙门焊接机,来自Wuxi Jack,为客户提供各种工件!

“ H光束龙门焊接机”上的导航杆

在行业中广泛使用H光束龙门式焊接机

H光束龙门式焊接机的一般应用

1. H光束龙门式焊接机在产品组中的应用范围最大H光束焊接机。在某些方面,它是“浸没弧焊接的单个设备”的默认名称:在谈论“ H光束龙门焊接机”时,人们指的是用于在大尺寸工作部件上实现大型电流锯的大型设备的类型;
2.不仅生产H梁I光束T梁用于钢结构行业,H梁龙门焊接机还广泛用于制造其他需要长度焊接的大型工件,例如,灯柱,大直径管等。这使得龙门焊接机的客户不仅来自钢结构行业,而且还来自市政建筑,石油管道等。这是龙门式焊接机和开放结构H光束焊接机:这是一种通用且通用的焊接设备;

3。 以下是可以用龙门焊接机制造的三个示例的三个示例的草图:

1)焊接H光束/ T梁:长度3m〜15m,网络高度200mm〜2000mm:

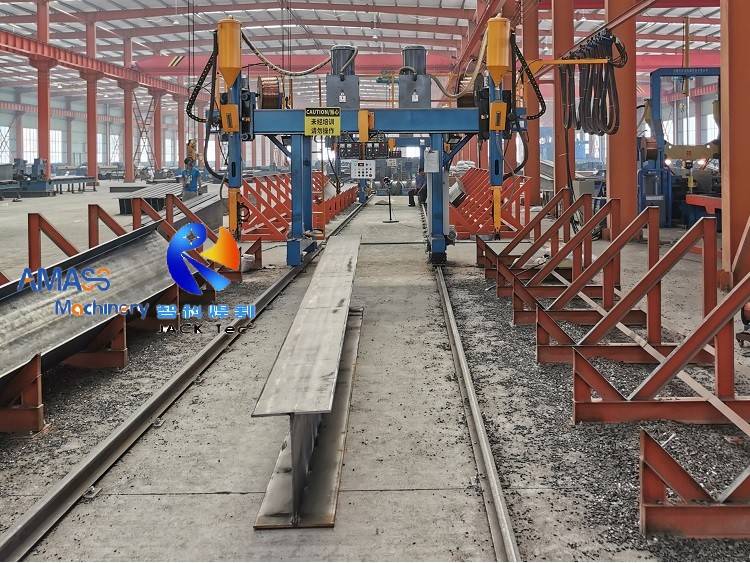

图1 H光束龙门焊接机

2)路灯:长度9m〜16m,横截面直径:300mm〜2500mm:

图2龙门焊接机

3)油气管道:长度15m,横截面直径:500mm〜1500mm:

图3龙门焊接机

由Wuxi Jack生产的专用用途和H光束龙门卫生机焊接机

Wuxi Jack H光束焊接机中采用的高级技术

1- 5- 微信图片_20210629110228
2- 26- IMG_20161207_093115
3- 22- HuaYuan-2
4- 1- 微信图片_20210629110142
5- H Beam Welding Machine-18- LHC Column type High Quality
6- IMG_20191219_111153
7- IMG_20210422_111126
8- 9- 微信图片_20210629110304

Wuxi Jack H光束焊接机的工作视频:

详细记录关于Wuxi Jack Integral Summered Arc H光束焊接机的工作过程

特写视图在电流浸没的大电流上,Wuxi Jack集成H梁焊接机

快速浏览Wuxi Jack Integrated H Beam焊接机的淹没电弧焊接工作

H梁龙门焊接机的类别:

与LHC和LHT H光束焊接机相比,LHA H梁龙门机焊接机的独特性是其封闭式机器框架,它可以限制可用工件的尺寸,以及不同工件大小的模型的相应变化,以及操作员应在哪里应有在工作期间站立;
根据结构和应用工件,H光束龙门式焊接机可以分为3种类型:

1. lhaz中心控制H光束龙门焊接机;
2. LHAC横向控制H光束龙门焊接机;
3. LHG / LHD专用设计龙门式焊接机;


让我们对此进行简短的评论。

“ H光束龙门焊接机”上的导航杆

2. LHAC侧控制H光束龙门焊接机:

更多 »

1. LHAC侧控制H光束龙门焊接机的定义:

1)您可以找到LHAC H光束龙门式焊接机的右手照片,在工作过程中,操作员站在H梁支撑架的外侧,在机器的行进主体下方和内部;
2)相应地,两个工件架子架的方向也与lhaz的方向不同。
3)在一组LHAC侧控制H梁龙门式焊接机中,两个操作员需要共同努力,同时焊接2件工件。

4)在焊接技术(大电流锯),生产力(同时同时使用2件)和材料处理方面,LHAC H光束龙门卫队焊接机的技术特征与LHAZ相同;
5)区别在于,在LHAC侧控制H光束龙门式焊接机中,机器的电控系统中应有互锁,因此2操作员之间的步伐工作是100%保证的,并且没有发生错误的操作,并且发生了错误的操作可能会给龙门龙焊接机带来负面影响。


2. LHAC外侧操作H光束龙门焊接机的prons和Cons:
1)与LHAZ相比,LHAC横向操作H梁龙门焊接机的第一个强点是占据较小的车间区域。换句话说,设备具有紧凑的总体尺寸。
2)此外,LHAC外侧操作H梁龙门机焊接机的操作员没有LHAZ操作员的压力工作量。在工作过程中,一个操作员仅照顾一个工作部件的锯过程,而不是在Lhaz Center Control的情况下进行两个工作部件。

3)相应地,与LHAZ中心管理样式相比,LHAC侧向操作H光束龙门机的弱点是其可变成本的双重成本。


3. LHAC侧向管理H光束龙门焊接机的标准型号:

LHAC H Beam Gantry焊接机中有2种标准型号:
1)LHA4C:用于生产具有1500mm的Web高度的H光束和T梁。这是H梁焊接机的销售量最大的型号,用于标准模型HB1500 h光束生产线;
2)LHA5C:用于生产heb梁和T梁,其网络高度最高为2000mm。该型号用于重型HB1800HB2000 h光束生产线;
LHAC H光束龙门焊接机的设计素描和照片请参阅右手照片。

1. Lhaz中心控制H光束龙门焊接机:

更多 »

1.在Lhaz中心控制H光束龙门焊接机上的定义:

1)这是最早投放市场的H梁焊接机,用于半自动H束生产线。或者,换句话说,LHA H光束龙门焊接机在客户网站上单独使用;
2)您可以找到Lhaz H光束龙门式焊接机的右手照片,在工作过程中,操作员站在机器的行进主体下方的中间位置,位于两个H梁支撑架之间;

2. Lhaz中间操作H光束龙门式焊接机的prons和Cons:

1)因此,只有1个操作和监视1组Lhaz H Beam Gantry焊接机的工作过程所需的操作员。因此,您可以想象LHAZ的运营商劳动力强度相当密集。
2)与LHAC侧管理H光束龙门式焊接机相比,该机器有2家运营商用于开发1组设备的运营商,LHAZ的优势是省力省力,这降低了客户的可变成本;
3)LHAZ中心控制H光束龙门焊接机的缺点是产生相同的最大值。工件的大小,LHAZ比LHAC侧控制范围更宽10%。

3. Lhaz H Beam Gantry焊接机的技术功能:

1)一组LHA中有2组焊接火炬。因此,LHA H梁龙门式焊接机一次运行可以同时在两块H梁和或T梁上实现焊接;

2)与LHC相比,材料处理LHA H光束龙门焊接机辛苦而辛苦:在旅行起重机的帮助下,每件工件都需要翻转4次才能完成4次焊接接缝,这对运营LHA H期间的操作员安全,工作速度和工件保护构成了巨大挑战梁龙门焊接机;
3)LHA H梁龙门卫队焊接机中的焊接技术是单弧,或Twin Arc浸没的电弧焊接。 LHC和LHT H梁焊接机也是如此。有关详细信息,请检查高级锯技术LHA型H光束龙门卫生机.


4. Lhaz H Beam Gantry焊接机的标准型号:
Lhaz H Beam Gantry焊接机中有3种标准型号:
1)LHA4Z:用于产生较小的高度H梁和T梁,最大。网络高度1200mm;
2)LHA5Z:用于产生中等高度h梁和T梁,最大。网络高度1800mm;
3)LHA55Z:用于产生最大的高度H梁和T梁。网络高度2000mm;
Lhaz H Beam Gantry焊接机的设计素描和照片,请参阅右手照片;


5. Lhaz H Beam Gantry焊接机的技术参数:
以下是LHA4Z,LHA5Z,LHA55Z中心控制H光束龙门机焊接机的规格:

操作员工作职位

站在地板上

工件架

用于操作一台机器 1个操作员

h光束最大。网络高度

1200/1800/ 2000毫米

H光束网厚范围

6〜32毫米

H梁法兰宽度范围

200〜800毫米

H梁法兰厚度范围

6〜40毫米

h光束长度

4000〜15000毫米

h光束最大。重量

20吨

H梁焊接位置

45°圆角焊接

H光束焊接速度

240〜2400 mm/min。

1中的锯焊缝数量
LHC H梁焊接机

2件 /套装

材料处理

旅行起重机

4. LHAC横向管理H光束龙门焊接机的技术参数:

以下是LHA4C和LHA5C侧操作H光束龙门焊接机的规格:
操作员工作职位 站在地板上的外侧
工件架
用于操作一台机器 2个操作员
h光束最大。网络高度 1500/2000毫米
H光束网厚范围 6〜32毫米
H梁法兰宽度范围 200〜800毫米
H梁法兰厚度
范围
6〜40毫米
h光束长度 4000〜15000毫米
h光束最大。重量 20吨
H梁焊接位置 45°圆角焊接
H光束焊接速度 240〜2400 mm/min。
锯焊缝的数量
在1组LHC H梁中
焊接机
2件 /套装
材料处理 旅行起重机

3. LHG / LHD专用设计龙门焊接机:

更多 »

1.关于LHG / LHD专用设计龙门焊接机的定义:

1)这一系列龙门式焊接机属于特殊用途焊接设备或专用用途:一种用于一种应用程序的设计。与LHA/ LHC/ LHT H梁焊接机不同,可以将一次设计复制到众多应用程序案例中;
2)这一系列的龙门式焊接机是为了满足利基需求,从与实验室使用一样小,到在灯柱上进行锯焊件的大型。


2. LHG/ LHD专用设计龙门焊接机的技术功能:

1)龙门机焊接机的总体尺寸:

这一系列的龙门式焊接机的总尺寸范围很大,从短达160万,适合成年人的视线高度到高达4M,需要向上下运动驱动焊接火炬的运动;

2)卫生机焊接机中的焊接自由度:

a)为了实现复杂的焊接过程,例如锥度,这一系列龙门式焊接机中的焊接芯具有比LHA/ LHC/ LHT H光束龙门机焊接机的控制轴更多的控制轴;
b)龙门不仅可以沿着15m〜20m长的轨道行驶,而且焊接火炬可以向左和向右移动沿着龙门的水平光束,而且行驶的车厢也可以沿着整个盒子内部沿水平和垂直方向移动,在运动驱动下;
3)有关详细信息,请检查产品LHG灯柱龙门焊接机,用于电灯杆,LHG灯后龙门焊接机,带淹没弧焊接,特殊制造的龙门式焊接机供实验室使用, 和具有各种焊接模式的多功能龙门焊接机.


3. LHG/ LHD专用设计龙门焊接机的技术参数:

在这里,我们以LHG灯后龙门式焊接机的规格为例:

龙门焊接机参数

H光束龙门焊接机及相关设备的应用范围:

1.使用LHAZ和LHAC H光束龙门式焊接机半自动H光束生产线T束生产线;
2. LHG/ LHD龙门式焊接机在包括大学和公司实验室,土木工程,石油和天然气等行业中使用;
3. PHJ系列和ZHJ系列H梁制造机还使用浸没的电弧焊接技术产生焊接H束,但对于中小型工件,也可以在一台机器中组装和拉直功能;
4.当用于钢结构生产中时,带有H光束龙门焊接机的连接设备为H光束组装机,H梁伸直机,CNC脱衣板切割机,梁端面铣削机器;
5.当用作特殊目的龙门焊接机时,连接的设备包括焊接固定装置,板移动类型重边铣床, 或者重型自动管道焊接机用于油气管道,等等。
