台车立柱结构 LHC 型 H 型钢锯床

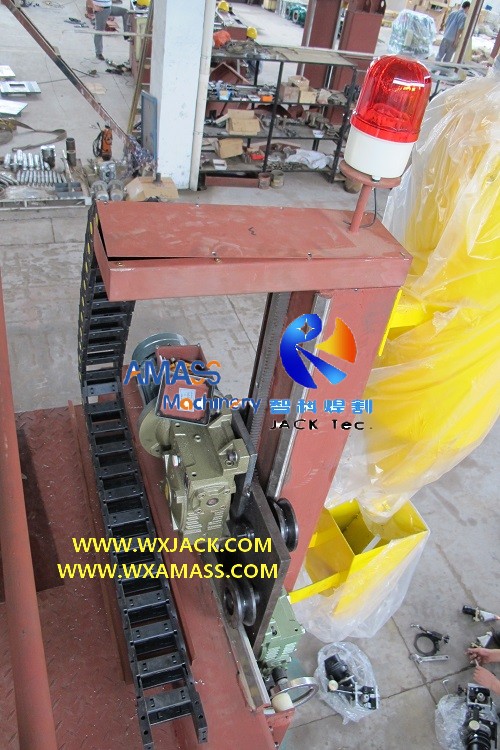

在Wuxi Jack的LHC型号I型灯光焊接机（I Beam是H Beam的代名词）的安装和调试上拍摄的第一张照片和第二张照片。

1。    LHC型号I类型I型梁焊接机的工作过程:

下图表示LHC列的现场布局I型I型光束浸入钢结构设施中的弧形焊接机：

1）   通过旅行推车，组装并钉在上一个站点的焊接h梁H光束组装机被放在60°液压倾覆架；

2）   通过60°液压倾覆的机架，H梁变成45°的圆角焊接位置，以在LHC柱类型I梁锯机器中进行需求方向；

3）   在LHC H梁焊接机中的SAW焊接阶段，并用自动电弧接缝跟踪器进行控制，焊接火炬在X/Y/Z的三个轴上移动，从而始终在焊接接缝上进行精确的对齐；

4）   LHC列中的X/Y/Z轴上的定义H型H梁焊接机：

一个）     LHC H梁焊接机中的X轴：

     一世。         这是为了调节沿机身长长的焊缝横向运动。

     ii。         该机芯可以用手轮控制（这是正确的LHT T框架H光束龙门机焊接机和Lhaz&Lhac Gantry框架I光束浸没了电弧焊接机还）。请检查下面的图片以红色回合标记；

   iii。         注意：某些客户要求电动机控制此方向运动。在这种情况下，我们在横梁上安装电动机，并在操作吊坠上具有拨动开关以操纵它。

b）     LHC H梁焊接机中的Y轴：

这是为了控制沿焊接臂，电动机驱动器的焊接火炬垂直运动。它是通过在LHC柱类型H梁焊接机的操作面板上进行的Toggle Switch完成的；

C）     LHC H梁焊接机中的Z轴：

这是为了管理LHC I Beam Saw机器的工作过程（包括锯和怠速运行）期间沿着铁路向前和向后行驶的圆柱手推车：通过手推车旅行实现了此机芯。

2。    如何在LHC H梁焊接机的色谱柱结构中保持稳定性？

1）     可以从其结构中检查，对于此LHC型号I型梁焊接机，手推车柱梁的机身有两个明显的“问题”：

一个）     移动的手推车结构不如LHA系列H梁龙门机焊接机或LHT I Beam Saw Machine中的T框架中的Gantry框架结构稳定。至少看起来像这样；

b）     与LHA Gantry和LHT T框架I梁焊接机相比，移动的手推车结构具有较小的用于放置功能组件的面积。

2）     因此，要使在LHC柱类型H型灯光焊接机中进行焊接时期和闲置旅行阶段的稳定运行，并且没有狭窄的部署，

Wuxi Jack在设计和制造LHC柱类型I型光束锯机上采取了以下操作：

一个）     移动的手推车是双驱动器，具有VFD（可变频率驱动）方式的双轴；

b）     焊接速度通过在10倍范围内的旋转旋钮进行调整，并在数字上显示在LHC Model I Beam浸入弧焊机的操作吊坠上；

C）     LHC柱类型H梁焊接机的控制板没有放在手推车或梁上，而是集成了内部的圆柱内部，并且在门上贴有操作吊坠。在下面的图片标记为红色方形框架的图片；

d）     手推车底座的高度为30厘米，内部有电动机还原器的变速单元。这也提高了在LHC柱类型梁锯机器的过程中移动手推车的稳定性；

e）     横向悬垂梁尽可能短：延伸1500mm。

3。    LHC型列的技术参数H型H梁焊接机:

以下是该LHC柱类型I梁焊接机的规格：

LHC 列型梁浸入弧焊机 （我 横梁锯机）
范围	规格	笔记
操作员 工作位置	站立 关于圆柱体的移动手推车
适用的 H梁法兰宽度（mm）	200 〜800
适用的 H梁法兰厚度（mm）	6〜 40	能 特别制作
适用的 h光束网络高度（mm）	200 〜2000
适用的 h光束网络厚度（mm）	6〜 32	能 特别制作
适用的 h束长（mm）	4000 〜12000	能 特别制作
龙门 旅行导轨长度（mm）	15000	能 特别制作
手推车 床厚度（mm）	300
手推车 梁延伸（mm）	1500
