5轴600/12火焰和等离子体轮廓CNC管切割机是一种经常使用的数控管切割机模型,用于小尺寸的管(直径高达600mm)。它具有沿管道轴向(12M)的最长有效切割冲程,并且可以将管道边缘的倒角切成各种所需轮廓的斜面。
机械系统:3爪夹头型管夹和固定单元,沿其宽度方向套装支架支撑辊;
切割系统:氧气 - 燃料炬和或等离子炬单元,及其行程系统;
控制系统:工业计算机,软件,表格或吊坠类型的工作站。
其中,卡盘,支撑辊和割炬行程系统集成到一个整体单元中,精确工作CNC管道切割机。
出于精确切割和倾斜操作的目的,管道椭圆度检测系统的2SET沿管距离(轴向)方向安装在切割炬单元的两侧。
CNC管道切割机的开槽系统的生产具有成熟的技术,具有巧妙的结构,间隙几乎和精度高。
以下图片显示了60×120椭圆的管道。

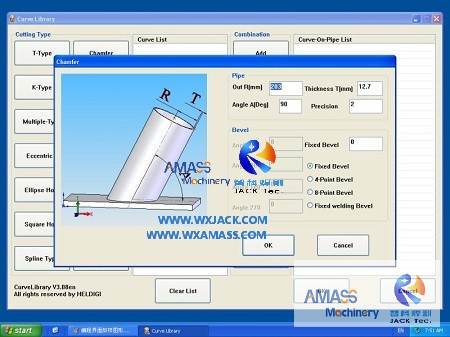

CNC工业计算机内置的专业工件图书馆简单易用。用于后续焊接的凹槽可以与切割一起切割,无需跟进加工,准确和高效。
总而言之,5轴轮廓火焰和等离子体CNC管道切割机非常适合于管道和管的尺寸小,需要各种处理的焊接和或组装。
模型 技术参数 | 5轴CNC-CP 600/12 |
管道直径范围(mm) | 80〜600. |
最大限度。管道长度(mm) | 12000 |
管道厚度(mm) | 火焰切割6〜100毫米 等离子体切割3〜25mm |
切割速度 | 200~800mm / min。用于火焰切割 大约200〜2000mm / min。用于等离子体切割 (基于管道厚度和等离子体电源) |
CNC控制轴 | 5 x / y / z / a / b的轴 |
