5 轴 3000/12 火焰和等离子大型相贯线切割机

一、3000/12等离子火焰大型5轴数控相贯线切割机的用途及优点概述：

1）应用特点：3000/12火焰等离子大型5轴相贯线切割机是CNC-CP系列数控相贯线切割机产品族中的大型产品之一，也是最常选用的机型之一；

2）CNC-CP3000/12型等离子火焰5轴数控相贯线切割机的优点：

a) 适用管径：3000/12数控相贯线切割机的技术规格覆盖最广的工件直径范围：从最小Φ600mm到最大Φ3000mm；

b) CNC控制和能力：这种先进的大型相贯线切割机的5轴控制，可以满足大多数客户在实际应用中对管材切割的需求，包括切断和坡口；

3）CNC-CP3000/12型等离子火焰5轴数控相贯线切割机的工作能力：

a) 适用最大管材尺寸：该大型相贯线切割机可以对长度可达12m、直径可达3000mm的工件管材进行切割和坡口加工；

b) 功能：可对管材进行各种类型边缘的切断、倒角；

4）无锡智科5轴相贯线切割机切割出的的管子上的切缝：（图1）

二、5轴3000/12等离子火焰大型相贯线切割机的工作特点：

1）切割工艺：CNC-CP系列数控相贯线切割机的切割工艺与数控切割机相似，采用火焰切割厚壁管材，采用等离子切割薄至中厚管材；

2）数控控制轴：同样由数控系统控制，这种功能强大的数控相贯线切割机具有更多的控制轴：5轴与2轴相比；

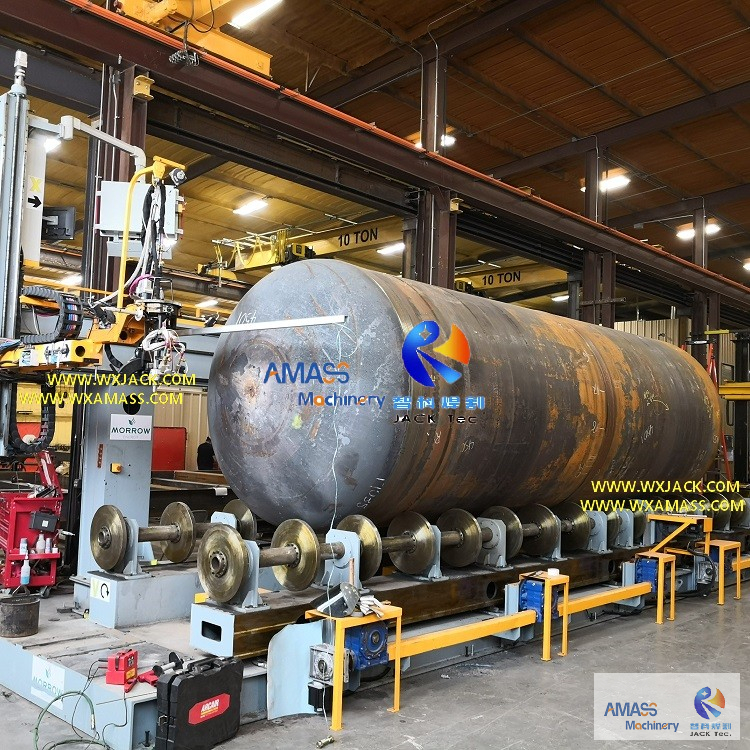

3）工件管支架：数控相贯线切割机在工作时，大直径工件随着切割过程的进行缓慢旋转，如附图五、六所示。这意味着，它的支撑滚轮就像一组焊接滚轮一样工作。

三、等离子火焰大型5轴数控相贯线切割机的五轴分布及作用：

1）对于无锡智科大型相贯线切割机数控控制的5轴，参见以下示意图：（图2）

2）数控相贯线切割机中5轴的含义：

a) 割炬沿管道径向摆动：A轴（垂直于屏幕）

b) 割炬沿管道轴向摆动：B轴（平行于屏幕）

c) 割炬沿管道轴向移动：X 轴

d) 割炬垂直方向移动：   Z 轴

e) 管道旋转：                 Y 轴

四、CNC-CP 3000/12等离子火焰大型5轴数控相贯线切割机的技术参数：

以下是 CNC-CP 3000/12 大型5轴相贯线切割机的规格：

型号 及 技术参数	CNC-CP 3000/12 5轴大型相贯线切割机
适用工件直径 (mm)	600 ~ 3000
适用工件长度 (mm)	12000
适用工件壁厚 (mm)	6~100 mm 适用火焰切割; 3 ~ 25mm 适用等离子切割
切割速度	200∼800mm/min. 适用火焰切割; 200~ 2000mm/min. 适用等离子切割 (根据管子壁厚及等离子切割电源的型号)
数控系统 有效控制轴数	5轴 X/Y/Z/A/B X 轴: 沿管子长度方向定位割枪; Y 轴: 控制管子沿顺时针或逆时针旋转; Z 轴: 控制割枪升降; A 轴: 控制割枪沿管子轴向摆动; B 轴: 控制割枪沿管子长度方向摆动
