4 Banner Single Axis Rotary Welding Table

Wuxi Jack的单轴旋转焊接桌，客户的出色性能不变！

“单轴焊接桌”上的导航栏

1.什么是单轴焊接转盘，其适用范围和优势？

2. Wuxi Jack焊接定位器和旋转焊接桌上的图片视图

3. Wuxi Jack Welding转盘的竞争边缘

4. Wuxi Jack Welding转盘上的工作视频

7. Wuxi Jack Welding Pistioner上的图片视图

8.其他产品链接

什么是单轴焊接转盘，其适用范围和优势？

1.单轴旋转焊接定位器的定义和特征：

1）顾名思义，单轴焊接定位器仅在0°〜360°旋转的旋转焊接台的方式上具有一个自由度两个轴焊接定位器的情况；
2）根据焊接桌的旋转平面，单轴焊接定位器具有两种类型的水平和垂直旋转样式，请检查以下两张照片以进行比较：

3）其中水平旋转单轴焊接定位器与垂直类型相比具有更大的应用范围，并且具有旋转焊接台，焊接转盘和焊接转盘的专用产品名称。

2.在单轴旋转焊接定位器上要焊接的拟合部件：

1）在单轴焊接定位器上要焊接的大多数工作部件是不同直径的枪管，尤其是水平旋转焊接转盘；
2）或具有定期分布焊接接缝的工作部件；
3）与机器人一起工作，某些类型的结构构件也可以应用于单轴焊接定位器和焊接转盘上。

3.单轴焊接定位器和旋转焊接表的优点：

1）与常规标准两个轴焊接定位器相比，垂直旋转的单轴焊接定位器和水平旋转焊接台的制造成本和销售价格降低了25％。因此，如果适用工件，这些单轴焊接定位设备属于客户的更具成本效益的解决方案；
2）单轴旋转焊接定位器和焊接桌的第二个优点是其简洁的结构，紧凑的尺寸，方便的处理，易于操作和维护。

Wuxi Jack生产的单轴旋转焊接台和其他焊接定位器

Wuxi Jack Welding转盘的竞争边缘

1. Wuxi Jack Rotary焊接定位器的强调是我们产品与市场上其他供应商的产品区分开来的，这些产品已对我们的焊接定位器的所有细节生效。我们在“单轴焊接定位器和焊接转盘”的这一页面中传播了此主题，以及在焊接转盘的同一组产品上的相关页面：两个轴焊接定位器,三个轴焊接定位器,伺服驱动焊接定位器,头和尾焊接器,特殊制作的焊接定位器;

2.在这里，我们讨论在旋转焊接定位器和旋转焊接表中应用的补充单元。

焊接定位器和焊接转盘运行中的精致补充单元：

旋转焊接定位器和焊接桌子运行的补充单位的位置是什么？

1。焊接定位器和旋转焊接桌的工作人员固定装置:

1）作为焊接定位设备，其旋转焊接桌和工作部件的所有方向管理的主要任务，很多时候焊接定位器的操作需要其补充机制的帮助，例如焊接固定装置安装在其焊接桌上，以及其他类型的助手定位单元。这些补充单元对于旋转焊接定位器的正常运行是必不可少的，使其具有完整的功能。
2） Wuxi Jack在提供完整的焊接定位器以及补充单元方面拥有非常丰富的经验从固定在焊接桌上的各种焊接固定装置到各种拆分型定位设备；

2。焊接定位器和旋转焊接台的导电单元:

1）第二个示例是用旋转焊接定位器和焊接转盘应用的导电单元，因为您可以从上面的照片中检查：凭借Wuxi Jack工程师的独家设计设计，在旋转焊接台旋转期间，导电单元及其电缆的工作不会被纠缠；
2）或者，换句话说，焊接转盘的旋转没有限制，这可能会导致对导电单元的负面影响，从而完全确保其在焊接定位器工作期间的安全性和可靠的性能；

3。有关更多详细信息，请检查产品的介绍单桌特殊制造的伺服驱动焊接定位器.

Wuxi Jack Rotary焊接桌和其他类型的焊接定位器的工作视频

试用伺服驱动焊接转盘由Wuxi Jack制作

设施调试两个轴焊接定位器由Wuxi Jack制作

Wuxi Jack PR40验证的短距离观察管道焊接旋转器

单轴焊接定位器和旋转焊接台上的细分

正如我们在此页面开头提到的那样，单轴旋转焊接定位器可以进一步分为两组：
1。水平旋转旋转焊接桌;
2。垂直旋转单轴旋转焊接定位器;
展望未来，旋转焊接桌可以分为普通A.C.电动机和伺服驱动器焊接转盘。

让我们回顾以上两种单轴焊接定位器和焊接转盘。

在“单轴焊接定位器和旋转焊接台”上的导航杆

5.1水平旋转旋转焊接桌

5.1水平旋转旋转焊接桌 | 5.2垂直旋转单轴焊接定位器：

1.水平旋转旋转焊接桌：

1.水平旋转焊接转盘的结构：

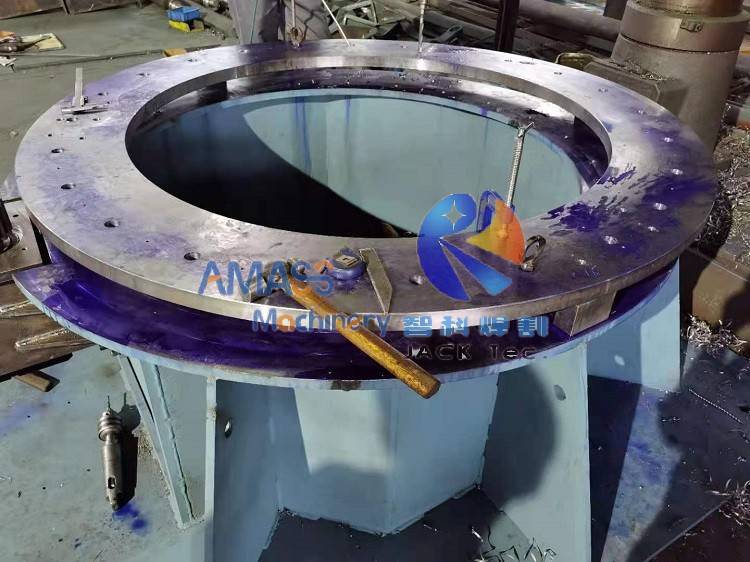

1）水平焊接转盘的右手照片和设计草图表示其结构：将焊接转盘组装到一块垂直站立的固体底座上，带有驾驶和变速箱降低器，将焊接转盘组装成焊接转盘。安装在焊接转盘下方；
2）在垂直底座的底部有一块安装板，保持平衡和整个焊接转盘的稳定运行；
3）要使整个旋转焊接桌的紧凑尺寸和对称结构，电动机和还原器在垂直底座两侧的对称性组装中。

2.水平旋转旋转焊接表的分类：

1）基于驾驶电动机的类型，水平焊接桌有两种类型的普通A.C.电动机驱动器和伺服驱动器；
2）负载能力普通A.C.电动机焊接转盘可以高达50吨至100吨；
3）伺服驱动焊接转盘的负载能力最大。 10吨的吨位，其中的常见是3吨至5吨；
4）伺服驱动旋转焊接台通常与机器人工作站和或其他复杂的控制案例一起使用。焊接转盘的相应旋转速度显然比普通A.C.单轴旋转焊接定位器上的逆变器控制的速度宽。通常，速度变化范围20到30倍。

3.水平旋转旋转焊接转盘的技术参数：

下面的参数表是单轴水平旋转焊接表的简短规范：

自由度	0°〜360°焊接水平的转盘
线性旋转速度焊接桌	普通电机的0.2〜2 rpm 驾驶;为伺服制作定制驾驶
最大限度。加载能力旋转焊接桌	2、3、5、10、50、100吨普通A.C.电动机最多可用于伺服驱动器10吨

2.垂直旋转单轴焊接定位器：

1.垂直旋转单轴旋转焊接定位器的结构：

1）看着它的外观，垂直旋转的单轴焊接定位器的框架类似于一组L型焊接定位器：其直立的正方形柱充当主体的后备箱，并将2片长时间延伸为“脚”接地安装基础；
2）差异是，这个单轴旋转焊接定位器中没有L臂。取而代之的是，将焊接转盘直接组装到垂直平面的方向上。
3）在这种垂直旋转的单轴焊接定位器上，旋转焊接桌的平衡和稳定站立非常重要。正如您可以从左手照片中检查的那样，除了上述2块长脚外，焊接定位设备的控制板集成到焊接定位器矩形主体的腔中，从而改善了其重力中心位置的稳定性。

2.垂直旋转旋转焊接表的拟合工件：

1）在这种垂直结构上处理的工作部件单轴旋转焊接定位器应该具有“粗壮”或“笨拙”的人物，而不是“细长”的人物；
2）这意味着工件的长度与横截面大小相比应短。这被认为是从垂直旋转焊接转盘的稳定运行中。

3.垂直旋转单轴焊接定位器的技术参数：

下面的参数表只是此类单轴垂直旋转焊接表的简短规范：

自由度	0°〜360°焊接垂直的转盘
线性旋转速度焊接桌	普通电机的0.2〜2 rpm 驾驶
最大限度。加载能力旋转焊接桌	2、3、5、10吨
推荐的长度工件	最多不超过2〜3

单轴焊接定位器和水平旋转焊接台的应用和相关设备

1.这些简化的旋转焊接定位器和焊接转盘基本上用于焊接圆柱零件，这些圆柱零件通常在管道，石油和天然气，压力容器等的行业中看到。
2.交配设备是焊接操纵器,焊接旋转器，和特殊的焊接机， ETC。;
3.单轴焊接定位器和扁平焊接转盘上的必要和必要的工作单元是焊接固定装置不同的设计，用于将工作部件固定在其旋转焊接桌上；
4.焊接后，这些工作部件有时会发送到梁端面铣削机器用于抛光。

单轴焊接桌子和其他从Wuxi Jack传递的焊接定位器，总有一个配件！
