SXBJ-16双铣头万能板材坡口机

状态:
数量:

SXBJ-16双头通用板斜角机是最大的板边缘铣削设备的型号之一(仅次于SXBJ-18)。


1.边缘铣床的使用:

1)           它可以在下面的Chamfers上具有最高16m的长度铣削铣削:

边缘铣床

2)带有2组铣削单元,并用这片薄磨机组装它可以在一块大尺寸金属板上具有薄板铣削操作,或在两块较小尺寸的金属板上,同时用于不同的斜角.这使金属板边缘铣削操作更加全能,灵活和高效率。



2.技术简介 边缘铣床:

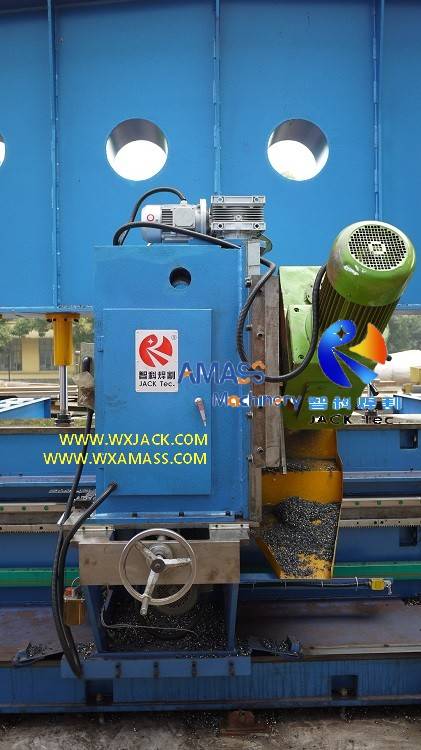

1)            铣削单位马车 边缘铣床:

一个)           请查看所附图片。在边缘铣床工作期间,用于握住和驾驶铣削头的移动托架是由电动机驱动的,顶面精确加工以确保高精度;

b)         该单元具有梯形的横截面形状,其运动由电动机驱动,并以顶部和底部的两个指南指导。

2)            液压驱动前载单元 边缘铣床:

一个)           在这台板边缘铣床的龙门框架的前侧,有一组前扩展名,用于支撑板块铣削期间的板的原材料被进料进入机器 过程;

b)         通常,板上板上的前向运动被手动推动。对于大尺寸(SXBJ12及以上)板边铣床,为了节省劳动力强度并提高生产率,可选的液压驾驶系统有助于前进,请检查下面的图:

边磨机液压

C)     前延伸驱动板两侧的液压缸进入向前移动,并在整个板边缘铣削期间穿过钣金边缘铣床 过程;

d)     这对于重型板边缘铣床的操作非常有帮助,尤其是在15m长及以上的板边铣削的情况下。


3。        SXBJ-16的技术参数双头边缘铣床:

以下是SXBJ-16双铣头的规格通行板铣床:

模型

技术的 范围

SXBJ-16双铣削头

板斜线机

最大限度。板的长度 (毫米)

16,000

铣削头电源和rpm

7.5 kW,1440 rpm

边缘铣头的主轴rpm

75〜420 r/min。,手轮6年级

液压电动机

5.5 kW

铣削头数量

2套

板厚度 钣金倒角

6〜100毫米

顶部铣削单元的铣削角度

0°至 +45°

铣削单元的铣削角度

-45°至0°

边缘铣削速度

130〜1000 mm/min。

(VFD,逆变器控制)

高速闲置

4000毫米/分钟。

适用的 面板的直径

d = Ø125〜ø320mm(Ø200用于交付)

数量 液压千斤顶

15件

液压额定值 压力

5.5 MPA

液压 工作压力

3.5 MPA

液压系统 流量

47 l/min。

可工作的宽度

550毫米
