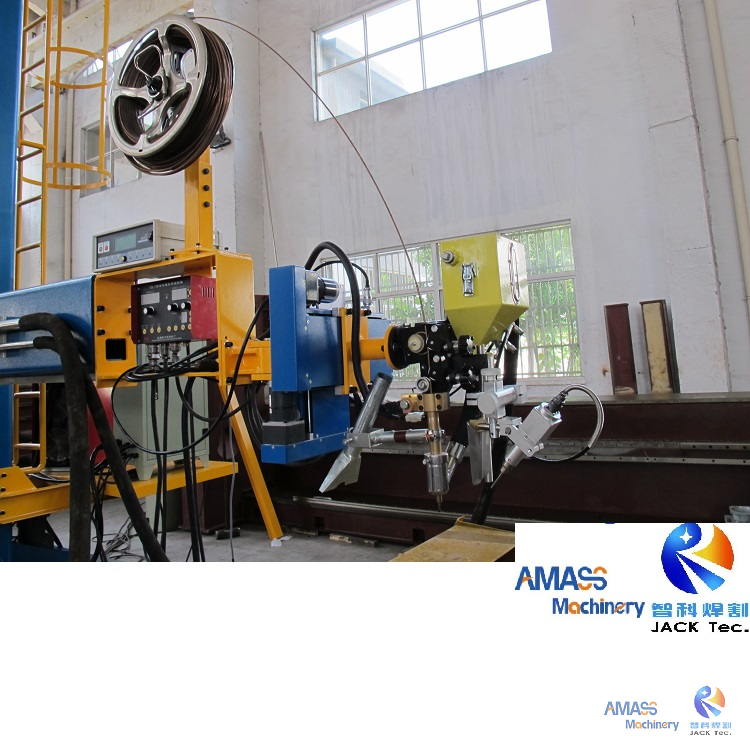

LHZ 高精度自动焊接机械手带焊缝跟踪装置

具有缝追踪单元的焊接机械手是其类型的“高科技”产品。与之可选的 配备煤层追踪装置，产品变为高精度自动焊接机械手，可满足各种焊接模式（锯/共存₂/ tig / mig）具有所需的准确性，无论人力干预都没有太多（仅在开头设置参数和验证）。

技术简介 在LHC焊接柱和带缝追踪单元的吊杆:

1。 目的缝追踪单元:

- 它追踪焊接炬的位置，并在焊接中操纵该位置以沿着最佳状态

焊接过程，用于LHz自动高精度焊接机械手的目标

成品焊接质量;

2。起源缝追踪单元:

- 它是LHZ高精度自动焊接柱和繁荣的外包组件;

3.Constitutes缝追踪单元:

- 焊缝跟踪器由传感器，控制箱和执行器（电动滑块）等组成。

4。工作准则 缝追踪单元:

1）通过传感器收集焊接面部变化的数据，该传感器在焊接期间接触工件，

通过控制系统计算;

2）当需要时，焊接炬和工件之间的距离将相应地调整

执行器，确保LHz自动高精度焊接柱和吊杆的焊接质量;

5。结构和组件缝追踪单元:

1）该传感器采用进口部件和航空部的先进组装技术

和航空航天，高品质，使用寿命长;

2）二维探头传感器（见图片）。该探头传感器适用于重叠焊接，

圆角焊接和对接焊接。可提供不同的探头，如蘑菇型，Y型和滚子类型等，

对于LHZ自动高精度柱和繁荣的不同工作件;

3）控制器 （见图下面）：使用最新的CPU作为其核心部分，并用抗干扰控制组装

步骤，该控制器高效可靠。它具有用户友好的界面，光触摸键

100k时间的寿命圈和图形液晶显示屏，所有这些都使操作更容易，设置过程和

控制。它安装在LHz高精度自动柱和吊杆上的动臂前端;

4）执行器（见图下图）：该执行器是电动高精度滑块，带有一次性的形状

铝盖和合理的紧凑结构。内部，它使用快速且轻松地运行的直线轨道。它

使用直流低压（DC 24V）电机作为其驱动元件，符合欧洲，美国和许多人

其他国家安全标准。在焊接过程中，该执行器用作执行单元进行调整

LHZ精密自动焊接机械手的焊炬定位;

6。模型选择缝追踪单元:

1）有3个标准型号的缝线跟踪单元可供选择：

2）ED-ST05用于MIG / TIG / CO₂焊接;

3）ED-ST10用于锯;

4）ED-ST20用于串联锯;

5）详细参数，我们将作为技术文件的一部分提供接缝跟踪单元的手册

LHZ精确的自动焊柱和繁荣;

7。用缝追踪单元:

1）如上所述，有缝追踪单元的操作手册，我们将移交给客​​户

用缝追踪单元交付LHz焊接机械手;

2）我们将产品的客户培训和技术服务提供作为我们服务条款的一部分;

8。补充关于接缝追踪单元的采用:

1）接缝跟踪单元是一种非常强大的工具，用于保证LHZ自动高的焊接质量

精密焊接机械手;

2）另一方面，整套设备的性能取决于所有单位的协调

LHZ高精度自动焊接机械手。
