ASM100多用途自动纵向角铁矫直机

ASM100角钢矫直机有4个顶部矫直辊和5个底部矫直辊的布置。从附图第一张照片中可以看到，该照片是在客户工厂使用该角钢校直机拍摄的。

一、ASM100角铁矫直机的用途：

1）用途：该角钢矫直机所矫直的工件是各种规格的角钢，有时人们称其为L钢、轧角钢、角铁。此类工件是钢结构、建筑业的基本原材料。应用实例列举但不限于： 用于屋梁、桥梁、输电铁塔、起重运输机械等建筑；

2）优点：从第一张照片可以看出，角钢通常长度长，横截面积小，厚度也比较小，容易弯曲或扭曲。因此，为了充分保证后续施工的质量，这些原材料在投入使用前需要进行校直。而ASM系列L型钢角钢矫正机正是针对这一目标的最佳选择；

3）主要规格： ASM100是比AMS63更大的角钢矫直机。它具有矫直截面尺寸达 100mm x 100mm 角铁的工作能力，并且最大侧壁厚度为10毫米。左、右边缘相同或不同尺寸的角钢均可使用该ASM角钢矫直机进行加工。请查看随附的 L 钢角铁矫直机矫直作业视频。

二、ASM系列角钢矫直机保证质量的核心部件上下矫直辊：

1）矫直辊在角钢校直机中的重要性：

a) ASM100 L型钢角钢矫直机在无锡智科车间调试及客户现场操作请分别查看附图第2张和第3张照片；

b) 在“通用型全自动高速ASM200角钢矫直机”产品部分，介绍该ASM系列角钢矫正机的矫直原理；

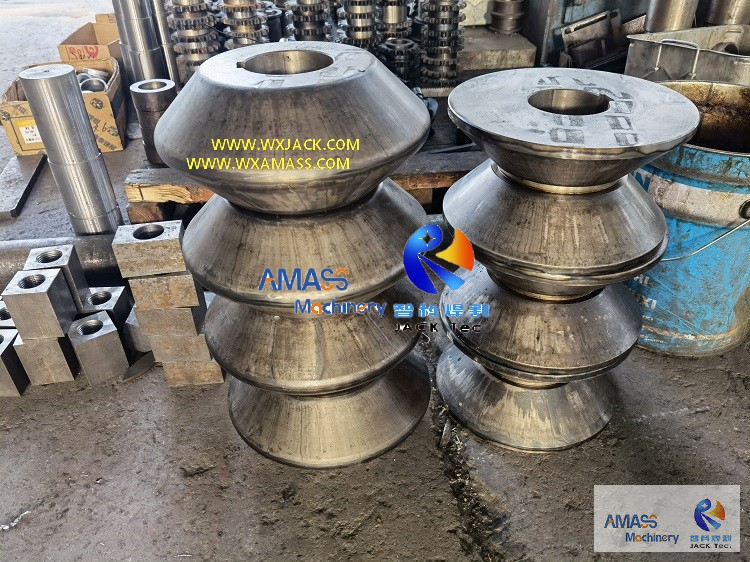

c) 由此可见，上下矫直辊是ASM系列纵向角钢矫直机成功运行的关键部件。请检查所附上、下矫直辊的第四张和第五张图片；

2）角铁矫正机中矫直辊的布置：

a) 任意一台ASM L型角钢校直机，矫直辊包括上、下两种类型；

b) 这些矫直辊为实心型，且上矫直辊与下矫直辊的数量不同：要么上辊比下辊多1个，要么下辊比上辊多1个；

3）角钢矫直机中矫直辊材质及加工步骤：

a) 材质：ASM型角钢矫直机的上下矫正辊均采用35CrMo合金制成，并经过回火、表面硬化热处理后安装到ASM角钢校直机上；

b) 优点：矫直辊使用寿命长，无裂纹缺陷；

c) 性能：也就是说，在每个工作日连续矫直的情况下，ASM系列自动角钢矫正机的矫直辊不是易损件；

d) 这些矫直辊非常耐用，与角钢矫直机本身的使用寿命相同；

4）角钢矫直机中矫直辊的安装：

附图第一张和第五张照片给出了这个话题的线索：上下矫直辊通过轴和轴承座安装在L钢角铁矫直机的机架体内，并用一圈螺栓从外部固定；

5）角钢矫直机的话题补充：

a) ASM系列角钢矫直机结构见《高速自动纵向ASM160角钢矫直机》产品章节；

b) 为了保证角钢矫直机的安全，请查阅“高效自动化长度方向角钢矫直机”产品章节。

三、ASM100角钢矫直机的技术参数：

以下是ASM100高精度角钢矫直机（角铁矫直机）的规格：
