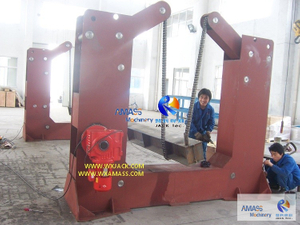

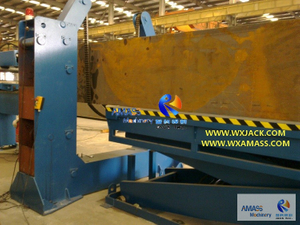

可调式钢结构60° 液压翻转机

60° 液压翻转机用于将钢结构件在0°~60°范围内进行翻转。

1.     钢结构60° 液压翻转机的用途：

1)      在H型钢生产线的工艺路线中，在H型钢组立机之后，下一步是45° 埋弧焊。本节介绍的60° 液压翻转机就是这个用途：在工件送入后，60° 液压翻转机将工件翻转至45°并托住工件，备焊；

2)      这种钢结构件生产过程中的辅助翻转支架为3个/组一起工作。其主要功能为将工件翻转并支撑，以进行H型钢45° 船形埋弧焊；

3)      在焊接结束后，H型钢被翻转至“H” 位置进行运输；

4)      该60° 液压翻转机具有高效，精确定位，工作可靠的一系列优点。

2.     钢结构60° 液压翻转机的性能及特点：

1)      本液压翻转机的主要组成部分包括机架，L臂，同步连杆，液压油缸；

2)      在每一台60° 钢结构翻转机中有3只L臂，由3只液压缸分别驱动，它们之间的同步翻转通过同步连杆实现；

3)      本液压翻转机的翻转角度在其角度范围内（0°~60°）可随意调整设置，有限位开关保护；

4)      液压翻转机配有角度标尺，实时显示翻转的角度。

3.     钢结构60° 液压翻转机的供货范围：

60°钢结构液压翻转机包括主机，翻转驱动油缸，L臂，翻转轴承座，同步连杆，油管，液压泵站。

4.     钢结构60° 液压翻转机的技术参数：
