1-HB1500 H Beam Welding Machine

Wuxi Jack H Beam Welding机器,如今,为客户提供了辉煌的未来!

“ H光束焊接机”上的导航杆

1. H梁焊接机的功能是什么?

1)H梁焊接机,如上所述,在上面的大照片中为您提供了浸没的弧形焊接,该弧焊接在组装的T梁和H梁上,该梁是从H梁组装机输出的;

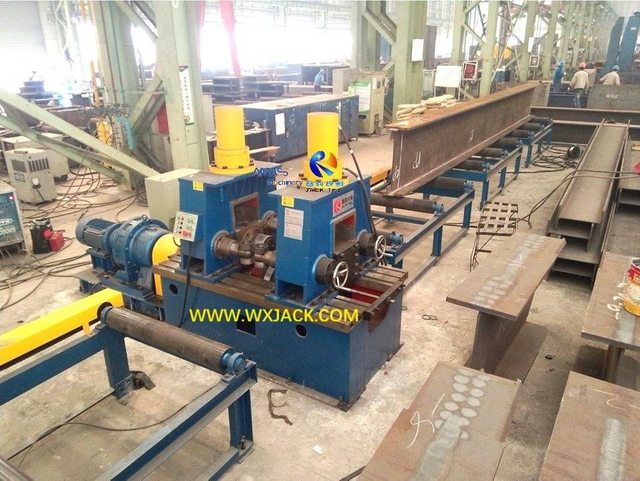

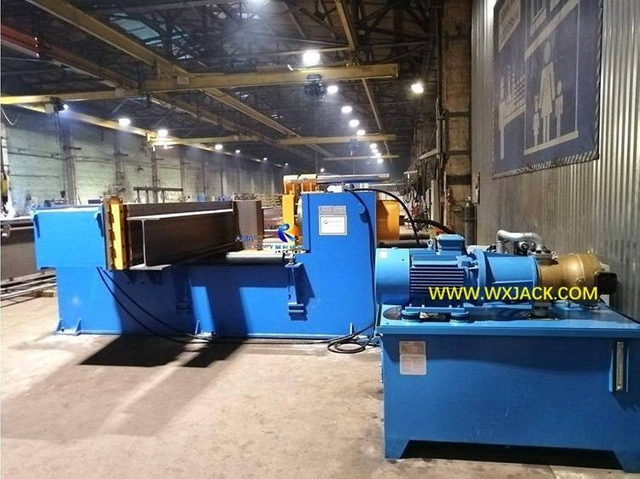

2)H梁焊接机是H梁生产线中的重要设备。 H梁焊接机产生的焊接的T梁H束是H梁生产线的初步成品,尽管作为客户,您需要使用H梁伸直机来使H光束法兰变平;

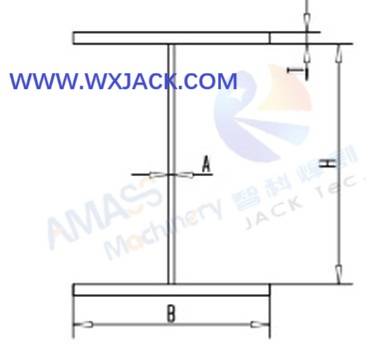

2. H梁焊接机产生的焊接H光束的设计草图和物理照片如下:

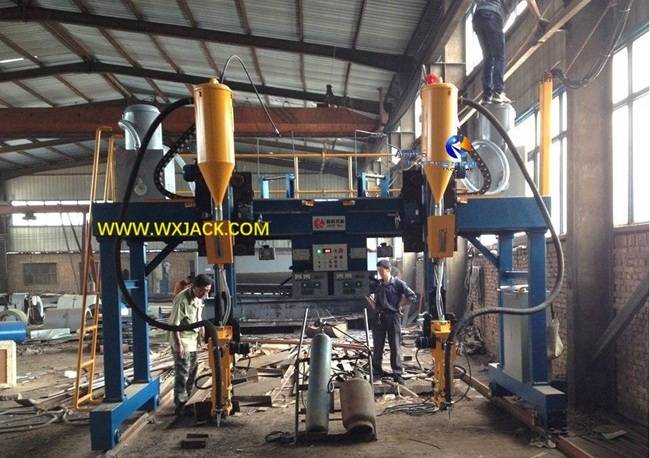

图1 H梁焊接机 图2 H梁焊接机

3. Wuxi Jack H梁焊接机的强调是什么?

1)H光束焊接机是Wuxi Jack生产的最早产品类别。在过去的15年中,我们在不同的结构和规范中生产了数百组各种H梁焊接机,用于H光束生产线,或用作单独的H梁焊接机。
2)H梁焊接机的开发涉及机械结构设计,巧妙的电气控制以及深层焊接技术探索的完美组合,而Wuxi Jack是典型的模型。


Wuxi Jack H光束焊接机,您总是正确的选择!

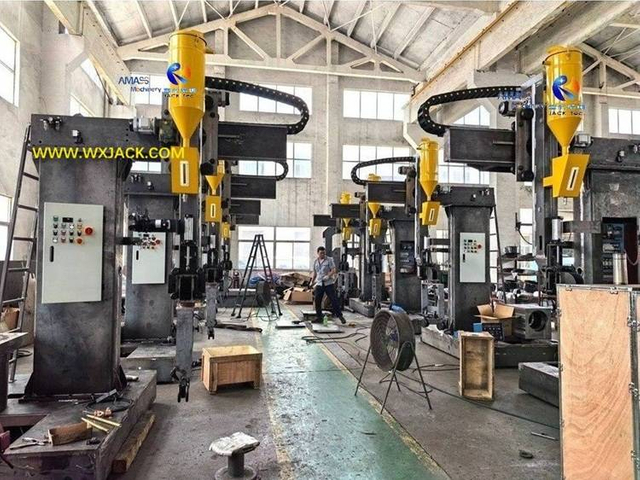

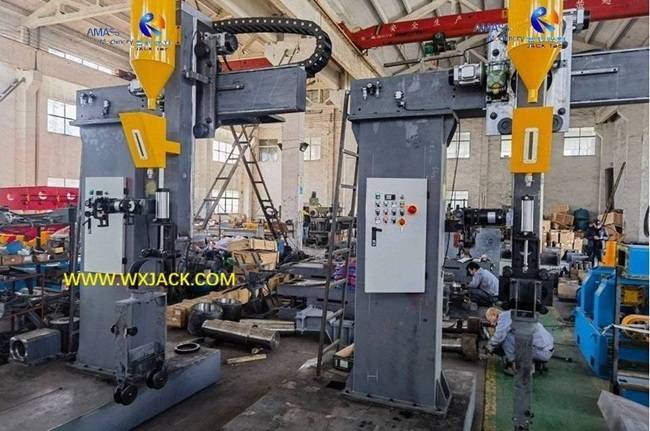

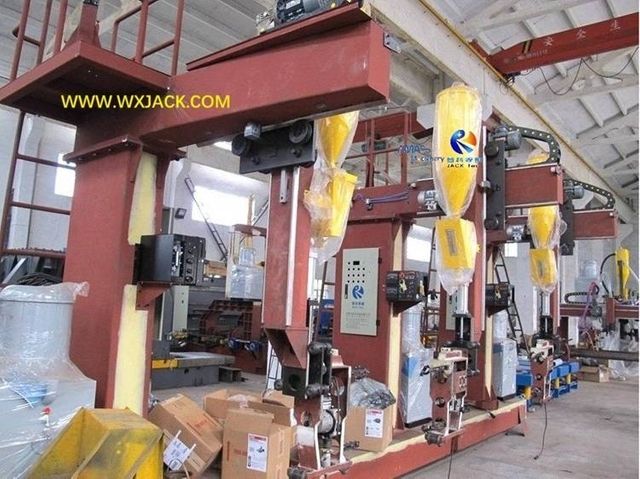

Wuxi Jack生产的不同类型和尺寸的H梁焊接机

Wuxi Jack H梁焊接机的特殊特征

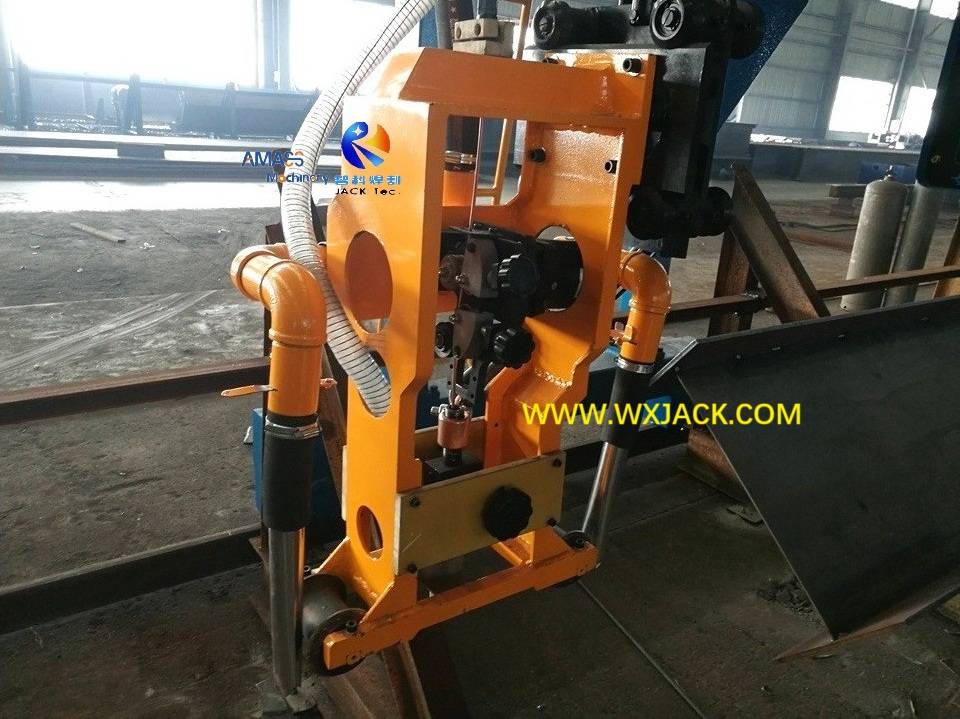

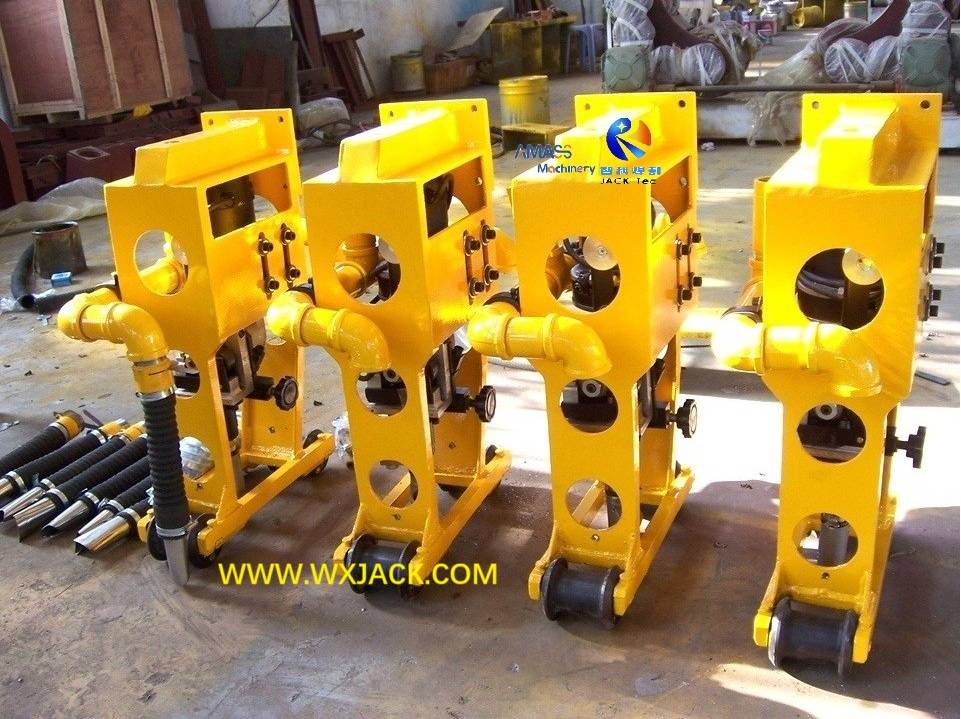

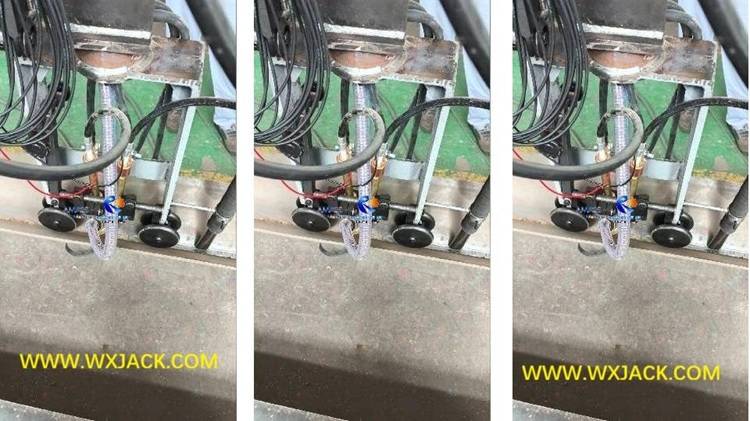

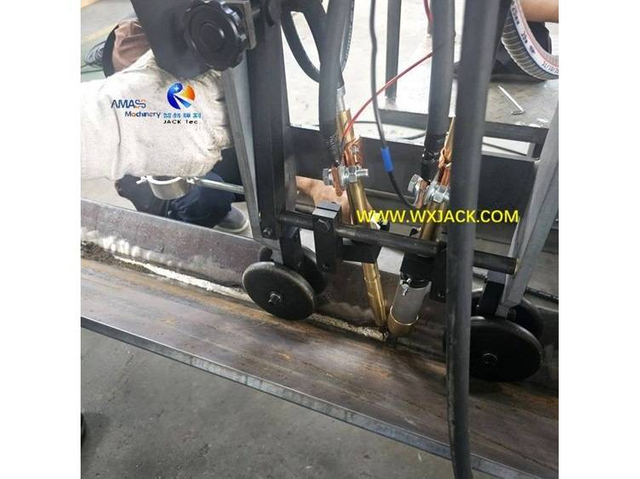

作为H光束生产线专业设备的专业生产商,Wuxi Jack详细介绍了H梁焊接机的每个细节。在这里,我们将其中一个作为例如。有关我们产品的其他优势:焊接接缝示踪剂,请查看“开放结构H光束焊接机”;对于焊接火炬的高精度三维运动,请检查“产品”页面。H光束龙门焊接机”。
1- H Beam Welding Machine_20210629110228
1- H Beam Welding Machine-IMG_20161207_093115
3- H Beam Welding Machine
4- H Beam Welding Machine 微信图片_20210629110142

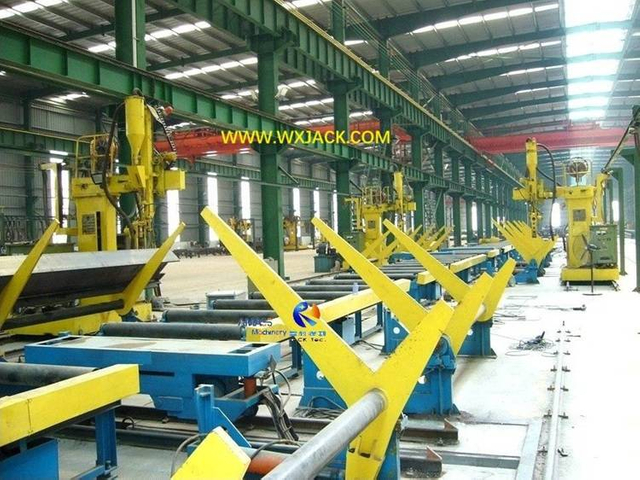

5 H Beam Welding Machine- LHC Column type High Quality
6 H Beam Welding Machine IMG_20191219_111153
7 H Beam Welding Machine IMG_20210422_111126
8 H Beam Welding Machine 微信图片_20210629110304

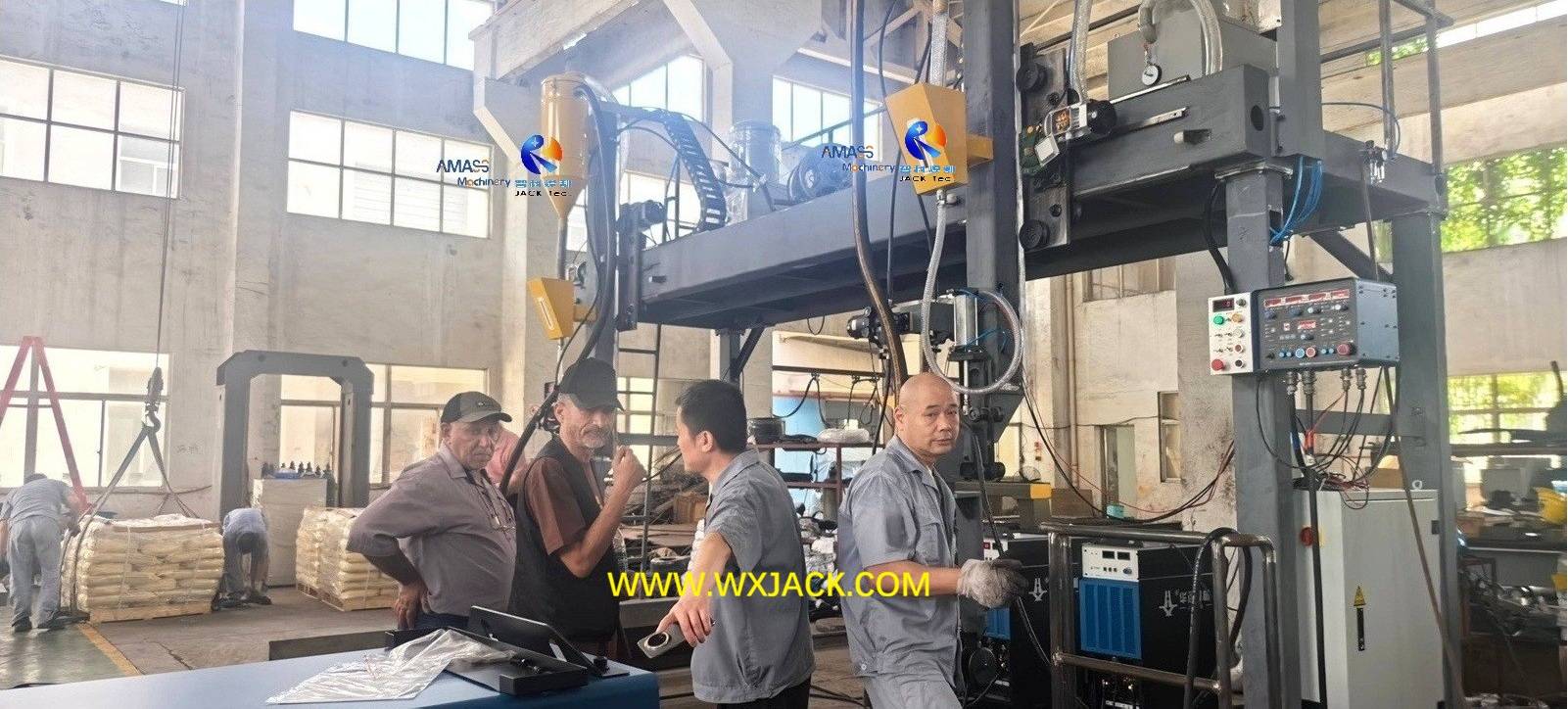

使用Wuxi JackH光束焊接机

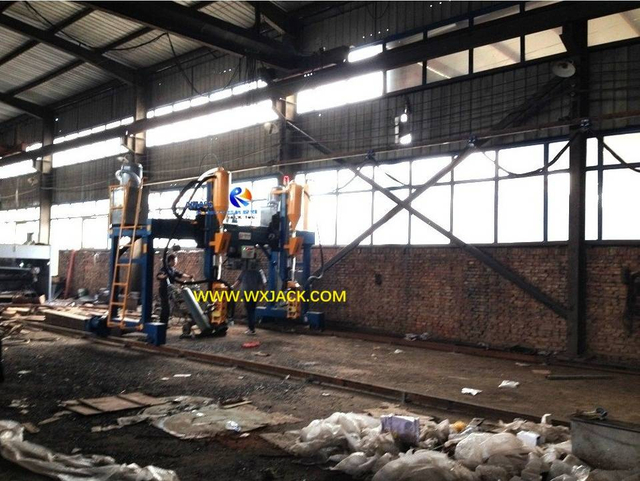

1. H梁焊接机的准备工作:

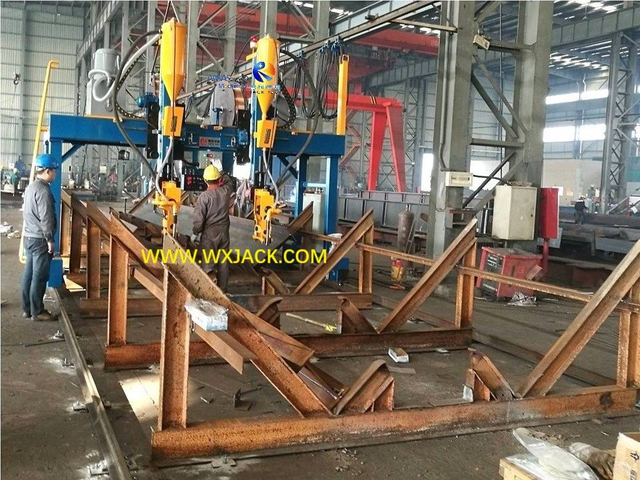

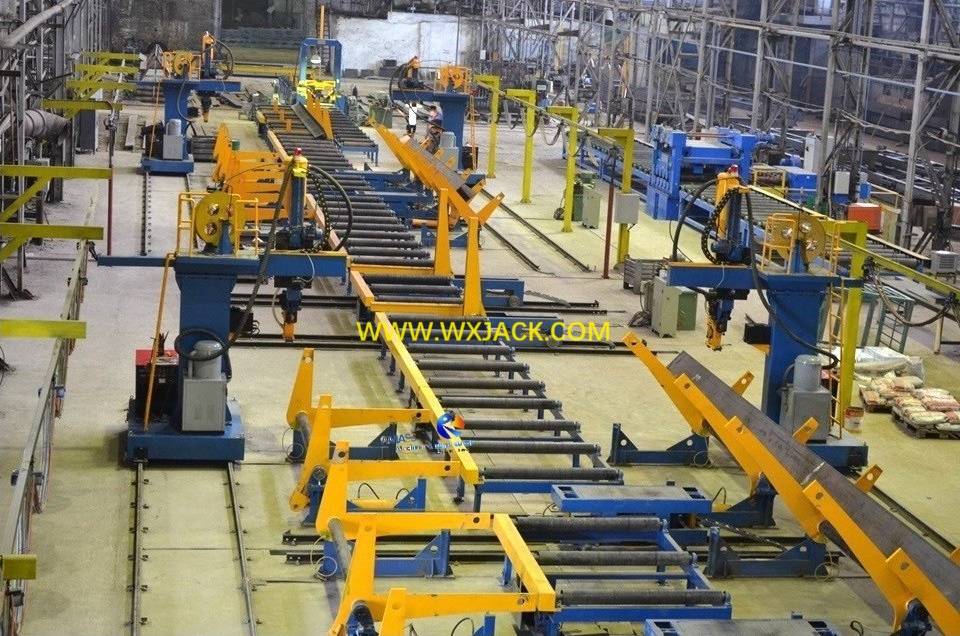

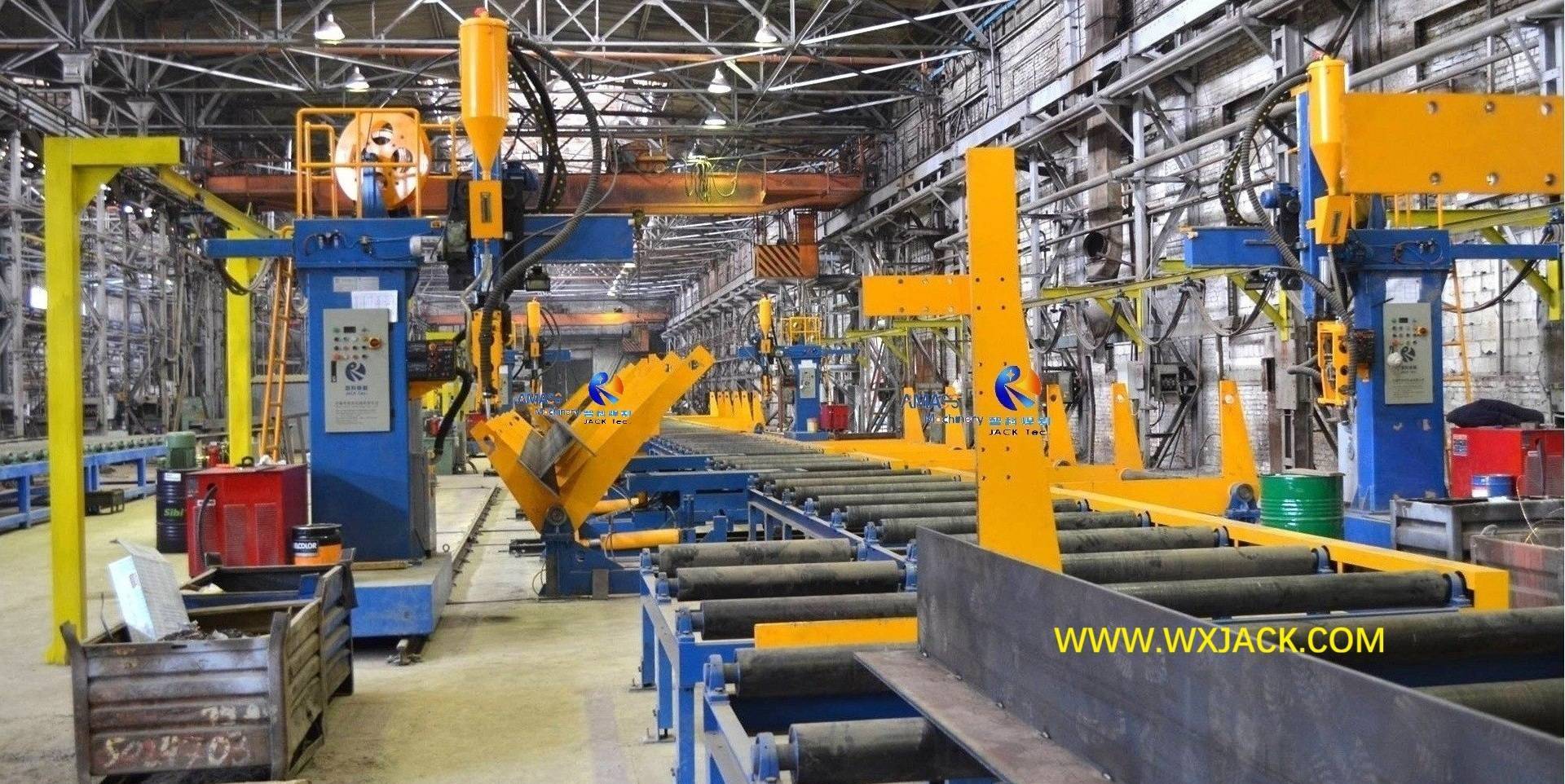

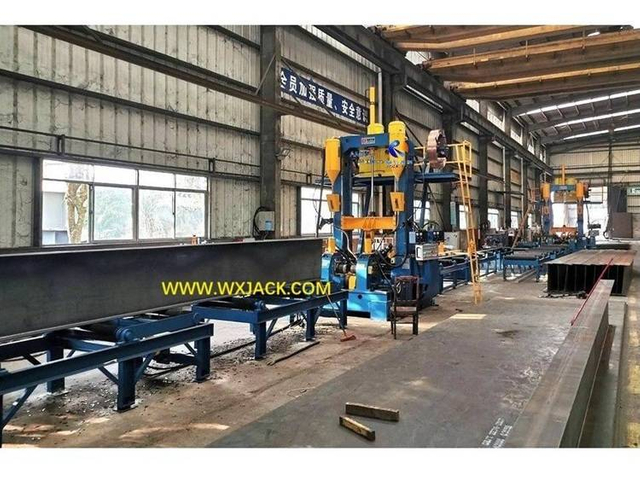

从上面的照片中可以找到,H光束焊接机的现场运行平滑具有六个关键要点作为先决条件:

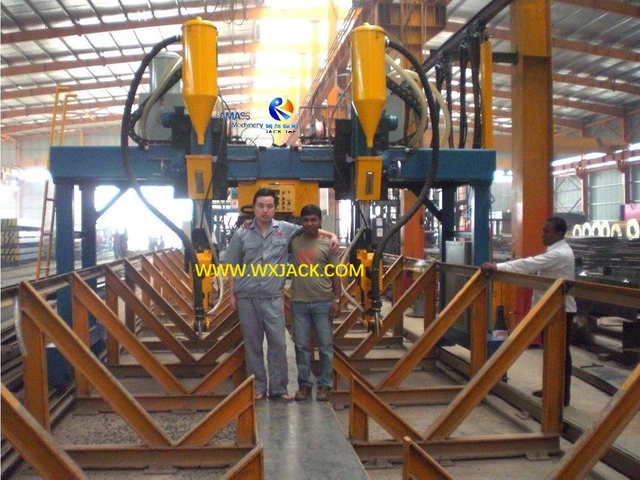

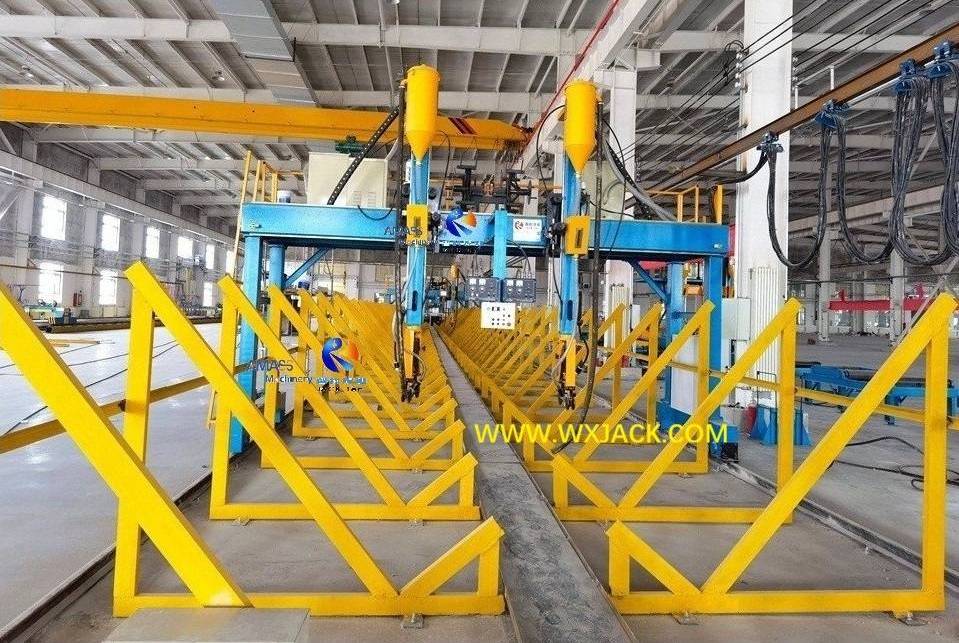

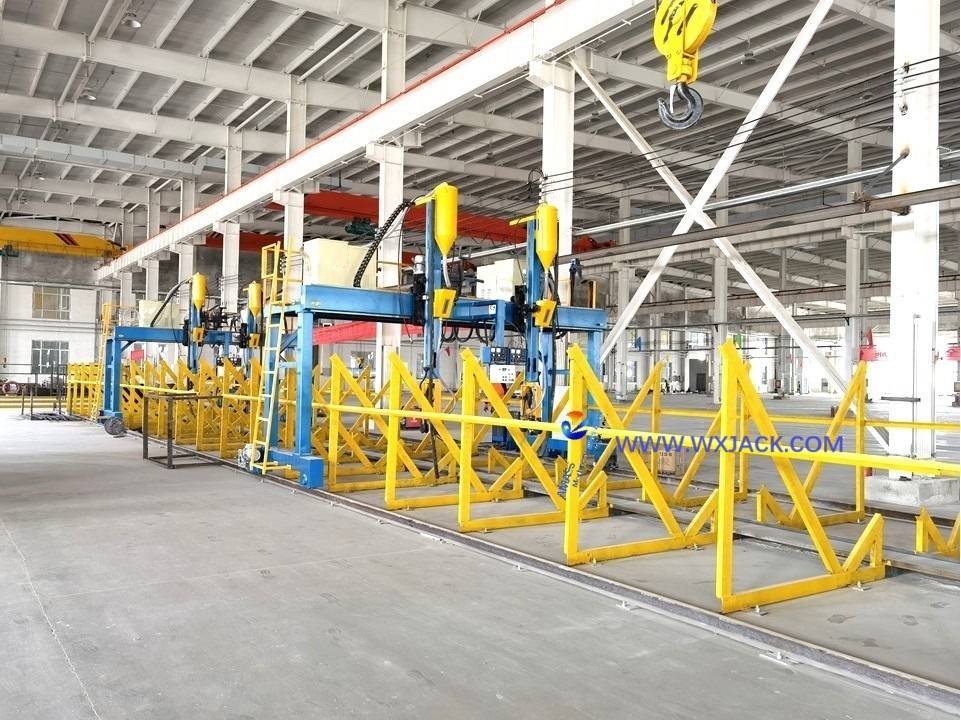

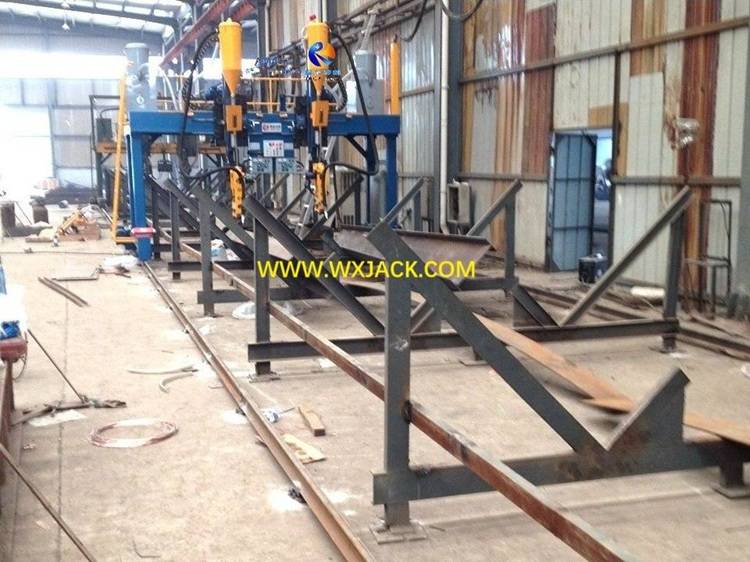

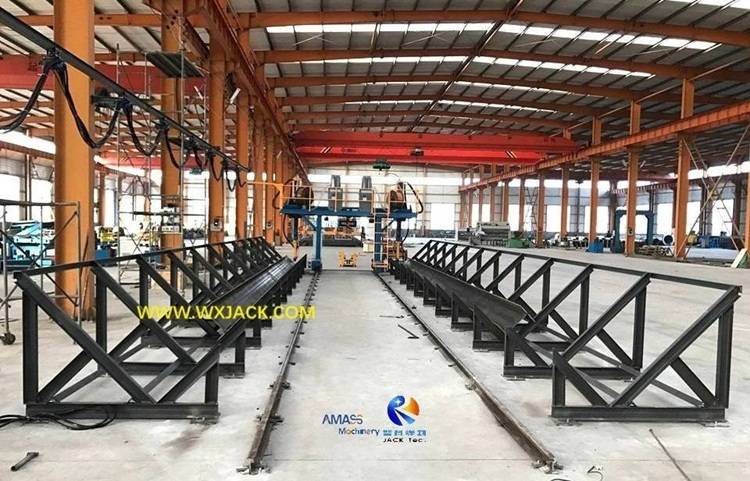

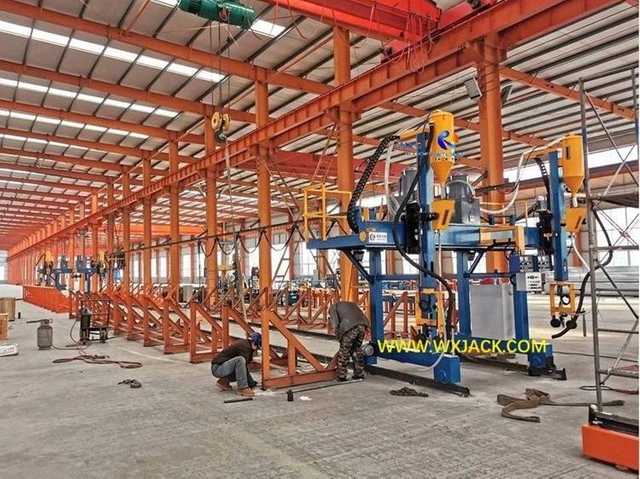

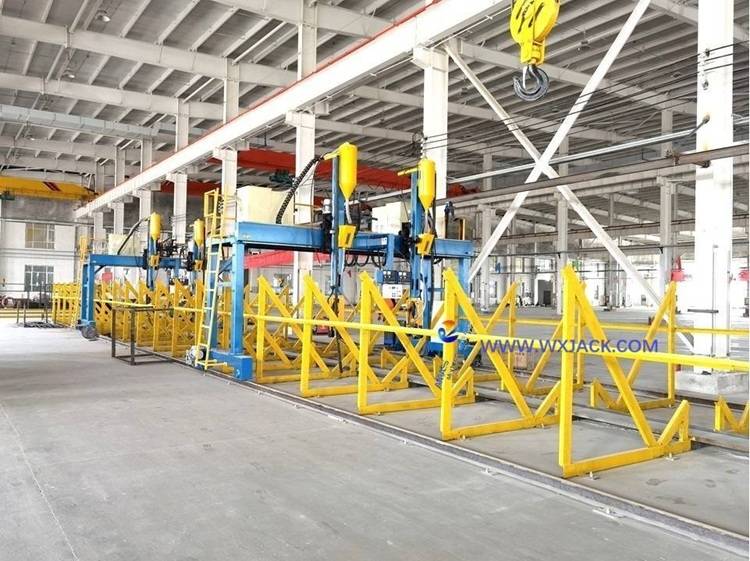

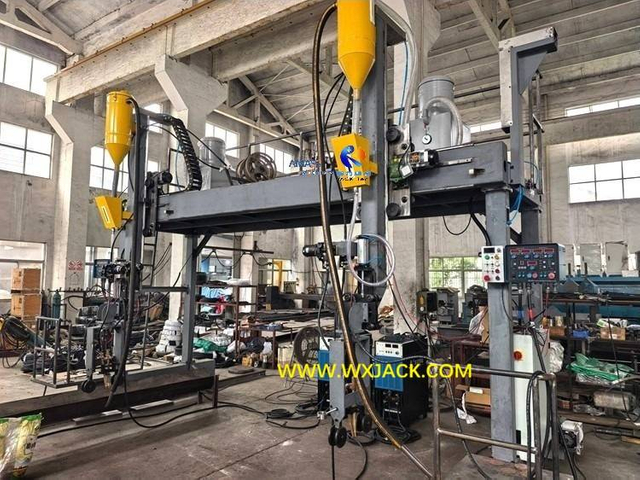

1)制造工件支撑架阵列,及其在安装H梁焊接机期间的准确对齐方式上的线固定。在这里,我们强调这两种类型的LHAH光束龙门焊接机:LHAZ中心控制和LHAC侧控制,其工件固定架的方向是不同的,应在安装时间之前清楚地清楚;
2)精确的并行性和正确跨度的行进导轨部署,这是H光束焊接机主框架正常纵向行进的前提;
3)合理的焊接补充功能单元的现场布置,H光束焊接机具有相当数量的焊接支撑机制,尤其是LHA和LHT,一组机器配备了两组每种功能单元,包括浸没的弧焊接电源及其控制控制台,焊接线饲养单元,焊接通量进料和回收单元;
4)H梁焊接机运行的精心计划的研讨会实用程序,包括电力,机器和焊接电源电缆,电缆悬挂架等;

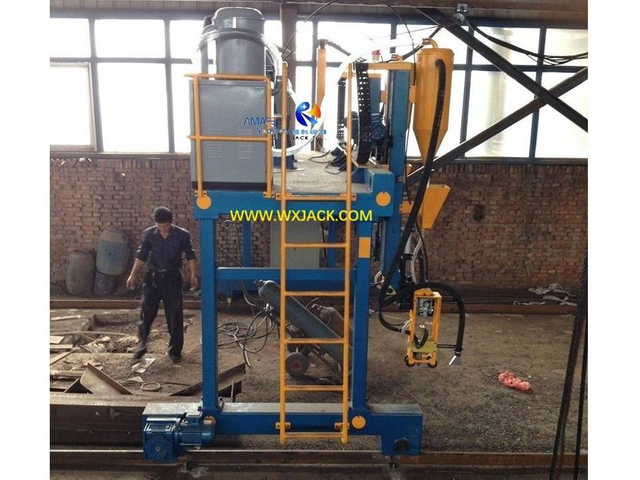

5)安全措施和工具,包括攀爬楼梯,守卫H梁焊接机的围栏,警报灯等。正如您可以从各种H梁焊接机和龙门式焊接机的照片中找到的那样,某些机械机械框架高达4m。因此,正确安装攀爬梯子和周围的栅栏至关重要。
6)仔细制定物流计划用于H梁焊接机的操作,包括原材料,完成的工件,通过行驶起重机的内部吊式和H光束翻转,以及H梁焊接机控制板和SAW电源的位置。

2. Wuxi Jack H光束焊接机的工作视频:

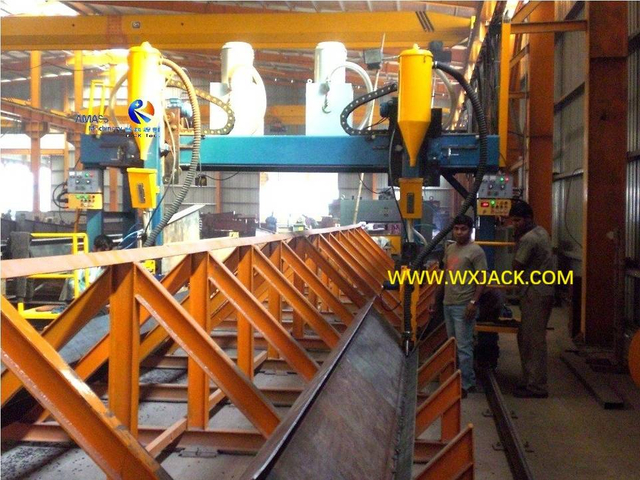

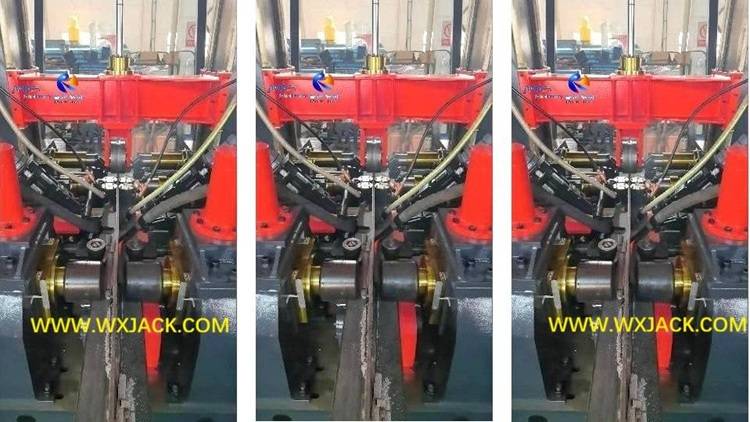

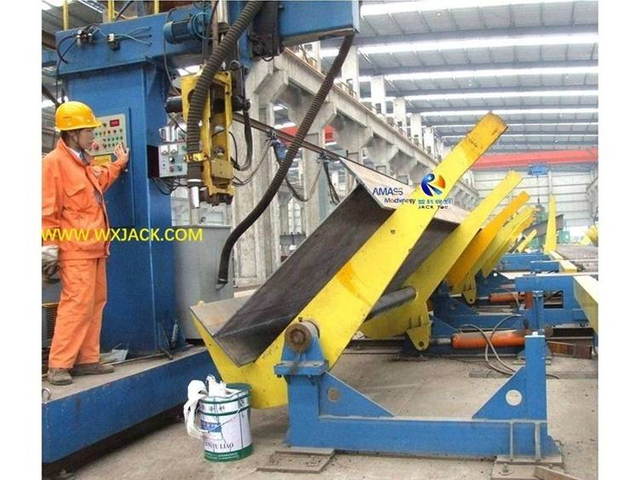

大型电流浸入弧焊接过程Wuxi Jack Integral H梁焊接机

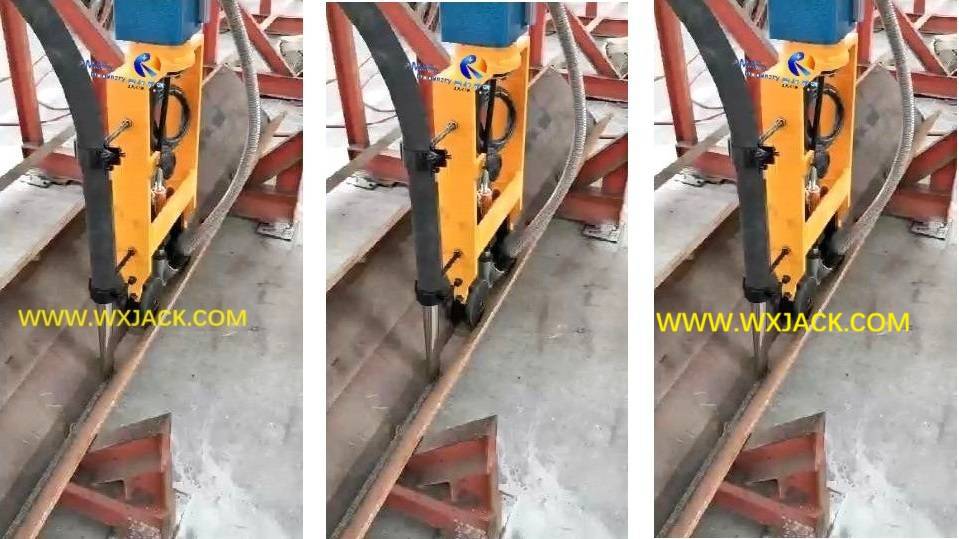

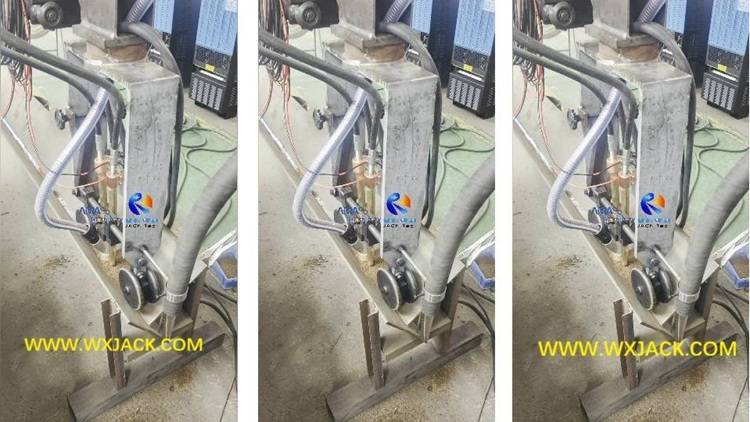

接近距离的弧形焊接操作Wuxi Jack集成的H光束焊接机

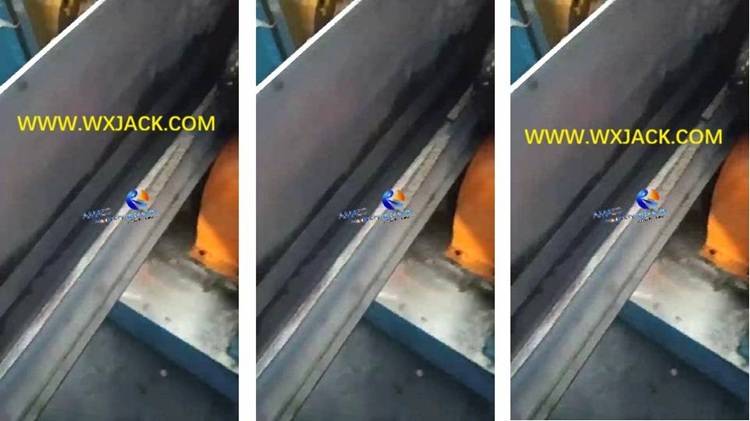

关于焊接接缝质量的动态视图来自Wuxi Jack Integral H Beam焊接机的淹没电弧焊接工作

H梁焊接机中的焊接支持功能单元

正如我们在此产品页面开头讨论的那样,H光束焊接机的成功运行需要机器本身的集成合作,并配备了配备机器的几个重要外包功能单元:淹没的电弧焊接电源及其控制控制台,焊接线及其进食系统,焊接通量输送和恢复组.

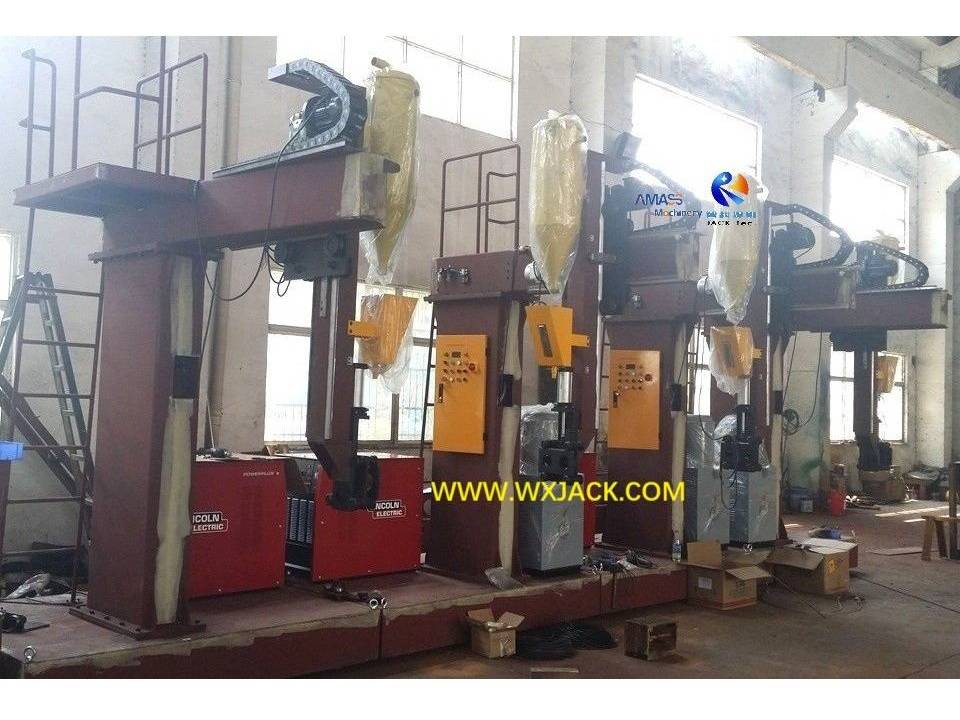

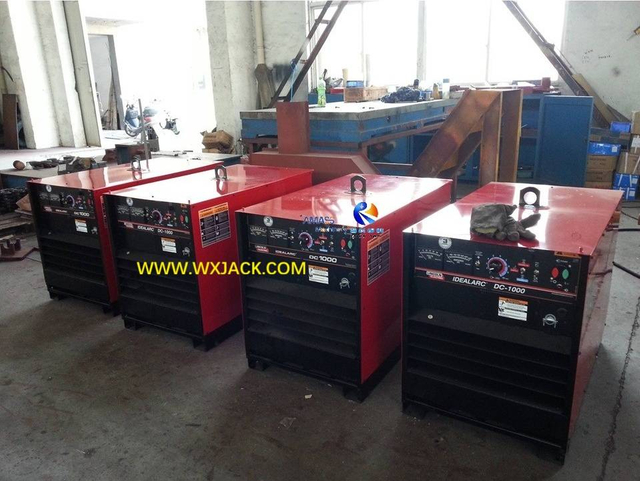

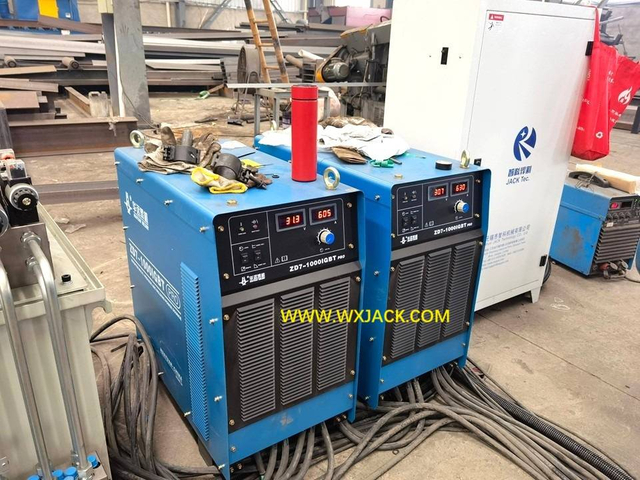

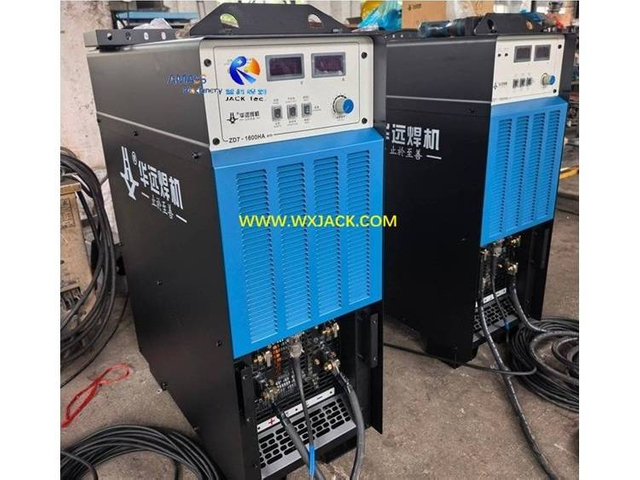

1. H光束焊接机中淹没的电弧焊接电源及其控制控制台:

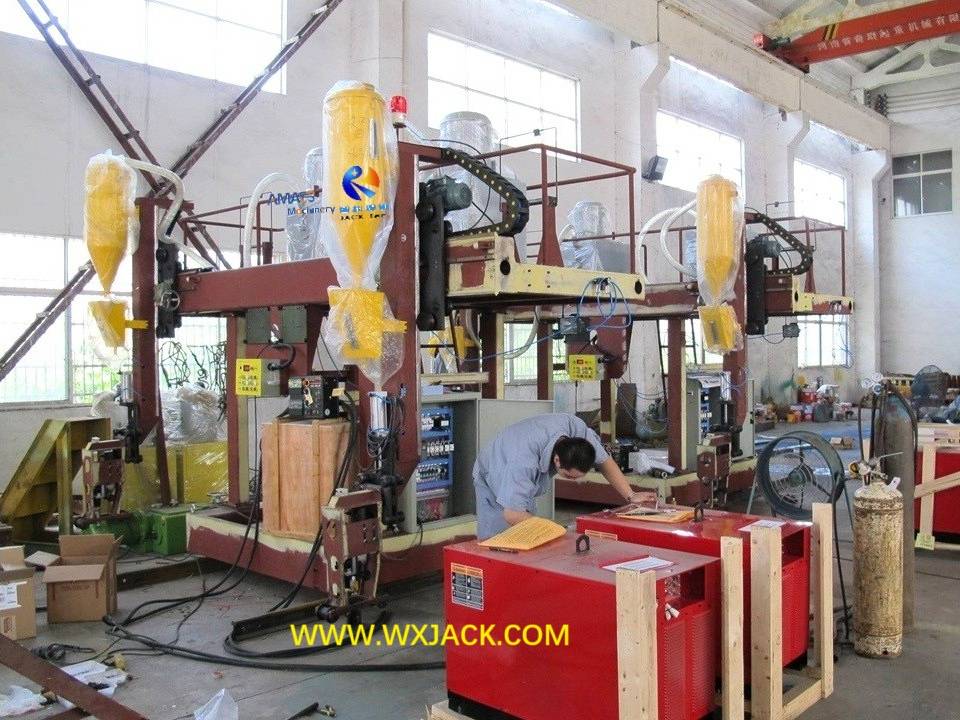

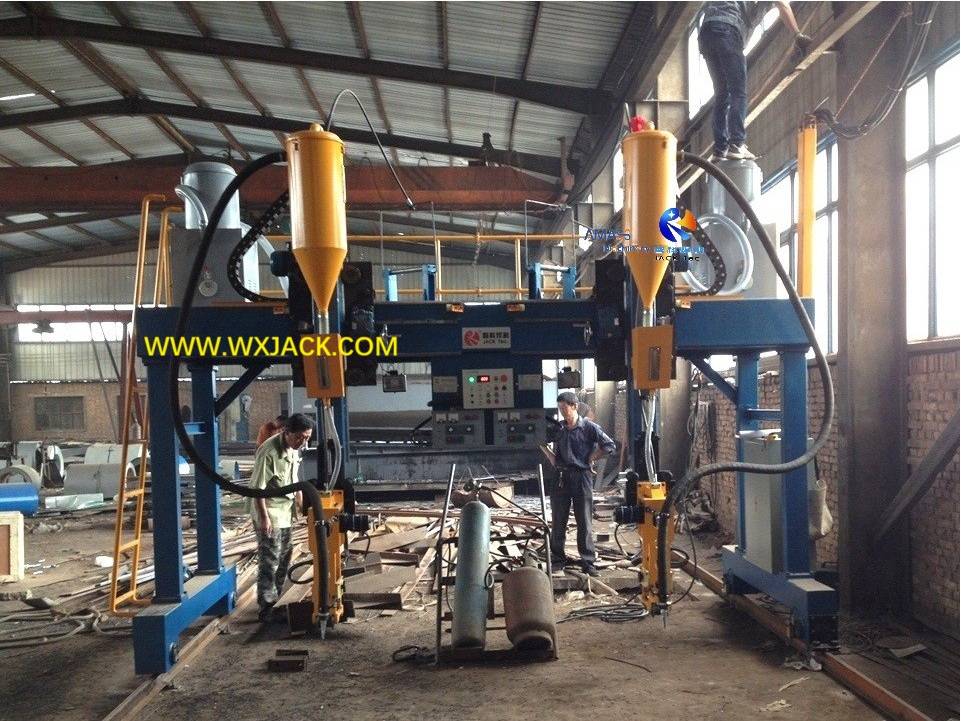

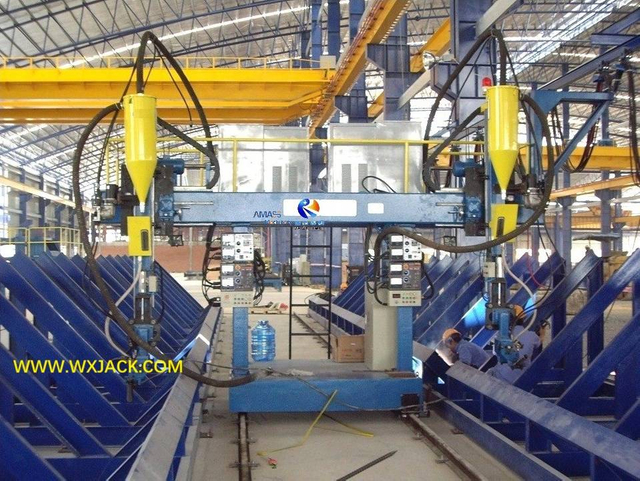

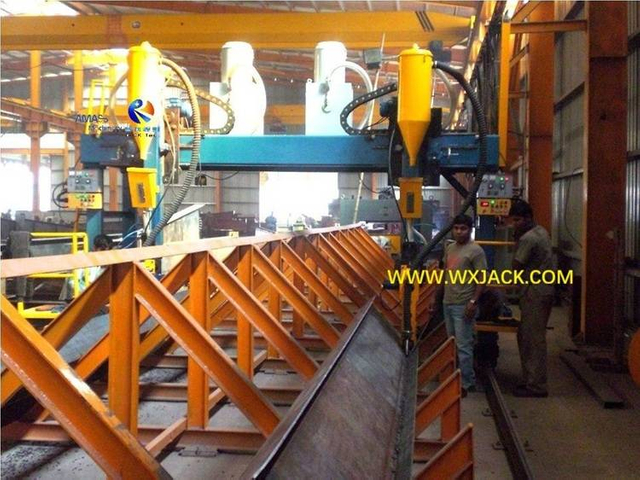

1)从上面的照片中可以找到,在一组LHA H梁龙门式焊接机或LHT T框架H梁焊接机中,分别有2组锯电源和控制控制台;

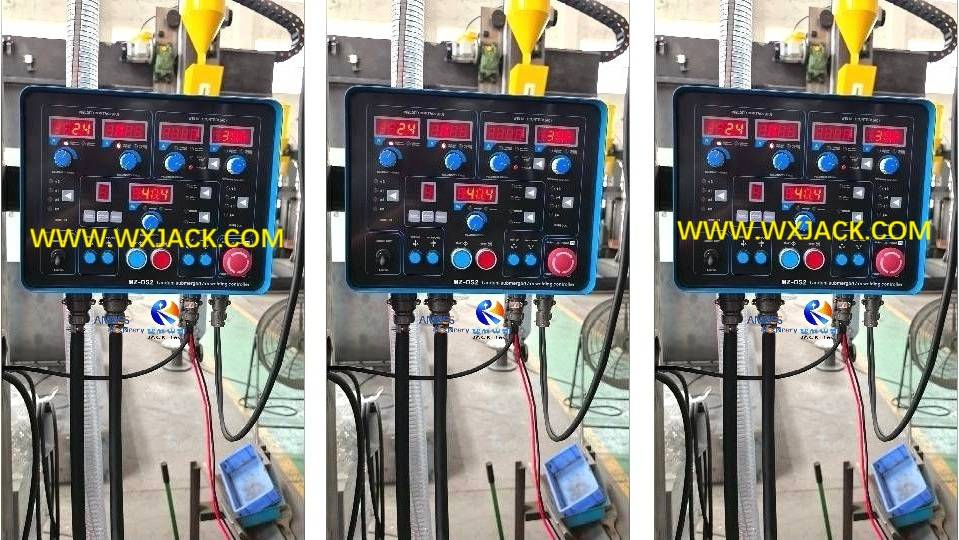

2)这是运行的核心功能单元H光束焊接机,控制机器的关键过程参数:焊接电流,焊接电压,焊接电线馈电速度等,以自动样式;
3)现场布局通常将两组锯电源部署在车间地面上,靠近H光束焊接机的主框架和操作站,以及机器的控制板。这是为了使机器方便地管理,操作员的移动程度最低。

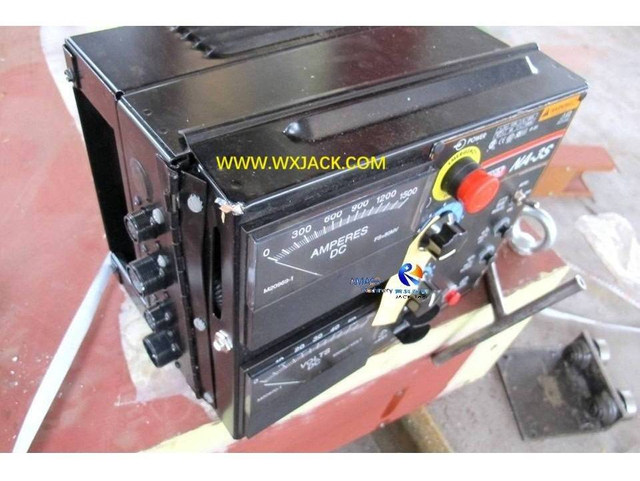

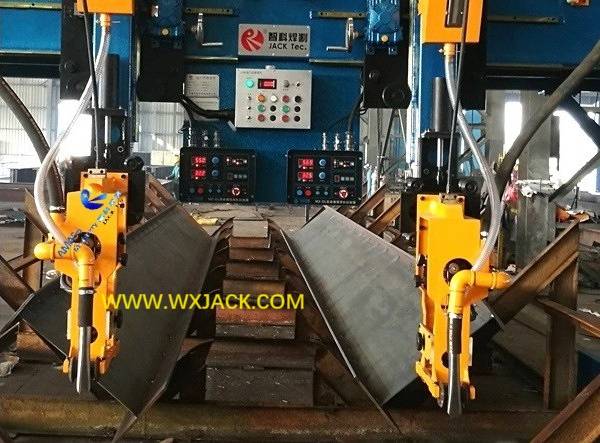

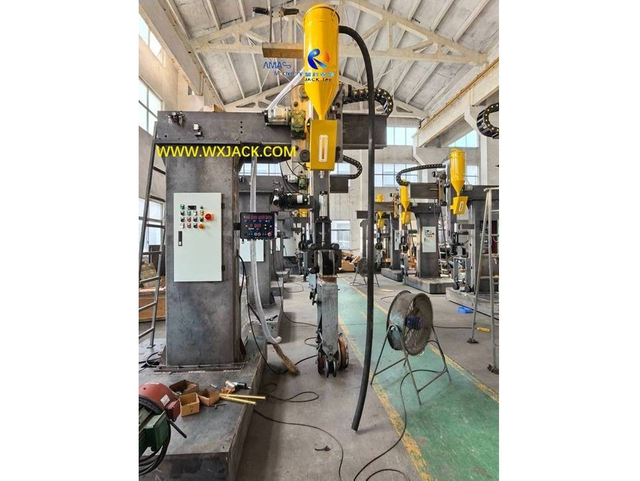

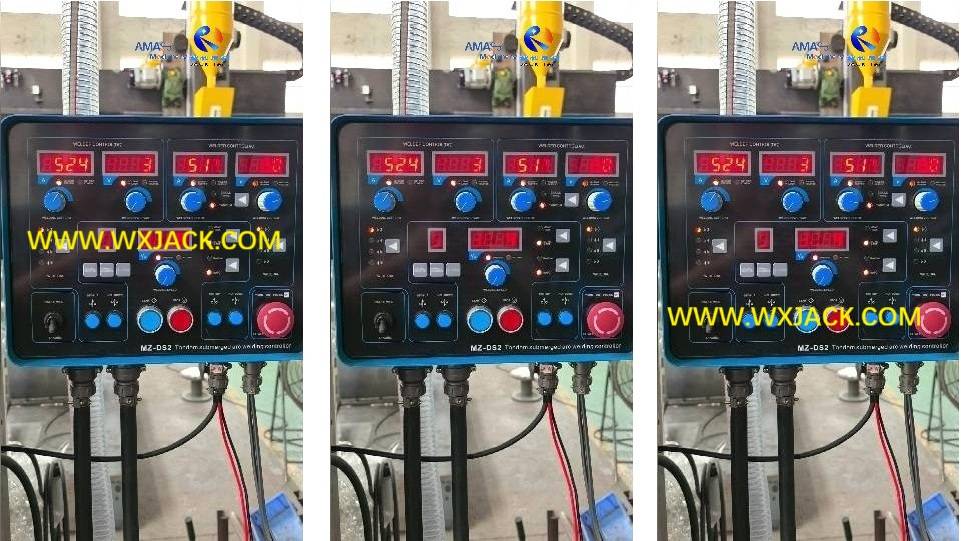

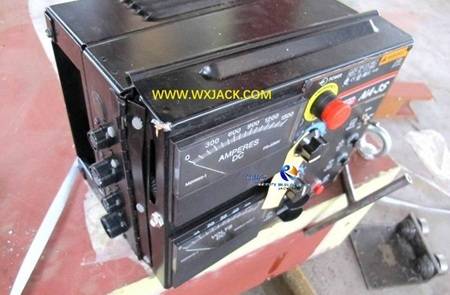

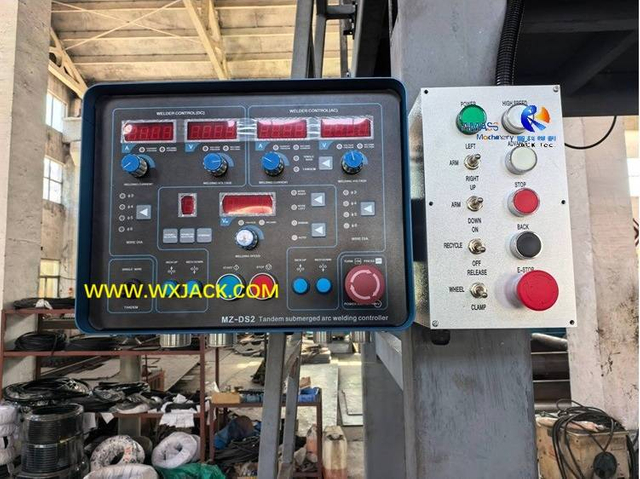

4)锯电源的控制控制台通常在同一位置安装在H梁龙门焊接机的操作面板上,因为您可以从上图上检查;

2. H梁焊接机中的焊接线及其进料系统:

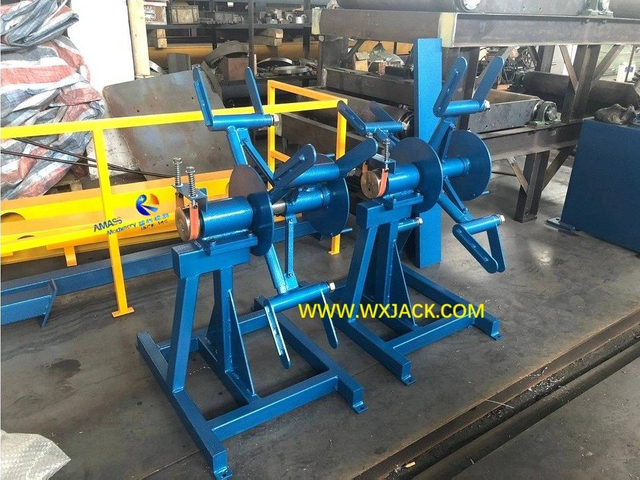

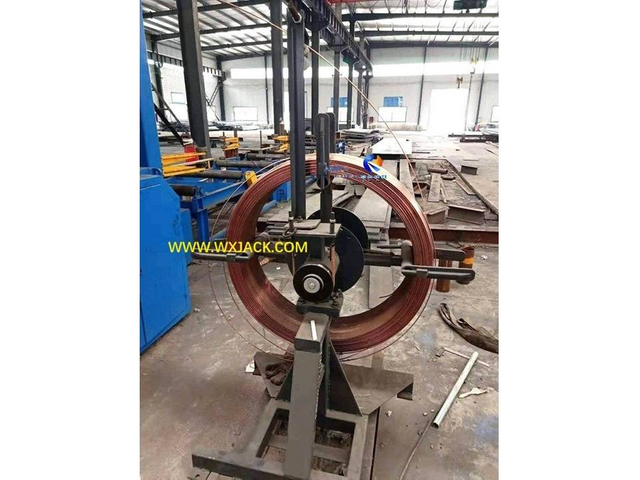

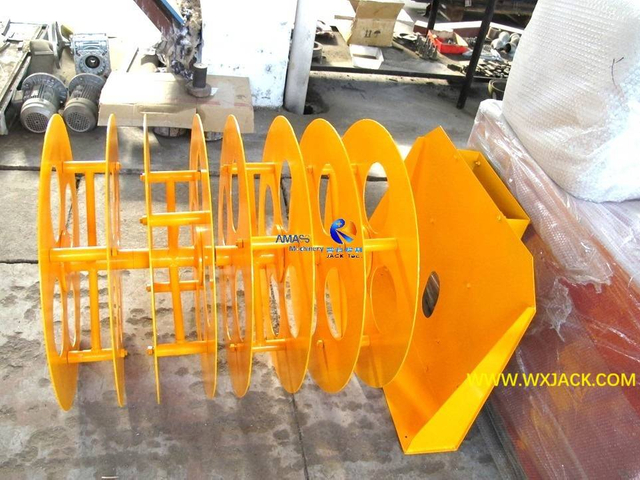

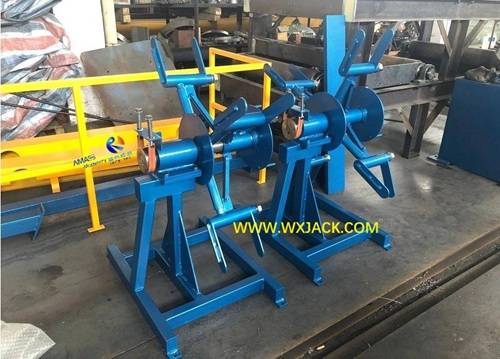

1)如上图所示,该组包括焊接线轴和电线馈线,一组锯电源配备了一组焊接线馈电单元;
2)inH梁焊接机,带浸没电弧焊接,焊丝是实心线型,直径为5.0mm〜6.0mm;
3)焊接线发送速度与焊接电流直接成比例的关系,焊接电流是在SAW电源的控制控制台上自动控制和显示的。

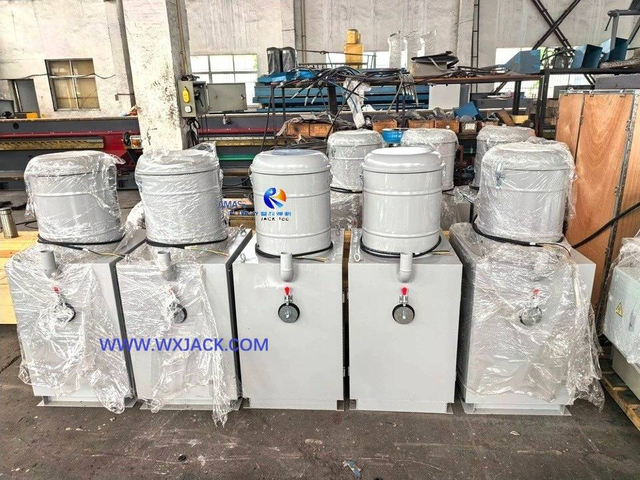

3. H梁焊接机中的焊接通量输送和恢复组:

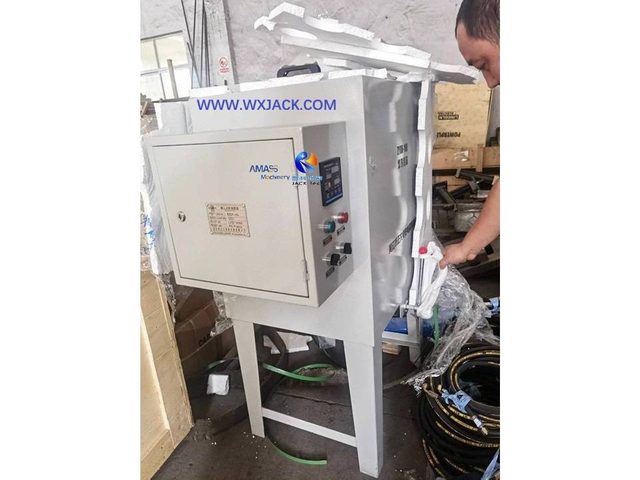

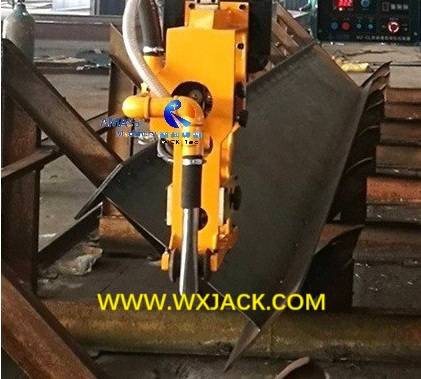

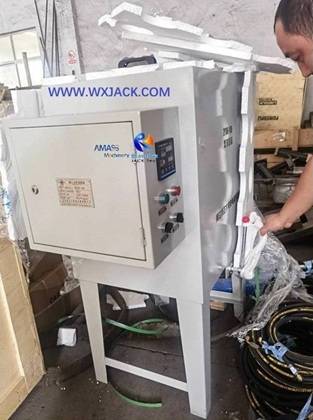

1)从上面的照片中可以看出,该系统包括焊接通量进料管和回收管,它们安装在与焊接火炬和通量料斗相同的复合物中,以及通量回收中央机器;
2)inH光束焊接机,一组锯电源配备了一组焊接通量回收系统;

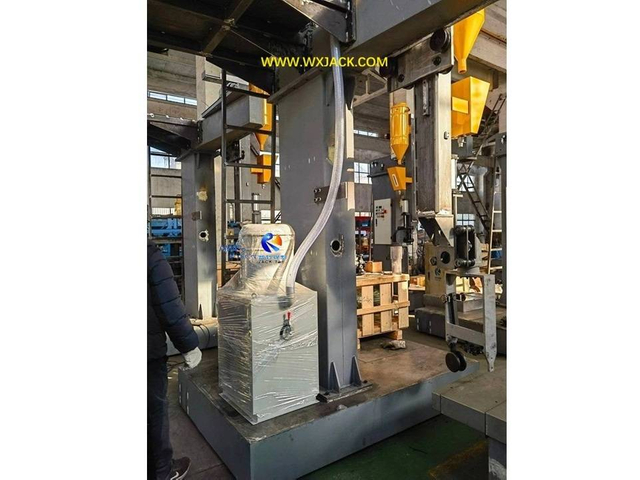

3)您可以从上面的照片中找到,为了节省H光束焊接机的土地占用,磁通回收中央机器通常放在机器主框架的头顶平台上,带有黄色的料斗料斗,位于焊缝上方,在机器主框架的前梁上;
4)在H梁焊接机的工作期间,焊接通量输送和恢复速度是恒定的。

Wuxi Jack H光束焊接机的类别是什么?

四个主要分支在H光束焊接机中,基于其应用重点和相应的结构:

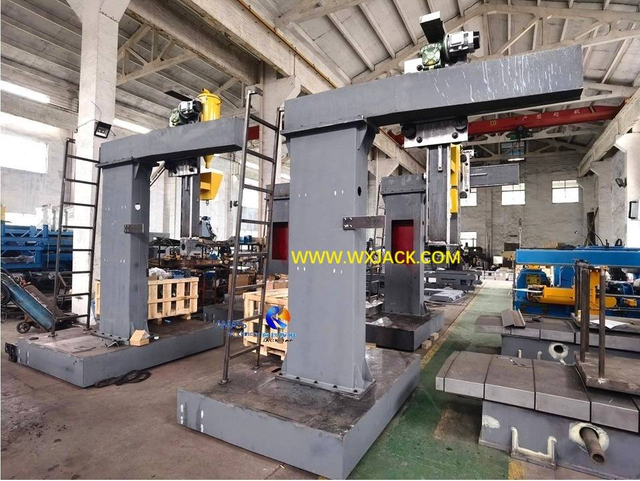

1。LHC柱结构H梁焊接机;
2。LHA H光束龙门焊接机, 包含Lhaz中间操作LHAC侧操作;
3。LHT T结构H梁焊接机;
4。LHG/ LHD专用用途特殊设计龙门焊接机

技术简介在H梁焊接机上安排:

1.有关LHC柱结构和LHT T结构H光束焊接机的介绍,请查看“产品页面”开放结构H光束焊接机”;
2.有关LHA Gantry框架和LHG/ LHD专用用途的介绍,请查看“锯龙门焊接机”;
3.以下是每种类型的H梁焊接机的技术规格:

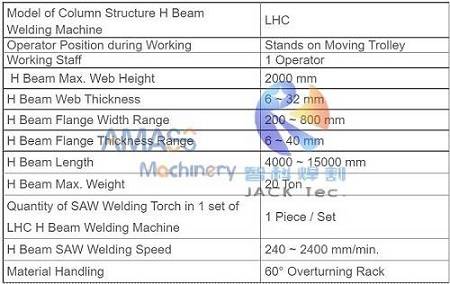

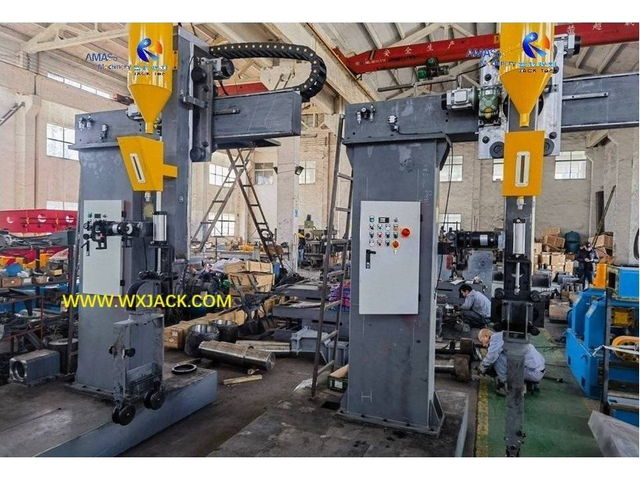

1. LHC柱结构的技术参数H光束焊接机:

1A H梁焊接机微信_20210607092217 1 h梁焊接机微信_20210607092217

2. LHA H光束龙门焊接机的技术参数:

2a H光束龙门焊接机 2 h光束龙门焊接机

3. LHT T框架H光束焊接机的技术参数:

3A H梁焊接机微信_20210628161500 3 h梁焊接机微信_20210628161500

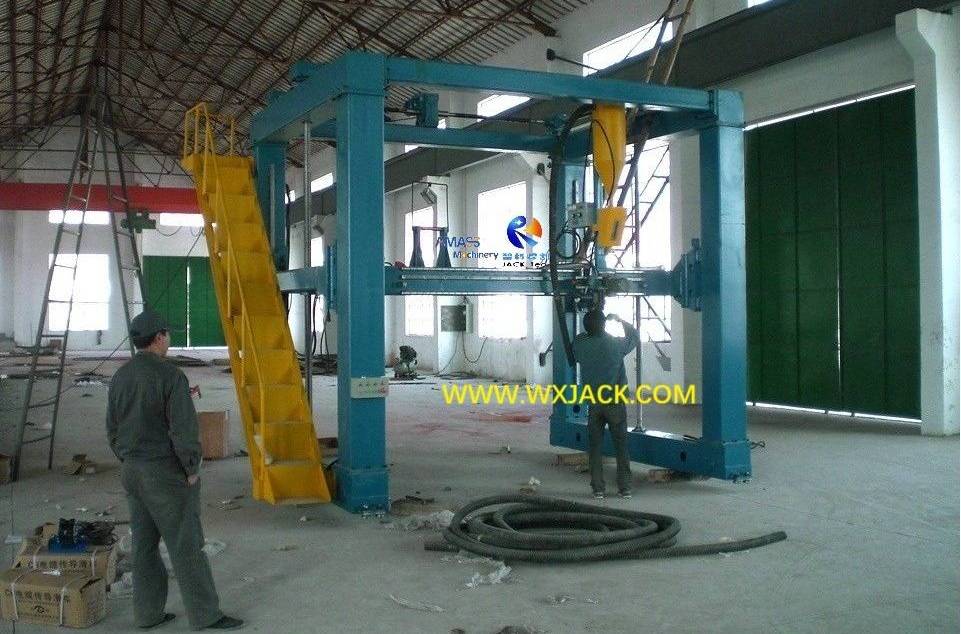

4. LHG灯后龙门焊接机的技术参数:

4A龙门式焊接机参数 4 h梁焊接机

H光束焊接机和相关设备的应用范围:

1. H光束焊接机的应用范围:

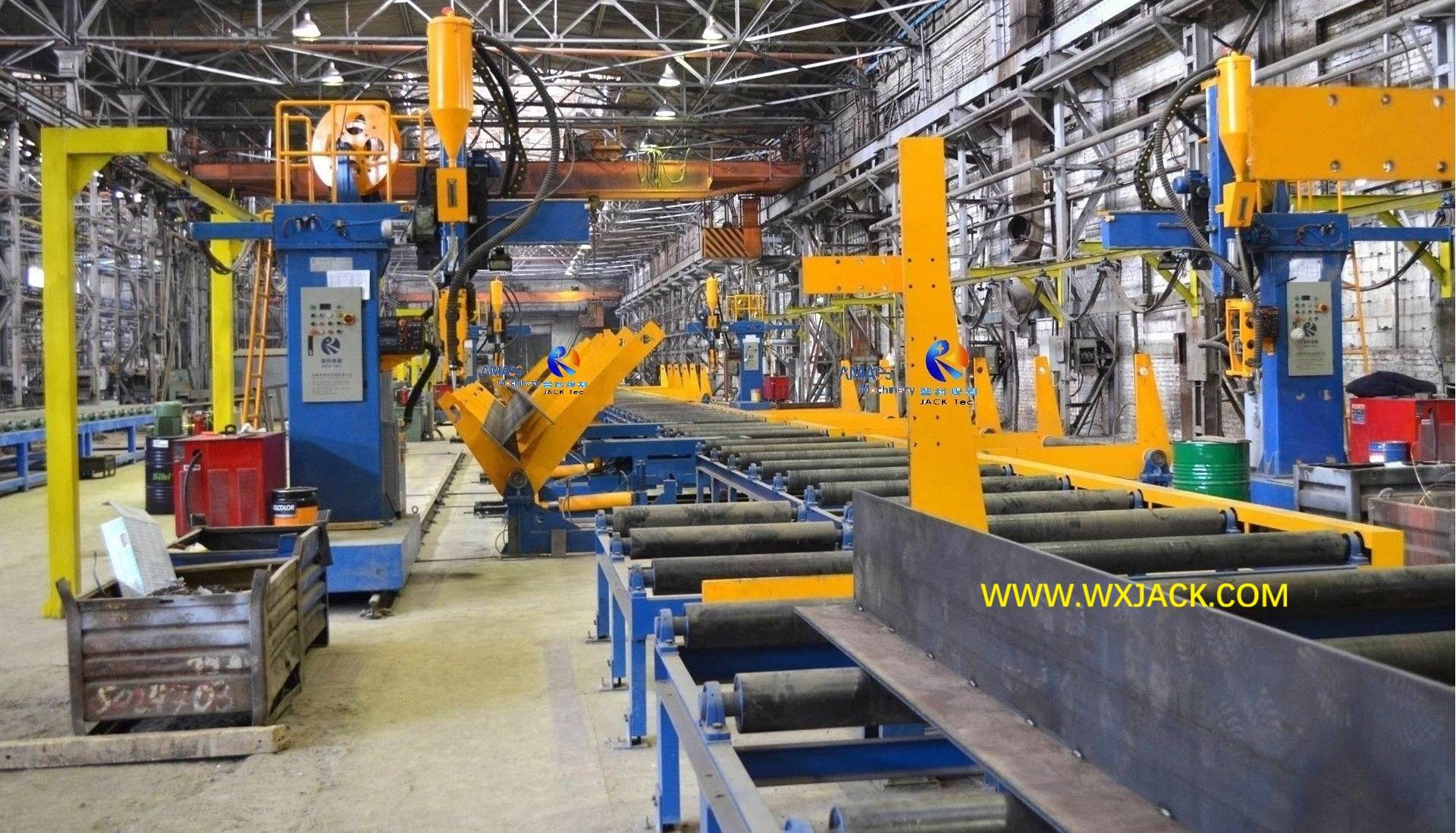

1)正如我们之前讨论的那样,作为焊接H束和T梁产生的工艺技术的核心设备,LHC,LHT和LHA H梁焊接机在自动和半自动H光束生产线, 也T束生产线;

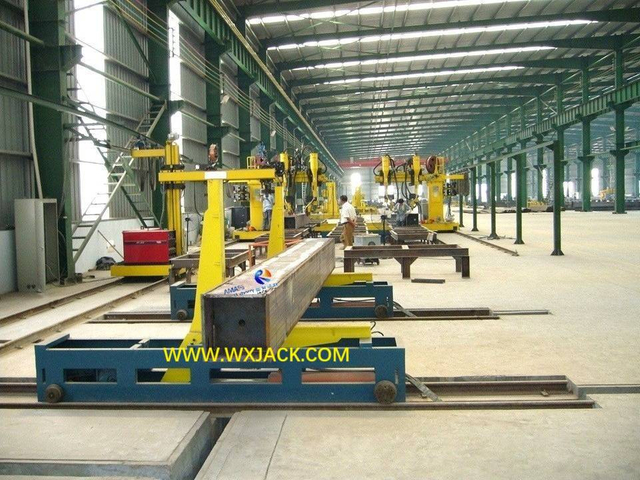

2)此外,LHT T框架H光束焊接机也可以部署盒束生产线;

2. H光束焊接机的相关设备:

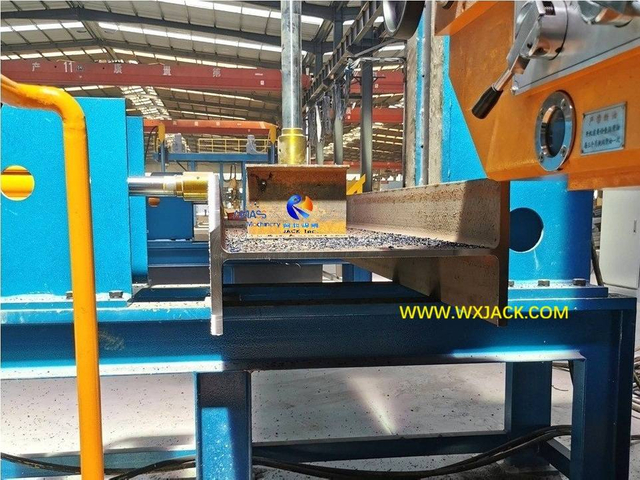

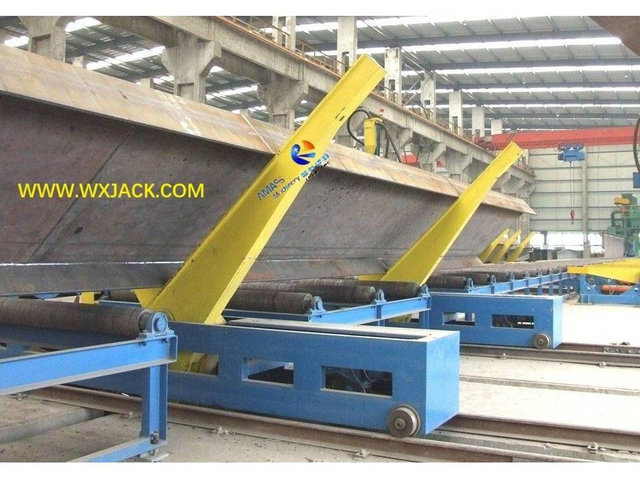

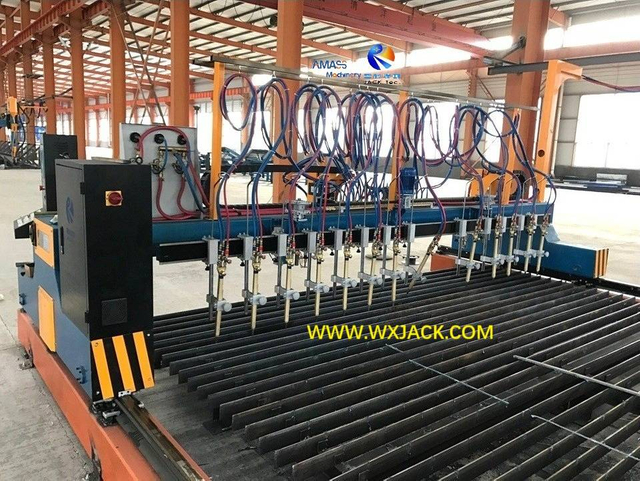

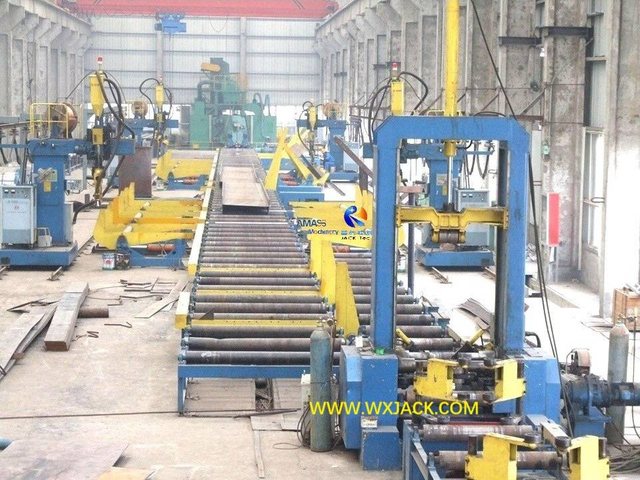

1)在制造焊接H梁和T梁的过程中,这些设备应与H梁焊接机一起使用,以提供合格的成品钢结构工作部件:CNC脱衣板切割机,H光束组装机,H梁伸直机,60°/90°/180°倾覆的架子,钢铁输送机, 和梁端面铣削机器;
2)从更广泛的意义上,边缘铣床,边缘圆形机盘接头焊接机也是生产H梁,T梁和盒梁的重要设备;
3)LHG/ LHD专用使用龙门焊接机的应用需要支持焊接固定装置;

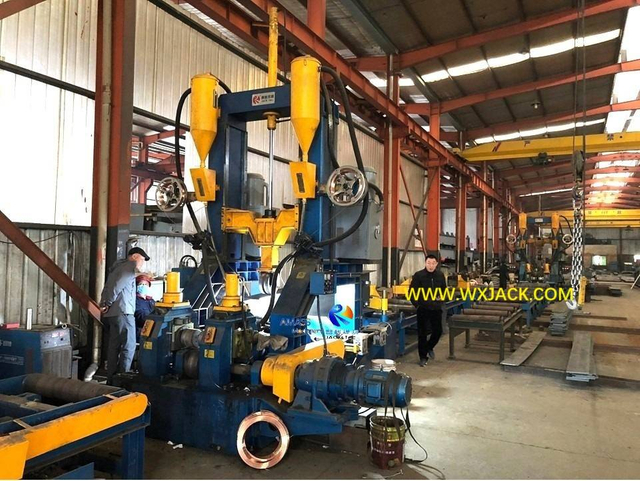

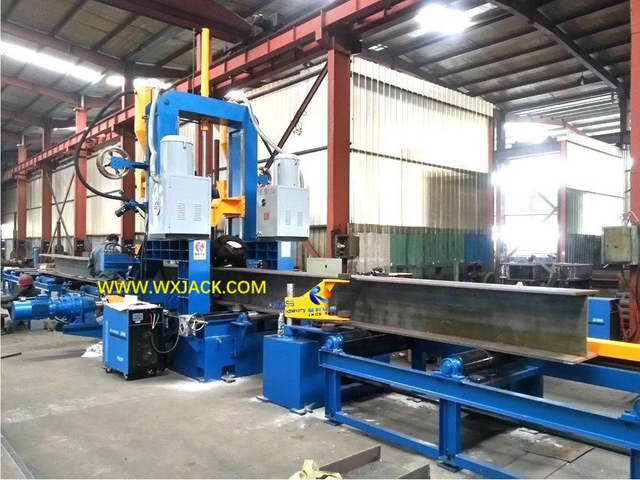

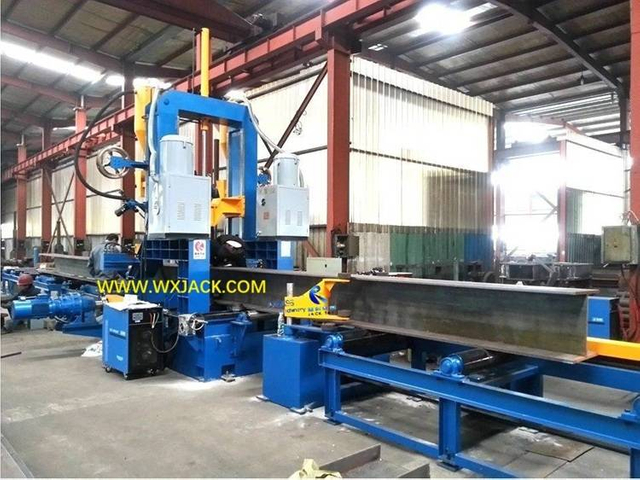

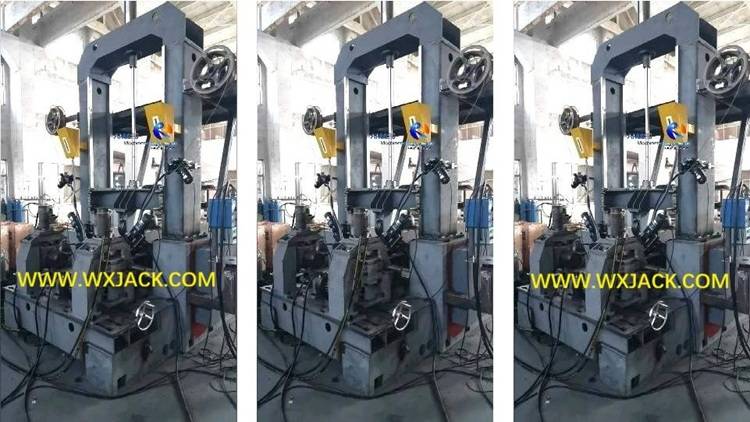

4)H梁组件焊接矫直整体机器产生与H梁焊接机相同的焊接H梁T梁,但不能用于具有超过一个焊接接缝的重型工件。
