无锡智科钢结构翻转机，为客户提供最安全、可控、可靠的钢结构箱型梁H型钢翻转设备

左滚动图：无锡智科钢结构箱型梁H型钢翻转机从订单到交付的价值链

无论60°/ 90° / 180°规格，无锡智科箱型梁H型钢翻转机主要包括以下单元：

一、固定式或移动式底座、台车、车轮：一套坚固的高强度机械箱体式结构，固定式型号可固定在车间地面，或移动式型号中配备可在轨道上移动的移动轮；

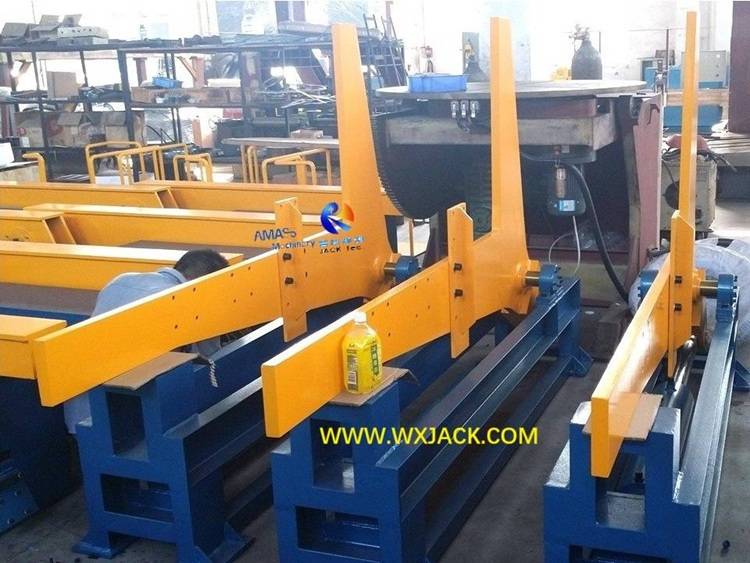

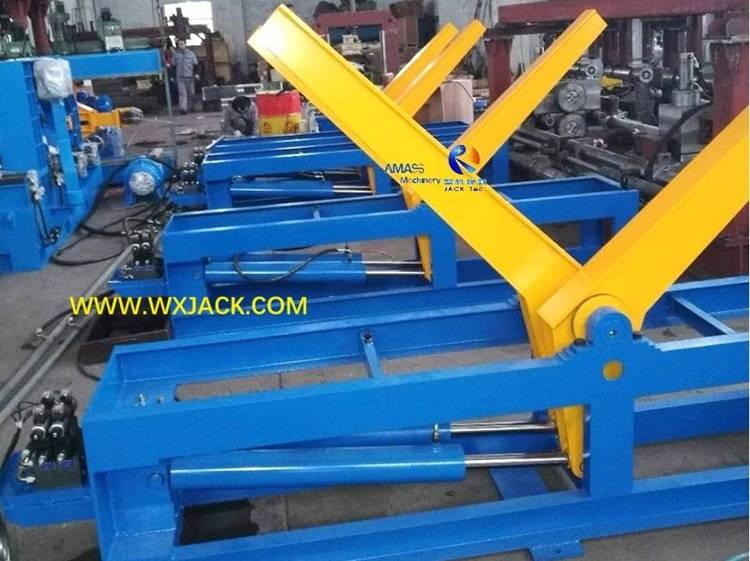

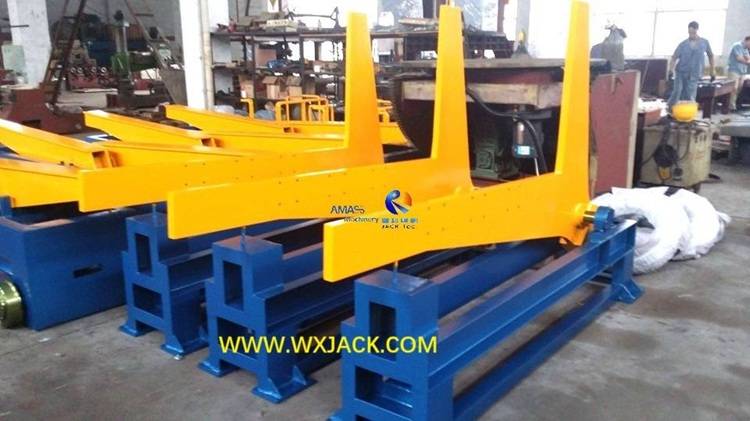

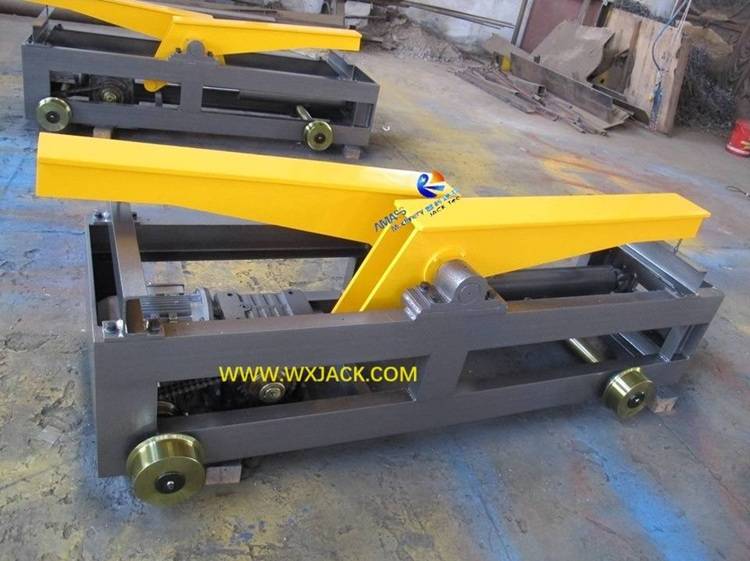

二、摆动L臂组：这是钢结构翻转机的核心工作元件，作为机械手，用于夹持和翻转工件。一套钢结构翻转机通常配备2个L臂；
三、摆动轴：这是翻转机L臂的传动装置，L臂围绕此轴摆动；
四、液压系统：由油缸、泵站、电磁阀、软管组成。这是H型钢翻转机L臂和钢结构部件翻转的动力源；
五、交流电机：配备在移动式钢结构H型钢翻转机、移钢机上，用于驱动整台设备和工件沿轨道移动；
六、翻转架数量：实际应用中，考虑到箱型梁H型钢的较大长度，通常配备2~ 3组翻转架，组成一组钢结构翻转机。


一、 钢结构箱型梁H型钢翻转机的工作原理及功能：

二、钢结构箱型梁H型钢翻转机的重要性：

三、钢结构箱型梁H型钢翻转机的广泛应用：

四、钢结构箱型梁H型钢翻转机为客户带来的经济效益：

五、钢结构箱型梁H型钢翻转机的主要两种类型：

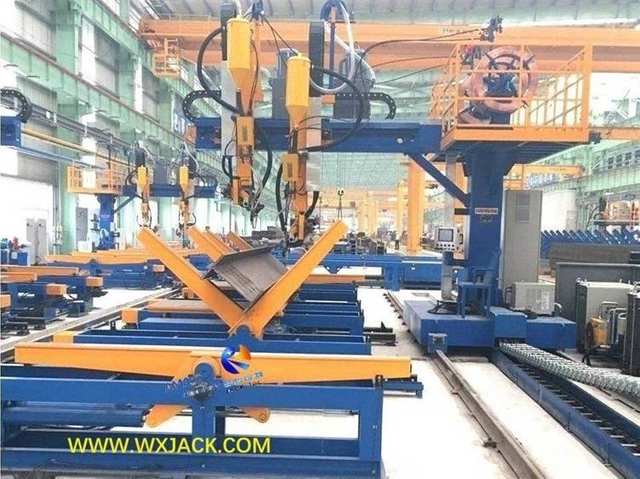

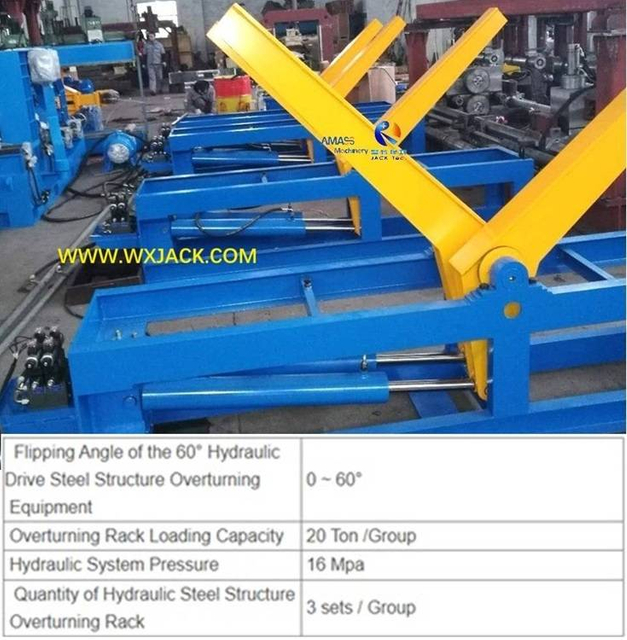

1、用途：

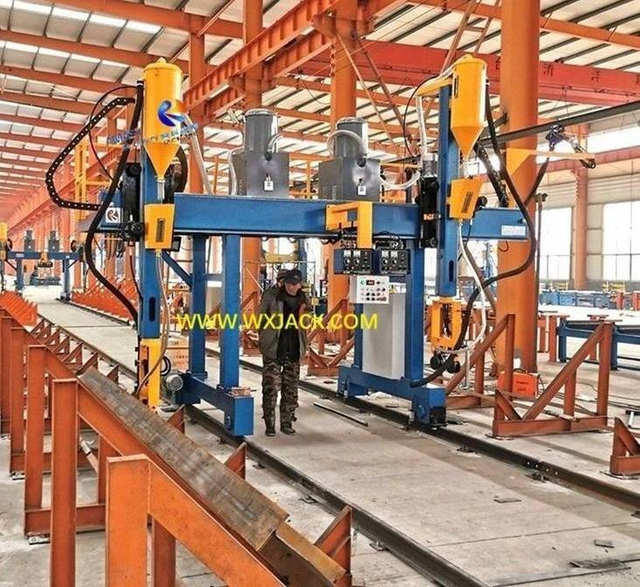

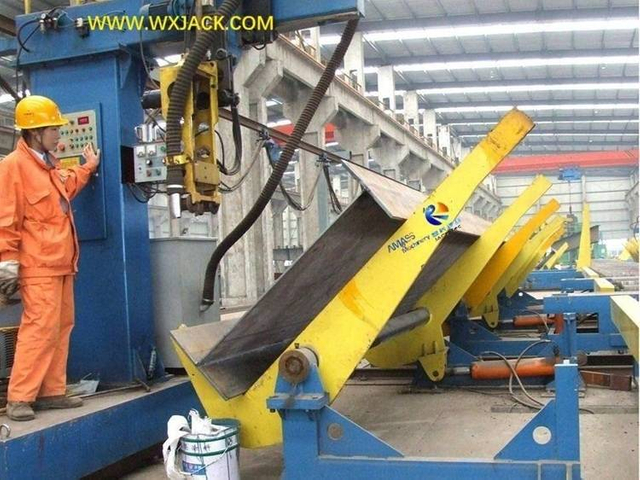

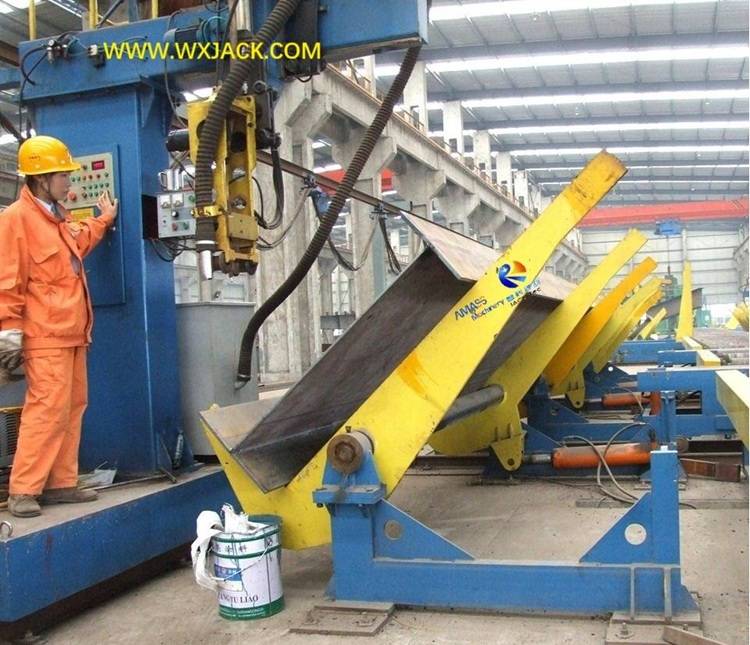

1） 应用工位及功能：在箱型梁、H型钢生产线埋弧焊区域工作，将工件翻转至合适方位，适用于45°船形焊；
2） 翻转机翻转驱动源：液压油缸；
3）工作形式：每个工位3组60°翻转架为一组工作。

2、技术参数：

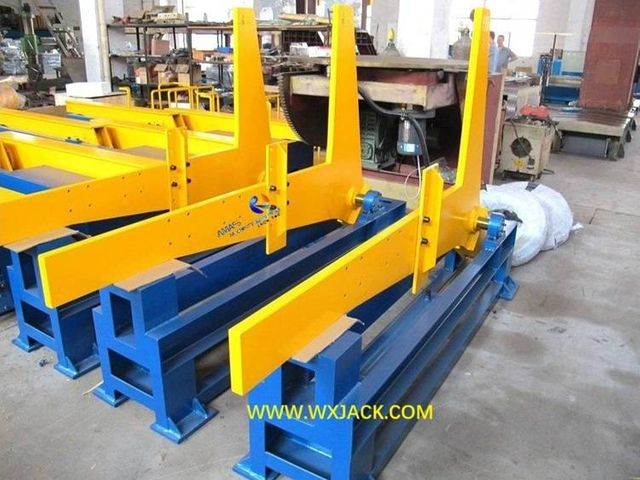

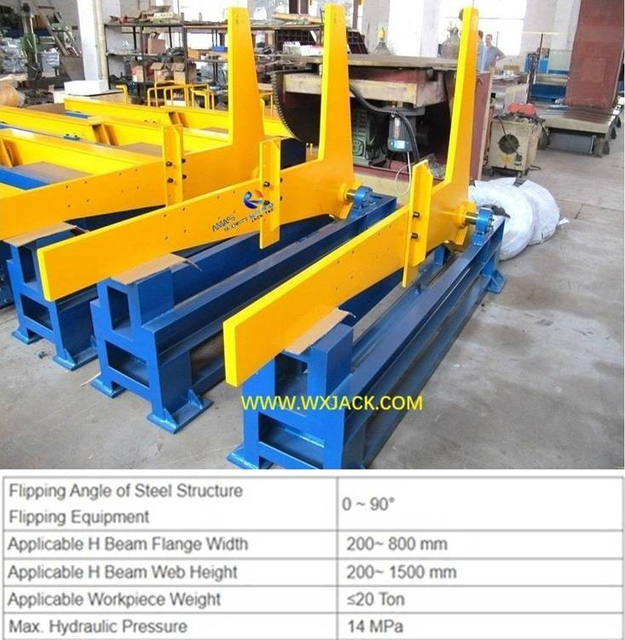

1、用途：

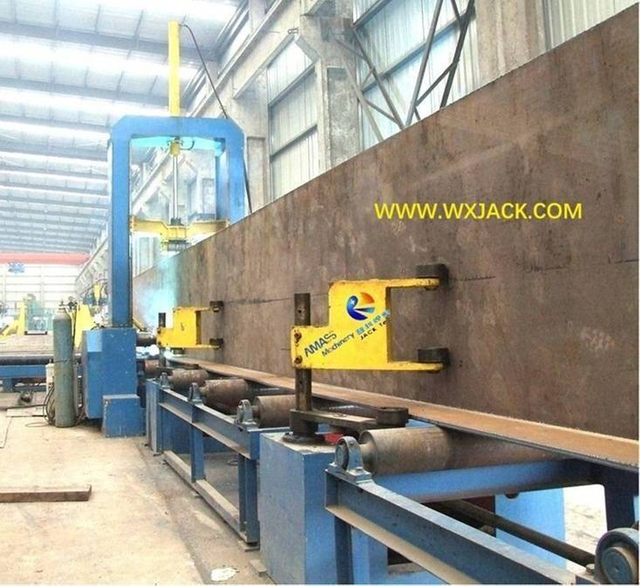

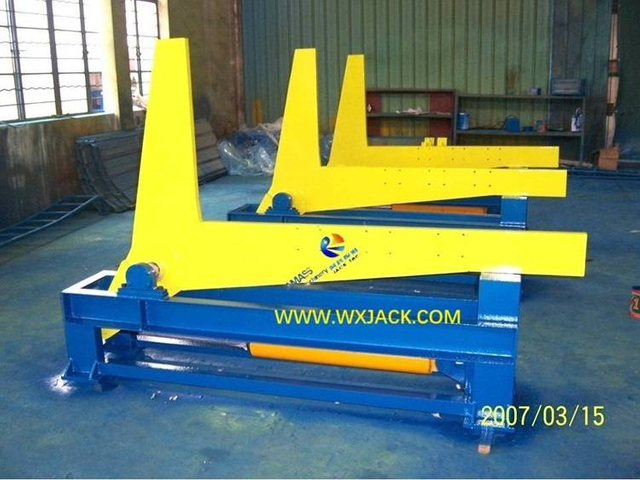

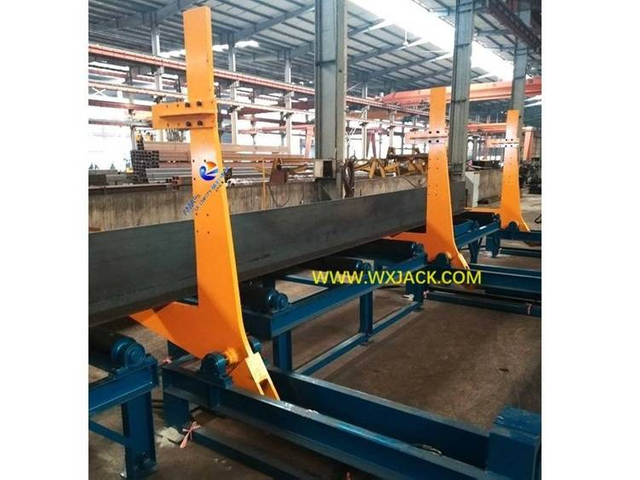

1） 应用工位及功能：该翻转机配置于H型钢生产线H型钢组立机区域，用于将H型钢翻转至另一焊缝方位，从而完成H型钢的组立及点焊；

2）翻转架翻转驱动来源：液压油缸；

3）工作形式：每个工位有3组90°翻转架为一组工作。

2、技术参数：

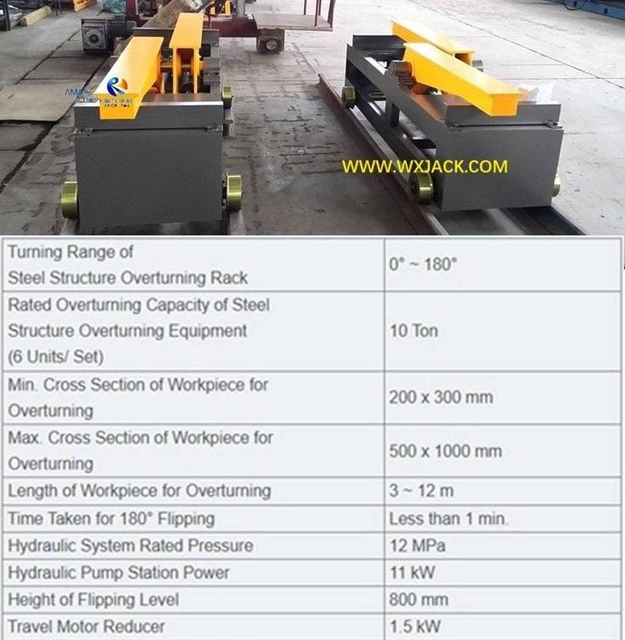

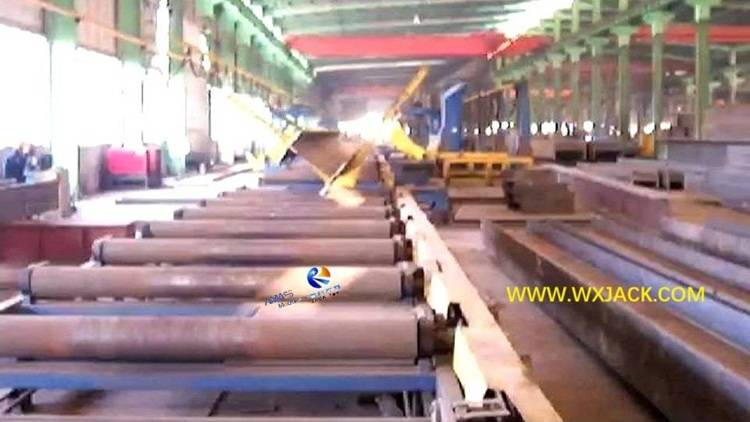

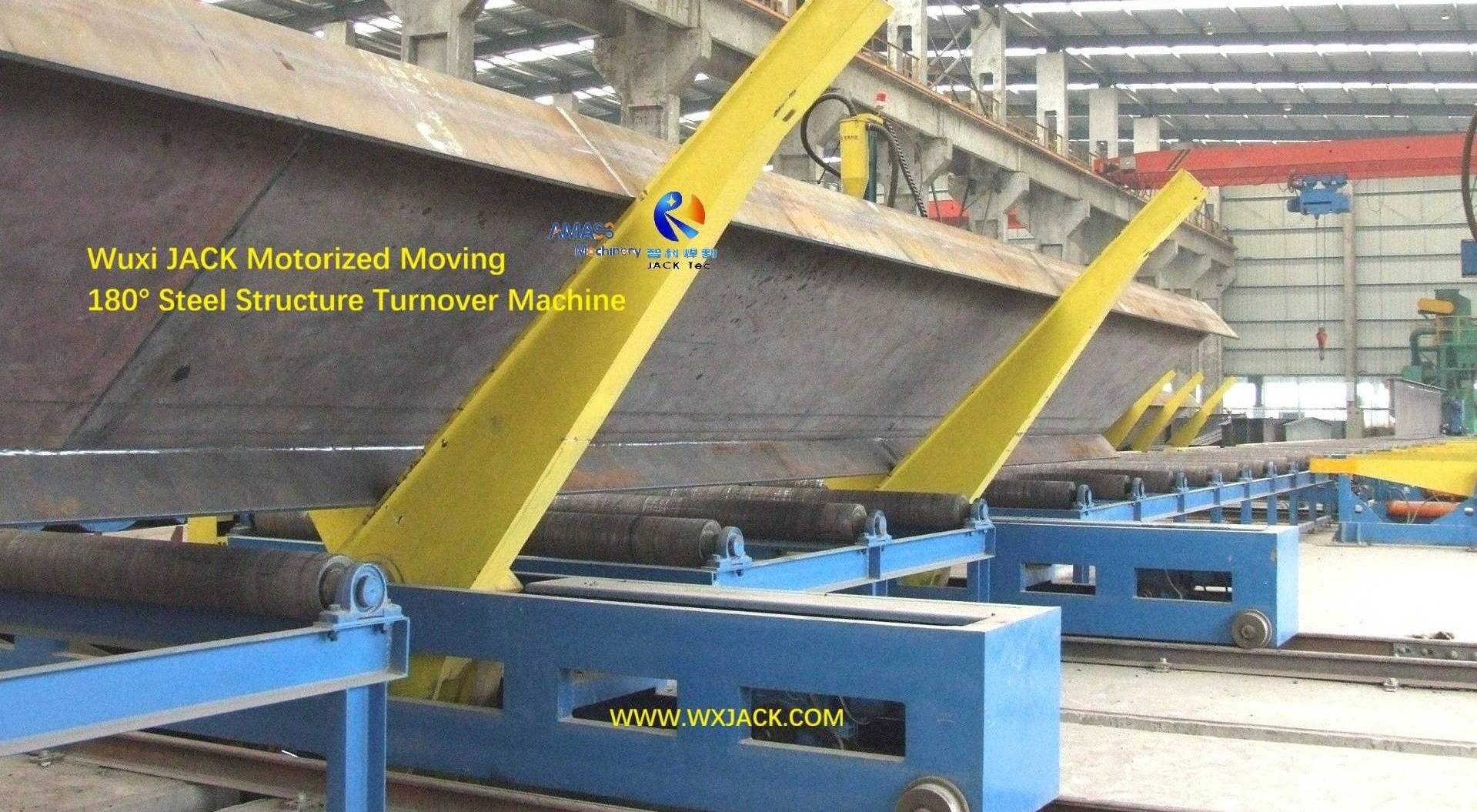

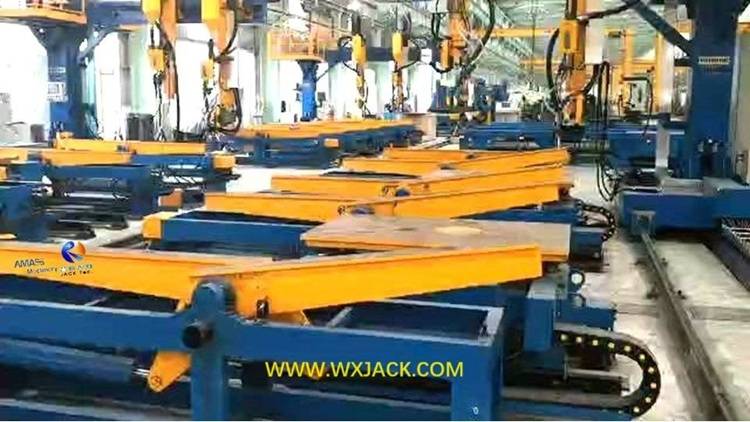

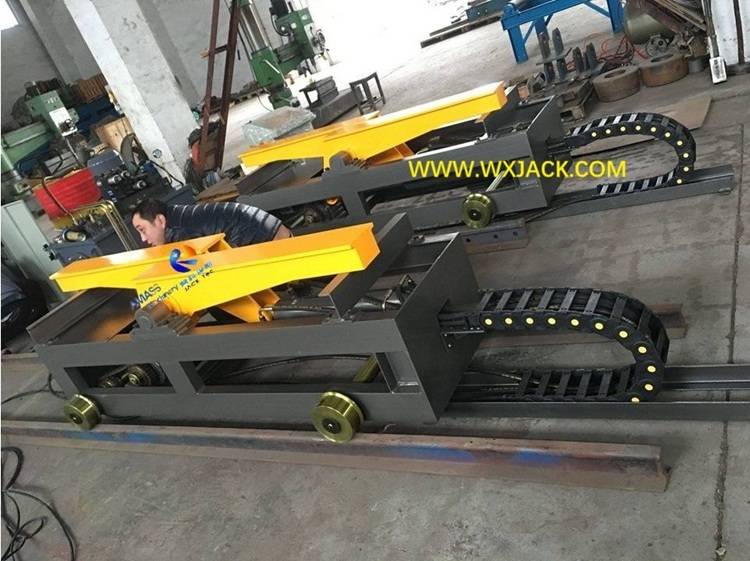

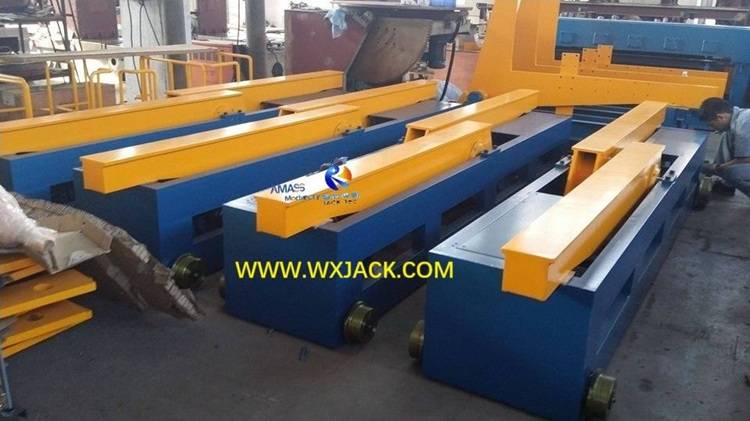

1、用途：

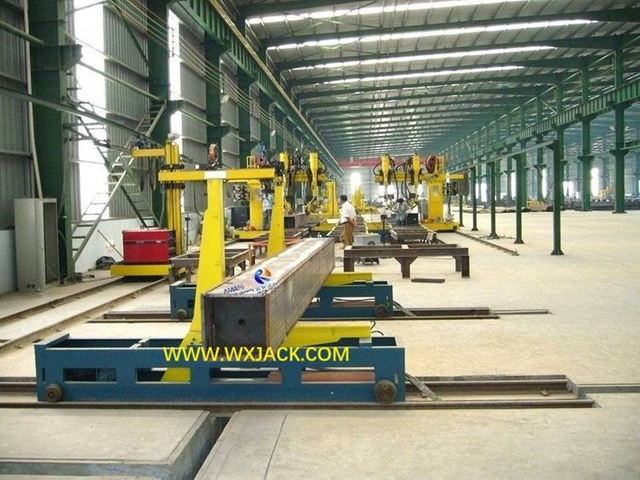

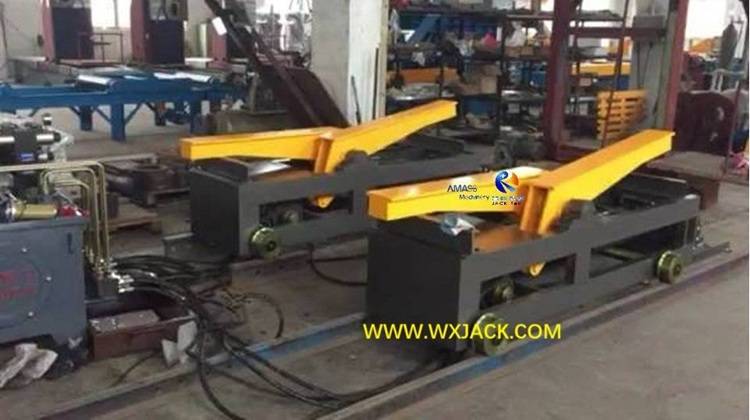

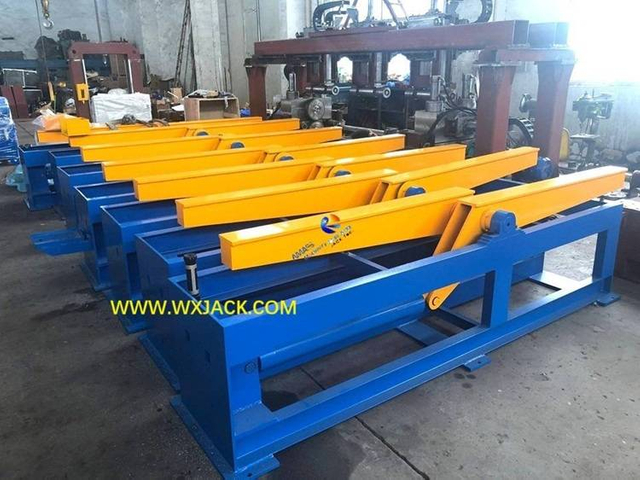

1）功能： 将箱型梁H型钢工件翻转到另一侧，送至下一工位进行加工（焊接）；
2）应用工位：
a） 箱型梁、H型钢生产线H型钢埋弧焊焊接工位；

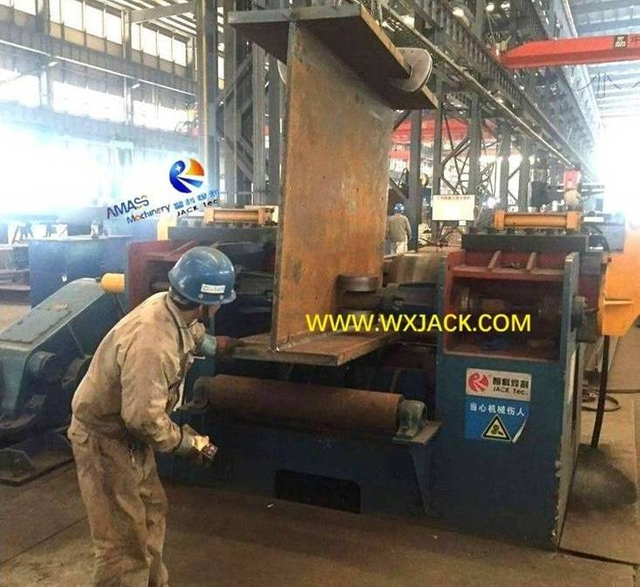

b） H型钢生产线H型钢矫正机工位；
3） 翻转架翻转驱动源：液压油缸；
4）钢结构翻转机移动驱动源：交流电机；
5） 工作形式： 2台180°钢结构箱型梁H型钢翻转机同步成组工作。

2、技术参数：

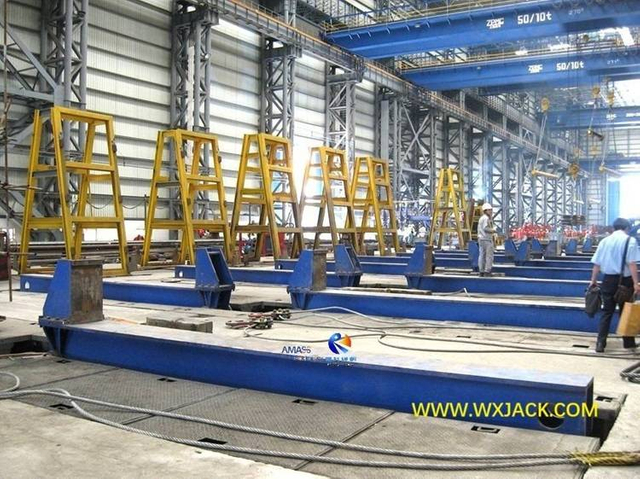

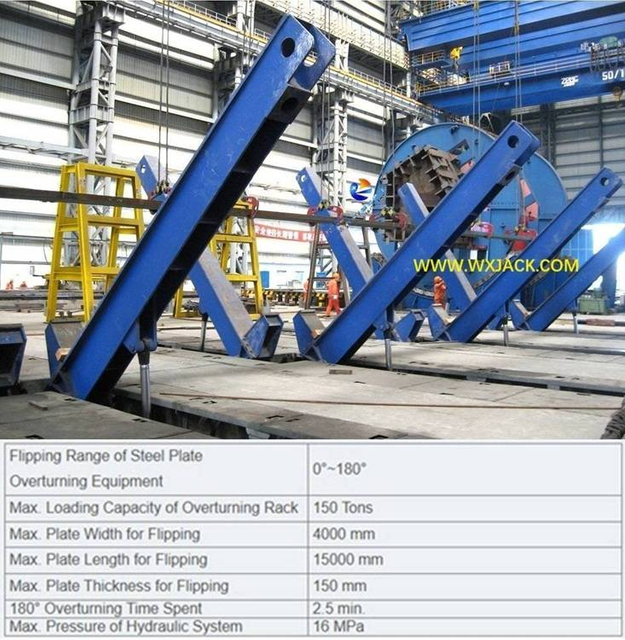

1、用途：

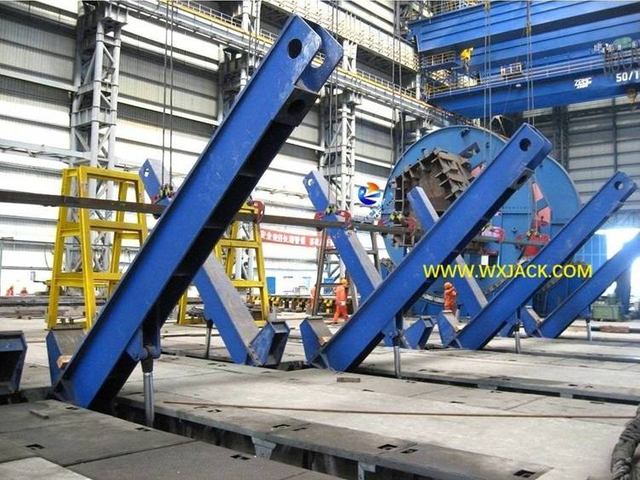

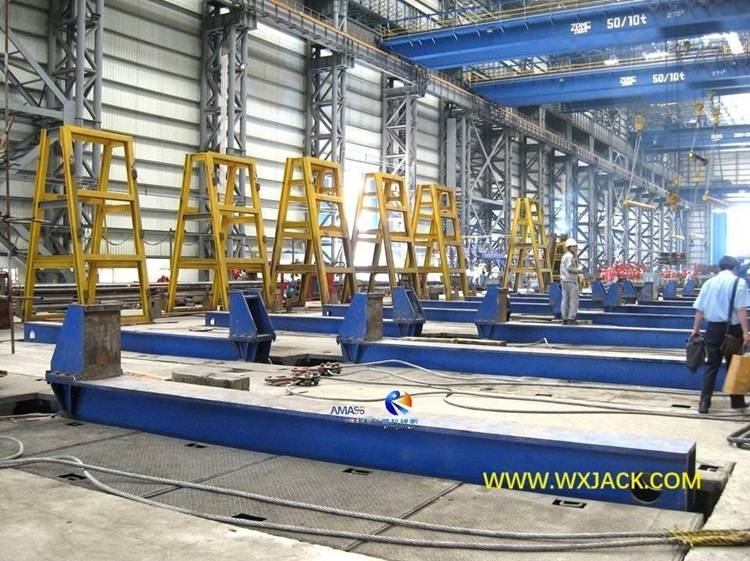

1） 应用场合及作用：应用于桥梁行业、港机行业等大型、重型施工现场，有时需要将大尺寸、重量的钢板原材料翻转一至定角度，再进行加工；
2） 翻转架载重翻转能力：可翻转钢板最大重量可达150吨；
3） 翻转架翻转驱动源：液压油缸。

2、技术参数：

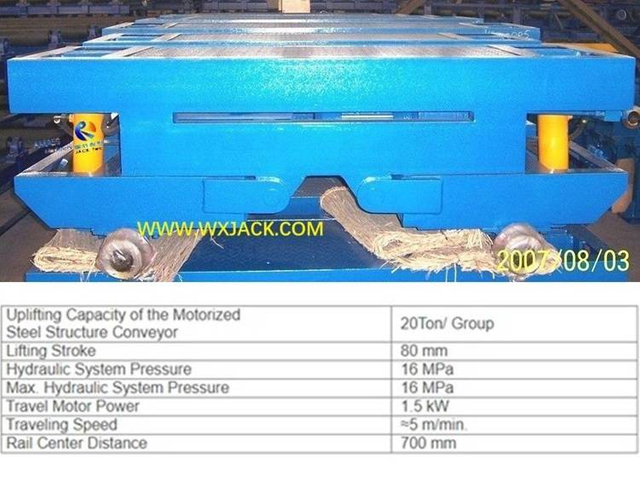

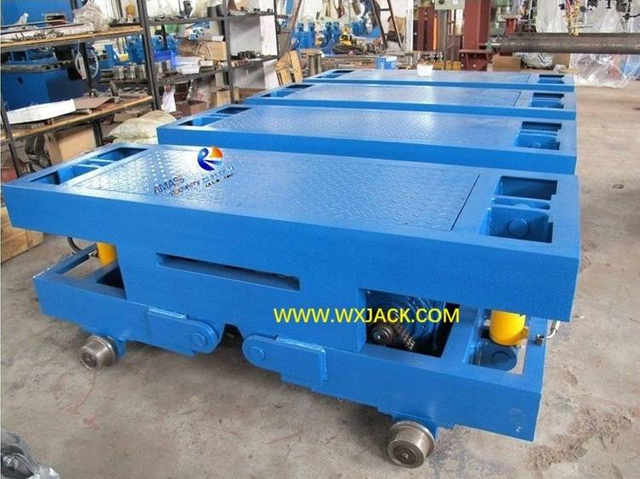

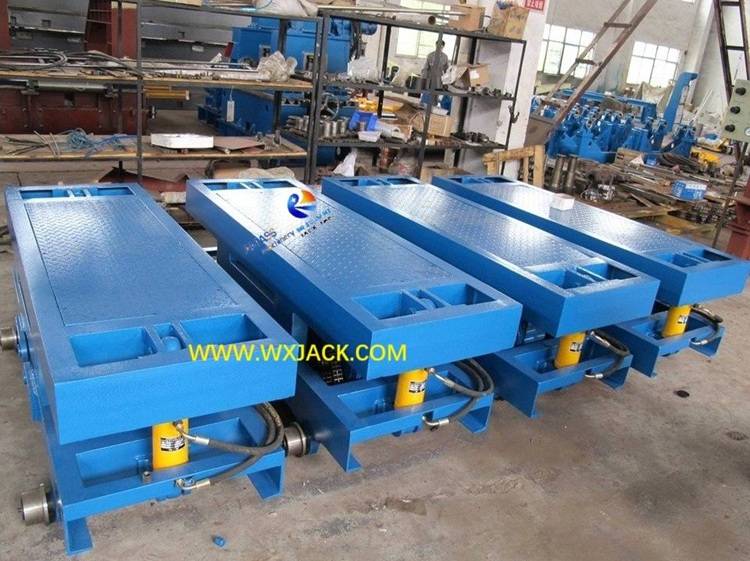

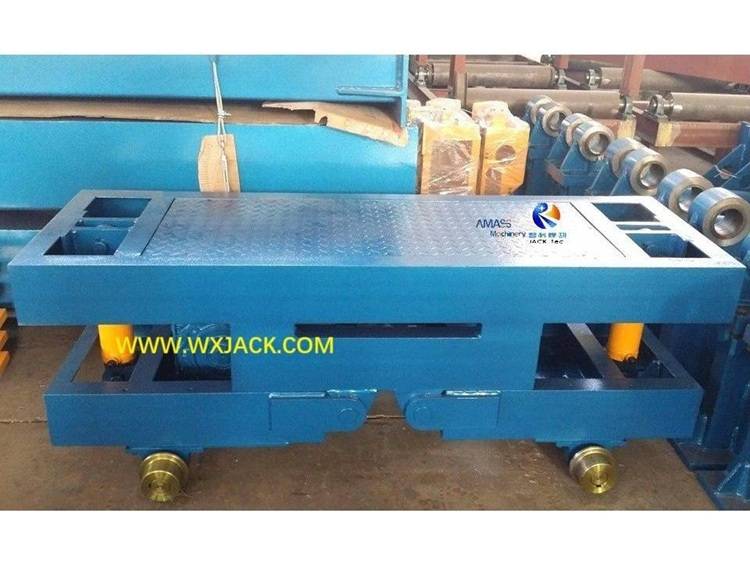

1、用途：

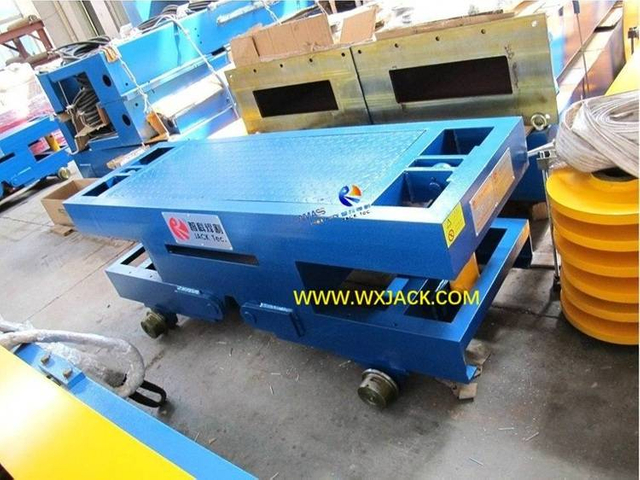

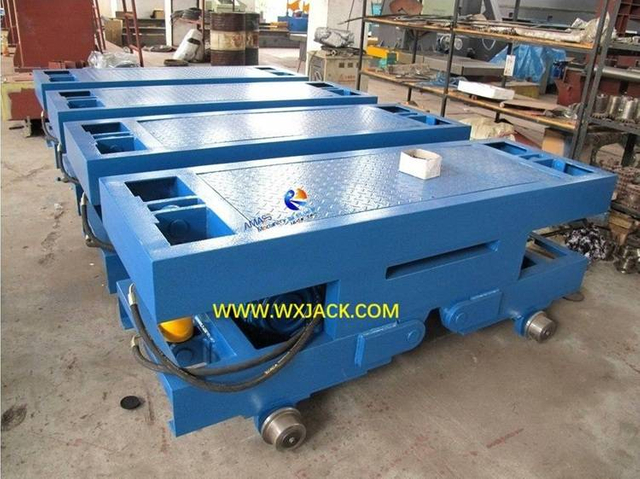

1） 工位：油缸驱动升降式钢结构移钢机用于重型自动化钢结构（H型钢、箱型梁）生产线中，不同工位之间大型工件的提升和运输；
2） 功能：钢结构箱型梁、H型钢移钢机可以提升、下降工件，在工位之间运送大型钢结构构件。

2、技术参数：
