CNC-CP3-600/L 用于小管子的3轴数控相贯线切割机

A. CNC-CP3-600/L 3轴数控相贯线切割机的适用工件及应用：

1.      CNC-CP3-600/L 3轴相贯线切割机：

是指：

1) 3 轴 数控，控制圆管的直径、长度、回转；

2) 适用最大管径为 Φ600mm；

3) 管长L ，通常至12米，也可以更长；

2.      3轴数控相贯线切割机的适用管子规格：

CNC-CP3-600 通常用于切割圆管：

1) 管直径：Φ80mm- Φ600mm；

2) 管壁厚：3mm- 15mm；

3) 切割坡口：根据管道直径和后续生产工艺，无需切割斜边，只需切割出直边即可；

3.      3轴相贯线切割机的功能：

1) 具有：圆管定长切割。 比如，从一根原长15米的圆管，切出5米长的一段；圆管0°~ 360° 回转，以便在圆管上特定位置割出圆孔；

2) 不具有：割枪沿前后、左右的摆动。因此，不像5轴数控，3轴数控相贯线切割机不能切割出斜边坡口；

3) 功能扩展：因此，3轴相贯线切割机的数控系统采用软件开放控制轴和硬件开放接口，以便客户未来如有需要，可扩展至五轴，以便实现斜边坡口功能；

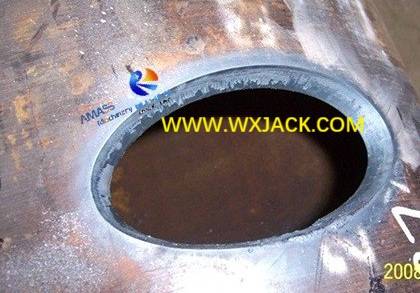

4)  需要用5轴数控相贯线切割机切割出的带斜边坡口的椭圆孔： (图1)

4.      3轴数控相贯线切割机的开发背景：

1) CNC-CP系列数控相贯线切割机产品类中的每一款机型都各具特色。其研发都源于特定的市场需求，这款3轴“基本配置”机型也不例外；

2) 首款机型：事实上，CNC-CP3-600是整个数控相贯线切割机产品类的起点。众所周知，每次新产品的研发都始于最简单、尺寸最紧凑的机型，而这款机型正是如此；

3) 作为20多年前（大约在2000年左右）开发的早期机型，随着硬件和软件技术的成熟以及碳钢管材热切割市场的不断增长，数控相贯线切割机的数控轴数和工件尺寸都经历了提升：从三轴到五轴、六轴、七轴，适用管径从Φ600mm到Φ1400mm、Φ2000mm、Φ3000mm；

5.  应用：如今到2026年，CNC-CP3-600基本型的3轴相贯线切割机应用并不广泛。它仅用于那些对小型圆管除快速直边切割外，没有其他要求的场合。该型号的意义远大于其实际应用价值。

B. CNC-CP3-600/L 3轴相贯线切割机的操作：

1.  圆管固定 使用3爪卡盘，适用将小管径、薄壁的圆管紧紧夹住，并且不会造成圆管的变形；

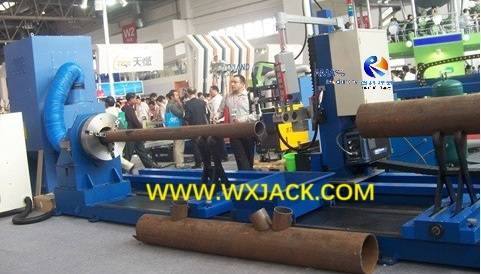

1) 在无锡智科3轴数控相贯线切割机中，用3爪卡盘夹住小圆管 ：(图2)

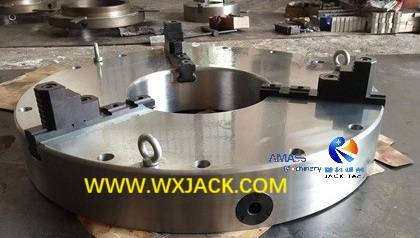

2) 3爪卡盘：(图3)

2.       3轴数控相贯线切割机：

中的3轴如下所示：(图4)

1) X轴: 割枪沿圆管长度方向移动；

2) Y轴：工件(圆管) 0° ~ 360°回转， 以便在定位割孔过程中，割枪始终处于圆管上方 12 点位置；

3) Z 轴: 割枪上下升降，适用不同管径的圆管；

通过上述三轴数控控制，相贯线切割机可将圆管切割出所需长度，但不具备斜角坡口功能。之后，可将圆管与法兰焊接，或加工成复杂的管组件；

3.      3轴相贯线切割机中割枪的基本运动：

为完成上述3轴数控相贯线切割机需要完成的工作，割枪系统以以下顺序完成下述动作：

1) 沿管长移动，根据定长切割所需的长度：X 轴；

2) 根据管径，下降至管壁外缘，Z 轴；

3) 圆管以可调线速度回转360°， Y 轴；

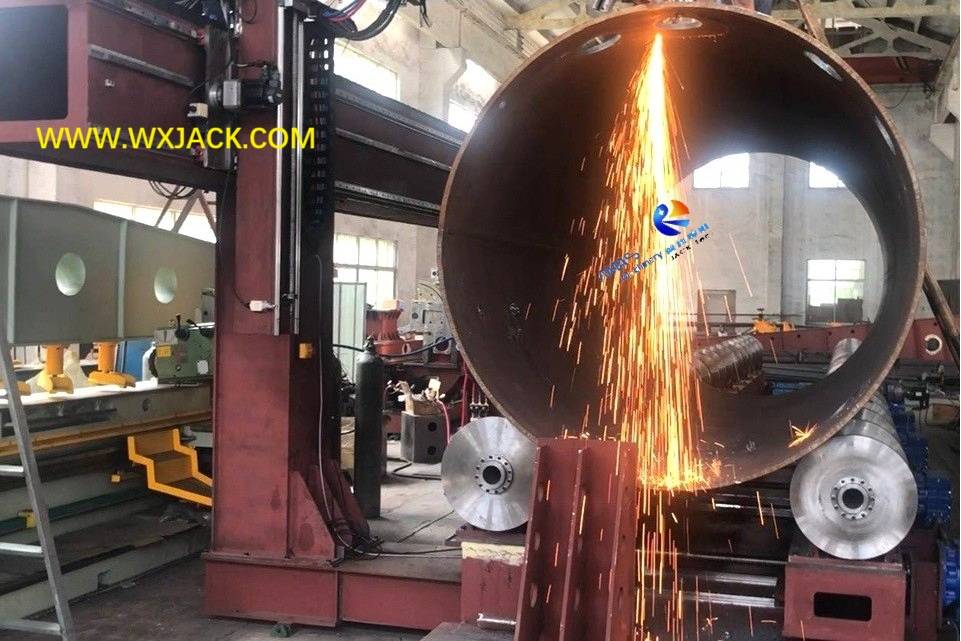

4) 开始氧燃气或等离子切割；

4. 适用于小口径圆管：对于3轴相贯线切割机机型的基本配置，Φ600mm规格最为合适。因为通常来说，圆管直径越小，管壁越薄，对斜边坡口的需求越少。

C. CNC-CP3-600/L 3轴数控相贯线切割机的机械部分：

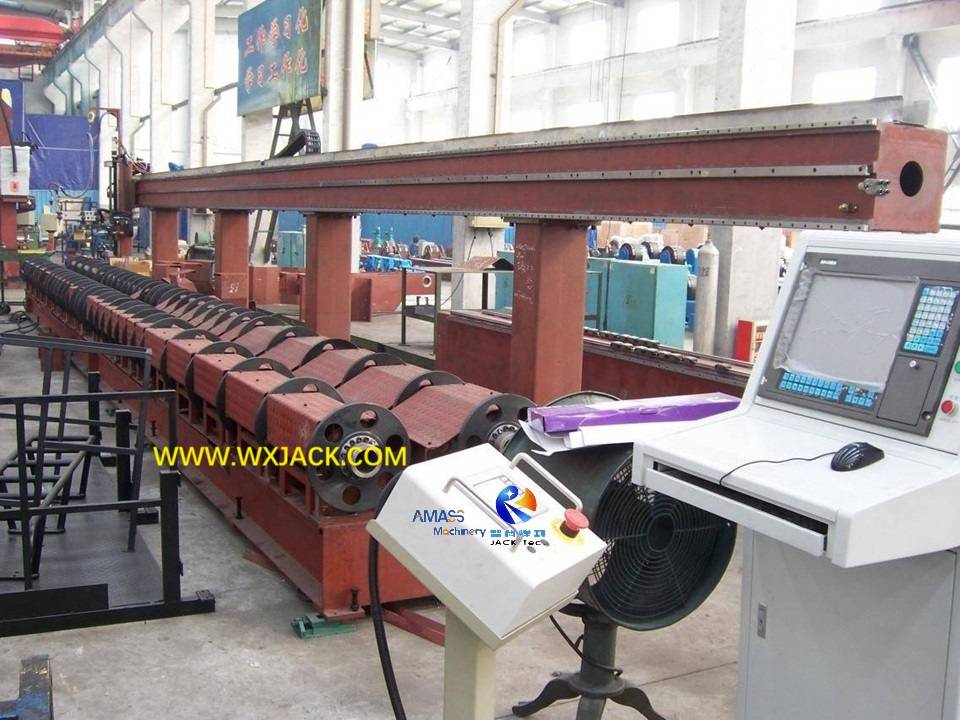

1.      3轴相贯线切割机的主机体：

a)       特点：数控相贯线切割机的主机体结构简洁，为敞开式：一组L型固定式机架形成该机的主机，侧边为工件支撑；

b)      主机体包括4部分：

1)      端部工件固定工装，其中间是3爪卡盘；

2)       底座 固定在车间地面上，长度取决于圆管最大长度。有若干组 “X” 型移动式可调支架，用于拖住整个管体；

3)      割枪机构，其移动由伺服电机驱动；

4)      电缆拖链、氧燃气软管挂线支架，割枪移动机构与这部分装配在一起；

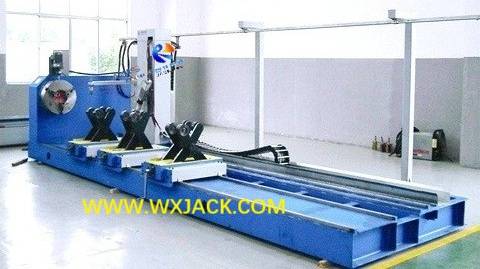

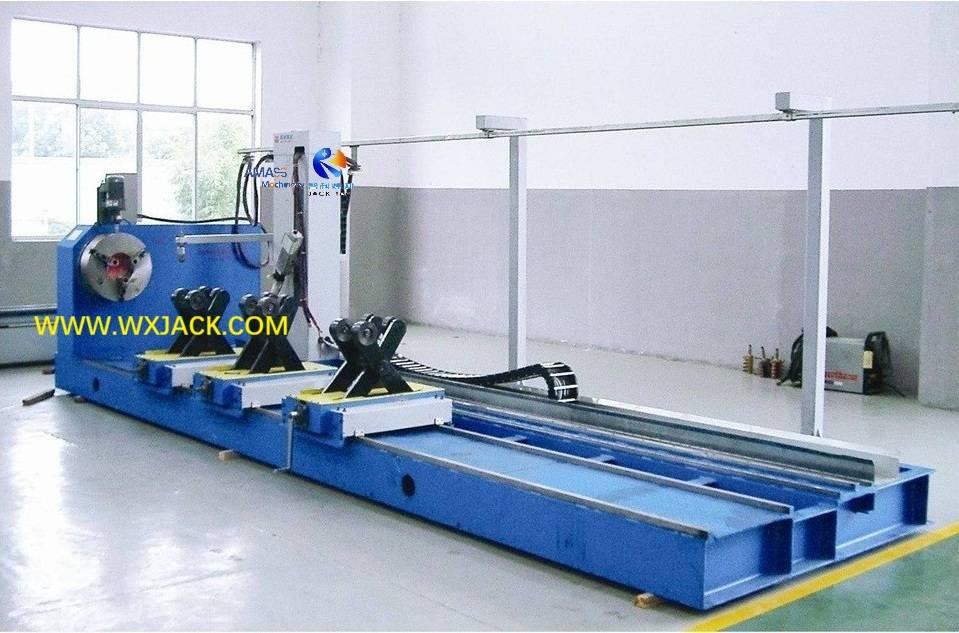

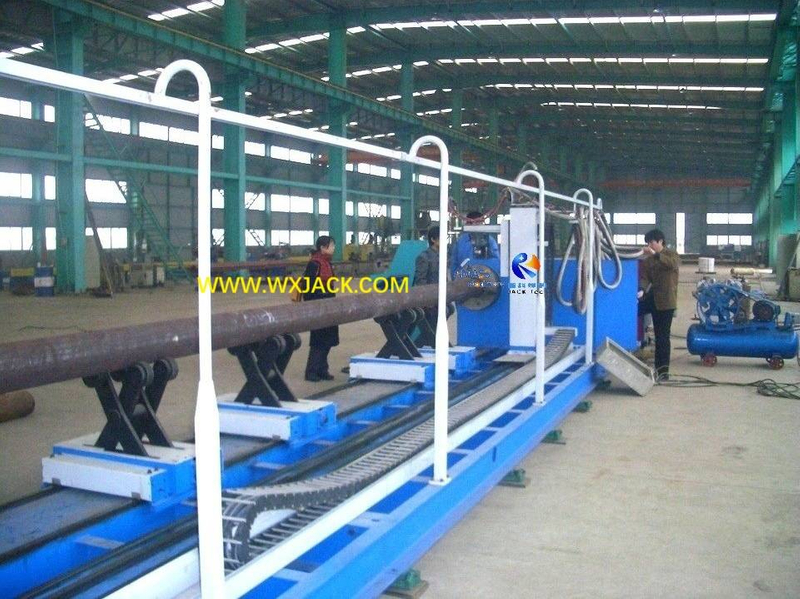

无锡智科CNC-CP3-600/L 3轴数控相贯线切割机的主机部分： (图5)

2.      3轴数控相贯线切割机中割枪的移动：

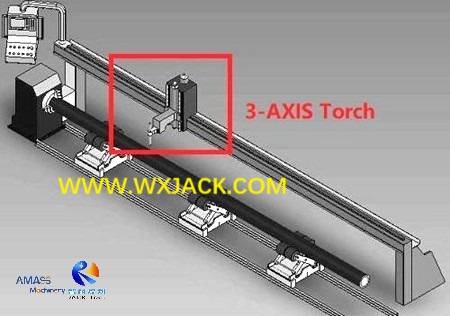

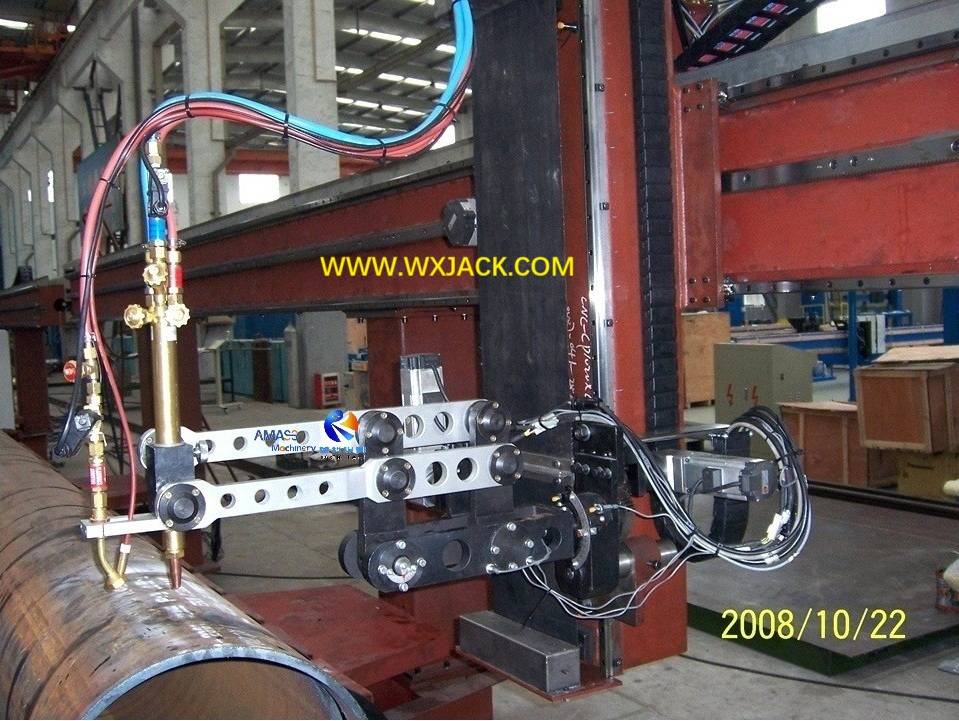

1)      3轴相贯线切割机中的割枪示意：(图6)

2)      如上图所示，3轴数控相贯线切割机中的割枪运动为直上直下，或者向前向后，不包括来回或者左右摆动。

D. 在什么情况下选择3轴相贯线切割机？

1.      对于不需要对小直径圆管进行斜边坡口加工的客户而言，这款CP3-600/L 3轴数控相贯线切割机是合适的选择：它价格实惠、操作简便、安装调试时间短，且维护方便；

2.      此外，由于无锡智科机床采用模块化结构设计，数控系统接口（包括硬件和软件）易于扩展，因此这款基本配置的3轴相贯线切割机可根据需要升级为五轴或七轴控制系统；

3.      3轴数控相贯线切割机的优点：

在不需要斜边坡口的前提下，3轴的两个优点是：

1)      较低的数控相贯线切割机采购价格：

a)      价格优势：在其他所有前提条件和规格相同的情况下，三轴机型的报价比五轴机型低1万美元以上；

b)       此处“相同”指的是，两款机器在圆管切割方面的其他要求，例如圆管最大直径、长度等，都在同一范围内。类比于CNC-CP7-1400/12型5轴数控相贯线切割机；

c)       经济效益：三轴机型与五轴机型之间的价格差异相当于机器投资减少约10%~15%；

2)       数控相贯线切割机的操作简便：

a)      优点：3轴数控的操作比5轴、7轴简单得多；

b)       也就是说，对操作工所需得培训时间更短，日常操作所需的工作效率更高，设备出现停机概率的几率也更低；

c)      节省运营成本：综合所有的因素，数控相贯线切割机的使用成本也很低；

d)      总之，在可以满足客户要求的前提下，3轴相贯线切割机对于客户是一项经济的投资。

E. 无锡智科CNC-CP3-600/L型3轴数控相贯线切割机的技术参数：

型号 技术参数	3轴CNC-CP3-600/L
适用管径	Φ48- Φ600 mm
圆管最大长度	12,000 mm, 可定制
适用管壁厚度	理论上：6~ 100 mm 适用火焰切割；3-   25mm 适用等离子切割； 实际应用中：大部分管壁厚在3~ 15mm范围内；当壁厚大于15mm 时，需加入斜边切割功能
适用切割速度	火焰切割：100- 1000mm/min.   等离子切割：Around 100~ 3000mm/min.
数控轴	X、Y、Z 3 轴： X   轴：圆管定长切割； Y   轴：圆管360° 回转； Z   轴：割枪根据管径、壁厚升降
