1 Edge Milling Machine 13

Wuxi Jack的工作视频

通用边缘铣床

导航栏“通用边缘铣床的工作视频”

关于通用板边缘铣床的摘要

1.通用边缘铣床的功能:

1)使用铣头作为加工单元,通用板边缘铣床是用于在金属板边缘上的各种类型的焊接凹槽。大多数是在碳钢板上。
2)通过通用板边缘铣床产生的常见的可见焊接凹槽可以是边缘类型,下边缘类型或组合或直边。请在下面检查:
fig1边缘铣床

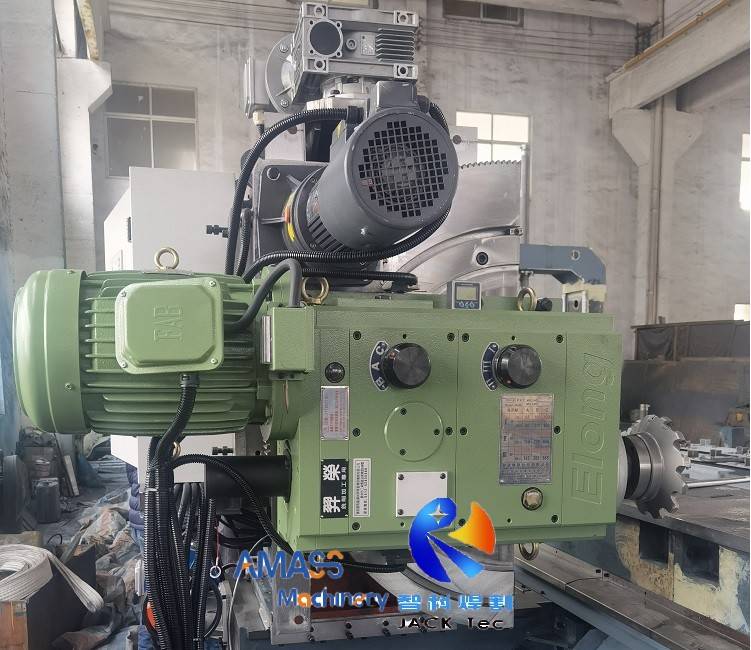

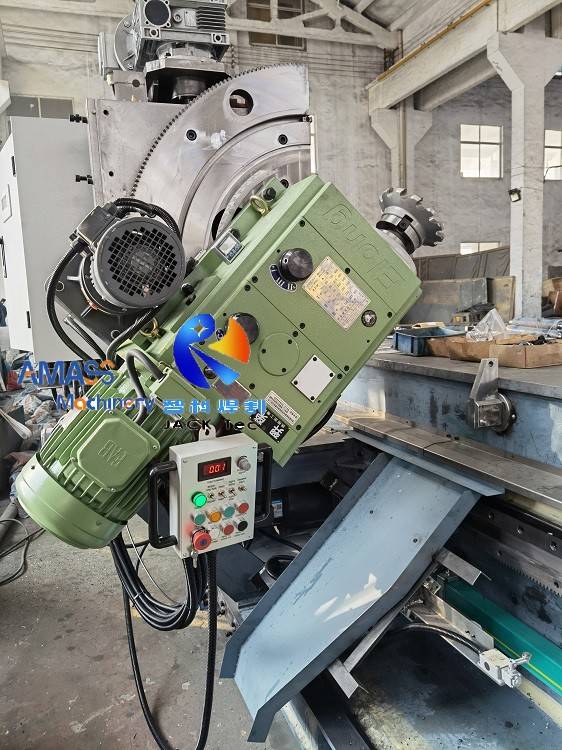

3)一块用直边凹槽制成的钢板,以及Wuxi Jack通用板边缘铣床的铣头:

FIG2边缘铣床15

2.通用板边缘铣床的分类:

1)板块铣床上最常采用的分类方式是XBJ系列单头和SXBJ系列双头;
2)或通用与特殊制造的板块铣床;

3)详细介绍了板块铣床的产品家族:

通用板边缘铣床工作视频页面的目的

您可以检查6〜7工作视频在各种型号的Wuxi Jack Plate斜角机上,来自上述4页中的每一个。此页面专门用于在Wuxi Jack Edge铣床上介绍更多视频,以便在设备上进行更多直观的介绍。

4个主题页用于显示Wuxi Jack Plate Edge铣床的丰富工作视频:

1)边缘铣床的工作视频;
2)通用边缘铣床的工作视频; ((这一页)
3)双头边缘铣床的工作视频;
4)高级配置边缘铣床的工作视频.

在此页面中,我们将Wuxi Jack Plate End Milling Machine的工作视频分开功能组,调试,在客户网站, 和Wuxi Jack产品强调.

上层和 /或直焊槽在通用板边缘铣床中制造的工作视频

1)在视频中,向上边槽制作的角度在这套Wuxi Jack中SXBJ-15通用边缘铣床是44°,被控制并显示在同时3个元素:HMI(人机接口),硬件角尺, 和铣削头背面的数字显示,配备了末端铣床;
2)当时的斜速度是340mm/min。,正如您可以从操作吊坠中的闪烁仪表中找到的那样。在Wuxi Jack Plate Edge铣床中,为了方便操作,每块铣削头和马车都配备了单独的操作吊坠.

1)在此视频中拍摄了Up Edge倒角的视频距离更近比以前的视频,在同一组Wuxi Jack上SXBJ-15板边铣床。因此,您可以观察到正面刀片的运行, 和成品加工的质量更清楚;
2)独特这组边缘铣床是过多的铣削角度:两套铣削头可以在-45°〜 +45°。相对,在普通的双头边缘铣床,一个头是0°〜 +45°,另一个是-45°〜0°;
3)背后的含义是,两块铣削头在这组板磨机中可以组成和底部的斜角,给予更灵活,有效的操作板斜线机。

1)在视频中,这是一组标准的Wuxi JackXBJ-6通用板边缘铣床。通过直边铣削;
2)直缘凹槽的制作是第一步在铣削头的测试过程中,在制造板斜线机期间。

1)顶级倒角的专业在这套Wuxi Jack中SXBJ-3板边铣床是铣削角度:75°;
2)我们知道顶部倒角的标准和流行角范围总的来说,铣床是0°〜45°;
3)相对,这组SXBJ-3的客户的客户量身裁制板斜线机要求高达75°边缘斜角。因此,正如您从照片中找到的那样,下降的加工范围这套板块铣床中的铣削头是0°〜80°.

低焊接凹槽制造的工作视频一般用途边缘铣床

1)一般说话,除非铣削头是特殊的类型,否则底部边缘斜角只有双头可用板边磨机;
2)在此视频中,一组SXBJ-125Wuxi Jack设施正在尝试板端铣床。铣头很特别:它可以在钢板上同时和底部边缘加工。尽管如此,这套板斜线机中仍有2片铣削头。
3)您可以从视频中找到测试件已经被加工在其顶端。这是操作的常见做法板边磨机的钢板上的倒角序列是第一个顶部,然后是笔直,然后是底部边缘。

1)此视频同一组Wuxi JackSXBJ-125板边磨机在其底部边缘斜角期间被采用铣头的另一侧从上一个视频中;
2)距离较短的射击,您可以检查工件上成品加工表面的平滑度从这套板斜线机中传递;
3)您也可以检查另一个铣削头安装在这组SXBJ-125双头末端铣床中,并在其他距离内安装。最大边缘铣削在边缘铣床中是12.5m.

Wuxi Jack通用边缘铣床的工作视频在其生产过程中调试

1)在视频中,有一组SXBJ-18Wuxi Jack设施生产的板边缘铣床。视频的一步是尝试使用液压驱动工件按下千斤顶;
2)您可以从视频中找到有阵列千斤顶安装在末端铣床的底部,用于牢固地按住钢板操作过程中;
3)每个插孔都有球体端,给予最好的保护在钢板上夹在边缘铣床中。

1)这个简短的视频反映铣削头和它移动的马车的闲置运行沿着工作桌,在Wuxi JackXBJ和SXBJ系列板边磨机;
2)在边缘铣削操作的开头或末端,铣头及其马车将移至其目标位置或原始位置较高和固定速度, 通常4000毫米/分钟。在板块机器中。

1)在此视频中,您可以找到盖板上的盖板,在Wuxi Jack中XBJ和SXBJ系列板边磨机;
2)正如我们所知,在板斜角机运行期间,有相当数量的废料和碎片, 也生成的飞溅进行中;
3)到在工作单元上提供最佳保护在边缘铣床中,除了碎片引导料斗,对于Facer Blade的核心工作单元,专用保护至关重要,以保持板边缘铣床的长期高标准性能。

1)该视频是在Wuxi Jack Workshop拍摄的完成的SXBJ-9板边磨机;
2)在这里,“完成”是指,这套板斜面的机器一直在逐步组装,经过验证, 和已经。现在,在发货的前夕,末端铣床是再次确认其正常操作;
3)您可以从视频中找到,在边缘铣床中的上边缘以速度实现390〜400毫米/分钟。

Wuxi Jack通用边缘铣床的工作视频在客户研讨会上工作

1)该视频是在越南造船公司,在一套Wuxi Jack上生产的SXBJ-12板块铣床,在棚子下在户外工作;
2)SXBJ-12的型号意味着这组末端铣床有2个铣削头;
3)它与其他“正常”的差异从视频中可以找到,双头边缘铣床是两块铣头及其马车都在两侧组装板斜线机工作表在对称中,而不是在同一侧;
4)末端铣床的结构是适用于加工长度和小宽度钢板.

1)这套Wuxi JackSXBJ-3板块铣床在客户网站上工作:在港口机械公司中流线。有2套这种末端铣削机器按顺序部署;
2)如果仔细检查视频,您可能会发现在板斜线机中加工了一块钢板相当大的宽度。在越过生产线期间,它的两个边缘将在这两套中倾斜SXBJ-3板边缘铣床分别,无需转身;
3)视频中工作的边缘铣床是第一组在这两个设备中。

Wuxi Jack Plate Edge Milling Machine的高级和独特功能的工作视频

1)该视频的持续时间为1分5秒,记录在调试上HMI(人机接口)配备一组SXBJ-125Wuxi Jack设施的板边缘铣床;
2)这套板块铣床即将出口到俄罗斯。因此,您可以从视频开头检查末端铣床HMI的语言是俄罗斯;
3)然后,操作员切换了俄罗斯和中文之间的HMI调试.HMI也可以使用其他主要语言板边磨机的;
4)HMI就像, 或者中央处理器,用于运行板边缘铣床。这主要过程控制参数包括铣削头和脸部刀片的倾斜角度,以及板斜面机的运行速度等。

1)拍摄了此视频遵循上一个视频,在HMI调试的同一步骤在Wuxi Jack中SXBJ-125即将成为的板边磨机机器出口到俄罗斯;
2)该视频的持续时间为1分钟37秒。但是,如果仔细查看,您将不会认为最终铣床上的视频很长,而且很无聊。相反,该视频在板斜线上是相反的有趣的;
3)操作员尝试在两个方向上倾斜铣削的角度: 这零位置这台边缘铣床的铣头是水平方向,被视为;
4)首先,操作员距离HMI触摸屏10°目标角位置的钥匙。边缘铣床中的铣头是向上转跟随那个。这铣头头部后面的数字显示显示了实际的角度位置铣头:10°;
5)然后,返回0°后,尝试了边缘铣床的铣头头-10°以向下旋转的方式。

1)取决于有效的边缘铣削板边铣床的3至6组搬运架,在一组配备有的补充工件处理系统中XBJ和SXBJ系列板磨机机;
2),就像我们介绍的那样,这个强大而巧妙的设计工作组,是强大的特征之一区分Wuxi Jack交付的边缘铣床和其他供应商的设备在市场上;
3)在制造板块斜角机期间,每个处理架都将是单独尝试为了确认其正常运行,然后合并为一个不可或缺的工作组,为了交付板边磨机。

1)该视频是在一组静态状态 SXBJ-125Wuxi Jack Workshop的双头通用板边缘铣床。它是在板斜线机是不工作。这视频的目的是显示工作组的外观在边缘铣床中;
2)作为边缘铣床上的内幕人,您可能会得到的第一印象是其两组铣头的方向:两个铣削头都停在底部的底部位置,而不是在传统的板边磨机中,而不是一个用于顶部的斜角,另一个用于底部的斜角;
3)beh and的原因是,这套裁缝制成的板块边缘铣床中的铣头均具有倾斜范围的顶部和底部斜角:-45°〜 +45°;
4)然后,您可以检查HMI及其触摸屏安装在控制板的门中这台板边磨机中的两套铣削头2组的s,控制Z轴位置的蓝色计数器边缘铣床中的铣削头馈电机;
5)所有这些工作元素使这套板块铣床高级配置板斜线机。
