全自动XBJ-6单动力头铣边机

XBJ-6单铣头自动板边缘铣床是其组的中等尺寸产品。

1.起源和强度的边缘铣床:

1）       Edge铣床的开发旨在替换金属板边缘加工焊接凹槽的平面机。有时它也称为末端铣床。

2）       与平面机相比，板块铣削设备具有低投资，节能，易于维护，方便的操作和更精细的斜角/斜角的优点；

3）       自从投入市场以来，这台边缘铣床就从客户那里获得了口口相传，并看到了整个制造业的越来越多的应用，并成为制造焊接凹槽的必不可少的设备。用边缘铣床制成的常见的斜角/圆角如下：

4）这款板斜面机（Edge Milling Machine的另一个名称）的花药优势是其灵活性：基于Edge Milling Welding Groove的容量/工件尺寸/目标效率的一系列型号，用于生产焊接凹槽，此Edge Milling Machine在整体尺寸/配置/指定的结构方面有许多变化，该结构适用于各种工作站点，无论是制造线的一部分还是单个设备。

2.选择一组边缘铣床:

1）       确定板倒换机的特定模型（边缘铣床的别名）的关键因素是最大。金属板的宽度/厚度是边缘铣削的，预期的生产率（需要单磨或双铣头）；

2）       例如，本节的XBJ-6单磨头铣床有6m可用的有效冲程用于制作焊接凹槽。最大厚度为80mm（这取决于客户的表示。我们将相应地选择匹配的铣削头）；

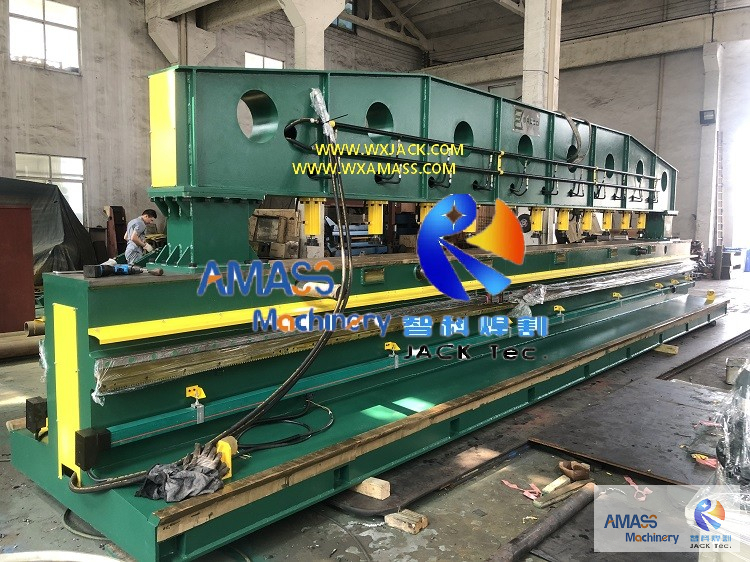

3）       连接图片中显示的边缘铣床是WIP（在过程中工作）。标准配置还涉及一组前扩展支架，用于加载/卸载工件。默认长度是手动操作的1〜3m。对于大型和重金属板，我们还将液压装载单元作为边缘铣床的可选单元。

3.技术参数:

对于这款XBJ-6单铣头自动边缘铣床：

模型 技术的 范围	XBJ-6单铣头 板边缘 铣床
最大限度。板边铣削长度 （毫米）	6,000
铣削头电源和rpm	7.5 kW，1440 rpm
边缘铣头的主轴rpm	75〜420 r/min。，手轮6年级
液压电动机	5.5 kW
铣削电动机	2.2 kW
铣削头数量	1套
板厚度 钣金倒角	6〜50毫米（ON 客户需求）

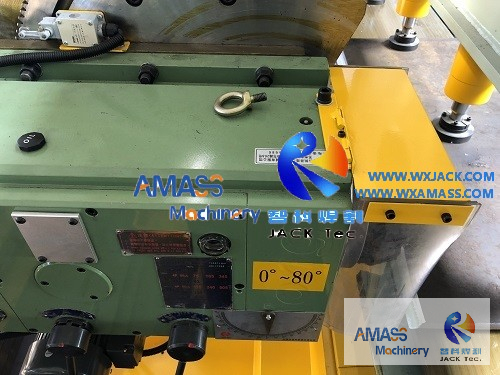

顶部铣削单元的铣削角度	0°至 +45°
铣削单元的铣削角度	-45°至0°
边缘铣削速度	130〜1000 mm/min。  （VFD，逆变器控制）
高速闲置	4000毫米/分钟。
适用的 面板的直径	d = Ø125〜ø320mm（Ø200用于交付）
数量 液压千斤顶	10片
液压额定值 压力	5.5 MPA
液压 工作压力	3.5 MPA
液压系统 流量	47 l/min。
可工作的宽度	450毫米
可工作的高度	1050毫米
