高安全耐用型钢结构自动链式翻转设备

状态:
数量:

本节的链式翻转设备用于翻转基本方横截面的结构构件。

1。产品目的:

1)这种高强度链倾覆的设备用于将大尺寸和沉重的结构构件用正方形和近方横截面推翻;

2)可以在两个方向上制造其链式操纵器的翻转操作,并在任何角度的位置停止;

3)该链式翻转设备适用于大型和重型工件的焊接操作期间的位置和方向变化。

2。主要单位:

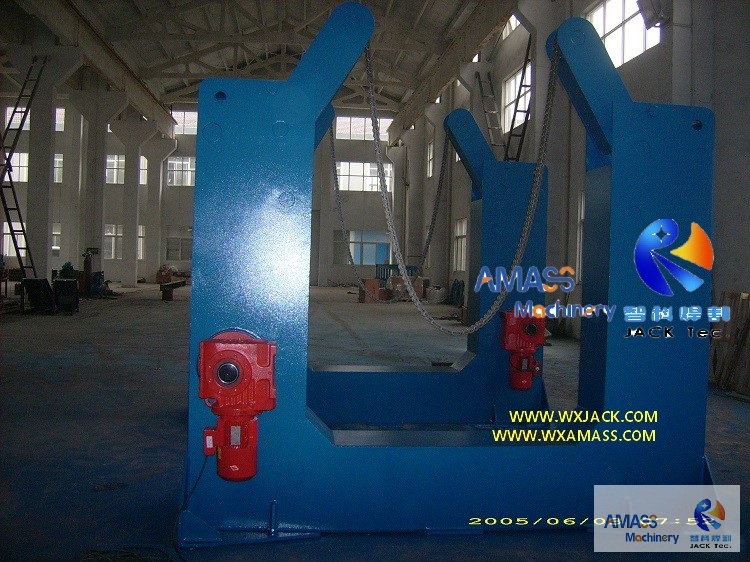

1)该链式翻转设备具有主体主体,摇臂及其旋转轴,高强度耐用滚子链,电动机减速器和控制系统的驱动单元;

2)该链式倾覆机的主体倒置“U”形状,该形状保持机器的整个重量,并承受从工件翻转产生的冲击力。它用焊接结构构件焊接并组装成形状,并在其底部的加强件的数量加强;

3)机体两侧的顶部存在2件摇臂,沿其旋转轴摆动。这些摇臂发挥了臂的作用,用于这种链式翻转机器;

4)滚子链是链式翻转机的关键部件。它具有非常高的强度和强度,充满希望的机器操作安全性。这些链条在反向的“U”形机体内闭合圆环,并环绕多个旋转轴(可以沿其通道从外部识别。随着滚轮链的运行,工件在该链式翻转机中翻转;

5)滚子链通过电动机减速器驱动。电动机减速机适合逆用“U”形主体的底部;

6)对于一套连锁营业额,有2套链式操纵器配对。请检查附图;

7)与其他连锁翻转设备相同,该产品在遥控器中运行,具有一致且稳定的操作。


3.技术参数:

对于这种翻转角度可调节的自动链式推翻设备:

额定翻转能力(适用于2套连锁机械手)

10吨

最大限度。工件的横截面尺寸

900 x 900 mm

最大限度。工件的长度

9米

2组链式机械手(可调节)之间的距离

5米

翻转线性速度

3000毫米/分钟。

翻转电机功率

1.5 kW x 2
