ASM63新设计效果好角钢矫直机

到目前为止，ASM系列钢制钢制电机的开发已经在其核心设计上进入了两个阶段：顶部和底部拉直的滚筒的结构。该产品部分是根据ASM系列角钢型直线型的最新设计，以ASM63为例。您可以从第一张照片中检查。

1. ASM63上的新设计以及剩余的角度拉直机器:

1）       在这种新一代ASM63角熨斗机上的设计印刷，请检查第二张照片。它有五个上部拉直的滚筒和四个底部拉直滚筒。

2）       相比之下，第一代ASM63角钢矫直机的主体请检查第三张照片。它具有顶部和底部拉直的滚筒的倒置：四个顶部和五个底部；

3）       那么，为什么在ASM角矫直机中的顶部和底部辊的设计上进行此类升级？

一个）        四个顶部和五个底部拉直滚筒的老式设计的问题:

在机器初步开发后的某些轨道，研究和分析的过程中，我们发现ASM系列角度矫直机的这种结构具有工件的趋势，两端都在倾斜 - 您可以想象在第三张照片上进行检查： ASM系列滚动角拉直机，将底部拉直滚筒沿垂直方向保持固定，其孤立运动正在旋转；顶部拉直的滚轮下降，以在角钢上施加压力。因此，如果底部拉直的滚筒“围绕”顶部钢制拉直的机器“围绕”顶部的滚筒，则角钢相对容易在其两端弯曲。

b）ASM角钢制机器的新结构的优势:

相比之下，升高的上拉辊“围绕”了垂直固定底部滚筒，它稳定了角度钢拉直机中的拉直过程，确保“挤压”和“拉直”角钢调节回到直轮轮廓。请在研讨会调试上查看随附的视频新一代ASM（这是一组ASM130）角钢矫直机；

4）在财务视图中比较新的和旧设计的角度拉直机器:

两种类型的ASM63滚动角拉直机的制造成本和机器尺寸在同一水平上。因此，两种类型的角度铁直纹剂的引号也相同。两种类型的客户站点的运行成本也是如此。

2. ASM63中的拉直腔，其余的新设计滚动角型直角型机器:

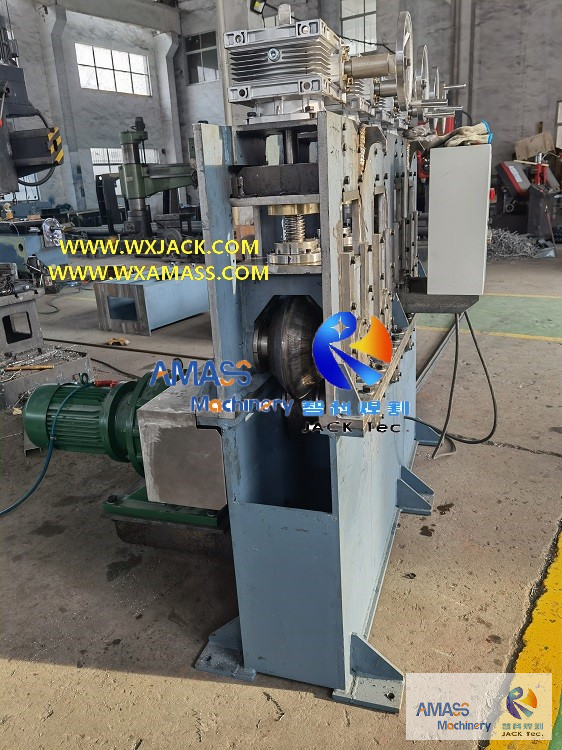

1）       在新设计角钢制直线上的横向视图，请检查4^Th照片。您可以从中发现每个上部拉直的滚筒都与一块T形螺钉螺母连接在一起，直接使用此螺钉螺母，其头顶安装了手动控制蠕虫齿轮降低器；

2）       在ASM角钢拉直机中，每个上部拉直辊都有其安装轴穿过圆圈中心，并通过轴承将其组装到墙板的两侧，该轴承从墙板外部固定，并带有完整的圆圈从第一张和第四张照片中可以找到螺栓；

3）       当不使用时，应适当保护这些关键的角度拉直机的工作单位，以防止外部浸润，如第五和第六张照片所示。

4）        补充:

一个）       有关机器主要结构的更多信息，请查看“高速自动纵向ASM160角钢拉直机”;

b）       有关机器的完整配置，请查看“快速速度自动lentways ASM130滚动角伸直机”;

C）       有关机器的安全和技术服务，请查看“产品部分”有效的自动长度方向角钢型机器”。

3.技术参数:

以下是新设计的规格，良好效果ASM63角钢矫直机（角度铁直线）：
