多功能上下坡口加工SXBJ-3双动力头铣边机

一、SXBJ-3型全自动钣金铣边机的技术特点及功能：

1、SXBJ-3型全自动双动力头铣边机的技术特点：

1）特点：SXBJ-3是SXBJ系列双动力头铣边机中最小的型号。铣边行程：最大有效长度为3000mm；

2）附图一、二、下图为无锡智科SXBJ-3型自动钣金倒角机的机械主体：（图一）

3）相比之下，该产品组中最大的型号是SXBJ-18双动力头铣边机；

2、SXBJ-3型全自动钣金倒角机的功能：

1）SXBJ-3铣边机是一种体积紧凑但具有多功能能力的钣金倒角机：

2）铣削动力头：配备2套不同装配方向的铣削动力头，该钣金铣边机可加工顶边、直边、底边斜角。如下图所示：

3）无锡智科 SXBJ-3板材双动力头铣边机中2套铣削动力头的不同安装位置：（图2）

3、SXBJ-3型自动钣金铣边机的应用：

1) 用途：最大使用量的SXBJ-3型双动力头铣边机，其最大有效铣边行程为3000毫米，主要用于同时加工上下边的焊接坡口，在中小型工件钢板上实现高效率焊接坡口加工，满足特定工件特定需求的高效钣金铣边机；

2）无锡智科 SXBJ-3自动钣金倒角机正在对一块小工件钢板进行底部倒角：（图3）

3）优点：SXBJ-3板材双动力头铣边机的操作非常方便：在该钣金倒角机工作时，移动式的铣削单元配置有手持式操作面板。铣边机在操作前的准备工作、参数设置、以及铣边机加工过程中的监控，都在铣边机操作人员的手臂伸手可及的范围内；

4）无锡智科 SXBJ-3紧凑型钣金铣边机的操作：（图4）

4、SXBJ-3型全自动钣金倒角机投入使用：

1）SXBJ-3型双动力头铣边机与XBJ、SXBJ系列自动铣边机的其余型号相同，可用于上下边倒角的焊接坡口加工，一次铣削即可完成。这是通过两个铣削动力头的配合来完成的：

2）SXBJ型双动力头铣边机可加工6种典型类型的X/Y/K/V焊接坡口：（图5）

二、双动力头铣边机的操作要点及生产率分析：

1、钣金铣边机生产的焊接坡口分类：

对于自动钣金倒角机的成品，所有的倒角和坡口可分为三大类：

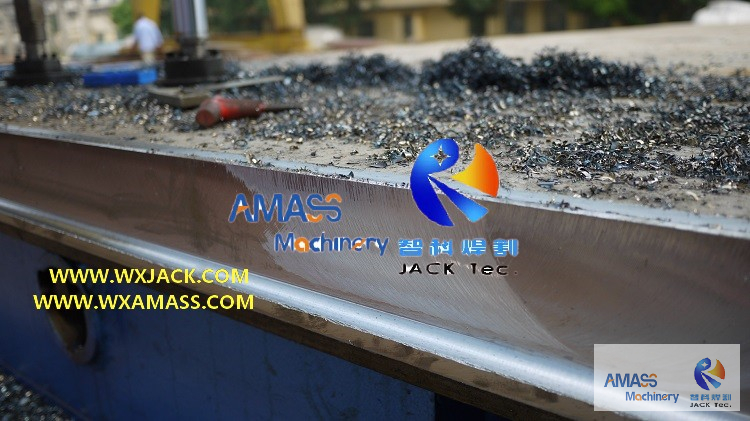

1) 上坡口，可由钣金铣边机加工：（图6）

2) 下坡口，可由双动力头铣边机加工：（图7）

3) 直边坡口，可由钣金铣边机生产：（图8）

2、双动力头铣边机铣削动力头的安装：

1）钣金铣边机中铣削动力头的装配方向决定了它只能选取其中一种类型：

a) 用于加工上坡口，及直边坡口；

b) 用于加工下坡口；

2）双动力头铣边机一次性进行板边坡口加工时，前一个铣削动力头只能完成一种坡口加工：直边或上坡口；

3) 假设直边、上坡口、下坡口都需要加工，铣边机的铣削动力头需要加工两次；

3、从这个意义上说，要高效完成具有直边、上坡口、下坡口的复杂工件，单动力头铣边机需要以下操作：

1）上下料：SXBJ系列双动力头铣边机，主要步骤为工件钢板的一次装卸，两组铣削动力头滑板运行一次即可完成；

2）钢板翻转：在单动力头铣边机中，主要步骤是两次工件上下料，将工件翻转180°，铣边机铣削单元运行3次；

3) 这显示了SXBJ型双动力头铣边机与XBJ型单动力头钣金铣边机之间的生产率差异。

三、SXBJ-3型全自动钣金双动力头铣边机的技术参数：

SXBJ-3型双动力头自动钣金倒角机的技术参数如下：

型号 技术参数	SXBJ-3 多功能双动力头铣边机 （钣金倒角机）
钣金最大长度	3,000 mm
钣金最大宽度	3,000 mm
钣金厚度	6∼40 mm （根据客户需求）
液压夹紧数量	8 个
铣边机上坡口角度	0° ~ +80°
下坡口数量	-45° ~ 0°
铣削动力头功率及转速	7.5 kW, 1440 rpm (可配置更高功率动力头)
铣削动力头主轴转速	75 ~ 420 r/min., 6级手动调速
液压电机功率	5.5 kW
铣削动力头主轴行程	100 mm
铣削动力头数量	2 个
铣边机工作速度	150∼1000 mm/min.   变频调速
铣削单元空走速度	4000 mm/min.
铣削刀盘直径	D=Ø125 ~ Ø320mm (铣边机标准配置Ø200mm)
铣边机工作台宽度	450 mm
铣边机工作台高度	1050 mm
