定特制ZHJ1010小型H型钢组焊矫正一体机

本节我们介绍一款特殊尺寸H型钢组焊矫正一体机，用于生产超轻型焊接H型钢/工字钢/T型钢。

一、定制ZHJ5010与标准ZHJ8015型H型钢组焊矫一体机的区别：

从客户需求回归到组焊矫设计，特制ZHJ5010与标准型ZHJ8015一体式H型钢拼焊矫的主要区别如下：

二、ZHJ5010小型H型钢组焊矫一体机的适用工件尺寸：（图1）

1) 立式H型钢组焊矫适用的H型钢翼板宽度：

a) 对于ZHJ8015型号H型钢拼焊矫，在150～750mm范围内；

b) ZHJ5010小型H型钢组焊矫正一体机为80~500mm范围；

2) H型钢组焊矫一体机适用的 H 型钢翼板宽度：

a) 对于ZHJ8015组焊矫，在6～32mm范围内；

b) ZHJ5010小型H型钢组焊矫正一体机为6～20mm；

3) H型钢组焊矫正一体机适用的H型钢腹板高度：

a) 对于ZHJ8015型号组焊矫，在200～1500mm范围内；

b) ZHJ5010小型H型钢组焊矫一体机为160～1000mm；

4) H型钢组焊矫一体机适用的 H 型钢腹板厚度：

a) 对于ZHJ8015型号H型钢拼焊矫，在6～40mm范围内；

b) 对于ZHJ5010型小型H型钢组焊矫一体机，为6~16mm。

三、在H型钢组焊矫正一体机中选择最合适的焊接模式：

1) H型钢拼焊矫一体机中的 SAW 与 CO₂ MIG/MAG：

a) SAW：H型钢翼板及腹板厚度5~6mm为SAW（埋弧焊）的下限；

b) 气体保护焊：对于厚度小于10mm的翼板和腹板，由于埋弧焊焊缝尺寸为8~12mm，在PHJ、ZHJ型H型钢组焊矫一体机上，CO₂ MIG/MAG优于埋弧焊；

2）因此，ZHJ5010立式小型H型钢组焊矫一体机的焊接系统配置有两种选择：

a) 配备 SAW 和 CO₂ MIG/MAG 焊接系统。但这会增加组焊矫的总制造成本，从而增加 H型钢组焊矫正一体机的报价，因为焊接电源、控制面板、送丝装置不能在两种焊接模式之间共享。因此，H型钢拼焊矫一体机需配备两套焊接系统：

无锡智科 H型钢组焊矫一体机 中配置的CO₂ MIG/MAG焊接：（图2）

b) 或者，ZHJ5010轻型H型钢组焊矫正一体机中CO₂ MIG/MAG替代SAW；

3）H型钢拼焊矫 中CO₂ MIG/MAG焊接的技术特点：

a) 与SAW相比：CO₂ MIG/MAG更适合焊接小厚度工件，T型梁焊接具有更好的IK值（即焊缝强度），组焊矫的运行成本更低（不适用焊剂）;

b) 焊丝不同：SAW采用实心焊丝，而CO₂ MIG/MAG采用药芯焊丝；

4) H型钢组焊矫正一体机中采用CO₂ MIG/MAG的缺点：

a) 工作环境影响：H型钢拼焊矫一体机在实施埋弧焊过程中，不产生弧光。而CO₂ MIG/MAG弧光非常强，对人的视力有害；

b) 因此，ZHJ5010 特殊设计立式 H型钢组焊矫一体机的工作人员在进行 CO₂ MIG/MAG 作业时应穿戴适当的 PPE（个人防护装备），包括焊接头盔和护目镜。参见附图第二张照片和有关 CO₂ MIG/MAG 焊接工艺的视频。在这台 H型钢组焊矫正一体机（组焊矫）中，以 CO₂ MIG/MAG 模式焊接一块 T 型钢。

四、ZHJ5010特殊设计小型H型钢组焊矫正一体机的外形尺寸：

1）ZHJ5010H型钢拼焊矫一体机的主机结构：

a) 相应地，ZHJ5010型立式H型钢组焊矫的尺寸应减小，以适应生产超轻工件；

b) 总高度降低：与标准型号ZHJ8015H型钢拼焊矫的4,200mm高度相比，ZHJ5010小型H型钢组焊矫一体机的总高度为3,600mm；

c) 参见附图第三张照片，ZHJ5010 的顶部门架，明显短于ZHJ8015标准型号H型钢拼焊矫一体机：

无锡智科ZHJ5010特制H型钢组焊矫一体机的机械门架（图3）

2）ZHJ5010型H型钢拼焊矫一体机的输送辊道：

a) 在附图第一张照片所示的这套无锡智科ZHJ5010小型组焊矫中，客户要求比标准尺寸更长的输送辊道，因为他们的工件总长度为20m，而标准型号组焊矫的工件总长度为15m；

b) 输送辊道长度：相应地，ZHJ5010型H型钢组焊矫正一体机的输送辊道长度（输入和输出辊道）各为18m长（15m标准长工件的标准输送辊道长度为11m）。参见附图第四张照片；

3）液压拉杆箱数量：相应地，ZHJ5010立式小型H型钢组焊矫一体机的输入辊道液压拉杆箱由3组增加到4组，参见附图第四张照片。

ZHJ5010型H型钢组焊矫一体机输入辊道配置的液压驱动拉杆箱：（图4）

五、ZHJ5010 H型钢拼焊矫一体机运行情况：

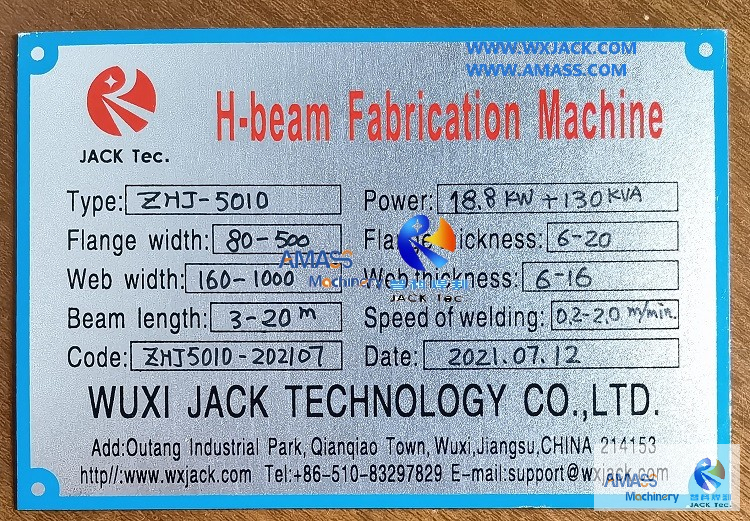

以上介绍的ZHJ5010 小型H型钢组焊矫正一体机在客户现场运行良好。参见附图照片：成品工件及铭牌。

六、 ZHJ5010 特殊设计小型H型钢拼焊矫一体机的技术参数：

以下是这台ZHJ5010 定特制H型钢组焊矫一体机的技术规格：

技术参数	ZHJ5010 定特制小型H型钢组焊矫正一体机 (H型钢组焊矫一体机)
H型钢腹板尺寸	高度: 160 ∼ 1000 mm; 厚度: 6 ∼ 16 mm
H型钢翼板尺寸	宽度: 80 ∼ 500 mm; 厚度: 6 ∼ 20 mm
工件焊接H型钢长度	3,000 ∼ 20,000 mm (定特制)
组立/ 焊接/ 矫正 工作速度	200 ∼2000 mm/min. （无级调速，变频控制）
单次焊缝高度	8 mm, CO2 MIG/MAG   平角焊
工件类型	对称截面的 H型钢/T型钢
H型钢拼焊矫外形尺寸（L×W×H）	40m ×4m×3.6m
输入 / 输出辊道	各18m 长，各含4节; 两节主动，两节从动; 输入辊道有4节液压拉杆箱; 输出辊道有提升功能
驱动模式	组立/ 矫正: 液压缸驱动 工件输送:   交流电机
翼板腹板对中组立方式	液压缸驱动，工件两侧对称
焊接模式	SAW + CO2 MIG/ MAG 气保焊
