友好操作型H型钢拼焊矫一体机

A、PHJ / ZHJ 系列三合一H型钢拼焊矫一体机概述：

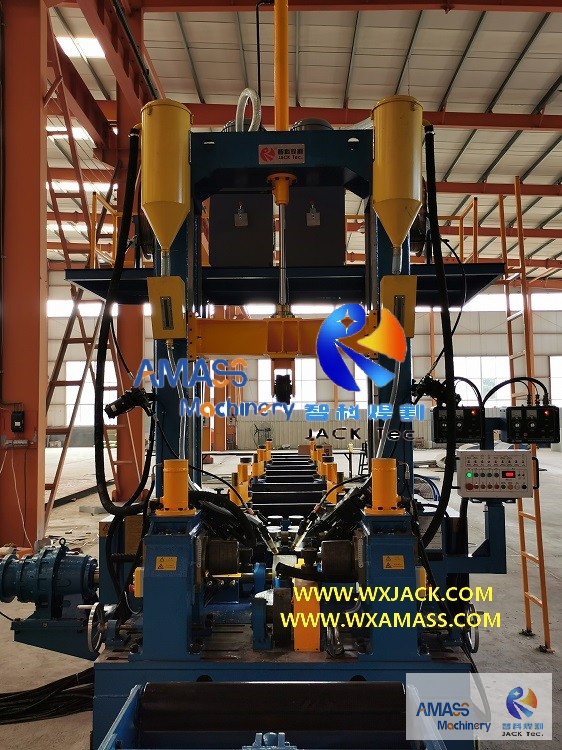

一、背景：附图为无锡智科 ZHJ8015三合一一体化H型钢焊接机在客户现场安装及投入运行阶段的照片；

二、H型钢组焊矫一体机有PHJ和ZHJ 两大系列：

1）3个标准型号：其中PHJ系列H型钢拼焊矫一体机有PHJ15/18/20三个标准型号，按可生产的H型钢最大腹板高度确定型号：1500/1800/2000mm；

2）ZHJ系列H型钢组焊矫一体机有ZHJ8015/8018/8020三种标准型号；

3）无锡智科 PHJ和ZHJ系列H型钢拼焊矫的成品工件H型钢截面对比：（图1）

PHJ和ZHJ的主要区别在于生产的焊接工字钢截面，如以上小图所示。相应地，两种H型钢拼焊矫一体机中对于H型钢组立的操作方式也不同。

B、PHJ、ZHJ系列H型钢组焊矫一体机的技术资料：

1、客户对自动化设备感兴趣的方面：应用场景、结构布局、工作原理、流程步骤、操作；

2、无锡智科一体化H型钢焊接机的介绍可在ZHJ8015和ZHJ8018 H型钢组焊矫一体机产品部分找到；

3、另外，在H型钢拼焊矫一体机的产品页面中有更全面的介绍。

C、PHJ、ZHJ系列立式H型钢拼焊矫的操作：

PHJ、ZHJ系列H型钢组焊矫一体机的操作按钮分布：

一、一体化H型钢焊接机的核心功能区：（图2）

1）从附图第一张照片和上面的小照片可以看出，H型钢拼焊矫的核心功能区位于机械主机右侧，即出口侧，面向输入辊道；

2）这是为了实现操作人员在操作H型钢拼焊矫时操作便捷，可以方便地监控一体化H型钢焊接机的整个工作过程；

3) 核心功能区由3个主要部分组成：H型钢拼焊矫一体机的操作面板和2个SAW（埋弧焊）控制面板。从附图第二张和第三张照片及下面可以清楚地看到操作面板和SAW控制面板：

无锡智科 PHJ、ZHJ H型钢拼焊矫一体机的操作面板：（图3）

PHJ、ZHJ H型钢组焊矫一体机配备的埋弧焊电源控制面板：（图4）

二、PHJ、ZHJ系列H型钢拼焊矫一体机的遥控按钮盒：

1）另外，为了方便检修和方便操作，在立式H型钢拼焊矫的装配单元和矫正单元上分别放置了2个远程按钮盒；

2）这些遥控盒体积小，仅安装3个按钮（上/下/停止）。参见附图第二张和第五张照片，以及下面的小照片：

无锡智科H型钢拼焊矫的遥控按钮盒：（图5）

D、PHJ/ZHJ系列一体化H型钢焊接机的操作面板和S埋弧焊控制面板：

这两个装置是立式H型钢拼焊矫一体机的“指挥中心”：

一、PHJ/ZHJ H型钢拼焊矫一体机的埋弧焊控制面板：

1) 任何一台PHJ/ZHJ系列H型钢拼焊矫都有两个SAW控制面板，用于控制两组SAW电源。 2个控制面板安装在一起，便于操作人员可以轻松地管理两组SAW电源：

PHJ、ZHJ立式H型钢拼焊矫 配置的2台SAW电源的控制面板：（图6）

2) 供货范围：无锡智科H型钢拼焊矫一体机在交货时，包括SAW电源、控制面板、送丝机；

3) 焊接过程参数：在SAW埋弧焊控制面板上，可操控H型钢组焊矫一体机焊接过程的所有关键步骤/参数：焊接开始/停止；恒流/恒压焊接功能；焊丝向上/向下寸动；焊接电流/电压；送丝速度，都可以通过这个单元设置；

4）一体化H型钢焊接机在工作时，焊接控制面板上可实时显示上述技术参数；

二、PHJ/ZHJH型钢拼焊矫一体机的操作面板：

这是PHJ/ZHJ H型钢组焊矫一体机成功运行的核心要素：（图7）

从上面的小图和附图可以看出，H型钢拼焊矫的操作面板可以分为3个部分：

1) 面板顶部，用于控制所有主要工作单元：H型钢拼焊矫本身、组立、焊接和矫正；

2) 面板左下部分，用于管理H型钢拼焊矫的所有功能单元；

3）面板右下部分，焊接辅助装置及H型钢拼焊矫的工作速度实时显示。

E、PHJ /ZHJ 系列H型钢拼焊矫一体机的技术参数：

以下是 PHJ /ZHJ 系列一体化H型钢焊接机的主要技术规格：

技术参数	PHJ /ZHJ 三合一H型钢拼焊矫一体机 （H型钢组焊矫一体机）
H型钢腹板尺寸	高度：200 ∼ 1500/ 1800/ 2000 mm; 厚度：6 ∼ 32 mm
H型钢翼板尺寸	宽度：150 ∼ 750 mm; 厚度：6 ∼ 40 mm
H型钢长度	3,000 ∼ 15,000 mm (可定制)
组立/   焊接/ 矫正 速度	范围：200∼1200 mm/min.（无级调速，变频控制 工作速度: 500~ 700   mm/min. 用于焊接 10~12mm 厚度
单道焊缝高度	埋弧焊： 8~12 mm, 平角焊
成品工件	对称、非对称 H型钢 / I型钢
输入/ 输出 辊道	各长10~11m，各含3节；   输入辊道一节为主动, 两节为从动; 输出辊道二节为液压驱动提升式，一节从动； 输入辊道有2对液压拉杆箱，用于第一级T型钢、H型钢组立
驱动类型	组立/ 矫正/ 输出辊道提升：液压缸; 工件送入送出：交流电机
翼板腹板组立方式	液压驱动，双侧对称自动
焊接模式	SAW (埋弧焊), 单丝或者双丝
SAW 埋弧焊电流	推荐工作电流：380~ 750A
