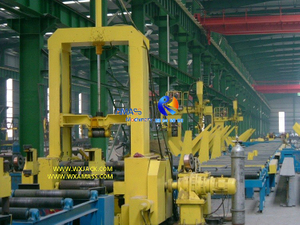

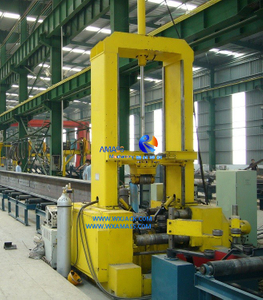

Z15 手动对中自动焊接工字钢组焊机

特点：Z15是H型钢组焊机中应用最广泛的机型。

一、手动对中自动CO₂点焊Z15 H型钢组立机的应用特点：

1）工作方式：Z15液压驱动H型钢组立机具有自动CO₂点焊、手动对中翼板和腹板（手动装配工艺）的功能配置：

H型钢组焊机的产出工件H型钢：（图一）

2）功能：Z15 H型钢组立点焊机是H型钢生产线的重要H型钢生产设备之一，用于组装和点焊H型钢，其产出的H型钢腹板最大高度为1500mm。

二、Z15 半自动H型钢组焊机中翼板腹板半自动对中与自动方式对比：

装配操作：与之前产品：Z20自动控制定位液压驱动H型钢组立机中介绍的全自动H型钢组立方式相比，半自动与自动组立操作的异同如下：

1）H型钢组立点焊机自动与半自动翼板腹板对中的相似之处：

装配工作区的偏心轮数量及排列方式相同（一台H型钢组立机中有8个）：

H型钢组立机中翼板与腹板装配用偏心轮：（图2）

2）H型钢组焊机中自动与手动H型钢组立的区别：

a) H型钢组立机中八个矫正偏心辊的传动方式：

(1) 自动对中H型钢组立机，腹板两侧均设有油缸：（图3）

(2) 手动对中H型钢组立点焊机，H型钢的一侧油缸驱动，另一侧手动操作：在液压驱动自动H型钢组立机的侧面机体上安装一个手轮，用来调整转动偏心轮的丝杆：

半自动组立H型钢组立机的装配传动方式：（图4）

b) 自动与手动组立H型钢组立机的对中操作比较：

(1) 在自动对中H型钢组立点焊机中，翼板腹板对中是自动进行的，无需人工干预；

(2) 在手动对中H型钢组焊机带有上述手轮：转动手轮，与该手轮相连的丝杠向前旋转，推动这一侧的四个偏心轮靠近腹板，直至接触并且腹被夹持住。与腹板紧密贴合，从而完成H型钢组立机中的手动对准过程：

H型钢组立机中偏心轮转动手轮：（图5）

H型钢在H型钢组焊机中的装配：（图6）

c) 液压驱动 H型钢组立机·中自动与手动对中翼板腹板各自的优点：

(1) 自动对中H型钢组焊机，操作简单，省时；

(2) 在手动对中H型钢组立机中，手动操作可以实现精细且精确的对中。

三、液压驱动H型钢组立点焊机中自动CO₂焊接过程的PLC和变频器控制：

1）电气控制：PLC和交流变频器是H型钢组立机中实现CO₂自动焊接的两个关键功能部件：

H型钢组立机的电气控制PLC：（图7）

控制H型钢组焊机工作速度的交流变频器：（图8）

2）相关H型钢生产设备： 其中，Z15、Z18液压自动点焊H型钢组立机是焊接H型钢生产线中唯一采用PLC实现控制过程的H型钢生产设备：

作为比较，

H型钢埋弧焊机采用交流变频器控制焊接速度；

H型钢矫正机矫正速度恒定；

3）从这个意义上说，液压驱动自动H型钢组立点焊机是焊接H型钢生产线中制造电气控制技术中相对复杂的H型钢生产设

4）H型钢组立机中电控系统PLC的优点：

a) 灵活的程序控制：业内人士都知道，PLC通过嵌入可编辑的程序来代替硬接线的继电器电路来控制机器的工作过程；

b) 升级方便：要改变H型钢组立点焊机的控制逻辑，只需编辑PLC的用户程序即可，无需费时费力地重新设计继电器电路；

c) 非常适合实现H型钢组立机中复杂、灵活的点焊工艺。

四、Z15 手动对中自动焊接H型钢组立点焊机的技术参数：

以下是Z15 半自动H型钢组焊机的技术参数

型号	Z15 手动对中自动焊接H型钢组立机 （H型钢组立点焊机）
H型钢腹板高度	200 ~ 1500 mm
H型钢腹板厚度	6∽32 mm
H型钢翼板宽度	200∽800 mm
H型钢翼板厚度	6∽40 mm
H型钢长度	4000∽12000 mm
H型钢最大重量	20 吨
H型钢组立机工作速度	500 ~ 6000 mm/min.
主传动电机功率	5.5 kW
H型钢翼板腹板对中方式	半自动：手动调整
GMAW点焊方式	自动CO2 气保焊
PLC 、变频器   品牌	三菱或施耐德
CO2 气保焊机品牌及型号	华远   NB-350HD, 或 三菱 KR350
