Z15 自动对中手动点焊H型钢组焊机

一、Z15自动对中手动点焊H型钢组立机的用途：

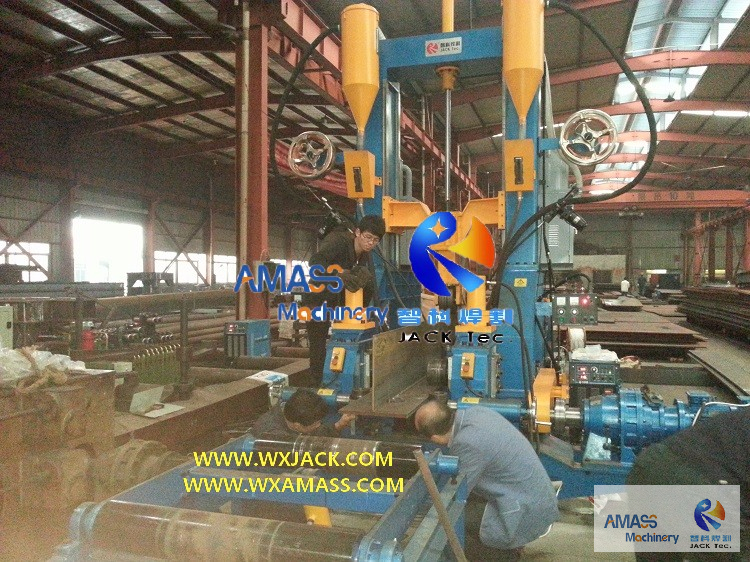

1）背景：附图第一张照片是在客户现场新安装好的无锡智科H型钢生产设备群中拍摄的，这台Z15自动对准手动点焊H型钢组焊机；

2）从附图第一张照片中您可能会发现，在这台H型钢组立点焊机原材料进料口的背面，即机器的前一工位，有一台CNC-CG4000数控切割机，用于生产工字钢组焊机的原材料：长条板，作为焊接H型钢的翼板和腹板：

长条板作为H型钢组焊机的输入工件：（图1）

工字钢组焊机的成品工件：（图2）

二、Z15自动对中手动点焊H型钢组焊机的工作步骤：

这台Z15 H型钢生产设备按以下步骤生产一块拼接完成的焊接H型钢：

1）T型钢组立：借助H型钢组立机自动对中装置，将翼板、腹板拼装成一块⊥形钢；

2）在制品T型钢的生产：同时配合H型钢组立机内进行的自动组立过程，由操作人员进行CO₂点焊，使工件成为这台H型钢组焊机的半成品T型钢：

由 无锡智科H型钢组立点焊机组装完成的 T 型钢：（图 3）

3）第二次上料：将组立好的T型钢翻转180°，再次送入Z15 H型钢组焊机；

4）H型钢组立完成：然后将第二块翼板组立到⊥型钢上，使其成为工型钢，或H型钢。在整个过程中，有H型钢组立机配备的自动对中装置的辅助;

5）第二次GMAW焊接：同时，H型钢组立机的操作人员对另外两条焊缝进行第二次手工CO2点焊：

无锡智科H型钢组立机生产的成品H型钢：（图4）

三、Z15自动对中手工点焊 H型钢组立点焊机的供货范围：

因此，带有手动点焊功能的Z15自动对中工字钢组焊机的供货范围不包括：

1）PLC应用于H型钢组立机的电控系统：

PLC（可编程逻辑控制器）在该H型钢生产设备的自动工作模式控制中起着关键作用：（图5）

2）交流变频控制H型钢组立机的工作速度：

a) 在CO₂自动点焊中，交流变频器与PLC一起工作，来控制H型钢组立机的工件移动和焊接速度：

应用于H型钢组立机的电控交流变频器：（图6）

b) 在手动点焊H型钢组焊机中，工件匀速移动，交流变频器起到后备升级的作用；

3）CO₂点焊电源应用于H型钢组立机：

a) 与PLC、变频器不同的是，手动CO2点焊并不意味着该H型钢组立机不需要配置相应的焊接电源：

H型钢组焊机配备的CO₂焊接电源：（图7）

b) CO₂ 焊接操作方式：不考虑将焊接电源集成到手动点焊自动对中 H 型钢组立机的控制系统中，通常的做法是客户自行准备 CO₂ 焊接电源，可以与钢结构设施中的其他工位中的焊接电源共用。通常在此类设施中，CO₂焊接电源是H型钢组立点焊机等H型钢生产设备的常用基本功能单元之一；

4）机器价格：以上三个原因导致了这台手动点焊自动对中H型钢组立机的价格比自动CO₂点焊型号的H型钢组立机的价格低10%；

5）补充：该H型钢生产设备中有关自动动对中装配的介绍，参见《Z18自动对准H型钢组立点焊机》产品部分。

四、 Z15 自动对中手工焊接 H型钢组立机 的技术参数:

以下是这台 价格实惠的Z15工字钢组焊机的技术规格:

型号	Z15 自动对中手工点焊H型钢组焊机 （H型钢组立点焊机）
H型钢腹板高度 (mm)	200 ~ 1500
H型钢腹板厚度   (mm)	6∽32
H型钢翼板宽度 (mm)	200∽800
H型钢翼板厚度   (mm)	6∽40
H型钢长度 (mm)	4000∽12000
液压系统压力	6 ~ 8 MPa
油泵流量	24 L/ min.
H型钢最大重量	20 Ton.
H型钢翼板腹板对中方式	自动控制
点焊方式	操作人员手工CO2 焊接
