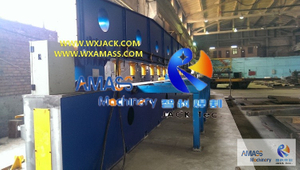

附加液压加载SXBJ-16双动力头钢板铣边机

在大型中风（12m及以上）金属板边缘铣床的日常操作中，客户的最大问题之一是将工件加载/卸载到边缘铣床中。为此，我们开发了液压驱动的补充单元作为解决方案。

1。     助手加载和卸载单元的描述:

1）        大尺寸边缘斜角机通常意味着在重工件上进行焊接凹槽，这在边缘铣床中用手处理有些困难和危险。因此，我们设计并生产了这个可选功能的液压驱动钢板推动和拉动单元，供客户选择；

2）        它的工作原理:

一个）       该支撑装置组装到板斜板机（边缘铣床）的地板贴合前延伸架上，该机架由几块覆盖板制成，亮黄色的颜色（确定数量的盖板由最大尺寸确定）要处理的工件）；

b）       在这些盖板中的每一个中都有一排孔。这些孔用于定位工件；

C）       为了将工件加载到边缘铣床中，首先将工件放在这些盖板上。并根据其特定宽度，选择适当的定位孔，然后将销轴插入该孔中；

d）       这样，工件被紧密地夹住。从液压系统开始，油缸行动，然后向前驱动这些盖板，从而向前推动工件向前驱动工件，直到将工件送入板边缘铣床的工作台上；

e）       到这个时候，提取销轴，然后通过钣金末端倒角设备（边磨机）开始钢板边缘铣削的工作；

F）          当完成焊接凹槽的工作完成后，黄色覆盖板将从工件的铣削边缘延伸，并在液压缸的行为下延伸，将工件从板金属薄层机上自动拉出（边缘铣削）机器）;

G）       在此序列中，用该补充单元制成了一轮钢板加载并从板边缘铣床中卸下和卸载。它消除了手动挤压的隐藏风险，并减轻操作员的繁琐而繁琐的任务，从而帮助他们专注于更多增值金属板倒角的工作。

3）        补充装载单元的规格:

一个）       它取决于用边缘铣床处理的特定尺寸范围：长度 /宽度 /厚度；

b）       例如，如果最大尺寸为（长度为16m x宽度8M），则将加载单元放入6个盖板的格式，每个盖板为8m长，为8m长。

C）       厚度决定了工件的重量，我们为此选择了机油缸的适当功率。

2。     这种类型的SXBJ-12板边缘铣床的结构:

除了这个特殊的装载/卸载单元外，该SXBJ-16边缘斜角机的其余结构和主要单元与其他产品相同SXBJ-16边缘铣床.

3。     技术参数:

对于这款补充液压载荷SXBJ-16钢板边缘铣床：

模型 技术的 范围	补充液压 加载SXBJ-16双 铣头钢板边缘铣床
最大限度。板边铣削长度 （毫米）	16,000
铣削头电源和rpm	7.5 kW，1440 rpm（可用的较高功率）
边缘铣头的主轴rpm	75〜420 r/min。，手轮6年级
液压电动机	5.5 kW
铣削端端的锥孔	ISO 50（7:24）
纺锤冲程	100毫米
铣削头数量	2套
板厚度 钣金倒角	6〜80毫米（有关客户需求）
顶部铣削单元的铣削角度	0°至 +45°
铣削单元的铣削角度	-45°至0°
边缘铣削速度	150〜1000毫米/分钟。 毫无根据
高速闲置	4000毫米/分钟。
适用的 面板的直径	d = Ø125〜ø320mm（Ø200用于交付）
数量 液压千斤顶	24件
数量 液压千斤顶螺钉	6套，间歇安装
可工作的宽度	650毫米
可工作的高度	1050毫米
液压辅助 加载单元	1组，规格是量身定制的
