水平旋转夹具式双连接焊接变位机

1。    双桌顶夹具的特色型焊接定位器：

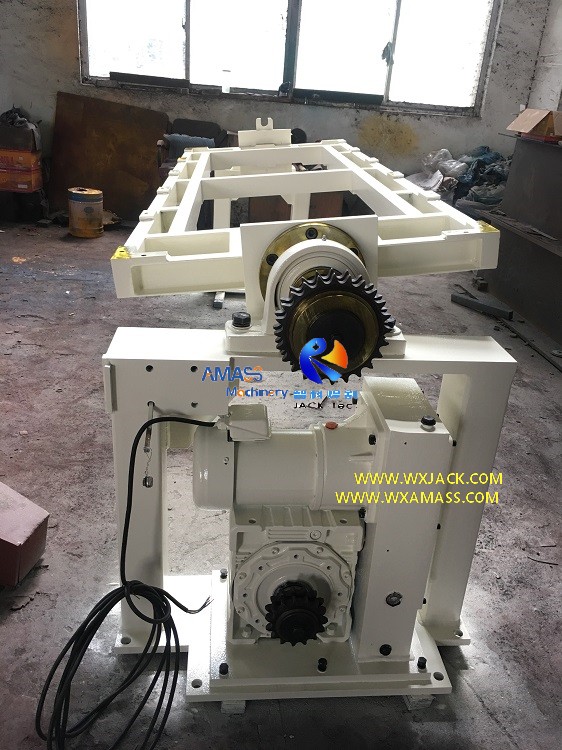

1）     可以从附件的照片中检查，双桌顶夹具类型焊接转盘从外观中获取产品名称，看起来像一组焊接固定装置。

2）     实际上，可以查看此固定型焊接定位设备，该设备可以看到带有电动机降低器的焊接固定装置，以实现其电动机驱动焊接旋转台旋转；

3）     在某些施工机械设施（例如驾驶室工厂或操作员车站设施）中，这种固定型焊接定位器用于手动焊接。附带的照片是在这样的研​​讨会上拍摄的。

2。    双连接灯具类型焊接转盘的工作原理：

鉴于操作方式，此固定型焊接定位器类似于“双人表顶部通用焊接定位器”的先前产品：

1）     一个自由，该工件可以围绕着两端的轴围绕焊接固定装置。

2）     0°〜360°工件的无限旋转，以恒定或可调的焊接台速度变化；

3）     驾驶和惰轮：在焊接定位器中，焊接转盘的一侧是驾驶类型，另一端是追随者类型。

3。    双表顶焊接固定装置类型焊接定位器的特性：

另一方面，此双桌顶夹具类型焊接位置有很多差异：

1）     降低焊接定位器中原始焊接转盘的下降：

从附件的照片可以看出，它削弱了两端的两个焊接转盘的设计，更接近两个连接。这与常规的双桌顶提升和旋转焊接定位器;

2）     将中介支架加强到新的焊接转盘中：

一个）     它增强了连接支架上连接两端连接的设计的设计，使其成为一个真正的焊接转盘；

b）     实际上，此焊接固定装置类型焊接定位器的最重要工作部分是其中间焊接转盘的中部，该桌子是此双桌顶固定装置型焊接定位器的真正工作台，是工件的保留和转弯单元;

C）     此中介焊接桌子上的特定设计因情况而异，这与唯一目的相似焊接固定装置;

d）     由于其水平方向的方向，我们可以将这种类型的焊接定位设备称为水平固定装置型焊接定位器。

4。    工件方便地安装在固定装置类型焊接定位器中的焊接转盘上:

1）     固定装置类型焊接定位器中的工件配件的三个优点：

一个）     在这样的固定装置类型的焊接定位器中，在焊接桌上部署了几块快速钳子，可以将工件放置在适当的位置并在几秒钟内牢固地固定。这是在这种焊接定位设备中易于固定的优势之一；

b）     此外，这种水平固定装置类型焊接定位器的另一个优点是，保持单元可以用工件夹住两侧。因此，可以在此类焊接桌上同时焊接两件工件。

C）     3^路这款双桌顶夹具类型焊接定位器的强点是其焊接桌，实际上是工作表，高度较低通用圆桌焊接定位器，这是操作员执行舒适焊接工作的好点符合人体工程学。

2）     焊接固定装置类型焊接定位器中焊接转盘的设计：

一个）     焊接转盘上快速钳位的位置的设计，可以将不同的工件结构固定在此水平灯具型焊接定位器上；

b）     只要工件的长度小于焊接转盘的长度（工作表），可以在此水平固定装置型焊接定位器上焊接各种长度的工件，而无需调整连接的两端；

C）     在实际应用中，焊接转盘的两端连接已固定，可用于调制。

5。    双桌顶部焊接固定装置类型焊接定位器的摘要：

1）     有了以上所有的优势，这些水平焊接固定装置样式焊接定位器在生产车辆，建筑机械，工程机械等的植物中具有广泛的应用。这是一种常见的目的生产机械工具；

2）     该子组的焊接定位器（焊接固定装置）应分类为特殊的。连接两侧的设计以及中间固定焊接桌子的特定客户需求有所不同。因此，这里没有具体的技术参数。
