Wuxi Jack的通用边缘铣床,为客户提供了最佳的焊接凹槽!

“通用边缘铣床”上的导航栏

通用边缘铣床可以为客户做什么?

1. XBJ系列的功能通用使用边磨机:

1)边缘铣床或板斜线机,用于在焊接前在金属板上进行凹槽;
2)在金属板制造的应用领域中,例如,在两块钢板上的对接接头焊接中,要么是为了制造圆柱的最终产品或任何其他类型的工作部件,要么获得合格的焊接质量,边缘的斜角和倒角需要通过边缘铣床的操作在这些金属板上提前进行;
3)以下是可以用通用边缘铣床制成的常见的木柴类型类型:

fig1边缘铣床

4)以下是在调试过程中瞥见其铣削头的工作时刻:

FIG2边缘铣床IMG_20220103_094230

5)下面是一块由Wuxi Jack Plate Edge磨机加工的成品边缘斜面钢板:

FIG3边缘铣床102 IMG_20220104_130058

2. XBJ系列通用边缘铣床的输出:

1)从上面的草图中可以看出,随着板边缘铣床的引入,您可以获得上面草图中列出的任何类型的Chamfers,以及更多特殊类型的斜角,例如圆形边缘凹槽;
2)您想要的铣削角度范围要么:0°〜 +45°,0°〜 +80°,-45°〜0°,-45°〜 +45°…都可以通过铣削的头部倾斜来获得强大的Wuxi Jack Plate Edge铣床。这样,直缘,x,k,v,y,u类型的凹槽和圆形倒角的最终形状随着特殊面孔的使用而实现;


3. Wuxi Jack XBJ系列板边缘铣床中的过程控制:

1)边缘铣床中斜角的钢板的标准厚度范围(板斜线机)为6mm至50mm。通过特殊制造和配置的铣削头和脸型刀片,可以在Wuxi Jack XBJ系列All Plose板边缘铣床中处理300mm板的厚度;
2)基于所需的焊接技术和钢板的厚度,板边缘铣床中的斜角操作的工作速度可调节,并在操作吊坠或人机界面上实时显示,如下所示;

FIG4边缘铣床IMG_20220103_145404

FIG5边缘铣床90- HMI

4.客户的通用板边缘铣床的价值:

在末端铣床中使用这些高标准的斜角,可以在焊接金属板的焊接接缝中获得最佳的渗透融合和盖面,从而使Wuxi Jack Edge Milling Machine的强大功能受益(板块斜角机) 。

Wuxi Jack交付的广泛的通用板边缘铣床

Wuxi Jack Edge铣床的闪点

Wuxi Jack Edge铣床制成的成品斜面

1 Edge Milling machine 129 IMG_20220114_090424
2 Edge Milling machine IMG_20211223_090126
3 Edge Milling machine IMG_20211216_104340

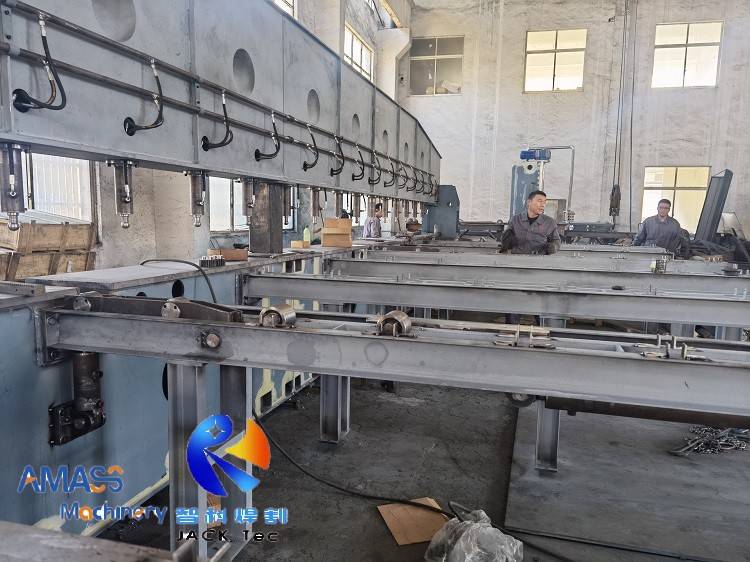

4 Edge Milling machine
5 Edge Milling machine
6 Edge Milling machine 57- Up Rail-1
7 Edge Milling machine IMG_20211228_132448
8 Edge Milling machine IMG_20211231_141808

1.令人发指的责任精确的线性指南在Wuxi Jack Edge铣床中:

重型精确线性指南对板边缘铣床的高标准运行的意义是什么?

1.首先,让我们查看边缘铣床的工作原理(板嵌型机器):

1)边缘研磨机使金属板边缘的倾斜度以铣削的头部沿着水平方向的工作速度沿机床的铣削行进。从下图中可以找到;

fig1边缘铣床156 IMG_20220114_090158

2)因此,对于确保符合符合条件的边缘铣床性能的合格和持续质量,沿着长边铣床的铣削头托架的持续稳定运行至关重要;

2. Wuxi Jack Plate Edge铣床中指南的类型和安装方式:

1)在Wuxi Jack Edge铣床中,有两块水平线性指南组装到机械床上:上一件件处于直立的安装中,下部一件件处于平坦的安装中,它们彼此垂直位置。这使得沿边缘铣床床的铣削托架的稳定和平稳运行双重保证。请检查下面的照片:
FIG2边缘铣床121 IMG_20220111_163025
2)在这方面,这种重型精确滚珠轴承的排列方式在Wuxi Jack Plate Edge Milling Mange中,可以保证在最大程度上稳步平滑铣削头;
3)此外,在Wuxi Jack Edge铣床中,重型精确线性指南的润滑可以手动或自动制作,具体取决于客户的偏爱。请检查下面的照片;
FIG3边缘铣床148 IMG_20220105_125046
3.有关详细信息,请检查高质量的SXBJ-15双铣削头板边缘铣床.

2. Wuxi Jack Plate Edge铣床中采用的功能强大且多功能的铣削头:

Wuxi Jack Plate Edge Milling Machine在Wuxi Jack Plate Edge机器中的铣削头能力是什么?

您知道铣削头是Edge Milling Machine(Plate Beveling Machine)运行的核心工作元素。那么,Wuxi Jack Edge Milling机器中的铣削头的竞争边缘是什么?以下是插图的几个典型要点:

1.在Wuxi Jack Plate Edge铣床运行期间,方便的革命性速度变化:

1)在末端铣床的工作期间,以根据工作部件的更改规格来满足必要的边缘铣削速度,铣削头具有6至9年级的革命性交换速度;

2),这种速度控制很容易在Wuxi Jack Plate Edge铣床中获得。请检查以上1英石照片:有铭牌,指示铣削头部面部的革命范围。而且,只需在铣削头的侧面手动转动手轮,就可以将革命性的速度调节到另一个级别的板嵌型机器。这提供了Wuxi Jack Plate Edge铣床的灵活,简单和精确的工作;
3)相对而言,市场上其他供应商的边缘铣床的革命性速度变化要困难得多,而且不准确:您需要揭开铣削头,并安装另一件装备;

2.在Wuxi Jack Edge铣床中自动倾斜和或喂食铣削头:

您可以从2nd照片,在Wuxi Plate Edge铣床(板斜线机)中,铣削头的倾斜和前进不仅可以手工制作,而且还可以使用电动机驱动器。这将Wuxi Jack Edge铣床的操作提高到更好的自动化,准确性,生产力和储蓄;

3. Wuxi Jack Edge铣床的生产率:

3照片显示铣削头及其电流表。这是Wuxi Jack Plate Edge铣床的另一种独家配置。借助这种铣削头的电流表,可以精确和直观地控制末端铣床的板斜线上的切割深度:操作员可以通过观察Ammeter的显示来监视铣削头和Facer Blade的工作条件。这为Wuxi Jack Edge铣床提供了有用且强大的功能;

4. Wuxi Jack Edge铣床的Facer Blade上的保护:

如图所示4Th照片,为了在结束铣削过程中为铣削头提供足够的保护,以防止碎屑,我们在边缘研磨机的铣削头周围安装了半透明的挡泥板盖;

5.对于此主题的相关讨论,我们在产品部分中详细介绍较厚的板双头SXBJ-125重型边缘铣床.

Wuxi Jack Plate Edge Milling Machine的工作视频

笔记:有4页专门针对Wuxi Jack Edge Milling Machine的操作视频:

1。终端铣床的工作视频;
2。通用板边缘铣床工作视频;
3。双头板斜角机的操作视频;
4。高级配置边缘铣床的视频

以下是反映Wuxi Jack Plate Edge铣床工作期不同方面的视频:

下边缘铣削和工作速度展览在Wuxi Jack Edge磨机中

笔直的边缘铣削和斜面速度显示在Wuxi Jack Edge磨机中

上边缘铣削调试Wuxi Jack设施的边缘铣床

验证液压驱动工件加载和卸载系统Wuxi Jack设施的边缘铣床

通过吊坠旋钮速度控制在Wuxi Jack Edge磨机中

长狭窄的带状板边缘铣削并关闭成品倒角质量在Wuxi Jack Edge磨机中

Wuxi Jack Edge铣床的分类

1.在产品页面中边缘铣床,我们从技术视图中给出板边缘铣床(板斜线机)的分类:XBJ系列单头,SXBJ系列双头, 和FXBJ系列四头板边缘铣床;
2.最终铣床分类的另一个观点是从务实的意义上:我们可以将这款边缘铣床视为一般用途和或高级配置。那么,如何区分末端铣床的两种类型?
3.通用板边缘铣床可以定义为标准的常规结构和通用应用,可以满足大多数客户需求。这包括XBJ系列单头,以及SXBJ系列双头边缘铣床;
4.顾名思义,高级配置边缘铣床指具有复杂功能的设备,满足客户的高端需求。这些包括但不限于:在一组边缘铣床中配备了四到五组铣头,液压驱动自动钢板推入并拉出单元末端铣床,-45° +45°铣削角的最大范围对于板块机器,触摸屏HMI(人机接口)键入并控制边缘铣床中的铣头头的目标角度等;
5.在“产品页面”双头长冲程边缘铣床”,我们将详细介绍设备的重要技术方面。

让我们在销售量方面查看边缘铣床的最大份额:XBJ系列单头板斜角机和SXBJ系列双头板板边缘磨机。

导航栏在“边缘铣床的分类”上

1. XBJ系列单头边缘铣床

更多 »

1.单板边缘铣床上的定义:

1)XBJ系列单头边缘铣床一组设备中只有一块铣削头;
2)单头铣床中铣头的安装方向通常用于制造上斜角或顶部斜角。请检查左手照片;
3)如果有必要在单头边缘铣床的操作过程中进行底部斜面,则需要将Caron钢板从机器上拉出,倒转180°,然后再次加载到边缘铣床中跑步;

4)在实际应用中,常见的最大值。单头板边缘铣床中有效的工件长度为3m至9m:相应的典型型号为XBJ-3,XBJ-6, 和XBJ-9板端铣床。对于厚度小于14mm的薄钢板,单头边缘铣床的有效切割长度最多可达12m:相应的模型为XBJ-12板斜线机;
5)在工作过程中,可调节的边缘铣削速度是通过逆变器控制的VFD(可变频率驱动),并显示在边缘铣床的操作吊坠中(板斜角机),如左手照片所示。

2. XBJ系列的技术参数单头板边缘铣床:

以下是XBJ单头边缘铣床(板斜线机)的常见(或标准常规)模型的技术规格。对于所有特殊制作的人,例如XBJ-4,XBJ-7,XBJ-10结束铣床,也可以由Wuxi Jack提供。
常见的单一模型
头边缘铣床
XBJ-3/ 4/5/6/7/8/9/12
最大限度。有效的边磨长度 3,000mm〜12,000毫米
铣头的力量 7.5kW或9.3kw
液压电动机功率 5.5kw
铣削头数量 1套
要制作的倒角 顶倒角
适用的板厚度 6〜50毫米(可用厚)
铣削角度 0°〜45°; 0°〜80°
边缘铣削速度 130〜1000 mm/min。 VFD
铣头的闲置速度 4000毫米/分钟。
液压额定/工作压力 5.5/ 3.5 MPA
边缘铣床工作台 450mm w x 1050mm h

2. SXBJ系列双头边缘铣床

更多 »

1.双头边缘铣床上的定义:

1)SXBJ系列双头板边缘铣床(板斜线机)在一组设备中有两组铣削头;
2)在多数条件下,末端铣床中的两组铣削头安装在机器工作台的同一侧:一个用于制作顶部的斜角,另一个用于使底部的斜角进行底部。在板块铣床的整个工作过程中,铣头头的集合一起旅行;

3)此外,还有一种特殊制造的双头边缘铣床,它在机器的两侧安装了两块铣头。这是为了在末端铣床工作期间同时在狭窄的长钢板的两侧进行边缘铣削;
4)常见的最大值。在SXBJ系列中加工的有效工件长度双头板边缘铣床从3m到18m。相应的计算机模型是从SXBJ-3到SXBJ-18。在这些市场上最常选择的模型是SXBJ-3,SXBJ-6,SXBJ-9,SXBJ-12,SXBJ-15SXBJ-18边缘铣床。当然,可以在此范围内使用任何大小的板边缘铣床,例如SXBJ-7,SXBJ-8, 和SXBJ-10边缘铣床。

2.双头边缘铣床的技术参数:

以下是SXBJ系列双头边缘铣床的技术规格。也可以提供机器上客户的特殊要求。
双头模型
边缘铣床
SXBJ-3/ 4/5/6/7/8/9/10
/11/12/13/14/15/16/17/18
最大限度。有效的边磨长度 3,000mm〜 18,000毫米
铣头的力量 7.5kW或9.3kW或11kW
液压电动机功率 5.5 kW
铣削头数量 2套
要制作的倒角类型 顶部和底部
适用的板厚度 6〜50/ 80mm
顶部和底部的铣削角度 0°〜45°; -45°〜0°; 0°〜80°;
-45°〜 +45°
边缘铣削速度 130〜1000 mm/min。
液压额定/工作压力 5.5/ 3.5 MPA
边缘铣床工作台 550毫米W x 1050毫米h


通用边缘铣床的应用和相关设备

1.板边磨机的应用:

1)边缘铣床(板斜线机)在涉及金属板焊接的所有行业中广泛使用,尤其是厚钢板的对接关节焊接。钢板的厚度越高,末端铣床越有用。
2)典型的设施看到边缘铣床的安装和应用是造船厂,桥梁建筑,发电厂等。

2.带边缘铣床的相关设备:

1)对于金属板制备的第一次操作,沿制造过程途径的板边缘铣床的设备是盘接头焊接机;
2)用于管道生产目的,带板末端铣床的相关设备为焊接操纵器, 和焊接旋转器, 和管道焊接机, 和大管内焊接机;
3)边缘铣床前面的前面设备是CNC脱衣板切割机,在倒角和焊接之前将钢板切成大小;

3.带板边缘铣床的类似设备:

1)有一种板型重型边缘铣床,具有与XBJ/ SXBJ系列边缘铣床相同的功能,但结构和工作原理完全不同。请检查下图;
2)RH系列边缘圆形机器,这也是机器的钢板边缘,但以不同的理论起作用,其目的与边缘铣床不同。
3)DX系列梁端面部研磨机,还采用高功率高速铣头作为其核心工作元素作为末端铣床,但出于不同的目的。
