加厚板双头SXBJ-125重型铣边机

状态:
数量:

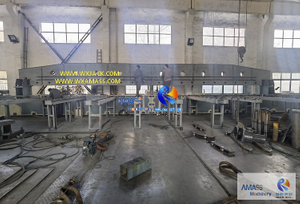

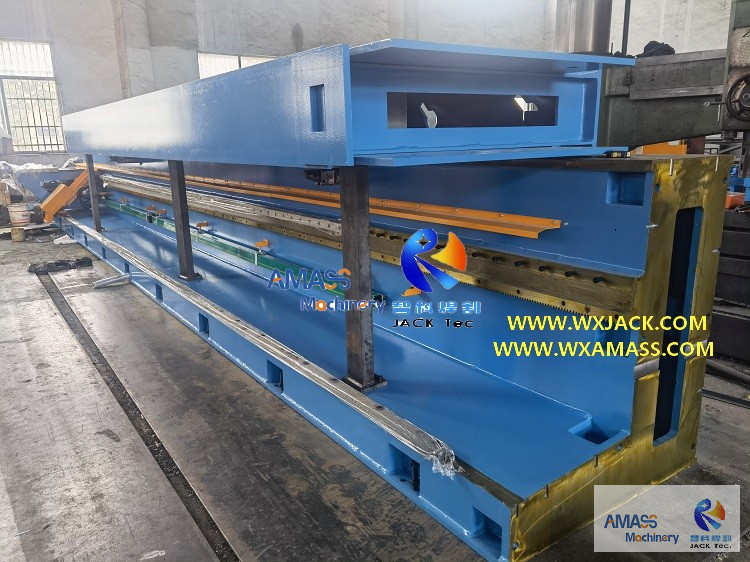

SXBJ125是一组具有强大斜面能力的大边铣床。请检查其主框架和前扩展液压工作件装载装置的第一张照片。



1.SXBJ125重型板边缘铣床的工作能力和技术功能:

1)更高的工件厚度用于斜角:

一个)     与传统的6〜80mm相比,这套重型板边缘铣床将其可用工件厚度的功能翻了一番,达到6〜160mm。这为客户提供了更多的工件范围选择;

b)     相应地,这套SXBJ125板末端铣床中的铣削头从7.5kW升至11kW,这使得更重的切割深度和边缘铣削效率:Facer Blade每次提供4〜5mm的倾斜度,而3〜4mm在7.5kW铣削头。这样,重型板边缘铣床可以在100mm〜160mm的钢板上进行最佳生产率的磨砂膏。此外,根据7.5kW铣削头的六年级主轴革命,11kW铣削头具有9年级的主轴革命,从而在Edge Milling Machine中应用了面部直径的更广泛的选择。请检查11kW铣削头上的第二张照片及其在SXBJ125大型板块铣床中的安装;

2)    电动机驱动的结合方式加上铣头柱喂养中的手轮及其反控制:

一个)     正如我们从“产品”部分发现的那样框架结构SXBJ-9双头钢板边缘铣床”,在边缘铣床的标准设计中,用手轮实现铣削头柱的馈送:操作员将手轮的手柄顺时针旋转和 /或逆时针,因此可以向前喂食或沿着其向后撤退或在其在其指挥​​官上撤退运输。手轮的每一转弯都可以使铣削头柱以0.8mm的位移;

边缘铣床

b)     相比之下,在这组大型铣床中,该机芯是通过快速调整电动机驱动器以及手动转动的微调来进行的:首先,用A.C.电动机朝工件驱动铣削柱,然后通过转动手轮来精确调整;

C)     此外,通过机械原理计数器检测并显示边缘铣削柱运动的这种位移,因此操作员可以在大板边缘铣床工作期间精确监视铣削头的位置。请检查第三张照片。您可以在计数器的代码拨号器中找到一个数字“ 78”,这意味着该铣头柱已以78mm的距离向前移动; A.C的左侧有一个黑色手轮,该电动机与A.C.电机同轴无然。请检查该电动机及其柜台单元的试用中所附的视频;

3)    指导铁路自动润滑系统:

一个)     第四张照片显示了水平精确线性指南的自动润滑系统。在XBJ和SXBJ系列边缘铣床中,该指南的长度与机械床相同:因此,对于这组SXBJ125(意味着,12.5边磨),大边铣床,精确的线性指南长度为1870万。它在保证板末端铣床中的板斜坡上的精确度中起着核心作用;

边缘铣床




b)     常规的边缘铣床采用手动润滑单元作为指导邮件,如“产品”部分中介绍的“SXBJ-4双铣削头高效板末端铣床”。它的强度是较低的成本和易于安装;但是里面存在缺点:有时操作员可能会忘记激活润滑泵,这对导师的维护产生负面影响;

C)     自动润滑泵系统通过每15秒加油而无需人工干预来解决此问题。它具有独立的电路,该电路控制润滑系统的自动工作。这样,边缘铣床的操作员可以从这项工作中“松了一口气”,并专注于边缘铣削过程。

4)    其他:

一个)     这组大型铣床具有油缸驱动金属板载装置。有关详细信息,请检查“补充液压载荷SXBJ-16双头钢板边缘铣床”;

b)     两组铣头的铣削范围为-45°〜 +45°。这意味着一个铣削头的上下倾斜功能。



2。 边缘铣床的技术参数:

以下是该较厚板双头的技术参数SXBJ-125重型边缘铣床:

模型

技术的 范围

范围铣削角度SXBJ-125

双头大边铣床

(板磨机机)

金属板厚度

6〜160毫米

铣削 顶部铣削单元的角度

-45°至 +45°

铣削 底部铣削单元的角度

-45°至 +45°

最大限度。板边的长度 铣削

12500毫米

铣削头

11千瓦,2件

主轴RPM铣头范围

65〜715 r/min。,手轮9年级

指南润滑方式

自动,每15秒

液压电动机

5.5 kW

铣削单元行进电动机

2.2 kW

铣削单元提升电动机

1.1 kW

铣削端端的锥孔

ISO 50(7:24)

铣削角度管理

通过人类机器界面

铣削倾斜管理

A.C.电动机驱动器和编码器,接近开关

工件处理方式

通过液压辊输送机

边缘铣削速度

150〜1000毫米/分钟。 毫无根据

连续与逆变器

高速闲置

4 m/min。

适用的 面板的直径

d = Ø125〜ø320mm(Ø200用于交付)

数量 液压千斤顶

21件

数量 液压千斤顶螺钉

8套,间歇安装

可工作的长度 x宽度x高度

18.7m x 550毫米x 1050毫米
