DX1416 钢结构端面铣床带可调工件夹具

状态:
数量:

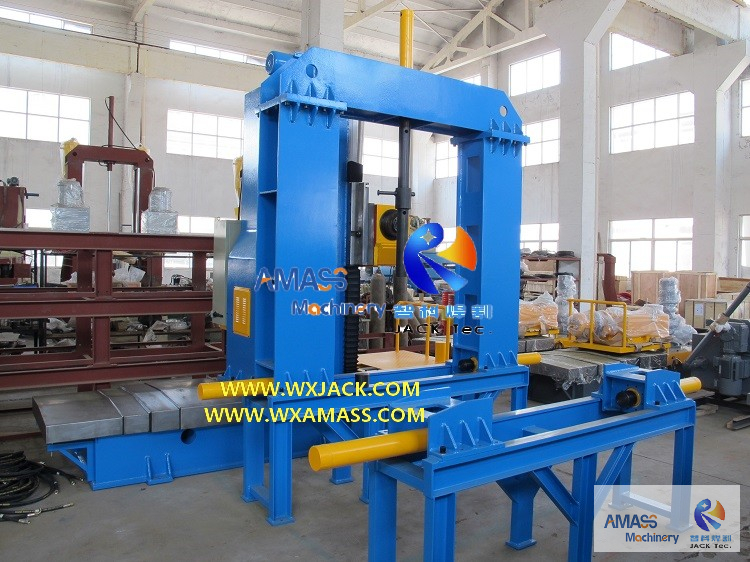

DX1416上的第一张照片焊接结构成员端面部磨床是在Wuxi Jack Workshop拍摄的。



1. DX1416的专业和应用焊接结构面部研磨机:

1)     对于此DX1416结构成员面对铣床,最大。垂直方向上的14m的终端面向14m,水平方向的1.6m表示其工件的截面形状近似于正方形,并通过其特殊设计的液压固定装置的结构进行了验证:一个封闭式的正方形框架,带有一块液压油气缸安装在底部;

2)     而且,从第一张照片可以看出,圆柱体底部有一根长1m的延伸杆。由此我们可以得出结论,即在该结构成员最终面部铣床中铣削的一些工件非常小,大约400〜500mm。

3)     对于H梁端面部铣床的产品组并不常见:目前在该字段中使用的是DX12XX/ DX15XX(例如DX1215/ DX1520/ DX1540…),分别面向1.2m/ 1.5m。因此,DX1416是量身定制的钢结构端面部铣床的型号;

4)      那么,这种尺寸和面部铣床的类型在哪里使用?客户还来自钢结构行业,建筑物建筑/体育场建设等细分区域等.



2.工件修复日常操作DX系列H梁面部研磨机:

1)      液压支架的目的是什么及其重要性:

一个)     正如我们在“产品”部分中提到的那样CNC-DX3040管道铣床”,在h梁面部铣床的中小型模型中,DX20XX和较小的型号,应用重量的液压力固定在其支架中。就像液压插孔边缘铣床;

b)     中小型工件需要用括号牢固地固定。根据要加工的特定工件,我们设计了各种定制的液压驱动器。请检查2nd和3用于此目的的其他三种支架上的照片,以及这种用于焊接结构端面铣床的重要机制的变化。绝对,它具有与焊接固定装置,只有过程技术类型(最终面对与焊接)有所不同;

2)     如何使用液压驱动括号来修复工件:

以本产品部分的“领导角色”为例,DX1416面部铣床为例如适当的工件加载,

a)需要提前从方形框架上卸下延伸杆,以便为工件留出足够的空间;

b)出于相同的原因,应将油缸缩回其在方形框架顶部的原始位置;

c)工件应从外侧(远离H梁面部磨床的主体)扩展或“插入”到方形框架中,并放在支架上;

d)然后,根据工件的侧面长度,您可以决定是否使用要使用的延长杆(不伸出油缸,应施加延伸杆);

e)通过操作面板上的切换开关慢慢慢慢慢慢,直到圆柱牢固地按下工件为止;

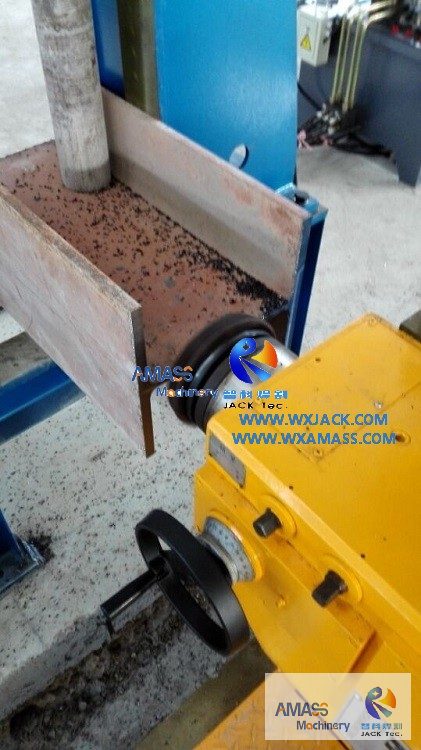

3)      补充:4Th照片显示了H梁面部铣床在H梁上的最终面孔操作; 5Th照片是此DX1416的特殊设计方框架工件固定装置; 6Th照片位于配备端面铣床的7.5kW铣削头上。



3.技术参数:

对于此DX1416焊接结构成员端面部研磨机:

不。

范围

DX1416 h光束面部研磨机

1

最大拟合。工件 横截面尺寸高×宽度=

1400×1600毫米

2

水平端面 铣削速度

150〜700毫米/分钟

工作速度, 可变频率驱动器,A.C。逆变器

3

面对马车闲置 水平和垂直方向的速度

1200毫米/分钟

恒定速度

4

垂直端面 铣削速度

150〜700毫米/分钟

工作速度, 变频驱动

5

水平和直立 最终面向指南

使用重型精确的线性指导, 组装到机器机构上

6

水平驾驶 马达

2.0 kW

可变的frequnecy 马达

7

垂直驾驶电动机

2.5 kW

可变的frequnecy 马达

8

铣削头力

7.5 kW


9

铣削头主轴 革命

75〜420 rpm

六年级革命 可调节的

10

脸直径 刀具

Ø125〜250毫米

Ø配备了200 机器

11

铣削头主轴 中风

L = 100毫米


12

工件夹 括号


液压驱动器, 在工件上确定的结构和尺寸

13

电力规范

3P AC380V,50Hz,中国大陆15kW
