Wuxi Jack的特殊尺寸横梁端面铣床,总有一个适合您的!

“特殊尺寸梁端面部研磨机”上的导航栏

特殊尺寸的梁端面部研磨机的范围和功能

哪些型号被归类为特殊尺寸的梁端面部研磨机?

1.大约50%梁端面铣削机器具有有效的垂直末端,朝向范围内1200〜1500mm,适用于在钢结构行业,焊接H光束,I光束,T梁,盒子梁等上应用。我们称此产品范围标准型号梁端面部研磨机(DX12XXDX15XX);
FIG1梁端面部研磨机61
2.此外,还有相当数量的光束端面铣床,上述范围之外的工作中风:要么小于1000mm,要么更重要,而且经常被看到,高于2000毫米,高达6000mm。该产品范围可以分组为特殊尺寸的梁端面部研磨机,其特征在于多样性和技术内容。它的工件大小与CNC控制梁端面部研磨机;

特殊尺寸的梁端面部研磨机的意义:

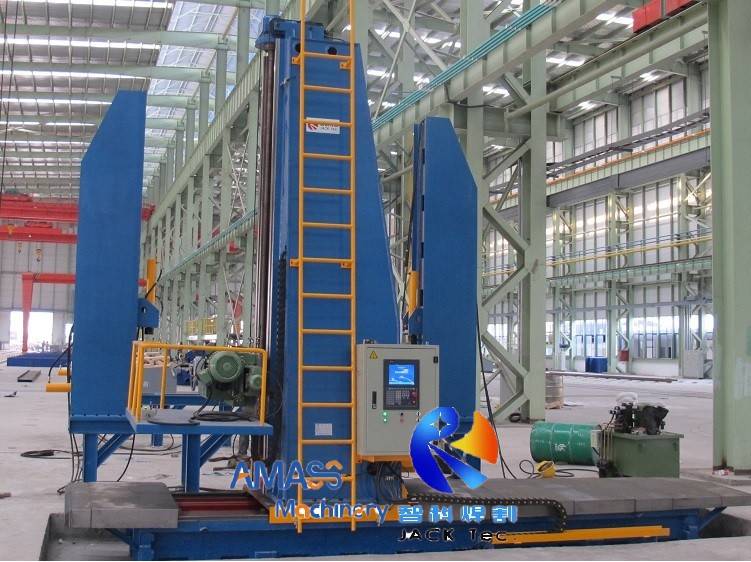

1.尤其是,当要面对的工件的有效高度超过4000mm时,设备就会生长到大规模重型梁端面铣削机器。以下是Wuxi Jack在客户站点工作的一组DX4080梁端机器。客户是一家著名的中国造船公司;

FIG2梁端面部研磨机61

2. DX系列梁端面部铣床的增长较小,可能只有800mm的垂直冲程(DX08XX),广泛用于机械制造设施中,用于面向钢板或小尺寸组件:

FIG3梁端面部研磨机95- 100_8810

3。总的来说,特殊尺寸的梁端面部研磨机可以大大扩大产品的应用范围,从特殊用途设备中将其集中在钢结构行业上,并将其扩展到整个行业的通用设备。

Wuxi Jack的梁端面部研磨机的特殊尺寸和标准型号的种类

特殊尺寸梁端面部铣床的交付价值链的订单

Wuxi Jack End Faceing Machine制造的成品端面

1 Beam End Face Milling Machine 49- 微信图片_20210616085140
2 Beam End Face Milling Machine 100_7796
3 Beam End Face Milling Machine 100_7855
4 Beam End Face Milling Machine CIMG2051
5 Beam End Face Milling Machine DX3040 2
6 Beam End Face Milling Machine img1110_091850377
7 Beam End Face Milling Machine 微信图片_20210616085117
8 Beam End Face Milling Machine 微信图片_20210616085132

Wuxi Jack Beam End Face Milling Machine的卓越技术强度

对于Wuxi Jack Beam End机器的其他技术优势,例如:各种精致的设计工件拧紧单元, 这角面的独特功能,重型精确线性指南,设计和生产CNC控制管梁端面部研磨机的领先能力, 这高功率和多功能铣削头,请检查“产品页面”梁端面铣削机器“, 和 ”标准型号梁端面部研磨机“, 和 ”CNC控制梁端面部研磨机”。

交付大尺寸重型光束端面部研磨机的强大能力:

设计和制造重型梁端面部研磨机背后有什么挑战和艰苦的工作?

1.制造重型光束端面部铣床的挑战:

1)与行业中的其他供应商相比,遵循设备中安装的高功率和多功能铣头;
2)您可能知道,市场上可用的梁端面部铣床的常见模型是从DX12XX到DX30XX,它是指最大值。端面铣削高度为1200毫米至3000毫米;较小或更大的范围以外的任何尺寸都对设备的生产商构成了巨大的挑战,尤其是大尺寸的重型梁端面部研磨机。
3)设计和制造大尺寸重型梁端面部研磨机涉及复杂的设计和验证过程,以及供应商的强大加工和组装功能;

2.生产重型光束端面部研磨机的技术困难示例:

1)随着垂直末端朝向机器的垂直末端的增加,直立柱上叛逃和秋千的潜在风险也带来了一系列不均匀的成品端面表面的问题,并且在工件上质量较低。越来越认真地成长,Flabby柱的问题甚至可能导致安全束端面部研磨机的操作。
2)从上面的照片中可以找到,在Wuxi Jack重型梁端面部研磨机中,直立柱的交叉大小是专门扩大和加强的(例如,1700mm x 1800mm横截面尺寸在模型中DX6080),以整体外观形式梯形转变,改善应力条件对于高速二维运行,铣头端机器的工作端机的工作;

3.在过去的十年中,Wuxi Jack每年都成功地为中国和出口的客户提供了几套重型梁端面部研磨机,涵盖了大小DX4080DX6080;
4.是否想了解有关Wuxi Jack交付的重型梁端机器的更多信息?请看一下DX4080大梁端面部研磨机, 和DX5080重型梁端面部研磨机和博客为什么保证加工稳定性和精确度是重型梁端面部铣床的巨大挑战!

Wuxi Jack Beam End Face Milling Machine的工作视频

评论:除了6个视频之外,有关Wuxi Jack Special Size Beam End Face Milling Machine的更多操作视频,请访问以下页面:光束端面磨机的视频

短距离检查fac在Wuxi Jack中重型DX4080梁端面铣削机器

盒子面向与Wuxi Jack中型DX2030客户站点的梁端面部研磨机

Wuxi JackDX2030梁端机器在盒子梁上的客户站点的工作

最终面对H光束与Wuxi Jack CNC DX1520CNC控制客户设施的光束端面铣削机器

Wuxi Jack CNC DX1520CNC控制光束端面铣床表演h光束端面朝在客户讲习班

大尺寸的盒子梁朝向与Wuxi Jack CNC DX3030CNC控制客户研讨会上的光束端面铣削机器

Wuxi Jack Beam End Face Milling Machine上的细分

如本页面的开头所讨论的,根据工件的尺寸和形状横截面,DX系列梁端朝向机器可以分为5个类别的:

1。小到标准尺寸梁端面部研磨机:面向尺寸的垂直末端范围从800mm到1500mm;
2。中至大尺寸梁端面部研磨机:面向尺寸的垂直末端范围从1200mm到1500mm;
3。重型大尺寸梁端面部研磨机:面向尺寸的垂直末端范围从2000mm到6000mm;
4。CNC控制梁端面部研磨机:对于特殊的形状和​​圆形,垂直末端的尺寸范围为800mm至3500mm;
5。铣削和面向中心:对于两侧,面向倾斜和特殊的横截面钢结构成员,由几套裁缝制成的梁端机和工件架组成。

在“梁端面部铣床上的细分”上的导航栏

2.中至大尺寸梁端面部研磨机:

更多 »

1.中等大型束端面部研磨机上的分类和定义:

1)垂直末端面向范围从2000mm到3500mm的梁端面向机器被划分为中型大型梁端面部铣床,相应的型号是从DX20XX到DX35XX;
2)您可以从右手照片中检查,这范围的光束端面铣床用于生产大尺寸结构成员,管道,盒子梁等;
3)最常选择的模型是DX20XX,DX25XX和DX30XX:DX2040, 和DX2060, 和DX3030, 和DX3040, 和DX3050梁端面铣削机器;

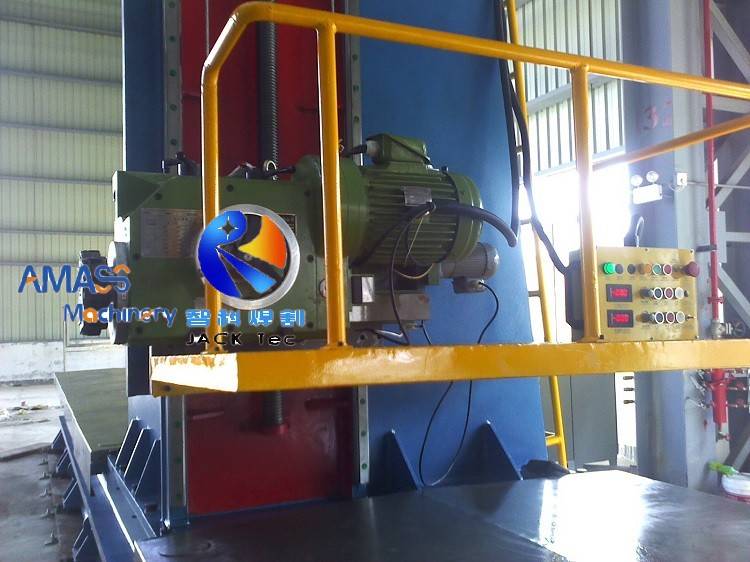

4)您可以从产品图片中检查一下梁端面部铣削机器,由于工件的高度,操作员需要站在提升类型操作平台上。因此,您乍一看是否可以判断它是否是中等大尺寸的横梁端机器;

5)关于这台光束端面铣床的液压工件夹,仍然是必要的。

2.中型大尺寸梁端面部研磨机的技术参数:

适用的有效横截面
工件的高度
2000〜3500毫米
水平端面向速度 150〜800 mm/min。 变频驱动
铣马的闲置速度
水平和垂直方式
1200毫米/分钟。 固定速度
垂直端面向速度 150〜800 mm/min。 变频驱动
铣头水平驱动
梁端面的电动机
铣床
3 kW 可变的频率电动机
铣削头垂直驱动
马达
4 kW
磨牙指南
水平和垂直方式
重型精确线性指南,
组装到机械基础床上,
柱子
铣削的力量
梁端面研磨
机器
7.5 kW 中国制造
液压驱动工件
确保单位
1组 根据具体
横截面
工件

1.小到标准尺寸梁端面部研磨机:

更多 »

1.在小到标准尺寸梁端面部铣床上概述:

1)有关详细信息,请查看“产品页面”标准尺寸梁端面部研磨机”;
2)典型模型是DX0820, 和DX1015, 和DX1215, 和DX1416, 和DX1530梁端朝向机器;
3)由于工件尺寸相对较小和重量轻,其固定装置是梁端机器的令人满意的运行。如果您有兴趣,请检查博客“在梁端面部研磨机中找到最适用的工件固定装置”。

2.小​​到标准尺寸梁端面部研磨机的技术参数:

适用的有效十字架
截面工件的高度
800〜1,500毫米
水平端面向速度 150〜800
mm/min。
变频驱动
水平和垂直方式铣削摩托车的闲置速度 1200毫米/分钟。 固定速度
垂直端面向速度 150〜800
mm/min。
变频驱动
铣头水平驱动
马达
2.2 kW 可变的频率电动机
铣削头垂直驱动
梁端面的电动机
铣床
3 kW
磨牙指南
水平和垂直方式
重型精确的线性指南,组装
到机械底床和柱上
铣削的力量
梁端面研磨
机器
7.5 kW 中国制造
液压驱动工件
确保单位
1组 根据工件的特定横截面

3.大尺寸重型光束端面部研磨机:

更多 »

1.大规模重型梁端面部研磨机上的分类和定义:

1)垂直中风范围从4000mm到6000mm的横梁端朝向机器被分配为大尺寸重型光束端面部研磨机,相应的模型来自DX40XXDX60XX;
2)您可以检查左手照片,这台光束端朝向机器确实很大而令人震惊。而且,正如本页开头所讨论的那样,尽管其销售量不如设备的标准型号,重型梁端面部铣床上的设计和生产对于生产者来说是一个真正的困难,并且体现了一个全面的能力公司。在这方面,Wuxi Jack总是在行业中领先。
3)最常选择的模型是DX4080, 和DX4060, 和DX5080DX6080重型光束端面部研磨机;
4)由于其机器和工件的重量很大,重量重,因此装置,操作和维护重束端面部铣床所有人都需要特别关注安全;
5)重型梁端面部铣床中采用的铣头不仅包括7.5kW,而且经常看到9.3kW甚至11kW;
6)对于重型梁端面部研磨机,由于工件足够的重量,不再需要液压夹具单元。梁端面部铣削机器的常见做法是:客户在工件加载平台上准备,您可以从左手照片.

2.大尺寸重型光束端面部研磨机的技术参数:

适用的有效横截面
工件的高度
4,000〜6,000毫米
水平端面向速度 150〜800 mm/min。 变频驱动
铣马的闲置速度
水平和垂直方式
1200毫米/分钟。 固定速度
垂直端面向
梁端面铣削机器
150〜800 mm/min。 可变频率驱动器
铣头水平驱动
马达
4 kW 可变的频率电动机
铣削头垂直驱动马达
在梁端面部铣削
机器
5.5 kW
铣削指南
水平和垂直方向
重型精确的线性指南,组装到机械基础床和柱上
铣头的力量 7.5 / 9.3 / 11 kW 中国制造

4. CNC控制管道梁端面部研磨机

更多 »

1.在CNC控制管道梁端面部铣床上概述:

1)通过数值控制,这种光束端机器机器可以轻松地在工作部件上进行加工,并使用任何类型的横截面轮廓,不限于常规形状h/ i/ i/ square/矩形;
2)使用伺服驱动马达CNC控制管道梁端面部研磨机在轻度到中税,而不是重型;
3)模型的示例是CNC-DX1520, 和CNC-DX3030, 和CNC-DX3530, 和CNC-DX3535, 和CNC-DX3040CNC控制管束端面铣床。

2. CNC控制管道梁端面部研磨机的技术参数:

CNC的控制器
管道端端面
铣床
北京起点SF 2100C
上海风格F 2300/2400/2500
适用的有效十字架
截面高度
工件
800〜3500毫米
水平端面向
速度
100〜800 mm/min。 CNC控制
铣削速度
水平的托架
和垂直方式
1400毫米/分钟。 固定速度
垂直末端面向
梁端的速度
面部研磨机
100〜800 mm/min。 CNC控制
水平铣削
驱动电动机
1.5 kW 伺服电机
铣削头垂直
梁端的驱动马达
面部研磨机
2 kW 伺服电机
磨牙指南
水平和垂直
方法
重型精确的线性指南,组装
到机械底床和柱上
铣头的力量 7.5千瓦,中国制造
液压驱动
工件确保单位
1组,根据特定的横截面
工件

5.焊接结构成员铣削和面向中心

更多 »

1.您可以从Lefthand Photo中检查一下,这是指光束端面部研磨机和工件装载和固定系统的复杂。目的是针对具有复杂设计,横截面各不相同的高速加工结构成员;
2.其中一个示例请检查“焊接结构铣削和面向中心DX1540”。

梁端面部铣床的应用范围和相关设备

1。标准型号梁端面部研磨机是在各种钢结构设施中应用的线加工设备的尽头,尤其是H光束生产线, 和盒束生产线, 和T束生产线和个人设备H梁制造机;
2。特殊尺寸梁端面向机器查看应用程序行业的更多范围:机床工程,造船,港口机械,桥梁建设等。经常工作的设备是边缘铣床, 和边缘圆形机, 和加劲板元件拉直机, 和自动梁纵向焊接机, ETC。;
3。CNC控制光束端面铣床在具有复杂横截面零件或管道/管制造的工作地点应用,例如发电厂,石化,锅炉等。相关设备是焊接旋转器, 和焊接操纵器, 和焊接定位器, 和CNC管道切割机, ETC。
