如同DX3030,DX3040是DX系列焊接结构端面部研磨机中的另一个常用重型型号。这两种模型之间的差异在于可以面对的工件宽度(水平冲程)。
1) 附件2nd和3路照片表示DX30XX H束端机器中的应用工件:大直径(1.5m〜3m)管道结构成员。因此,您可以将此设备称为管道端面铣床。
2) 另一方面,机器适合使用方形/矩形横截面形状的加工工件,例如盒子梁/ H梁等,而不是圆形(管道/管)的横截面。原因:在工作过程中,在A.C.电动机的驱动下并用A.C.逆变器控制,铣削的头部直接向前和向后沿水平方向向后行驶,或沿垂直方向向上和向下,沿着直角和直角轨迹铣削端面。因此,在DX3040 I梁端面部研磨机中,在管道/管末端进行铣削期间,操作员应全心全意地进行面对面的叶片设置和调整,以便在管道/管结构构件上获得理想的成品质量;
3) 如果您希望在管道/管结构成员上拥有相对轻松的磨坊工作,则可能需要引入CNC以进行机器控制---请检查“DX3040 CNC管道端面铣床”。
1) 正如其产品名称所暗示的那样,这款通用的I光束末端机器可用于H梁上的端面铣削,但不仅限于这种工件。任何类型的横切级钢 所有的设备都可以用末端的脸磨碎。请查看附带的照片,该照片显示钢结构工件的异常形状,并在机器中处理了一块坦克结构成员。这就是该管道端面铣床可以描述为“通用”或“通用”的原因。

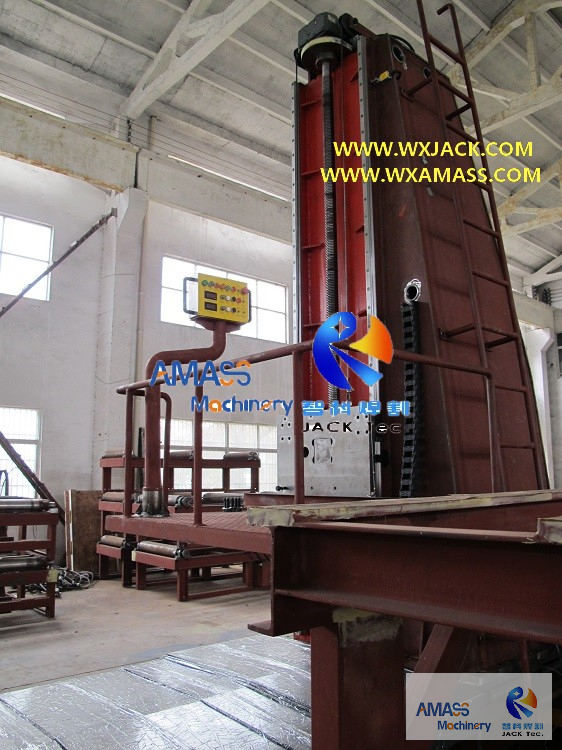

2) 作为1英石/2nd/3路照片表明,在中型大型型号DX3040管端面部研磨机中,操作面板的形式是安装在机器高架架上的常规类型,而不是DX20XX以下较小型号的悬垂固定高度类型。请检查“DX1530 h光束端朝向机器”进行比较;
3) 在DX3040管道端面铣床的大型垂直冲程中,铣削头的高程带有重型梯形铅螺纹螺母夫妇,并得到了配重,并具有光滑可靠的变速箱;
4) 请检查4Th照片。圆柱水平和铣削载体垂直运动都有手动润滑泵,在两个方向上提供了最佳的润滑和维护精确的线性指南。
1) 整体焊接和热处理结构的机器主体:Wuxi Jack;
2) 带梁夹的工作表:Wuxi Jack;
3) 铣削头:台湾制造了7.5kW,E-long Mu-6s类型或中国大陆亨比品牌;铣头可以在垂直表面中从-45°调整到45°的角度;
4) 用于控制水平和垂直铣削速度的逆变器:三菱;
5) 水平和垂直线性指南:台湾Hiwin或Abba;
6) 电气元件(空气断路器/接触器/继电器):西门子或施耐德;
7) 还原:中国大陆Wunan或台湾成班还原布鲁克;
8) 液压系统:中国大陆宁波·楚格利
9) DX3040管道端面部铣床的面向刀片床是标准类型,在市场上可用。面部刀片由碳化物合金钢制成。
以下是DX3040管道端面铣床的参数(H光束端面机):
技术的 范围 | DX3040 焊接结构端面部研磨机 |
合适的工件 横截面高度 | 3000(mm) |
合适的工件 横截面宽度 | 4000(mm) |
面向头部力量 | 7.5 kW |
工件宽度水平 最终面向速度 | 80 〜600mm/min逆变器控制 |
工件高度垂直 面对速度 | 80〜600mm/min逆变器控制 |
列和 铣马闲置速度 | 1200毫米/分钟。 |
面对头 主轴旋转速度 | 75-420rpm,6年级 |
fac 沿垂直表面 | 0º〜45º |
面对头 纺锤冲程 | L = 100mm |
切口头 直径 | Ø125〜250毫米 |
工件宽度水平 驾驶电动机 | 2.5 kW |
工件宽度垂直 驾驶电动机 | 3 kW |
