钢柱构件用DX1520端面铣床

状态:
数量:

附件的第一张照片表示在客户站点工作的一组DX1520管道末端铣床,在直径为10m长的1m直径管结构成员上表现出末端。在此产品部分中,我们将简要介绍一下这款焊接结构端面向机器。



1. DX1520焊接结构末端铣床可以为客户提供什么服务?

1)     不仅圆形横截面工件,例如管道结构成员,而且还可以使用此设备加工各种焊接结构成员,例如H光束/ I光束/盒子梁……可以加工。

2)     DX1520属于最受欢迎的焊接结构成员面部铣削机器之一:它具有150万垂直和2m的水平有效加工区域,与从HB1500 H Beam生产线和标准尺寸盒梁生产线提供的工件尺寸完美匹配;

3)     这是一个普通的继电器控制焊接结构束端机。没有CNC,管道结构成员的最终操作并不像CNC管道末端铣床。如第二张照片所示,在此设备上操作该设备的管道结构成员需要熟练的面孔叶片对齐。

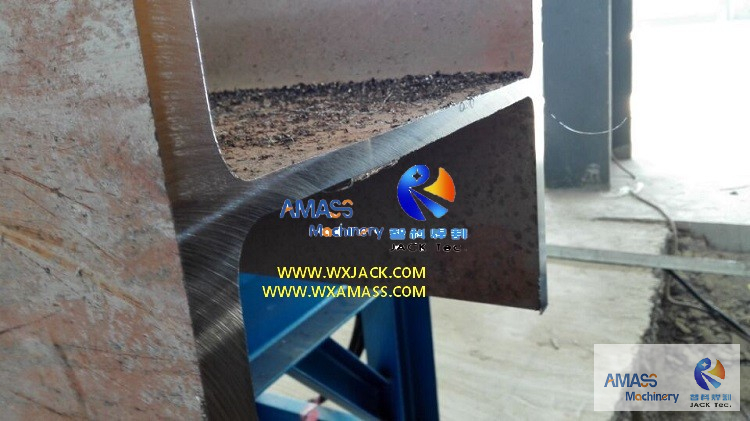

4)     另一方面,当最终面向直角和直边的工件时,如3所示H光束的照片,这款H梁面研磨机具有强大的加工能力和效率。



2. DX系列的结构I光束面部研磨机主体:

DX系列主体的结构截面钢梁端铣床请参见4Th草图。我们强调“主体”的原因是,如第一张照片所示,液压工件架是该机器的另一个重要单位。有关液压架的简要介绍,请查看“CNC-DX3040管道末端铣床”;

指4Th草图,一组典型的DX系列焊接结构的主体,包括:

1)固定机器基础床:

一个)     这是整套面向设备的基础。其性能的两个关键索引是足够的力量和严格的水平;

b)     通过其原材料和过程技术可以保证对强度和刚性的需求:它是由高强度部分钢和焊接结构成员制成的。焊接成形状后,整个基础床都会通过退火进行整体处理,可确保不形成不形成和长时间使用DX系列焊接结构构件成员梁面部铣床;

C)     通过组装了重型精确线性指南以及在客户站点的安装过程,可以保证其水平。关于此I梁面部研磨机的水平有规定:耐受性为0.2mm/m,或沿其整个长度为0.6mm;

d)     在特殊条件下,客户要求铸造基础床。有关详细信息,请检查“铸造基础床DX3030焊接结构端面向机器”;

2)移动垂直柱:

一个)     在工作过程中,列沿基本床的水平精确线性指南移动,当不在工作时,当端面朝向时,均匀的速度(150〜800 mm/min。)或闲置时(1200 mm/min。)。它安装在带有加工板的基础床上;

b)     该组件的关键点是基础床相对于基础床的垂直性,应在安装和调试I光束面磨机期间严格检查;

3)铣削马车:

一个)     这是机器的工作单元。它通过其机加工安装板安装在垂直柱上,在所有DX系列焊接结构端面向机器的水平方向上工作;

b)     与垂直柱相同,在工作过程中,当不在工作中时,铣马以工作速度(150〜800 mm/min。)上下移动,或者在不在工作中时(1200 mm/min。)。



3.技术参数:

对于此DX1520 i横梁面部研磨机:

不。

范围

DX1520焊接结构端朝向机器

(管道磨机机)

1

最高可容纳。 工件横截面尺寸高度×宽度=

1500×2000毫米


2

水平端面向 速度

150〜800毫米/分钟

工作速度, 可变频率驱动器,A.C。逆变器

3

面对马车闲置 水平和垂直方向的速度

1200毫米/分钟

恒定速度

4

垂直末端面向 速度

150〜800毫米/分钟

工作速度, 变频驱动

5

X&Y轴端面 铣削指南

使用重型精确的线性指导, 组装到机器机构上

6

水平驾驶 马达

2.0 kW

可变的frequnecy 马达

7

垂直驾驶电动机

3.0 kW

可变的frequnecy 马达

8

铣削头力

7.5 kW


9

铣削头主轴 革命

75〜420 rpm

六年级革命 可调节的

10

脸直径 刀具

Ø125〜250毫米

Ø配备了200 机器

11

铣削头主轴 中风

L = 100毫米


12

液压驱动 工件夹

根据客户需求和 工件尺寸和结构

13

电力 规格

3P AC380V,50Hz,中国大陆15kW
