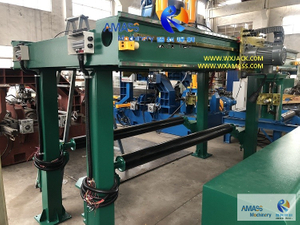

在为MP25板对接接头焊接机拍摄的第一张照片中,您可以在焊接桌前面找到水箱,用于机器中的水冷却系统。让我们从这里开始。
1) MP系列板对接机焊接机完成了金属板对接接头的任务(或扁平接头),用一台设备,
一个) 通过在其材料传入的一侧进行三重切割火炬进行焊接凹槽,从而消除了专用的斜角设备,例如三板切割机或边缘铣床;
b) 第一侧焊接后,金属板在该板对接焊接接头机中采用了普通的对接焊接技术,在第一侧焊接后翻转180°,假设采用普通的对接焊接技术,而不是通过完全穿透焊接(单侧焊接和双侧形成);
C) 在这种反表面焊接之前,碳在金属板的反表面上进行旋转;
d) 金属板的反表面上的第二次对接焊接;
2) 此外,MP系列平板扁平焊接机具有合理的结构,配备了高质量的外包零件,易于操作和维护;
3) 由于这些原因,MP系列自动板对接接头焊接机受到来自制造业的客户的欢迎,包括钢结构产业,船舶建筑行业和桥梁建筑行业……所有对金属板的需求的客户。
一个) 有关机器过程技术的一般图片,请查看“MP20板对接接头焊接机”;
b) 有关设备的结构和主要单元,请检查“产品”部分。MP30板扁平臀部焊接机”;
C) 对于通过机器技术融化,请查看“产品部分”MP35板扁平接头焊接机”;
有一句话:“细节决定成功或失败”。在这里,让我们获取一些细节,以检查MP系列盘接头焊接机的高标准性能:
一个) 在三重切割火炬和臀部焊接火炬上工作灯:

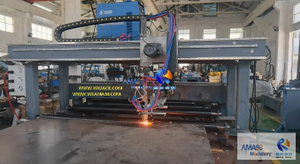

从第二张照片中发现,在MP系列板平板式焊接机中,焊接火炬一直向下延伸到工作台的V-Slot中,这可能缺乏足够的光,无法清楚地遵守工作过程。因此,在机器的对接焊接和三重切割火把上都有工作灯。
b) 激光发电机用于检查焊接火炬位置:
正如您从4中发现的那样Th照片,关节对接焊接接缝上有一个投影罩。这是从板平坦对接焊接机的激光发电机中投射出来的,该机器在照片中用白色按钮控制。使用此激光发电机,您可以检查并确认焊接焊接的确切正确位置;
一世。 请检查5Th照片。从电线滚筒到焊接火炬的尖端的焊接线的“长距离”可能会变成弯曲或锯齿状,这通过在MP系列板对接接头焊接机中的完全渗透焊接对熔体产生负面影响;

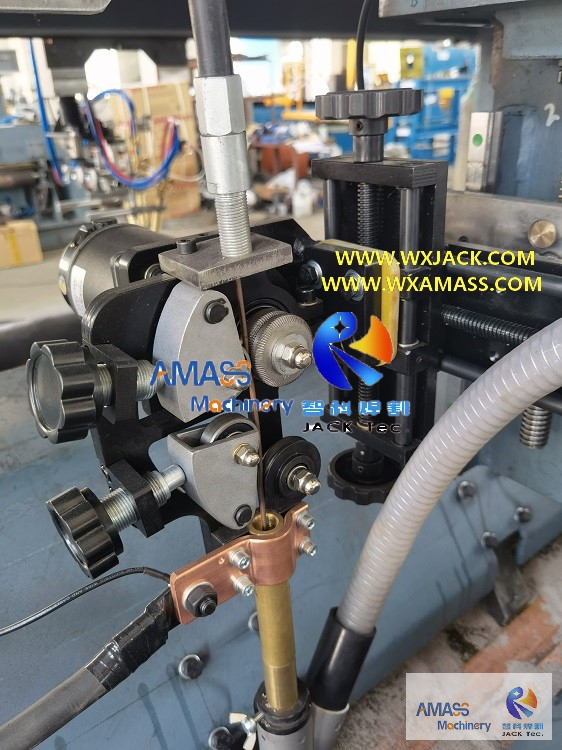

ii。 因此,采用了焊接电线来调节焊丝的张力条件和直率。请检查5Th和6Th相片。
以下是MP25板对接接头焊接机的技术参数:
不。 | 范围 | MP25板扁平臀部焊接机 (板对接焊接机) |
1 | 金属板最大的宽度 对接关节 (对接接头焊接接缝最长 长度) | 2500毫米 |
2 | 关节厚度的金属板 和材料 | 在所有模型中相同: 厚度:锯6〜40mm,CO 2〜6mm2焊接 材料:低碳钢, 不锈钢或艾尔合金 |
3 | 直边的厚度 没有凹槽 | 在所有模型中相同: 6〜15毫米 |
4 | 可选的火焰三重切割 速度 | 在所有模型中相同: 100〜800mm/min。无阶梯调整,A.C。逆变器控制 |
5 | 通过焊接速度融化 | 在所有模型中相同: 200〜1000mm/min。无阶梯调整,A.C。逆变器控制 |
6 | 三重切割火炬的闲置速度 和对接焊接火炬 | 2400毫米/分钟。 |
7 | 金属板喂养速度 | 恒定速度为2500 mm/min。 |
8 | 焊接风格 | 通过焊接融化:浸没的电弧焊接 / CO2气体 屏蔽 |
9 | 单件长度 关节前的金属板 | 9000〜15000毫米(可以是特殊的) |
