MP30液压压紧和水冷全熔深拼板对焊机

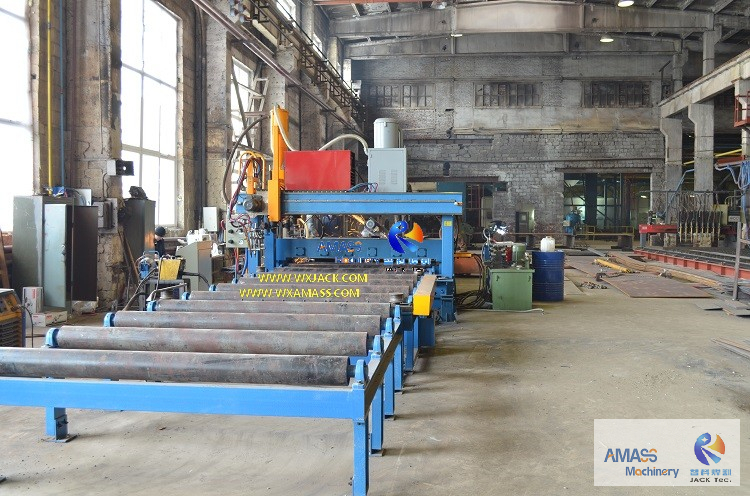

拼板机的工作现场：

1) 附图第一张照片中显示的客户现场工作的这台无锡智科MP30板对接钢板平接对焊机；

2) 这台拼板机在钢结构行业中起重要的作用。我们可以看到，有一台CNC-CG系列数控直条切割机在拼板机的右手边，为拼板机提供下料。

1、MP30钢板拼板对焊机的应用及优势：

1）需求： 在制造业中，厚的金属板（6mm及以上）通常具有2〜5m 宽度 x 15m的长度。很多时候，需要将其拼接在一起，得到更大更长的钢板，尤其是在造船、桥梁建筑、钢制结构等的工作领域，对于大钢板的需求更高；

2）收益：引入MP系列钢板拼板焊接机有许多优势，涵盖了精益生产的几乎所有关键因素：人（安全）/质量（更好的焊接输出）/速度（生产率更高）和成本（更少的周期时间，因此可变成本较小）。在产品介绍：MP25钢板平接对焊机中，我们介绍了拼板机的一般工作步骤。

2、MP系列钢板拼板焊接机的结构，主框架，输入输出辊道：

附图第一张照片可能不会提供拼板机全方位的视图。因此，我们将拼板机的设计草图放在附图第二张图片中。您可以从中看到，一台MP系列钢板平面对焊机包括这几个主要部分：主机体、输入输出辊道、功能单元（火焰三割炬切割和对接焊接）、液压系统、电气控制系统：

1）MP系列钢板平面对焊机的主机体：

a） 拼板机的主机体是一个固定的龙门型主体。它的传入侧安装有拼板机的可选项：火焰三割炬切割单元（可以从附图第一张照片中的前侧视图看到）；火焰三割炬切割单元的输出端，就是拼板机对焊单元的入口端；

b）从钢板平接对焊机的入口侧观察，MP系列拼板机的主框架看起来像是一台CNC-CG系列火焰三割炬切割机。从拼板机出口一侧观察，机身有点类似于H型钢拼焊矫一体机，但是工件类型、焊枪机构、龙门风格、数量上有许多差异（固定与行进类型）；

c） 从MP钢板平接对焊机的俯视图（附图第二张照片），拼板机的对接焊接侧比火焰三割炬切割侧更为复杂：

      一、  拼板机的V型焊接底座由2个梯形支架组成，内部水平安装了油缸；

       二、拼板机焊接工作台的头顶是埋弧焊焊枪机构及其驱动滑板；

       三、电动升降的铜垫及其底部的水冷却系统。所有这些单元都组装在一起，完美地拟合成一个整体焊接机构。在MP系列钢板平面对焊机实现全熔体焊接（即：单面焊双面成型）；

2）钢板拼板焊接机的输入输出辊道：

a）在钢板拼板焊接机中的标准长度：输入辊道为为6m，输出辊道为15m；

b）在拼板机输入辊道，有一段电动；在输出辊道，有两段电动。为了安全操作拼板机的目的，链条和链轮上覆盖着醒目的亮黄色外壳；

c）根据客户对于对接钢板长度的特殊要求，我们可以设计拼板机对应的输入输出辊道长度；

3） 钢板平面对焊机的核心功能单元--- 全熔深对接焊：

拼板机中对接钢板的向下压块：

a） 可以从附图第3、4、5张照片中看到拼板机的铜块压垫。在钢板拼板对焊机中，铜垫起到的作用于铣边机中的液压压脚一样：在工作过程中从钢板底部牢固固定住钢板；

b）在一台MP系列钢板拼板焊接机中，铜垫上方安装了两排有间隔的黑色压块。这两排黑色压块的用途，是在在钢板平面对焊机的钢板对焊过程中，从钢板顶部紧紧固定住钢板（一组固定块固定一块钢板）；

c）这两排黑色压块是液压驱动的。液压泵站位于拼板机的主机体龙门架框架旁。

3、MP30 钢板平接对焊机的技术参数：

以下是标准MP30钢板平面对焊机的技术参数：
